Creative Sound BlasterX AE-5 Plus Handbuch

Übersicht

1. RGB-Header
2. Line-in / Mic-in
3. Kopfhöreranschluss
4. Front (L / R)
5. Hinten (L / R)
6. Center / Subwoofer
7. Optischer Ausgang
8. Frontpanel HD Audio Header
9. Stromanschluss

Installation

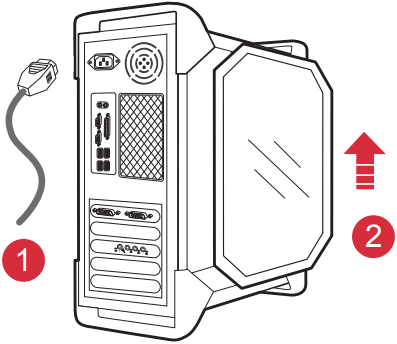

1.

   1. Entfernen Sie das Netzkabel des Computers
   2. Entfernen Sie die Computerabdeckung
2. 1. Entfernen Sie die vorhandene Soundkarte

   2. Entfernen Sie die Metallblende eines PCI-e-Steckplatzes

3. Stecken Sie die Sound BlasterX AE-5 Plus Soundkarte vorsichtig, aber fest in den PCI-e-Steckplatz

4.

   1. Verbinden Sie das Verlängerungskabel
   2. Verbinden Sie den LED-Streifen
   3. Verbinden Sie den Frontpanel HD Audio-Anschluss
   4. Verbinden Sie den Stromanschluss für die RGB-Beleuchtung
5. Der LED-Streifen verfügt über einen Magneten und doppelseitiges Klebeband auf der Rückseite
   1. Platzieren Sie den Streifen direkt auf dem inneren Stahlrahmen

      ODER
   2. Verwenden Sie das doppelseitige Klebeband, um den Streifen auf Kunststoff- / Aluminiumoberflächen zu befestigen

6.

   1. Setzen Sie die äußere Abdeckung wieder an
   2. Schließen Sie das Netzkabel wieder an

Download

Entfalten Sie das volle Potenzial Ihrer Sound BlasterX AE-5 Plus mit der Sound Blaster Command Software. Laden Sie die Software und das Benutzerhandbuch unter creative.com/support/ae5plus herunter.

Mit Sound Blaster Command können Sie:

• Erleben Sie professionell abgestimmte Audio-Presets für Gaming, Filme und Musik
• Personalisieren Sie Audioeffekte mit der Sound Blaster Acoustic Engine
• Richten Sie Lautsprecher- und Kopfhörerkonfigurationen ein
• Passen Sie Wiedergabe- und Aufnahmeeinstellungen an

Anschluss

1. Pin	Definition
   1	Masse (G)
   2	Takt (C)
   3	Daten (D)
   4	+5V (V)

2. Pin	Definition
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	+AC2_DET
   5	LINE2_R
   6	NC
   7	GND
   8	Kein Pin
   9	LINE2_L
   10	FAUDIO_JD

3. Pin	Definition
   1	NC
   2	COM
   3	COM
   4	+5V DC

Produktregistrierung

Durch die Registrierung Ihres Produkts stellen Sie sicher, dass Sie den bestmöglichen Service und Produktsupport erhalten. Sie können Ihr Produkt in der Sound Blaster Command Software oder unter creative.com/register registrieren.

Technischer & Kundensupport

Besuchen Sie creative.com/support/ae5plus, um technische Fragen in der 24-Stunden-Selbsthilfe-Wissensdatenbank von Creative zu klären und Probleme zu beheben. Hier finden Sie auch Kundendienstleistungen und weitere hilfreiche Informationen.

Weitere Informationen

Zusätzliche Dokumente zu diesem Produkt umfassen ein detailliertes Benutzerhandbuch, eine Konformitätserklärung (DoC) sowie Sicherheits- und Regulierungsinformationen. Diese Dokumente finden Sie auf der creative.com/support/ae5plus Website.

Bewahren Sie dieses Dokument zum späteren Nachschlagen auf.

© 2020 Creative Labs Pte. Ltd. Alle Rechte vorbehalten. Creative, das Creative Logo, Sound Blaster und das BlasterX Logo sind Marken oder eingetragene Marken von Creative Technology Ltd in den Vereinigten Staaten und/oder anderen Ländern. Hergestellt unter Lizenz von Dolby Laboratories. Dolby, Dolby Audio und das Doppel-D-Symbol sind Marken von Dolby Laboratories. DTS ist eine eingetragene Marke und die DTS Logos und das Symbol sind Marken von DTS, Inc. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber und werden hiermit als solche anerkannt. Alle Spezifikationen können ohne vorherige Ankündigung geändert werden. Das tatsächliche Produkt kann geringfügig von den gezeigten Abbildungen abweichen. Die Nutzung dieses Produkts unterliegt einer eingeschränkten Garantie.
