PYLE PTA66BT Handbuch

UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, ENTFERNEN SIE NICHT DIE ABDECKUNG DIESES GERÄTS. ES GIBT KEINE VOM BENUTZER ZU WARTENDEN TEILE IM INNEREN. ÜBERLASSEN SIE ALLE WARTUNGSARBEITEN EINEM QUALIFIZIERTEN TECHNIKER.

Das Blitzsymbol mit Pfeilspitze in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von "DANGEROUS" (GEFÄHRLICHE) Spannung im Gehäuse des Produkts aufmerksam machen, die von ausreichender Stärke sein kann, um ein Risiko eines elektrischen Schlags für Menschen darzustellen. Benutzer sollten besondere Vorsicht walten lassen, wenn dieses Symbol in dieser Bedienungsanleitung erscheint und alle angegebenen Vorsichtsmaßnahmen befolgen.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen in diesem Handbuch aufmerksam machen.

1. Lesen Sie diese Anweisungen vor der Verwendung dieses Geräts gründlich durch.
2. Bewahren Sie diese Anweisungen zum späteren Nachschlagen auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5.
   Um Brand oder Stromschlag zu vermeiden, setzen Sie dieses Gerät weder Regen noch Feuchtigkeit aus. Lagern oder betreiben Sie dieses Produkt nicht in der Nähe von Flüssigkeiten.
6. Reinigen Sie nur mit einem trockenen Tuch.
7. Lagern oder betreiben Sie dieses Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
8. Umgehen Sie nicht den Sicherheitszweck des polarisierten oder geerdeten Steckers. Ein polarisierter Stecker hat zwei Klingen, von denen eine breiter ist als die andere. Ein geerdeter Stecker hat zwei Klingen und einen runden Erdungsstift. Die breite Klinge oder der dritte Stift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, konsultieren Sie einen Elektriker für den Austausch der veralteten Steckdose.
9. Schützen Sie alle mit diesem Gerät verbundenen Kabel davor, betreten oder eingeklemmt zu werden, insbesondere Stecker und die Stelle, an der sie aus dem Gerät austreten. Wenn Sie das Kabel aus der Steckdose ziehen, fassen Sie den Stecker an und ziehen Sie nicht am Kabel.
10. Ziehen Sie das Gerät bei Gewitter oder bei längerer Nichtbenutzung vom Stromnetz.
11. Stellen Sie beim Verdrahten dieses Geräts und aller anderen in Verbindung mit diesem Gerät verwendeten Geräte sicher, dass alle Ihre Geräte ausgeschaltet sind.
12. Nachdem die Installation und Verkabelung abgeschlossen ist, schalten Sie alle Ihre Geräte mit heruntergedrehten Lautstärke- und Pegelreglern ein. Sobald alle Geräte eingeschaltet sind, erhöhen Sie langsam die Lautstärke- oder Pegelregler auf ihre entsprechenden Positionen.
13. Beim Erden dieses Geräts stellen Sie sicher, dass dies korrekt geschieht, um die eingebaute Erdung dieses Geräts nicht zu beeinträchtigen.
14. Bevor Sie ein Produkt platzieren, installieren, montieren oder aufhängen, überprüfen Sie alle Hardware, Aufhängungen, Gehäuse, Wandler, Halterungen und zugehörigen Geräte auf Beschädigungen. Jedes fehlende, korrodierte, verformte oder nicht tragfähige Bauteil könnte die Festigkeit der Installation, Platzierung oder Anordnung erheblich verringern. Ein solcher Zustand beeinträchtigt die Sicherheit der Installation erheblich und sollte sofort behoben werden. Verwenden Sie nur Hardware, die für die Lastbedingungen der Installation und jede mögliche kurzfristige, unerwartete Überlastung ausgelegt ist. Überschreiten Sie niemals die Nennleistung der Hardware oder Ausrüstung.
15. Konsultieren Sie einen lizenzierten, professionellen Ingenieur bezüglich der physischen Installation der Ausrüstung. Stellen Sie sicher, dass alle lokalen, staatlichen und nationalen Vorschriften bezüglich der Sicherheit und des Betriebs der Ausrüstung verstanden und eingehalten werden.
16. Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder fallen gelassen wurde.

VORDER- & RÜCKSEITE

1. EIN-/AUSSCHALTER: Drücken Sie diese Taste, um das Gerät ON/OFF (EIN/AUS) zu schalten.
2. LED-ANZEIGE: Zur Anzeige der Eingangsquellen und Titelzeitinformationen.
3. SD-KARTENSTECKPLATZ: Stecken Sie Ihre SD-Karte ein, um MP3-Dateien abzuspielen.
4. USB-ANSCHLUSS: Dies ist der USB-Anschluss, an den Sie Ihr USB-Massenspeichergerät zum Abspielen von MP3-Dateien anschließen.
   HINWEIS: Der USB-Eingang ist NUR zum Anschließen eines USB-Sticks (Flash-Laufwerk) gedacht. Das direkte Anschließen eines MP3-Players oder Computers an den USB-Flash-Laufwerk-Eingang führt dazu, dass das Gerät die Audiowiedergabe von diesen Geräten nicht ermöglicht.
5. BEDIENUNGSKNÖPFE

   1. PREV BUTTON (ZURÜCK-TASTE): Verwenden Sie diese Taste, um jede Funktion je nach den drei verschiedenen Modi wie unten auszuwählen.
      • Im USB/SD/BLUETOOTH-Modus zur Auswahl des vorherigen Titels.
      • Im FM-Modus zur Auswahl des vorherigen Kanals.
      • Im FM/BLUETOOTH-Modus wird durch Halten dieser Taste die Lautstärke verringert.
   2. PLAY/PAUSE BUTTON (WIEDERGABE/PAUSE-TASTE): Jedes Drücken der PLAY/PAUSE BUTTON (WIEDERGABE/PAUSE-TASTE) bewirkt, dass der Vorgang im USB/SD-Modus oder BLUETOOTH-Modus von Wiedergabe zu Pause oder von Pause zu Wiedergabe wechselt.
      • Drücken Sie die PLAY/PAUSE BUTTON (WIEDERGABE/PAUSE-TASTE) einmal, um alle Frequenzen von 87,5 MHz bis 108 MHz im FM-Modus automatisch zu scannen; das Gerät speichert die Kanäle automatisch.
   3. NEXT BUTTON (WEITER-TASTE): Verwenden Sie diese Taste, um jede Funktion je nach den drei verschiedenen Modi wie unten auszuwählen.
      • Im USB/SD/BLUETOOTH-Modus zur Auswahl des nächsten Titels.
      • Im FM-Modus zur Auswahl des nächsten Kanals.
      • Im FM/BLUETOOTH-Modus wird durch Halten dieser Taste die Lautstärke erhöht.
   4. STOP BUTTON (STOPP-TASTE): Verwenden Sie diese Taste, um die Musikwiedergabe zu beenden.
   5. REPEAT BUTTON (WIEDERHOLEN-TASTE): Mit dieser Taste können Sie die Musik im Wiederholungsmodus abspielen (Alle oder Einzelmodus).
      ALL-- (ALLE) Alle Titel auf dem USB-Stick oder der SD-KARTE werden ohne Unterbrechung nacheinander wiederholt.
      SINGLE-- (EINZELN) Wiederholen Sie den aktuell abgespielten Titel.
   6. MODE BUTTON (MODUS-TASTE): Drücken Sie diese Taste, um einen Wiedergabemodus wie USB/SD-Modus, FM-Modus und Bluetooth-Modus auszuwählen. Nach dem Einschalten des Geräts wird automatisch der USB/SD-Modus eingestellt, und nach dem Einstecken eines USB-Flash-Laufwerks oder einer SD-Karte werden MP3-Dateien automatisch abgespielt.
      SCHRITTE ZUM VERBINDEN MIT EINEM BLUETOOTH-GERÄT
      Sobald die Kopplung erfolgt ist, können Sie Musik von Ihrem Bluetooth-Gerät abspielen. Sie können auch die Steuertasten am Gerät verwenden, um die Titel von Ihrem Bluetooth-Gerät auszuwählen.
      1. Drücken Sie die MODE (MODUS)-Taste, um den Bluetooth-Modus auszuwählen; auf dem Bildschirm wird BLUETOOTH angezeigt.
      2. Suchen Sie in anderen Bluetooth-Geräten nach dem Bluetooth-Gerätenamen und Sie finden den Bluetooth-Namen - PYLEUSA
      3. Wählen Sie den Bluetooth-Namen PYLEUSA und warten Sie, bis das Gerät gekoppelt ist.
      4. Der PTA66BT gibt ein Geräusch aus, das bestätigt, dass die Geräte erfolgreich gekoppelt wurden.
6. LAUTSTÄRKEREGLER KANAL A
   Drehen Sie diesen Regler, um die Lautstärke von Kanal A einzustellen.
7. LAUTSTÄRKEREGLER KANAL B
   Drehen Sie diesen Regler, um die Lautstärke von Kanal B einzustellen.
8. LAUTSTÄRKEREGLER KANAL C
   Drehen Sie diesen Regler, um die Lautstärke von Kanal C einzustellen.
9. LAUTSTÄRKEREGLER KANAL D
   Drehen Sie diesen Regler, um die Lautstärke von Kanal D einzustellen.
10. LAUTSTÄRKEREGLER KANAL E
    Drehen Sie diesen Regler, um die Lautstärke von Kanal E einzustellen.
11. LAUTSTÄRKEREGLER KANAL F
    Drehen Sie diesen Regler, um die Lautstärke von Kanal F einzustellen.
12. ECHO-LAUTSTÄRKEREGLER
    Drehen Sie diesen Regler, um die Echo-Lautstärke des Mikrofons einzustellen.
13. MIKROFON-KLANGREGLER
    Drehen Sie diesen Regler, um den Klang des Mikrofonausgangs einzustellen.
14. MIKROFON 2 LAUTSTÄRKEREGLER - Drehen Sie diesen Regler, um die Lautstärke von MIC2 einzustellen.
15. MIKROFON 1 LAUTSTÄRKEREGLER - Drehen Sie diesen Regler, um die Lautstärke von MIC1 einzustellen.
16. TALK OVER (SPRECHEN ÜBER) FÜR MIKROFON 1 TASTE
    Drücken Sie diese Taste, um die Musik bei Verwendung des Mikrofoneingangs 1 zu senken.
17. MIKROFON-EINGANG 1 BUCHSE - MIC 1 Eingangsbuchse zum Anschließen eines unsymmetrischen Mikrofons mit niedriger Impedanz und 6,35-mm-TRS-Stecker.
18. MIKROFON-EINGANG 2 BUCHSE - MIC 2 Eingangsbuchse zum Anschließen eines unsymmetrischen Mikrofons mit niedriger Impedanz und 6,35-mm-TRS-Stecker.
19. KOPFHÖRERAUSGANG
    Damit Sie die Musik über Kopfhörer genießen können.
20. AUX-EINGANG - Zum Anschluss an einen MP3-Player oder iPod mit 3,5-mm-Klinkenstecker.
21. KOPFHÖRERAUSGANG LAUTSTÄRKEREGLER - Drehen Sie diesen Regler, um die Lautstärke des Kopfhörerausgangs einzustellen.
22. HÖHEN - Drehen Sie diesen Regler, um die hohen Frequenzen der Kanäle 1/2/3/4 einzustellen.
23. BASS - Drehen Sie diesen Regler, um die tiefen Frequenzen der Kanäle 1/2/3/4 einzustellen.
24. MUSIK-LAUTSTÄRKEREGLER - Drehen Sie diesen Regler, um die Master-Musiklautstärke einzustellen.
25. EINGANGSWÄHLER - Drehen Sie diesen Knopf, um den gewünschten Eingang auszuwählen.
26. FM-ANTENNENANSCHLUSS - Anschluss für FM-Antennen.
27. AUDIO-EINGANG RCA-ANSCHLUSS - Schließen Sie die Audioausgangsbuchsen von DVD/CD an diese Buchsen an.
28. LINE-AUSGANG - Schließen Sie die Audio-/Subwoofer-Eingangs-RCA-Buchsen anderer Geräte an diese RCA-Buchsen an.
29. LAUTSPRECHERAUSGANG - Es gibt 6 Gruppen von Lautsprecherausgängen.
30. BLUETOOTH-ANTENNE
    Bitte ziehen Sie die Antenne heraus, wenn Sie den Bluetooth-Eingang verwenden.
31. STROMVERSORGUNG - An die Netzsteckdose anschließen. Das Gerät arbeitet sowohl mit AC-115V als auch mit AC-230V; stellen Sie sicher, dass Sie die richtige Spannung wählen, bevor Sie das Gerät einschalten.

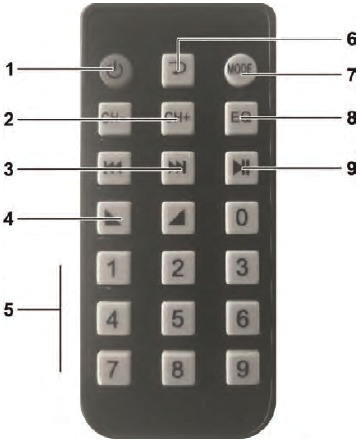

Fernbedienung

1. Drücken Sie diese Taste, um den MP3-Player ON (EIN) oder OFF (AUS) zu schalten.
2. Drücken Sie im FM-Modus diese beiden Tasten, um den vorherigen oder nächsten Kanal auszuwählen.
3. Drücken Sie diese beiden Tasten, um den vorherigen oder nächsten Titel im USB-, SD- oder Bluetooth-Modus auszuwählen.
4. Lautstärke lauter oder leiser.
5. Drücken Sie die Zahlen, um die Titel direkt auszuwählen. Das Gerät benötigt 1-2 Sekunden zur Reaktion im USB- oder SD-Modus.
6. Drücken Sie diese Taste für den Wiederholungsmodus.
7. Drücken Sie diese Taste, um den Wiedergabemodus wie USB/SD/FM/BLUETOOTH auszuwählen.
8. EQ-Funktion, wenn der MP3-Player über EQ verfügt.
9. Play (Wiedergabe) und Pause-Funktion für MP3.

Eigenschaften

• 6-Kanal-Verstärkersystem
• Kompaktes Desktop-Audio-Receiver-Design
• Integriertes Bluetooth für kabelloses Audio-Streaming
• FM-Radio-Tuner mit digitalem LCD-Display
• Tastenbedienzentrum an der Vorderseite
• Eingangsmodus-Wähler für Audioquellen
• Audio von externen Geräten anschließen und wiedergeben
• Kopfhörerbuchse mit unabhängiger Lautstärkeregelung
• (2) 6,35-mm-Mikrofoneingangsbuchsen
• Integrierte Mikrofon-Talk-Over-Funktion (nur MIC1)
• Unterstützung für digitale MP3-Audiodateien
• USB-Flash-Laufwerk- & SD-Speicherkartenleser
• Steckklemmen f**SIGNuuml;r Lautsprecher
• Aux (3,5 mm) Eingangsbuchse
• REC + Subwoofer-Ausgang RCA (L/R) Anschlüsse
• Audio-Eingang RCA (L/R) Anschlüsse
• Kurzschluss- & Überspannungsschutz
• Audio-Konfigurationseinstellungen: Höhen, Bass, Master-Lautstärke, Echo, Mikrofonlautstärke, Mikrofonklang
• Bequeme Audioquellensteuerung für den Heim- oder Bürogebrauch

Lieferumfang

• Audio-Verstärker
• Fernbedienung
• FM-Antenne

Technische Daten

• Ausgangsleistung: 600 Watt MAX
• Verstärkerdesign: 6-Kanal
• Impedanz: 4-8 Ohm
• Frequenzbereich: 20Hz - 20KHz
• Signal-Rausch-Verhältnis: >81dB
• Klirrfaktor (THD): <0.3%
• Kopfhörerbuchse, 3,5 mm
• Radiosenderspeicher: 30 Senderspeicherplätze
• Kompatibilität mit digitalen Dateitypen: MP3, WMA
• Maximale USB-/SD-Flash-Unterstützung: Bis zu 64GB
• Batterie der Fernbedienung: (1) x 3V Lithium-Knopfzelle CR-2025 (im Lieferumfang enthalten)
• Länge des Netzkabels: 1,28 m
• Stromversorgung: 110/220V, umschaltbar
• Abmessungen (L x B x H): 42,9 cm x 25,0 cm x 9,0 cm

Bluetooth-Konnektivität

• Einfache und problemlose Kopplung
• Sofortige kabellose Audio-Streaming-Fähigkeit
• Funktioniert mit allen aktuellen Bluetooth-Geräten (iPhone, Android, Smartphone, iPad Tablet PC etc.)
• Bluetooth-Netzwerkname: PYLEUSA
• Bluetooth-Version: 4.0
• Kabellose Reichweite: Bis zu 12+ m
