5.13 BU-Typ C1, Variante dunkel, mit AUX-Klemmen, Versorgung über P1-, P2-Schiene
5.13.2 Anschließen
Anschlussbelegung
Anschlussbelegung für BU-Typ C1, Variante dunkel, mit AUX-Klemmen, Versorgung über P1-, P2-
Klemme
1 bis 6
1 A, 2 A, AUX
1 L, 2 L, (P1) / 1 N, 2 N,
(P2)

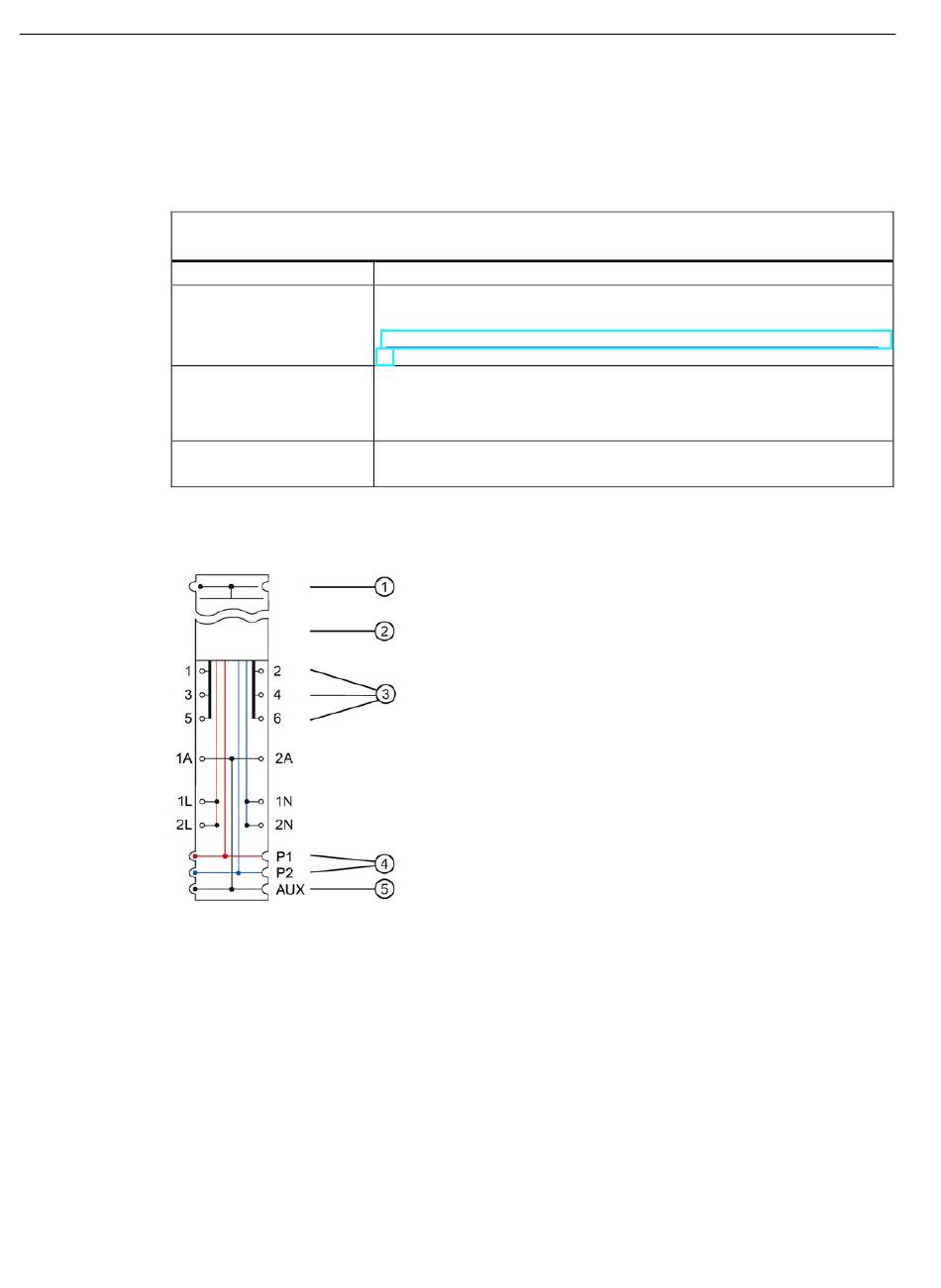

Prinzipschaltbild
①
②
③
④
⑤
Bild 5-24
92
Belegung wird durch das Peripheriemodul bestimmt.
Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul
(http://support.automation.siemens.com/WW/view/de/55679691/13330
0).
Schutzleiteranschluss oder Potenzialschiene frei verwendbar bis AC/DC
230 V mit max. 10 A. Wenn Sie eine Spannung anschließen, dann muss
diese Spannung zur gleichen Potenzialgruppe gehören wie die
Versorgungsnennspannung.
1 L, 2 L: Versorgungsnennspannung bis AC 230 V mit max. 10 A
1 N, 2 N: Neutralleiter/Masse
Rückwandbus
Powermodul
Klemmen mit Verbindung zum Peripheriemodul
Systemintegrierte selbstaufbauende Potenzialschienen P1, P2 mit Verbindung zu den
Einspeiseklemmen (über das gesteckte Peripheriemodul). Zum linken Nachbarmodul verbunden
Systemintegrierte selbstaufbauende AUX-Potenzialschiene mit Verbindung zu den AUX-
Klemmen, zum linken Nachbarmodul verbunden
Prinzipschaltbild BU-Typ C1, Variante dunkel, mit AUX-Klemmen, Versorgung über P1-,
P2-Schiene
Schiene
Erläuterungen
BaseUnits (6ES7193-6BP.../3RK1908-0AP00...)
Gerätehandbuch, 11/2022, A5E03727048-AL
