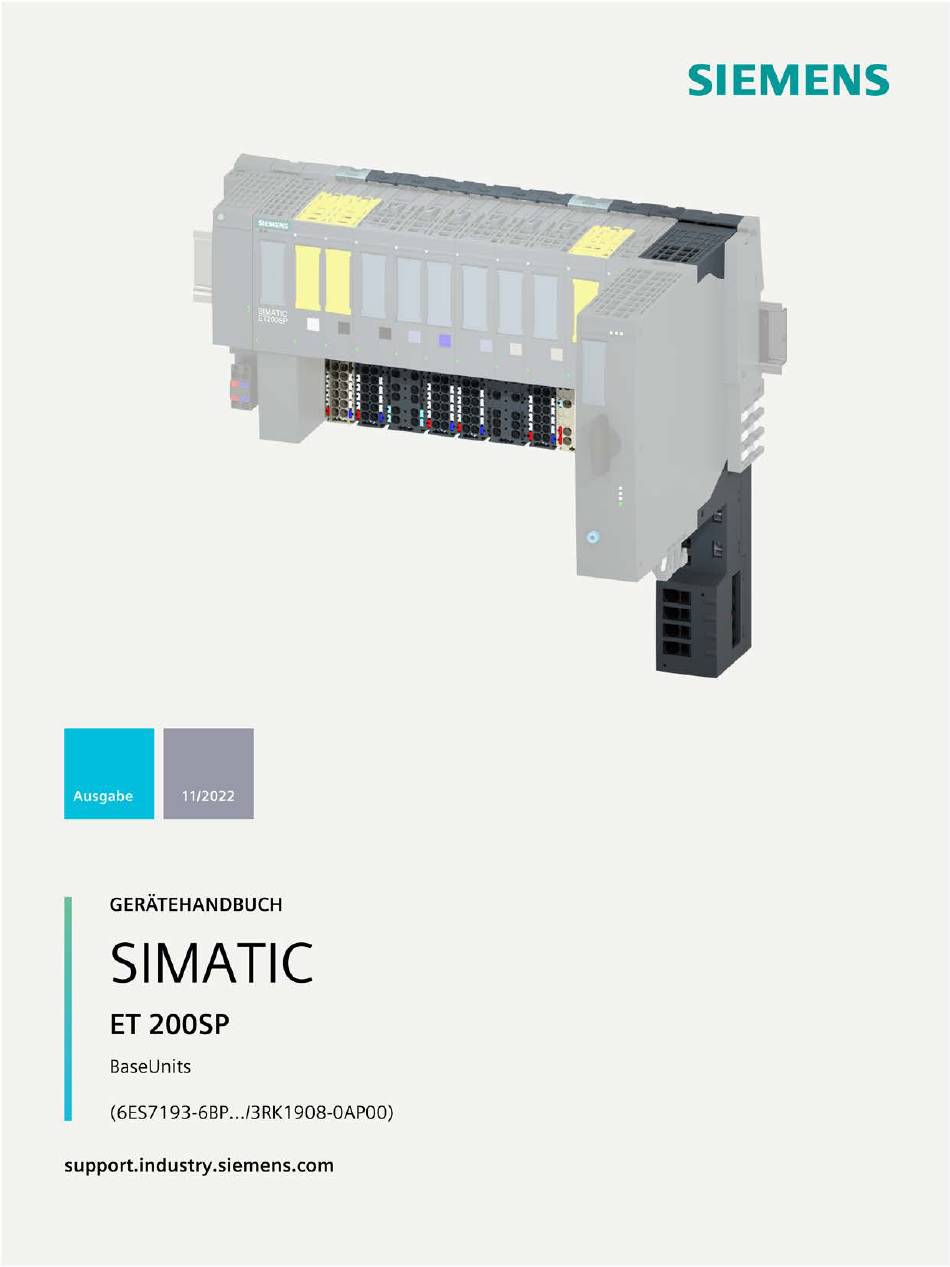

Siemens SIMATIC ET 200SP Gerätehandbuch

Baseunits
Vorschau ausblenden Andere Handbücher für SIMATIC ET 200SP:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC ET 200SP

Inhaltszusammenfassung für Siemens SIMATIC ET 200SP

  • Seite 2 BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Vorwort Wegweiser Dokumentation ET 200SP SIMATIC Neue Eigenschaften Produktübersicht ET 200SP BaseUnits (6ES7193- BaseUnits für 6BP.../3RK1908-0AP00…) Interfacemodule BaseUnits für Peripheriemodule Gerätehandbuch BaseUnits für Motorstarter Potenzialverteilermodule Maßbilder Interfacemodule Maßbilder Peripheriemodule Maßbilder Motorstarter Maßbilder Potenzialverteilermodule 11/2022 A5E03727048-AL...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Vorwort

    Vorwort Zweck der Dokumentation Das vorliegende Gerätehandbuch ergänzt das Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Funktionen, die das System generell betreffen, sind dort beschrieben. Die Informationen des vorliegenden Gerätehandbuchs und der System-/Funktionshandbücher ermöglichen es Ihnen, das System in Betrieb zu nehmen.
  • Seite 5 Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Wegweiser Dokumentation ET 200SP ....................9 Informationsklassen ET 200SP ....................9 Basiswerkzeuge ......................... 11 Technische Dokumentation der SIMATIC ................14 Neue Eigenschaften..........................17 Produktübersicht ..........................21 BaseUnits für Interfacemodule ......................29 BU-Typ M0 ......................... 29 4.1.1 Einleitung ..........................
  • Seite 7 Inhaltsverzeichnis BU Typ A1, Variante hell, ohne Zusatzklemmen ..............59 5.7.1 Produktübersicht ....................... 59 5.7.2 Anschließen ........................61 5.7.3 Technische Daten ......................62 BU Typ A1, Variante dunkel, mit Zusatzklemmen ..............64 5.8.1 Produktübersicht ....................... 64 5.8.2 Anschließen ........................66 5.8.3 Technische Daten ......................
  • Seite 8 Inhaltsverzeichnis BaseUnits für Motorstarter ........................ 115 Einleitung ........................115 Sicherheitsgerichtetes Abschalten ..................116 BU30-MS1 - BaseUnit mit Einspeisung DC 24 V und AC 500 V ........... 117 6.3.1 Produktübersicht ......................117 6.3.2 Anschließen ........................119 6.3.3 Technische Daten ......................121 BU30-MS2 - BaseUnit mit Einspeisung AC 500 V ...............
  • Seite 9 Inhaltsverzeichnis Potenzialverteilermodule ........................163 Einleitung ........................163 PotDis-BU Typ P1, Variante hell ..................165 7.2.1 Kurzbezeichnung ......................165 7.2.2 Produktübersicht ......................165 7.2.3 Anschließen ........................167 7.2.4 Technische Daten ......................168 PotDis-BU Typ P1, Variante dunkel ..................170 7.3.1 Produktübersicht ......................170 7.3.2 Anschließen ........................

  • Seite 10: Wegweiser Dokumentation Et 200Sp

    Wegweiser Dokumentation ET 200SP Informationsklassen ET 200SP Die Dokumentation für das Dezentrale Peripheriesystem SIMATIC ET 200SP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit, gezielt auf die gewünschten Inhalte zuzugreifen. Die Dokumentation finden Sie zum kostenlosen Download im Internet.

  • Seite 11: Übergreifende Informationen

    Wegweiser Dokumentation ET 200SP 1.1 Informationsklassen ET 200SP Übergreifende Informationen In den Funktionshandbüchern finden Sie ausführliche Beschreibungen zu übergreifenden Themen rund um das Dezentrale Peripheriesystem SIMATIC ET 200SP. Beispiele: • Funktionshandbuch Mischaufbau ET 200AL/ET 200SP • Funktionshandbuch Diagnose • Funktionshandbuch Kommunikation •...

  • Seite 12: Basiswerkzeuge

    Mit dem TIA Selection Tool erzeugen Sie aus Ihrer Produktauswahl oder Produktkonfiguration eine vollständige Bestell-Liste. Sie finden das TIA Selection Tool im Internet. (https://support.industry.siemens.com/cs/ww/de/view/109767888) SIMATIC Automation Tool Mit dem SIMATIC Automation Tool führen Sie - unabhängig vom TIA Portal - an verschiedenen SIMATIC S7-Stationen Massenoperationen für Inbetriebsetzungs- und...
  • Seite 13 Modulausbaus einer Anlage, inklusive einer Dokumentation der Testergebnisse. Sie finden SIEMENS PRONETA Basic im Internet: (https://support.industry.siemens.com/cs/ww/de/view/67460624) SIEMENS PRONETA Professional bietet Ihnen als lizenziertes Produkt zusätzliche Funktionen. Es ermöglicht Ihnen das einfache Asset-Management in PROFINET-Netzwerken und unterstützt Betreiber von Automatisierungsanlagen in der automatisierten Datenerfassung der eingesetzten Komponenten durch eine Vielzahl an Funktionen: •...
  • Seite 14 Wegweiser Dokumentation ET 200SP 1.2 Basiswerkzeuge SINETPLAN SINETPLAN, der Siemens Network Planner, unterstützt Sie als Planer von Automatisierungssystemen und -netzwerken auf Basis von PROFINET. Das Tool erleichtert Ihnen bereits in der Planungsphase die professionelle und vorausschauende Dimensionierung Ihrer PROFINET-Installation. Weiterhin unterstützt Sie SINETPLAN bei der Netzwerkoptimierung und hilft Ihnen, Netzwerkressourcen bestmöglich auszuschöpfen und...

  • Seite 15: Technische Dokumentation Der Simatic

    Dokumentation zur SIMATIC: Industry Online Support International (https://support.industry.siemens.com/cs/ww/de/view/109742705) Wo Sie die Übersicht direkt im Siemens Industry Online Support finden und wie Sie den Siemens Industry Online Support auf Ihrem mobilen Endgerät nutzen, zeigen wir Ihnen in einem kurzen Video: Schneller Einstieg in die technische Dokumentation von Automatisierungsprodukten per Video (https://support.industry.siemens.com/cs/ww/de/view/109780491)

  • Seite 16: Anwendungsbeispiele

    • Handbücher, Kennlinien, Bedienungsanleitungen, Zertifikate • Produktstammdaten Sie finden mySupport im Internet. (https://support.industry.siemens.com/My/ww/de/) Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne Produkte.

  • Seite 17: Neue Eigenschaften

    Neue Eigenschaften Was ist neu im Gerätehandbuch BaseUnits, Ausgabe 11/2022 gegenüber Ausgabe 04/2022) Was ist neu? Was ist der Kundennutzen? Wo finden Sie die Informationen? Neue BaseUnit BU-Typ M0 Die BaseUnit BU-Typ M0 verbindet die Kap. BU-Typ M0 (Seite 29) Inhalte Interfacemodule IM 155-6 PN R1 mit dem Rückwandbus und stellt die...

  • Seite 18: Klemmmenbeschriftung Des Potdis-Tb

    Neue Eigenschaften Was ist neu im Gerätehandbuch BaseUnits, Ausgabe 02/2018 gegenüber Ausgabe 12/2016) Was ist neu? Was ist der Kundennutzen? Wo finden Sie die Informationen? Neue Potenzialverteilermodule Über die PotDis-Module ist eine Kap. Potenzialverteilermodule Inhalte systemintegrierte Potenzialverteilung (Seite 163) realisierbar. Eine Anwendung ist z.
  • Seite 19 Neue Eigenschaften ① Klemmenbeschriftung B1 bis B18. Aus Platzgründen ist der vorangestellte Buchstabe "B" des PotDis-TB einmalig oben aufgedruckt und darf von den Farbkennzeichnungsschildern nicht verdeckt werden. ② Klemmenbeschriftung 1 bis 16, die Einspeiseklemmen P1 und P2. des PotDis-BU BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 20: Produktübersicht

    Produktübersicht Allgemeine Eigenschaften der BaseUnits Im dezentralen Peripheriesystem ET 200SP gibt es verschiedene BaseUnits. Durch die BaseUnit legen Sie z. B. fest: • Prozessanbindung • Steckbares Peripheriemodul/Motorstarter • Einspeisung der Versorgungsspannung festgelegt. Die Eigenschaften der BaseUnits erkennen Sie aus der Kurzbezeichnung: Tabelle 3- 1 Eigenschaften der BaseUnits Kurzbezeichnung BU15-P16+A10+2D/T...

  • Seite 21: Eigenschaften Der Baseunits Für Motorstarter

    Produktübersicht Kurzbezeichnung BU15-P16+A10+2D/T BaseUnit Eigenschaften (Beispiel) • Weiterführen der Potenzialgruppe • Abgreifen der Versorgungsspannung für externe Komponenten oder Weiterschleifen mit einem maximalen Summenstrom von 10 A je Potenzialgruppe • Öffnen einer neuen Potenzialgruppe • Einspeisen der Versorgungsspannung bis zu einem maximalen Einspeisestrom bis 10 A Zusatzfunktionen Integrierter Temperatursensor zur Kompensation der...
  • Seite 22 Produktübersicht BaseUnit Eigenschaften BU30-MS6 • Weiterführen der Potenzialgruppe (DC 24 V) • Weiterführen der Netzspannungs-Potenzialgruppe (AC 500 V) • Ein fehlersicherer Digitaleingang BU30-MS7 • Weiterführen der Potenzialgruppe (DC 24 V) • Einspeisung F-DI-Schiene • Push-In-Klemmen für das Öffnen einer neuen Netzspannungs- Potenzialgruppe (AC 500 V) •...

  • Seite 23: Eigenschaften Der Potenzialverteilermodule

    Produktübersicht Eigenschaften der Potenzialverteilermodule Die folgende Tabelle zeigt die Eigenschaften der einzelnen Potenzialverteilermodule: Tabelle 3- 2 Eigenschaften der PotDis-BaseUnits Kurzbezeichnung PotDis-BU-P1/D-R PotDis-BaseUnit Eigenschaften (Beispiel) Bezeichnung PotDis-BU PotDis-BaseUnit Prozessanbindung Klemmen zum Einspeisen oder Abgreifen der Versorgungsspannung mit Verbindung zur (DC 24 V/10 A) Potenzialschiene P1 (siehe D, B) Klemmen zum Einspeisen oder Abgreifen der Versorgungsspannung mit Verbindung zur...

  • Seite 24: Eigenschaften Der Terminalblöcke Potdis-Tb

    Produktübersicht Eigenschaften der Terminalblöcke PotDis-TB Die folgende Tabelle zeigt die Eigenschaften der einzelnen Terminalblöcke: Tabelle 3- 3 Eigenschaften der PotDis-Terminalblocks Kurzbezeichnung PotDis-TB-P1-R (Beispiel) PotDis-Terminalblock Eigenschaften Bezeichnung PotDis-TB PotDis-Terminalblock Prozessanbindung • Verbindung zur Potenzialschiene P1 (DC 24 V/10 A) • Klemmen zum Abgreifen der Versorgungsspannung DC 24 V mit max 10 A der gleichen Spannungsebene •...

  • Seite 25: Baseunits Auswählen, Montieren Und Anschließen

    Bestimmungsgemäßer Gebrauch von Hardware-Produkten Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produkts setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und...
  • Seite 26 Beziehung immer auf dem neuesten Stand sind und gegebenenfalls Änderungen an Ihrer Anlage vornehmen können, ist es notwendig, dass Sie den entsprechenden Newsletter abonnieren: Siemens Newsletter (http://www.industry.siemens.com/newsletter) Melden Sie sich unter "Produkte & Lösungen" für folgende Newsletter an: • Control Components and System Engineering News •...

  • Seite 27: Baseunits Für Interfacemodule

    4.1.1 Einleitung Die BaseUnit M0 bildet zusammen mit der IM 155-6 PN R1 das Interface der ET 200SP R1. Weitere Informationen zum Einsatz der BaseUnits finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/de/de/view/58649293). 4.1.2 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BR00-0HM0 (VPE: 1 Stück)

  • Seite 28: Eigenschaften

    BaseUnits für Interfacemodule 4.1 BU-Typ M0 Eigenschaften • Die BaseUnit BU-Typ M0 verbindet zwei Interfacemodule IM 155-6 PN R1 mit dem Rückwandbus. Die Interfacemodule IM 155-6 PN R1 ermöglichen den Datenaustausch mit den Peripheriemodulen. Die BaseUnit BU-Typ M0 stellt die Versorgungsspannung für die Interfacemodule IM 155-6 PN R1 bereit.

  • Seite 29: Anschließen

    BaseUnits für Interfacemodule 4.1 BU-Typ M0 4.1.3 Anschließen Anschlussbelegung Anschlussbelegung für BaseUnit BU-Typ M0 Klemme Erläuterungen L+/M L+: Versorgungsnennspannung DC 24 V mit max. 10 A M: Masse Prinzipschaltbild ① Rückwandbus ② Interfacemodul IM 155-6 PN R1 ③ Klemmen für Versorgungsnennspannung DC 24 V und Masse Bild 4-2 Prinzipschaltbild BU-Typ M0 BaseUnits (6ES7193-6BP.../3RK1908-0AP00…)

  • Seite 30: Technische Daten

    BaseUnits für Interfacemodule 4.1 BU-Typ M0 4.1.4 Technische Daten Technische Daten der BU-Typ M0 Artikelnummer 6ES7193-6BR00-0HM0 Allgemeine Informationen Produkttyp-Bezeichnung BU-Typ M0 Versorgungsspannung Nennwert (DC) 24 V Hardware-Ausbau Steckplätze • Anzahl Steckplätze Potenzialtrennung zwischen Rückwandbus und Versorgungsspannung Isolation Isolation geprüft mit DC 707 V (Type Test) Umgebungsbedingungen Umgebungstemperatur im Betrieb...

  • Seite 31: Baseunits Für Peripheriemodule

    200SP platzieren. Beachten Sie dabei die spezifischen Eigenschaften der jeweiligen BaseUnit. Durch die Push-in Anschlusstechnik verdrahten Sie die Klemmen werkzeuglos. Weitere Informationen zum Einsatz der BaseUnits finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/de/de/view/58649293). Hinweis Alle in einer Potenzialgruppe platzierten BaseUnits müssen dem Einspeisepotenzial der zugehörigen hellen BaseUnit entsprechen.

  • Seite 32: Bu-Typ A0, Variante Hell Mit Aux-Klemmen

    BaseUnits für Peripheriemodule 5.2 BU-Typ A0, Variante hell mit AUX-Klemmen BU-Typ A0, Variante hell mit AUX-Klemmen Kurzbezeichnung Kurzbezeichnung: BU15-P16+A10+2D 5.2.1 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BP20-0DA0 (VPE: 1 Stück) 6ES7193-6BP20-2DA0 (VPE: 10 Stück) Ansicht Bild 5-1 BU-Typ A0, Variante hell mit AUX-Klemmen BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 33 • 10 AUX-Klemmen für den Anschluss eines Schutzleiters oder Potenzials. Die AUX-Schiene hat keine Verbindung zum Peripheriemodul. Max. DC 24 V/10 A. • Anschlusstechnik in Ausführung Push-In-Klemme. Anschlussquerschnitte finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). Maximalausbau je Potenzialgruppe Die Anzahl der je Potenzialgruppe einsetzbarer Peripheriemodule ist abhängig von den folgenden Faktoren: 1.

  • Seite 34: Anschließen

    1 bis 16 Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/13330 1 A, 2 A, 3 A, 4 A, 5 A, 6 A, Schutzleiteranschluss oder Potenzialschiene frei verwendbar bis DC 24 V 7 A, 8 A, 9 A, 10 A mit max.

  • Seite 35: Technische Daten

    BaseUnits für Peripheriemodule 5.2 BU-Typ A0, Variante hell mit AUX-Klemmen 5.2.3 Technische Daten Technische Daten der BU-Typ A0, Variante hell mit AUX-Klemmen Artikelnummer 6ES7193-6BP20-2DA0 Allgemeine Informationen Produkttyp-Bezeichnung BU-Typ A0 HW-Funktionsstand Ab FS07 Versorgungsspannung Nennwert (DC) 24 V externe Absicherung für Versorgungsleitungen Ja;...
  • Seite 36 BaseUnits für Peripheriemodule 5.2 BU-Typ A0, Variante hell mit AUX-Klemmen Artikelnummer 6ES7193-6BP20-2DA0 • Anzahl der Prozessklemmen zum Peripheriemodul • Anzahl der Klemmen zur AUX-Schiene • Anzahl Zusatzklemmen • Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene Maße Breite 15 mm Höhe 141 mm Tiefe...

  • Seite 37: Bu-Typ A0, Variante Hell Ohne Aux-Klemmen

    BaseUnits für Peripheriemodule 5.3 BU-Typ A0, Variante hell ohne AUX-Klemmen BU-Typ A0, Variante hell ohne AUX-Klemmen Kurzbezeichnung Kurzbezeichnung: BU15-P16+A0+2D 5.3.1 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BP00-0DA0 (VPE: 1 Stück) 6ES7193-6BP00-2DA0 (VPE: 10 Stück) Ansicht Bild 5-3 BU Typ A0, Variante hell, ohne AUX-Klemmen BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 38 • Kein Zugriff auf die AUX-Schiene über Klemmen. • 16 Klemmen zum Prozess (Belegung durch das Peripheriemodul) • Anschlusstechnik in Ausführung Push-In-Klemme. Anschlussquerschnitte finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). Maximalausbau je Potenzialgruppe Die Anzahl der je Potenzialgruppe einsetzbarer Peripheriemodule ist abhängig von den folgenden Faktoren: 1.

  • Seite 39: Anschließen

    Klemme Erläuterungen 1 bis 16 Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/133300). (AUX) Kein Zugriff über Klemmen auf die AUX-Schiene L+ / M L+: Versorgungsnennspannung DC 24 V mit max. 10 A M: Masse Prinzipschaltbild ①...

  • Seite 40: Technische Daten

    BaseUnits für Peripheriemodule 5.3 BU-Typ A0, Variante hell ohne AUX-Klemmen 5.3.3 Technische Daten Technische Daten der BaseUnit BU Typ A0, Variante hell, ohne AUX-Klemmen Artikelnummer 6ES7193-6BP20-2DA0 Allgemeine Informationen Produkttyp-Bezeichnung BU-Typ A0 HW-Funktionsstand Ab FS07 Versorgungsspannung Nennwert (DC) 24 V externe Absicherung für Versorgungsleitungen Ja;...
  • Seite 41 BaseUnits für Peripheriemodule 5.3 BU-Typ A0, Variante hell ohne AUX-Klemmen Artikelnummer 6ES7193-6BP20-2DA0 • Anzahl der Prozessklemmen zum Peripheriemodul • Anzahl der Klemmen zur AUX-Schiene • Anzahl Zusatzklemmen • Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene Maße Breite 15 mm Höhe 141 mm Tiefe...

  • Seite 42: Bu Typ A0, Variante Dunkel, Mit Aux-Klemmen

    BaseUnits für Peripheriemodule 5.4 BU Typ A0, Variante dunkel, mit AUX-Klemmen BU Typ A0, Variante dunkel, mit AUX-Klemmen Kurzbezeichnung Kurzbezeichnung: BU15-P16+A10+2B 5.4.1 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BP20-0BA0 (VPE: 1 Stück) 6ES7193-6BP20-2BA0 (VPE: 10 Stück) Ansicht Bild 5-5 BU Typ A0, Variante dunkel, mit AUX-Klemmen BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 43 • 10 AUX-Klemmen für den Anschluss eines Schutzleiters oder Potenzials. Die AUX-Schiene hat keine Verbindung zum Peripheriemodul. Max. DC 24 V/10 A. • Anschlusstechnik in Ausführung Push-In-Klemme. Anschlussquerschnitte finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 44: Anschließen

    1 bis 16 Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/133300). 1 A, 2 A, 3 A, 4 A, 5 A, Schutzleiteranschluss oder Potenzialschiene frei verwendbar bis DC 24 V 6 A, 7 A, 8 A, 9 A, 10 A, mit max.

  • Seite 45: Technische Daten

    BaseUnits für Peripheriemodule 5.4 BU Typ A0, Variante dunkel, mit AUX-Klemmen 5.4.3 Technische Daten Technische Daten der BU Typ A0, Variante dunkel, mit AUX-Klemmen Artikelnummer 6ES7193-6BP20-0BA0 Allgemeine Informationen Produkttyp-Bezeichnung BU-Typ A0 HW-Funktionsstand Ab FS06 Versorgungsspannung Nennwert (DC) 24 V externe Absicherung für Versorgungsleitungen Ja;...
  • Seite 46 BaseUnits für Peripheriemodule 5.4 BU Typ A0, Variante dunkel, mit AUX-Klemmen Artikelnummer 6ES7193-6BP20-0BA0 • Anzahl der Klemmen zur AUX-Schiene • Anzahl Zusatzklemmen • Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene Maße Breite 15 mm Höhe 141 mm Tiefe 35 mm Gewichte Gewicht, ca.

  • Seite 47: Bu Typ A0, Variante Dunkel, Ohne Aux-Klemmen

    BaseUnits für Peripheriemodule 5.5 BU Typ A0, Variante dunkel, ohne AUX-Klemmen BU Typ A0, Variante dunkel, ohne AUX-Klemmen Kurzbezeichnung Kurzbezeichnung: BU15-P16+A0+2B 5.5.1 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BP00-0BA0 (VPE: 1 Stück) 6ES7193-6BP00-2BA0 (VPE: 10 Stück) Ansicht Bild 5-7 BU Typ A0, Variante dunkel, ohne AUX-Klemmen BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 48 P1, P2 und die AUX-Schiene sind zum linken Nachbarmodul (BaseUnit) verbunden. • Kein Zugriff auf die AUX-Schiene über Klemmen. • 16 Klemmen zum Prozess (Belegung durch das Peripheriemodul) • Anschlusstechnik in Ausführung Push-In-Klemme. Anschlussquerschnitte finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 49: Anschließen

    Klemme Erläuterungen 1 bis 16 Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/133300). (AUX) Kein Zugriff über Klemmen auf die AUX-Schiene L+ / M L+: Versorgungsnennspannung DC 24 V mit max. 10 A M: Masse Prinzipschaltbild ①...

  • Seite 50: Technische Daten

    BaseUnits für Peripheriemodule 5.5 BU Typ A0, Variante dunkel, ohne AUX-Klemmen 5.5.3 Technische Daten Technische Daten der BU Typ A0, Variante dunkel, ohne AUX-Klemmen Artikelnummer 6ES7193-6BP00-0BA0 Allgemeine Informationen Produkttyp-Bezeichnung BU-Typ A0 HW-Funktionsstand Ab FS06 Versorgungsspannung Nennwert (DC) 24 V externe Absicherung für Versorgungsleitungen Ja;...
  • Seite 51 BaseUnits für Peripheriemodule 5.5 BU Typ A0, Variante dunkel, ohne AUX-Klemmen Artikelnummer 6ES7193-6BP00-0BA0 16; Je Steckplatz • Anzahl der Prozessklemmen zum Peripheriemodul • Anzahl der Klemmen zur AUX-Schiene • Anzahl Zusatzklemmen 2; Je Steckplatz • Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene Maße Breite...

  • Seite 52: Bu Typ A1, Variante Hell, Mit Zusatzklemmen

    BaseUnits für Peripheriemodule 5.6 BU Typ A1, Variante hell, mit Zusatzklemmen BU Typ A1, Variante hell, mit Zusatzklemmen Kurzbezeichnung Kurzbezeichnung: BU15-P16+A0+12D/T 5.6.1 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BP40-0DA1 (VPE: 1 Stück) Ansicht Bild 5-9 BU Typ A1, Variante hell, mit Zusatzklemmen BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 53 • Erfassung der Klemmentemperatur zur internen Temperaturkompensation bei angeschlossenen Thermoelementen • Anschlusstechnik in Ausführung Push-In-Klemme. Anschlussquerschnitte finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). Maximalausbau je Potenzialgruppe Die Anzahl der je Potenzialgruppe einsetzbarer Peripheriemodule ist abhängig von den folgenden Faktoren: 1. Summe des Strombedarfs aller an dieser Potenzialgruppe betriebenen Peripheriemodule 2.

  • Seite 54: Anschließen

    1 bis 16 Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/133300). 1 B, 2 B, 3 B, 4 B, 5 B 2 x 5 Zusatzklemmen zum Einspeisen einer Versorgungsspannung bis DC 24 V mit max. 10 A...

  • Seite 55: Technische Daten

    BaseUnits für Peripheriemodule 5.6 BU Typ A1, Variante hell, mit Zusatzklemmen 5.6.3 Technische Daten Technische Daten der BU Typ A1, Variante hell, mit Zusatzklemmen Artikelnummer 6ES7193-6BP40-0DA1 Allgemeine Informationen Produkttyp-Bezeichnung BU-Typ A1 HW-Funktionsstand Ab FS10 Versorgungsspannung Nennwert (DC) 24 V externe Absicherung für Versorgungsleitungen Ja;...
  • Seite 56 BaseUnits für Peripheriemodule 5.6 BU Typ A1, Variante hell, mit Zusatzklemmen Artikelnummer 6ES7193-6BP40-0DA1 2,5 mm²; AWG 14 • Anschlussquerschnitt max. • Anzahl der Prozessklemmen zum Peripheriemodul • Anzahl der Klemmen zur AUX-Schiene • Anzahl Zusatzklemmen • Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene Maße Breite...

  • Seite 57: Bu Typ A1, Variante Hell, Ohne Zusatzklemmen

    BaseUnits für Peripheriemodule 5.7 BU Typ A1, Variante hell, ohne Zusatzklemmen BU Typ A1, Variante hell, ohne Zusatzklemmen Kurzbezeichnung Kurzbezeichnung: BU15-P16+A0+2D/T 5.7.1 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BP00-0DA1 (VPE: 1 Stück) Ansicht Bild 5-11 BU Typ A1, Variante hell, ohne Zusatzklemmen BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 58 • Erfassung der Klemmentemperatur zur internen Temperaturkompensation bei angeschlossenen Thermoelementen • Anschlusstechnik in Ausführung Push-In-Klemme. Anschlussquerschnitte finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). Maximalausbau je Potenzialgruppe Die Anzahl der je Potenzialgruppe einsetzbarer Peripheriemodule ist abhängig von den folgenden Faktoren: 1. Summe des Strombedarfs aller an dieser Potenzialgruppe betriebenen Peripheriemodule 2.

  • Seite 59: Anschließen

    Erläuterungen 1 bis 16 Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/133300). (AUX) Kein Zugriff über Klemmen auf die AUX-Schiene L+, P1 / M, P2 L+: Versorgungsnennspannung DC 24 V mit max. 10 A...

  • Seite 60: Technische Daten

    BaseUnits für Peripheriemodule 5.7 BU Typ A1, Variante hell, ohne Zusatzklemmen 5.7.3 Technische Daten Technische Daten der BU Typ A1, Variante hell, ohne Zusatzklemmen Artikelnummer 6ES7193-6BP00-0BA1 Allgemeine Informationen Produkttyp-Bezeichnung BU-Typ A1 HW-Funktionsstand Ab FS10 Versorgungsspannung Nennwert (DC) 24 V externe Absicherung für Versorgungsleitungen Ja;...
  • Seite 61 BaseUnits für Peripheriemodule 5.7 BU Typ A1, Variante hell, ohne Zusatzklemmen Artikelnummer 6ES7193-6BP00-0BA1 • Anzahl der Klemmen zur AUX-Schiene • Anzahl Zusatzklemmen • Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene Maße Breite 15 mm Höhe 117 mm Tiefe 35 mm Gewichte Gewicht, ca.

  • Seite 62: Bu Typ A1, Variante Dunkel, Mit Zusatzklemmen

    BaseUnits für Peripheriemodule 5.8 BU Typ A1, Variante dunkel, mit Zusatzklemmen BU Typ A1, Variante dunkel, mit Zusatzklemmen Kurzbezeichnung Kurzbezeichnung: BU15-P16+A0+12B/T 5.8.1 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BP40-0BA1 (VPE: 1 Stück) Ansicht Bild 5-13 BU Typ A1, Variante dunkel, mit Zusatzklemmen BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 63 • 2×5 Zusatzklemmen zum Einspeisen einer Versorgungsspannung bis DC 24 V/ 10 A. Die Zusatzklemmen haben keine Verbindung zum Peripheriemodul. • Erfassung der Klemmentemperatur zur internen Temperaturkompensation bei angeschlossenen Thermoelementen • Anschlusstechnik in Ausführung Push-In-Klemme. Anschlussquerschnitte finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 64: Anschließen

    1 bis 16 Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/133300). 1 B, 2 B, 3 B, 4 B, 5 B 2 x 5 Zusatzklemmen zum Einspeisen einer Versorgungsspannung bis DC 24 V mit max. 10 A...
  • Seite 65 BaseUnits für Peripheriemodule 5.8 BU Typ A1, Variante dunkel, mit Zusatzklemmen Prinzipschaltbild ① Rückwandbus ② Peripheriemodul ③ Interne Vergleichsstelle zur Temperaturkompensation ④ Klemmen mit Verbindung zum Peripheriemodul ⑤ Zusatzklemmen zum Einspeisen einer weiteren Versorgungsspannung ⑥ Systemintegrierte selbstaufbauende Potenzialschienen P1, P2 mit Verbindung zu den Einspeiseklemmen, zum linken Nachbarmodul verbunden ⑦...

  • Seite 66: Technische Daten

    BaseUnits für Peripheriemodule 5.8 BU Typ A1, Variante dunkel, mit Zusatzklemmen 5.8.3 Technische Daten Technische Daten der BU Typ A1, Variante dunkel, mit Zusatzklemmen Artikelnummer 6ES7193-6BP00-0DA1 Allgemeine Informationen Produkttyp-Bezeichnung BU-Typ A1 HW-Funktionsstand Ab FS10 Versorgungsspannung Nennwert (DC) 24 V externe Absicherung für Versorgungsleitungen Ja;...
  • Seite 67 BaseUnits für Peripheriemodule 5.8 BU Typ A1, Variante dunkel, mit Zusatzklemmen Artikelnummer 6ES7193-6BP00-0DA1 • Anzahl der Prozessklemmen zum Peripheriemodul • Anzahl der Klemmen zur AUX-Schiene • Anzahl Zusatzklemmen • Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene Maße Breite 15 mm Höhe 117 mm Tiefe...

  • Seite 68: Bu Typ A1, Variante Dunkel, Ohne Zusatzklemmen

    BaseUnits für Peripheriemodule 5.9 BU Typ A1, Variante dunkel, ohne Zusatzklemmen BU Typ A1, Variante dunkel, ohne Zusatzklemmen Kurzbezeichnung Kurzbezeichnung: BU15-P16+A0+2B/T 5.9.1 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BP00-0BA1 (VPE: 1 Stück) Ansicht Bild 5-15 BU Typ A1, Variante dunkel, ohne Zusatzklemmen BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 69 • Kein Zugriff auf die AUX-Schiene über Klemmen. • 16 Klemmen zum Prozess (Belegung durch das Peripheriemodul) • Erfassung der Klemmentemperatur zur internen Temperaturkompensation bei angeschlossenen Thermoelementen • Anschlusstechnik in Ausführung Push-In-Klemme. Anschlussquerschnitte finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 70: Anschließen

    Erläuterungen 1 bis 16 Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/133300). (AUX) Kein Zugriff über Klemmen auf die AUX-Schiene L+, P1 / M, P2 L+: Versorgungsnennspannung DC 24 V mit max. 10 A...

  • Seite 71: Technische Daten

    BaseUnits für Peripheriemodule 5.9 BU Typ A1, Variante dunkel, ohne Zusatzklemmen 5.9.3 Technische Daten Technische Daten der BU Typ A1, Variante dunkel, ohne Zusatzklemmen Artikelnummer 6ES7193-6BP00-0BA1 Allgemeine Informationen Produkttyp-Bezeichnung BU-Typ A1 HW-Funktionsstand Ab FS10 Versorgungsspannung Nennwert (DC) 24 V externe Absicherung für Versorgungsleitungen Ja;...
  • Seite 72 BaseUnits für Peripheriemodule 5.9 BU Typ A1, Variante dunkel, ohne Zusatzklemmen Artikelnummer 6ES7193-6BP00-0BA1 • Anzahl der Klemmen zur AUX-Schiene • Anzahl Zusatzklemmen • Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene Maße Breite 15 mm Höhe 117 mm Tiefe 35 mm Gewichte Gewicht, ca.

  • Seite 73: Bu-Typ B0, Variante Dunkel, Mit Aux-Klemmen, Versorgung Über P1-, P2-Schiene

    BaseUnits für Peripheriemodule 5.10 BU-Typ B0, Variante dunkel, mit AUX-Klemmen, Versorgung über P1-, P2-Schiene 5.10 BU-Typ B0, Variante dunkel, mit AUX-Klemmen, Versorgung über P1-, P2-Schiene Kurzbezeichnung Kurzbezeichnung: BU20-P12+A4+0B 5.10.1 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BP20-0BB0 (VPE: 1 Stück) 6ES7193-6BP20-2BB0 (VPE: 10 Stück) Ansicht Bild 5-17 BU-Typ B0, Variante dunkel, mit AUX-Klemmen, Versorgung über P1-, P2-Schiene...
  • Seite 74 P1, P2 und die AUX-Schiene sind zum linken Nachbarmodul (BaseUnit) verbunden. • Zugriff auf die AUX-Schiene über Klemmen. • 12 Klemmen zum Prozess (Belegung durch das Peripheriemodul) • Anschlusstechnik in Ausführung Push-In-Klemme. Anschlussquerschnitte finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 75: Anschließen

    1 bis 12 Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/13330 1 A, 2 A, 3 A, 4 A, AUX Schutzleiteranschluss oder Potenzialschiene. Frei verwendbar bis AC/DC 230 V mit max. 10 A. Wenn Sie eine Spannung anschließen, dann muss diese Spannung zur gleichen Potenzialgruppe gehören, wie die...

  • Seite 76: Technische Daten

    BaseUnits für Peripheriemodule 5.10 BU-Typ B0, Variante dunkel, mit AUX-Klemmen, Versorgung über P1-, P2-Schiene 5.10.3 Technische Daten Technische Daten der BU-Typ B0, Variante dunkel, mit AUX-Klemmen, Versorgung über P1-, P2- Schiene Artikelnummer 6ES7193-6BP20-0BB0 Allgemeine Informationen Produkttyp-Bezeichnung ET 200SP, BaseUnit BU-Typ B0, VPE 1 HW-Funktionsstand Ab FS10 Versorgungsspannung...
  • Seite 77 BaseUnits für Peripheriemodule 5.10 BU-Typ B0, Variante dunkel, mit AUX-Klemmen, Versorgung über P1-, P2-Schiene Artikelnummer 6ES7193-6BP20-0BB0 Höhe im Betrieb bezogen auf Meeresspiegel 2 000 m; Auf Anfrage: Aufstellhöhen größer 2 • Aufstellungshöhe über NN, max. 000 m Zubehör Farbkodierschilder CC81 bis CC83 •...

  • Seite 78: Bu-Typ B1, Variante Dunkel, Ohne Aux-Klemmen, Versorgung Über Einspeiseklemmen

    BaseUnits für Peripheriemodule 5.11 BU-Typ B1, Variante dunkel, ohne AUX-Klemmen, Versorgung über Einspeiseklemmen 5.11 BU-Typ B1, Variante dunkel, ohne AUX-Klemmen, Versorgung über Einspeiseklemmen Kurzbezeichnung Kurzbezeichnung: BU20-P12+A0+4B 5.11.1 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BP20-0BB1 (VPE: 1 Stück) 6ES7193-6BP20-2BB1 (VPE: 10 Stück) Ansicht Bild 5-19 BU-Typ B1, Variante dunkel, ohne AUX-Klemmen, Versorgung über Einspeiseklemmen BaseUnits (6ES7193-6BP.../3RK1908-0AP00…)
  • Seite 79 • Kein Zugriff auf die Powerschiene und AUX-Schiene über Klemmen. • Nicht geeignet für die Schirmanschlussklemmen. • 12 Klemmen zum Prozess (Belegung durch das Peripheriemodul) • Anschlusstechnik in Ausführung Push-In-Klemme. Anschlussquerschnitte finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 80: Anschließen

    Erläuterungen 1 bis 12 Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/133300) P1, P2, AUX Kein Zugriff über Klemmen auf die P1, P2, AUX-Schiene 1 L, 2 L / 1 N, 2 N 1 L, 2 L: Versorgungsnennspannung bis AC 230 V mit max. 10 A...

  • Seite 81: Technische Daten

    BaseUnits für Peripheriemodule 5.11 BU-Typ B1, Variante dunkel, ohne AUX-Klemmen, Versorgung über Einspeiseklemmen 5.11.3 Technische Daten Technische Daten der BU-Typ B1, Variante dunkel, ohne AUX-Klemmen, Versorgung über Einspeiseklemmen Artikelnummer 6ES7193-6BP20-0BB1 Allgemeine Informationen Produkttyp-Bezeichnung Typ B1 HW-Funktionsstand Ab FS10 Versorgungsspannung Nennwert (DC) Siehe Handbuch 24 V •...
  • Seite 82 BaseUnits für Peripheriemodule 5.11 BU-Typ B1, Variante dunkel, ohne AUX-Klemmen, Versorgung über Einspeiseklemmen Artikelnummer 6ES7193-6BP20-0BB1 Höhe im Betrieb bezogen auf Meeresspiegel 2 000 m; Auf Anfrage: Aufstellhöhen größer 2 • Aufstellungshöhe über NN, max. 000 m Anschlusstechnik Klemmen Push-In-Klemme • Klemmentyp 0,14 mm²;...

  • Seite 83: Bu-Typ C0, Variante Hell, Mit Aux-Klemmen, Versorgung Über Einspeiseklemmen

    BaseUnits für Peripheriemodule 5.12 BU-Typ C0, Variante hell, mit AUX-Klemmen, Versorgung über Einspeiseklemmen 5.12 BU-Typ C0, Variante hell, mit AUX-Klemmen, Versorgung über Einspeiseklemmen Kurzbezeichnung Kurzbezeichnung: BU20-P6+A2+4D 5.12.1 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BP20-0DC0 (VPE: 1 Stück) Ansicht Bild 5-21 BU-Typ C0, Variante hell, mit AUX-Klemmen, Versorgung über Einspeiseklemmen BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 84 Verbindung zum Peripheriemodul. Max. DC 24 V/10 A. • Anschlusstechnik in Ausführung Push-In-Klemme. Weitere Informationen finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). Maximalausbau je Potenzialgruppe Die Anzahl der je Potenzialgruppe einsetzbarer Peripheriemodule ist abhängig von den folgenden Faktoren: 1.

  • Seite 85: Anschließen

    1 bis 6 Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/13330 1 A, 2 A, AUX Schutzleiteranschluss oder Potenzialschiene frei verwendbar bis AC/DC 230 V mit max. 10 A. Wenn Sie eine Spannung anschließen, dann muss diese Spannung zur gleichen Potenzialgruppe gehören, wie die...

  • Seite 86: Technische Daten

    BaseUnits für Peripheriemodule 5.12 BU-Typ C0, Variante hell, mit AUX-Klemmen, Versorgung über Einspeiseklemmen 5.12.3 Technische Daten Technische Daten der BU-Typ C0, Variante hell, mit AUX-Klemmen, Versorgung über Einspeiseklemmen Artikelnummer 6ES7193-6BP20-0DC0 Allgemeine Informationen Produkttyp-Bezeichnung ET 200SP, BaseUnit BU-Typ C0, VPE 1 HW-Funktionsstand Ab FS10 Versorgungsspannung...
  • Seite 87 BaseUnits für Peripheriemodule 5.12 BU-Typ C0, Variante hell, mit AUX-Klemmen, Versorgung über Einspeiseklemmen Artikelnummer 6ES7193-6BP20-0DC0 50 °C • senkrechte Einbaulage, max. Höhe im Betrieb bezogen auf Meeresspiegel 2 000 m; Auf Anfrage: Aufstellhöhen größer 2 • Aufstellungshöhe über NN, max. 000 m Zubehör Farbkodierschilder...

  • Seite 88: Bu-Typ C1, Variante Dunkel, Mit Aux-Klemmen, Versorgung Über P1-, P2-Schiene

    BaseUnits für Peripheriemodule 5.13 BU-Typ C1, Variante dunkel, mit AUX-Klemmen, Versorgung über P1-, P2-Schiene 5.13 BU-Typ C1, Variante dunkel, mit AUX-Klemmen, Versorgung über P1-, P2-Schiene Kurzbezeichnung Kurzbezeichnung: BU20-P6+A2+4B 5.13.1 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BP20-0BC1 (VPE: 1 Stück) Ansicht Bild 5-23 BU-Typ C1, Variante dunkel, mit AUX-Klemmen, Versorgung über P1-, P2-Schiene BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 89 • 2 AUX-Klemmen für den Anschluss eines Schutzleiters oder Potenzials. Die AUX-Schiene hat keine Verbindung zum Peripheriemodul. Max. DC 24 V/10 A. • Anschlusstechnik in Ausführung Push-In-Klemme. Anschlussquerschnitte finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 90: Anschließen

    1 bis 6 Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/13330 1 A, 2 A, AUX Schutzleiteranschluss oder Potenzialschiene frei verwendbar bis AC/DC 230 V mit max. 10 A. Wenn Sie eine Spannung anschließen, dann muss diese Spannung zur gleichen Potenzialgruppe gehören wie die...

  • Seite 91: Technische Daten

    BaseUnits für Peripheriemodule 5.13 BU-Typ C1, Variante dunkel, mit AUX-Klemmen, Versorgung über P1-, P2-Schiene 5.13.3 Technische Daten Technische Daten der BU-Typ C1, Variante dunkel, mit AUX-Klemmen, Versorgung über P1-, P2- Schiene Artikelnummer 6ES7193-6BP20-0BC1 Allgemeine Informationen Produkttyp-Bezeichnung Typ C1 HW-Funktionsstand Ab FS10 Versorgungsspannung Nennwert (DC) Siehe Handbuch...
  • Seite 92 BaseUnits für Peripheriemodule 5.13 BU-Typ C1, Variante dunkel, mit AUX-Klemmen, Versorgung über P1-, P2-Schiene Artikelnummer 6ES7193-6BP20-0BC1 Höhe im Betrieb bezogen auf Meeresspiegel 2 000 m; Auf Anfrage: Aufstellhöhen größer 2 • Aufstellungshöhe über NN, max. 000 m Zubehör Farbkodierschilder CC51 •...

  • Seite 93: Bu-Typ D0, Variante Dunkel, Ohne Aux-Klemmen, Versorgung Über Einspeiseklemmen

    BaseUnits für Peripheriemodule 5.14 BU-Typ D0, Variante dunkel, ohne AUX-Klemmen, Versorgung über Einspeiseklemmen 5.14 BU-Typ D0, Variante dunkel, ohne AUX-Klemmen, Versorgung über Einspeiseklemmen Kurzbezeichnung Kurzbezeichnung: BU20-P12+A0+0B 5.14.1 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BP00-0BD0 (VPE: 1 Stück) Ansicht Bild 5-25 BU-Typ D0, Variante dunkel, ohne AUX-Klemmen, Versorgung über Einspeiseklemmen BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 94 • 12 Klemmen zum Prozess (Belegung durch das Peripheriemodul) • Anschlusstechnik in Ausführung Push-In-Klemme. Anschlussquerschnitte finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). Hinweis Für die BaseUnit BU20-P12+A0+0B ist der Schirmanschluss (Schirmauflage und Schirmklemme) nicht vorgesehen und darf nicht montiert werden.

  • Seite 95: Anschließen

    Anschlussbelegung für BU-Typ D0, Variante dunkel, ohne AUX-Klemmen, Versorgung über Einspeiseklemmen Klemme Erläuterungen 1 bis 12 Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/133300) (AUX) Kein Zugriff über Klemmen auf die AUX-Schiene Prinzipschaltbild ① Rückwandbus ②...

  • Seite 96: Technische Daten

    BaseUnits für Peripheriemodule 5.14 BU-Typ D0, Variante dunkel, ohne AUX-Klemmen, Versorgung über Einspeiseklemmen 5.14.3 Technische Daten Technische Daten der BU-Typ D0, Variante dunkel, ohne AUX-Klemmen, Versorgung über Einspeiseklemmen Artikelnummer 6ES7193-6BP00-0BD0 Allgemeine Informationen Produkttyp-Bezeichnung ET 200SP, BaseUnit BU-Typ D0, VPE 1 HW-Funktionsstand Ab FS10 Versorgungsspannung...
  • Seite 97 BaseUnits für Peripheriemodule 5.14 BU-Typ D0, Variante dunkel, ohne AUX-Klemmen, Versorgung über Einspeiseklemmen Artikelnummer 6ES7193-6BP00-0BD0 Zubehör Farbkodierschilder nicht vorhanden • für Prozessklemmen nicht vorhanden • für AUX-Klemmen nicht vorhanden • für Zusatzklemmen Anschlusstechnik Klemmen Push-In-Klemme • Klemmentyp 0,14 mm²; AWG 26 •...

  • Seite 98: Bu-Typ F0, Variante Dunkel, Mit Aux-Klemmen, Versorgung Über Einspeiseklemmen

    BaseUnits für Peripheriemodule 5.15 BU-Typ F0, Variante dunkel, mit AUX-Klemmen, Versorgung über Einspeiseklemmen 5.15 BU-Typ F0, Variante dunkel, mit AUX-Klemmen, Versorgung über Einspeiseklemmen Kurzbezeichnung Kurzbezeichnung: BU20-P8+A4+0B 5.15.1 Produktübersicht Wenn Sie die AUX-Klemmen als PE-Schiene verwenden: ACHTUNG Wenn AUX als PE verwendet wird, dann muss AUX grün-gelb gekennzeichnet werden (z. B. gn/ge-Farbkennzeichnungsschilder).
  • Seite 99 • Zugriff auf die AUX-Schiene über Klemmen 1 A bis 4 A. Max. DC 24 V/10 A. • 8 Klemmen zum Prozess (Belegung durch das Peripheriemodul). • Anschlusstechnik in Ausführung Push-In-Klemme. Anschlussquerschnitte finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 100: Anschließen

    1 bis 4 Bis AC/DC 230 V (AC nur eine Phase) Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/1333 9 bis 12 Sichere Kleinspannung SELV/PELV Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/1333...
  • Seite 101 BaseUnits für Peripheriemodule 5.15 BU-Typ F0, Variante dunkel, mit AUX-Klemmen, Versorgung über Einspeiseklemmen Prinzipschaltbild ① Rückwandbus ② Peripheriemodul ③ Klemmen mit Verbindung zum Peripheriemodul ④ Systemintegrierte selbstaufbauende Potenzialschienen P1, P2 ohne Verbindung zu den Klemmen, zum linken Nachbarmodul verbunden ⑤ Systemintegrierte selbstaufbauende AUX-Potenzialschiene mit Verbindung zu den AUX- Klemmen, zum linken Nachbarmodul verbunden Bild 5-28...

  • Seite 102: Technische Daten

    BaseUnits für Peripheriemodule 5.15 BU-Typ F0, Variante dunkel, mit AUX-Klemmen, Versorgung über Einspeiseklemmen 5.15.3 Technische Daten Technische Daten der BU-Typ F0, Variante dunkel, mit AUX-Klemmen, Versorgung über Einspeiseklemmen Artikelnummer 6ES7193-6BP20-0BF0 Allgemeine Informationen Produkttyp-Bezeichnung ET 200SP, BaseUnit BU-Typ F0, BU20-P8+A4+0B, VPE 1 HW-Funktionsstand Ab FS10 Versorgungsspannung...

  • Seite 103: Bu-Typ U0, Variante Hell, Ohne Aux-Klemmen

    BaseUnits für Peripheriemodule 5.16 BU-Typ U0, Variante hell, ohne AUX-Klemmen 5.16 BU-Typ U0, Variante hell, ohne AUX-Klemmen Kurzbezeichnung Kurzbezeichnung: BU20-P16+A0+2D 5.16.1 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BP00-0DU0 (VPE: 1 Stück) 6ES7193-6BP00-2DU0 (VPE: 10 Stück) Ansicht Bild 5-29 BU-Typ U0, Variante hell, ohne AUX-Klemmen BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 104 • Kein Zugriff auf die AUX-Schiene über Klemmen. • 16 Klemmen zum Prozess (Belegung durch das Peripheriemodul) • Anschlusstechnik in Ausführung Push-In-Klemme. Anschlussquerschnitte finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). Maximalausbau je Potenzialgruppe Die Anzahl der je Potenzialgruppe einsetzbarer Peripheriemodule ist abhängig von den folgenden Faktoren: 1.

  • Seite 105: Anschließen

    Klemme Erläuterungen 1 bis 16 Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/133300). (AUX) Kein Zugriff über Klemmen auf die AUX-Schiene P1 / P2 P1: Versorgungsnennspannung bis AC 230 V mit max. 10 A...

  • Seite 106: Technische Daten

    BaseUnits für Peripheriemodule 5.16 BU-Typ U0, Variante hell, ohne AUX-Klemmen 5.16.3 Technische Daten Technische Daten der BU-Typ U0, Variante hell, ohne AUX-Klemmen Artikelnummer 6ES7193-6BP00-0DU0 Allgemeine Informationen Produkttyp-Bezeichnung BU-Typ U0, BU20-P16+A0+2D, VPE 1 HW-Funktionsstand Ab FS10 Versorgungsspannung Nennwert (DC) Siehe Handbuch 120 V •...
  • Seite 107 BaseUnits für Peripheriemodule 5.16 BU-Typ U0, Variante hell, ohne AUX-Klemmen Artikelnummer 6ES7193-6BP00-0DU0 -30 °C • senkrechte Einbaulage, min. 50 °C • senkrechte Einbaulage, max. Höhe im Betrieb bezogen auf Meeresspiegel 2 000 m; Auf Anfrage: Aufstellhöhen größer 2 • Aufstellungshöhe über NN, max. 000 m Anschlusstechnik Klemmen...

  • Seite 108: Bu-Typ U0, Variante Dunkel, Ohne Aux-Klemmen

    BaseUnits für Peripheriemodule 5.17 BU-Typ U0, Variante dunkel, ohne AUX-Klemmen 5.17 BU-Typ U0, Variante dunkel, ohne AUX-Klemmen Kurzbezeichnung Kurzbezeichnung: BU20-P16+A0+2B 5.17.1 Produktübersicht Liefervarianten (Verpackungseinheit VPE) 6ES7193-6BP00-0BU0 (VPE: 1 Stück) 6ES7193-6BP00-2BU0 (VPE: 10 Stück) Ansicht Bild 5-31 BU-Typ U0, Variante dunkel, ohne AUX-Klemmen BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 109 P1, P2 und die AUX-Schiene sind zum linken Nachbarmodul (BaseUnit) verbunden. • Kein Zugriff auf die AUX-Schiene über Klemmen. • 16 Klemmen zum Prozess (Belegung durch das Peripheriemodul) • Anschlusstechnik in Ausführung Push-In-Klemme. Anschlussquerschnitte finden Sie im Systemhandbuch ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 110: Anschließen

    Klemme Erläuterungen 1 bis 16 Belegung wird durch das Peripheriemodul bestimmt. Weitere Informationen finden Sie im Gerätehandbuch Peripheriemodul (http://support.automation.siemens.com/WW/view/de/55679691/133300). (AUX) Kein Zugriff über Klemmen auf die AUX-Schiene P1 / P2 P1: Versorgungsnennspannung AC 230 V mit max. 10 A P2: Neutralleiter/Masse Prinzipschaltbild ①...

  • Seite 111: Technische Daten

    BaseUnits für Peripheriemodule 5.17 BU-Typ U0, Variante dunkel, ohne AUX-Klemmen 5.17.3 Technische Daten Technische Daten der BU-Typ U0, Variante dunkel, ohne AUX-Klemmen Artikelnummer 6ES7193-6BP00-0BU0 Allgemeine Informationen Produkttyp-Bezeichnung BU-Typ U0, BU20-P16+A0+2B, VPE 1 HW-Funktionsstand Ab FS10 Versorgungsspannung Nennwert (DC) Siehe Handbuch 120 V •...
  • Seite 112 BaseUnits für Peripheriemodule 5.17 BU-Typ U0, Variante dunkel, ohne AUX-Klemmen Artikelnummer 6ES7193-6BP00-0BU0 50 °C • senkrechte Einbaulage, max. Höhe im Betrieb bezogen auf Meeresspiegel 2 000 m; Auf Anfrage: Aufstellhöhen größer 2 • Aufstellungshöhe über NN, max. 000 m Anschlusstechnik Klemmen Push-In-Klemme •...

  • Seite 113: Baseunits Für Motorstarter

    Eigenschaften des Einspeisebusses • Der Einspeisebus wird durch das Verbinden der BaseUnits aufgebaut, die Verdrahtung erfolgt automatisch • Der Einspeisebus verteilt die Energie innerhalb einer Lastgruppe auf die SIMATIC ET 200SP Motorstarter • Die max. Stromtragfähigkeit beträgt bis zu 32 A (3-phasig) –...

  • Seite 114: Sicherheitsgerichtetes Abschalten

    BaseUnits für Motorstarter 6.2 Sicherheitsgerichtetes Abschalten Sicherheitsgerichtetes Abschalten Einzelabschaltung Mit den BaseUnits BU30-MS5 bis BU30-MS6 kann eine Einzelabschaltung mit Hilfe des F-DI realisiert werden. Die Einzelabschaltung in SIL3 KAT 4 PLe ist hier mit fehlersicheren Ansteuerbaugruppen in PP Schaltung oder PM Schaltung möglich. Bei Einzelverwendung der BU30-MS7 und BU30-MS10 ist grundsätzlich eine fehlersichere Ansteuerbaugruppen in PP Schaltung zu verwenden.

  • Seite 115: Bu30-Ms1 - Baseunit Mit Einspeisung Dc 24 V Und Ac 500 V

    BaseUnits für Motorstarter 6.3 BU30-MS1 - BaseUnit mit Einspeisung DC 24 V und AC 500 V BU30-MS1 - BaseUnit mit Einspeisung DC 24 V und AC 500 V 6.3.1 Produktübersicht Artikelnummer 3RK1908-0AP00-0AP0 Ansicht Bild 6-1 BaseUnit mit Einspeisung DC 24 V und AC 500 V BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 116 6.3 BU30-MS1 - BaseUnit mit Einspeisung DC 24 V und AC 500 V Eigenschaften • BaseUnit passend für alle fehlersicheren und nicht fehlersicheren SIMATIC ET 200SP High Feature Motorstarter • Das BaseUnit öffnet eine neue Potenzialgruppe (DC 24 V). Die Potenzialgruppe (DC 24 V) ist zum linken Nachbarmodul (BaseUnit, Interfacemodul/CPU) unterbrochen.

  • Seite 117: Anschließen

    L1(L), L2(N), L3, PE Energieeinspeisung Belegung wird durch den Motorstarter bestimmt. Weitere Informationen finden Sie im Gerätehandbuch ET 200SP Motorstarter (https://support.industry.siemens.com/cs/ww/de/view/109479973). T1, T2, T3, PE Motorabgang DC 24 V, M DC 24 V: Versorgungsspannung DC 24 V mit max. 7 A M: Masse BaseUnits (6ES7193-6BP.../3RK1908-0AP00…)
  • Seite 118 BaseUnits für Motorstarter 6.3 BU30-MS1 - BaseUnit mit Einspeisung DC 24 V und AC 500 V Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der BaseUnit mit Einspeisung DC 24 V und AC 500 V. ① Rückwandbus ② Motorstartermodul ③ Unterbrochene Powerschienen DC 24 V, M ④...

  • Seite 119: Technische Daten

    Uimp nach IEC 60947-1 Verdrahtung Push In Benötigtes Werkzeug zum Lösen: Normschraubendreher Gr. 1 (SZF1 - 0,6x3,5) Maße Breite 30 mm Höhe 215 mm Gewichte Gewicht, ca. 164 g Deratingtabelle im Gerätehandbuch SIMATIC ET 200SP Motorstarter (https://support.industry.siemens.com/cs/ww/de/view/109479973) BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 120: Bu30-Ms2 - Baseunit Mit Einspeisung Ac 500 V

    BaseUnits für Motorstarter 6.4 BU30-MS2 - BaseUnit mit Einspeisung AC 500 V BU30-MS2 - BaseUnit mit Einspeisung AC 500 V 6.4.1 Produktübersicht Artikelnummer 3RK1908-0AP00-0CP0 Ansicht Bild 6-3 BaseUnit mit Einspeisung AC 500 V BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 121 BaseUnits für Motorstarter 6.4 BU30-MS2 - BaseUnit mit Einspeisung AC 500 V Eigenschaften • BaseUnit passend für alle fehlersicheren und nicht fehlersicheren SIMATIC ET 200SP High Feature Motorstarter • Die BaseUnit übernimmt die Potenzialgruppe (DC 24 V) vom linken benachbarten Modul und leitet diese weiter.

  • Seite 122: Anschließen

    6.4.2 Anschließen Anschlussbelegung Anschlussbelegung für BaseUnit mit Einspeisung AC 500 V Klemme Erläuterungen L1(L), L2(N), L3, PE Energieeinspeisung Belegung wird durch den Motorstarter bestimmt. Siehe Gerätehandbuch ET 200SP Motorstarter (https://support.industry.siemens.com/cs/ww/de/view/109479973). T1, T2, T3, PE Motorabgang BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 123 BaseUnits für Motorstarter 6.4 BU30-MS2 - BaseUnit mit Einspeisung AC 500 V Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der BaseUnit mit Einspeisung AC 500 V. ① Rückwandbus ② Motorstartermodul ③ Verbundene Powerschienen DC 24 V, M ④ Unterbrochene AUX-Schiene ⑤...

  • Seite 124: Technische Daten

    Uimp nach IEC 60947-1 Verdrahtung Push In Benötigtes Werkzeug zum Lösen: Normschraubendreher Gr. 1 (SZF1 - 0,6x3,5) Maße Breite 30 mm Höhe 215 mm Gewicht, ca. 160 g Deratingtabelle im Gerätehandbuch SIMATIC ET 200SP Motorstarter (https://support.industry.siemens.com/cs/ww/de/view/109479973) BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 125: Bu30-Ms3 - Baseunit Mit Einspeisung Dc 24 V

    BaseUnits für Motorstarter 6.5 BU30-MS3 - BaseUnit mit Einspeisung DC 24 V BU30-MS3 - BaseUnit mit Einspeisung DC 24 V 6.5.1 Produktübersicht Artikelnummer 3RK1908-0AP00-0BP0 Ansicht Bild 6-5 BaseUnit mit Einspeisung DC 24 V BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 126 6.5 BU30-MS3 - BaseUnit mit Einspeisung DC 24 V Eigenschaften • BaseUnit passend für alle fehlersicheren und nicht fehlersicheren SIMATIC ET 200SP High Feature Motorstarter • Das BaseUnit öffnet eine neue Potenzialgruppe (DC 24 V). Die Potenzialgruppe (DC 24 V) ist zum linken Nachbarmodul (BaseUnit, Interfacemodul/CPU) unterbrochen.

  • Seite 127: Anschließen

    BaseUnits für Motorstarter 6.5 BU30-MS3 - BaseUnit mit Einspeisung DC 24 V 6.5.2 Anschließen Anschlussbelegung Anschlussbelegung für BaseUnit mit Einspeisung DC 24 V Klemme Erläuterungen T1, T2, T3, PE Motorabgang DC 24 V, M DC 24 V: Versorgungsnennspannung DC 24 V mit max. 7 A M: Masse Prinzipschaltbild Das folgende Bild zeigt den dreiphasigen Anschluss mit 24 V-Einspeisung und...

  • Seite 128: Technische Daten

    Uimp nach IEC 60947-1 Verdrahtung Push In Benötigtes Werkzeug zum Lösen: Normschraubendreher Gr. 1 (SZF1 - 0,6x3,5) Maße Breite 30 mm Höhe 215 mm Gewicht, ca. 152 g Deratingtabelle im Gerätehandbuch SIMATIC ET 200SP Motorstarter (https://support.industry.siemens.com/cs/ww/de/view/109479973) BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 129: Bu30-Ms4 - Baseunit Ohne Einspeisung

    BaseUnits für Motorstarter 6.6 BU30-MS4 - BaseUnit ohne Einspeisung BU30-MS4 - BaseUnit ohne Einspeisung 6.6.1 Produktübersicht Artikelnummer 3RK1908-0AP00-0DP0 Ansicht Bild 6-7 BaseUnit ohne Einspeisung BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 130 BaseUnits für Motorstarter 6.6 BU30-MS4 - BaseUnit ohne Einspeisung Eigenschaften • BaseUnit passend für alle fehlersicheren und nicht fehlersicheren SIMATIC ET 200SP High Feature Motorstarter • Mit dieser BaseUnit werden keine neuen Potenzialgruppen eröffnet. • Die BaseUnit übernimmt die Potenzialgruppe (DC 24 V) vom linken benachbarten Modul und leitet diese weiter.

  • Seite 131: Anschließen

    BaseUnits für Motorstarter 6.6 BU30-MS4 - BaseUnit ohne Einspeisung 6.6.2 Anschließen Anschlussbelegung Anschlussbelegung für BaseUnit ohne Einspeisung Klemme Erläuterungen T1, T2, T3, PE Motorabgang Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der BaseUnit ohne Einspeisung. ① Rückwandbus ② Motorstartermodul ③ Verbundene Powerschienen DC 24 V, M ④...

  • Seite 132: Technische Daten

    Uimp nach IEC 60947-1 Verdrahtung Push In Benötigtes Werkzeug zum Lösen: Normschraubendreher Gr. 1 (SZF1 - 0,6x3,5) Maße Breite 30 mm Höhe 215 mm Gewicht, ca. 150 g Deratingtabelle im Gerätehandbuch SIMATIC ET 200SP Motorstarter (https://support.industry.siemens.com/cs/ww/de/view/109479973) BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 133: Bu30-Ms5 Baseunit Mit Einspeisung Ac 500 V Und Einzel F-Di

    BaseUnits für Motorstarter 6.7 BU30-MS5 BaseUnit mit Einspeisung AC 500 V und Einzel F-DI BU30-MS5 BaseUnit mit Einspeisung AC 500 V und Einzel F-DI 6.7.1 Produktübersicht Artikelnummer 3RK1908-0AP00-0EP0 Ansicht Bild 6-9 BaseUnit mit AC 500 V und F-DI BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 134: Maximalausbau Des Einspeisebusses

    6.7 BU30-MS5 BaseUnit mit Einspeisung AC 500 V und Einzel F-DI Eigenschaften • BaseUnit passend für alle fehlersicheren SIMATIC ET 200SP High Feature Motorstarter • Die BaseUnit übernimmt die Potenzialgruppe (DC 24 V) vom linken benachbarten Modul und leitet diese weiter.

  • Seite 135: Anschließen

    T1, T2, T3, PE Motorabgang F-DI, M F-DI: Anschluss des fehlersicheren Signals M: Bezugspotential des fehlersicheren Signals L1(L), L2(N), L3, PE Energieeinspeisung Belegung wird durch den Motorstarter bestimmt. Weitere Infoirmationen finden Sie im Gerätehandbuch ET 200SP Motorstarter (https://support.industry.siemens.com/cs/ww/de/view/109479973). BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 136 BaseUnits für Motorstarter 6.7 BU30-MS5 BaseUnit mit Einspeisung AC 500 V und Einzel F-DI Prinzipschaltbild Das folgende Bild zeigt den zweiphasigen Anschluss mit 500 V AC-Einspeisung und F-DI: ① Rückwandbus ② Motorstartermodul ③ Verbundene Powerschienen DC 24 V, M ④ Unterbrochene AUX-Schiene ⑤...

  • Seite 137: Technische Daten

    Uimp nach IEC 60947-1 Verdrahtung Push In Benötigtes Werkzeug zum Lösen: Normschraubendreher Gr. 1 (SZF1 - 0,6x3,5) Maße Breite 30 mm Höhe 215 mm Gewicht, ca. 152 g Deratingtabelle im Gerätehandbuch SIMATIC ET 200SP Motorstarter (https://support.industry.siemens.com/cs/ww/de/view/109479973) BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 138: Bu30-Ms6 Base Unit Ohne Einspeisung Und Mit Einzel F-Di

    BaseUnits für Motorstarter 6.8 BU30-MS6 Base Unit ohne Einspeisung und mit Einzel F-DI BU30-MS6 Base Unit ohne Einspeisung und mit Einzel F-DI 6.8.1 Produktübersicht Artikelnummer 3RK1908-0AP00-0FP0 Ansicht Bild 6-11 BaseUnit ohne AC 500 V Einspeisung, mit F-DI BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 139 6.8 BU30-MS6 Base Unit ohne Einspeisung und mit Einzel F-DI Eigenschaften • BaseUnit passend für alle fehlersicheren SIMATIC ET 200SP High Feature Motorstarter • Mit dieser BaseUnit werden keine neuen Potenzialgruppen eröffnet. • Die BaseUnit übernimmt die Potenzialgruppe (DC 24 V) vom linken benachbarten Modul únd leitet diese weiter.

  • Seite 140: Anschließen

    BaseUnits für Motorstarter 6.8 BU30-MS6 Base Unit ohne Einspeisung und mit Einzel F-DI 6.8.2 Anschließen Anschlussbelegung Anschlussbelegung für BaseUnit mit Einspeisung DC 24 V Klemme Erläuterungen T1, T2, T3, PE Motorabgang F-DI, M F-DI: Anschluss des fehlersicheren Signals M: Bezugspotential des fehlersicheren Signals Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der BaseUnit ohne Einspeisung, jedoch mit fehlersicherem Eingang:...

  • Seite 141: Technische Daten

    Uimpnach IEC 60947-1 Verdrahtung Push In Benötigtes Werkzeug zum Lösen: Normschraubendreher Gr. 1 (SZF1 - 0,6x3,5) Maße Breite 30 mm Höhe 215 mm Gewicht, ca. 152 g Deratingtabelle im Gerätehandbuch SIMATIC ET 200SP Motorstarter (https://support.industry.siemens.com/cs/ww/de/view/109479973) BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 142: Bu30-Ms7 Baseunit Mit Einspeisung F-Di Und Ac 500 V

    BaseUnits für Motorstarter 6.9 BU30-MS7 BaseUnit mit Einspeisung F-DI und AC 500 V BU30-MS7 BaseUnit mit Einspeisung F-DI und AC 500 V 6.9.1 Produktübersicht Artikelnummer 3RK1908-0AP00-0GP0 Ansicht Bild 6-13 BaseUnit mit Einspeisung F-DI und AC 500 V BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 143: Maximalausbau F-Di-Weiterleitung

    6.9 BU30-MS7 BaseUnit mit Einspeisung F-DI und AC 500 V Eigenschaften • BaseUnit passend für alle fehlersicheren SIMATIC ET 200SP High Feature Motorstarter • Die BaseUnit übernimmt die Potenzialgruppe (DC 24 V) vom linken benachbarten Modul und leitet diese weiter.

  • Seite 144: Anschließen

    Klemme Erläuterungen L1(L), L2(N), L3, PE Energieeinspeisung Belegung wird durch den Motorstarter bestimmt. Weitere Informationen finden Sie im Gerätehandbuch ET 200SP Motorstarter (https://support.industry.siemens.com/cs/ww/de/view/109479973). T1, T2, T3, PE Motorabgang F-DI, M F-DI: Anschluss des fehlersicheren Signals M: Bezugspotential des fehlersicheren Signals BaseUnits (6ES7193-6BP.../3RK1908-0AP00…)
  • Seite 145 BaseUnits für Motorstarter 6.9 BU30-MS7 BaseUnit mit Einspeisung F-DI und AC 500 V Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der BaseUnit mit Einspeisung F-DI und AC 500 V. ① Rückwandbus ② Motorstartermodul ③ verbundene Powerschiene DC 24 V, M ④...

  • Seite 146: Technische Daten

    Uimp nach IEC 60947-1 Verdrahtung Push In Benötigtes Werkzeug zum Lösen: Normschraubendreher Gr. 1 (SZF1 - 0,6x3,5) Maße Breite 30 mm Höhe 215 mm Gewichte Gewicht, ca. 164 g Deratingtabelle im Gerätehandbuch SIMATIC ET 200SP Motorstarter (https://support.industry.siemens.com/cs/ww/de/view/109479973) BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 147: Bu30-Ms8 Baseunit Mit Einspeisung Ac 500 V Und Weiterleitung F-Di

    BaseUnits für Motorstarter 6.10 BU30-MS8 BaseUnit mit Einspeisung AC 500 V und Weiterleitung F-DI 6.10 BU30-MS8 BaseUnit mit Einspeisung AC 500 V und Weiterleitung F-DI 6.10.1 Produktübersicht Artikelnummer 3RK1908-0AP00-0HP0 Ansicht Bild 6-15 BaseUnit mit Einspeisung AC 500 V und Weiterleitung F-DI BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 148 6.10 BU30-MS8 BaseUnit mit Einspeisung AC 500 V und Weiterleitung F-DI Eigenschaften • BaseUnit passend für alle fehlersicheren SIMATIC ET 200SP High Feature Motorstarter • Die BaseUnit übernimmt die Potenzialgruppe (DC 24 V) vom linken benachbarten Modul und leitet diese weiter.

  • Seite 149: Anschließen

    Anschlussbelegung für BaseUnit mit Einspeisung AC 500 V und Weiterleitung F-DI Klemme Erläuterungen L1(L), L2(N), L3, PE Energieeinspeisung Belegung wird durch den Motorstarter bestimmt. Siehe Gerätehandbuch ET 200SP Motorstarter (https://support.industry.siemens.com/cs/ww/de/view/109479973). T1, T2, T3, PE Motorabgang BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 150 BaseUnits für Motorstarter 6.10 BU30-MS8 BaseUnit mit Einspeisung AC 500 V und Weiterleitung F-DI Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der BaseUnit mit Einspeisung AC 500 V. ① Rückwandbus ② Motorstartermodul ③ verbundene Powerschienen P24, M ④ unterbrochene F-DI-AUX-Schiene ⑤...

  • Seite 151: Technische Daten

    Uimp nach IEC 60947-1 Verdrahtung Push In Benötigtes Werkzeug zum Lösen: Normschraubendreher Gr. 1 (SZF1 - 0,6x3,5) Maße Breite 30 mm Höhe 215 mm Gewicht, ca. 160 g Deratingtabelle im Gerätehandbuch SIMATIC ET 200SP Motorstarter (https://support.industry.siemens.com/cs/ww/de/view/109479973) BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 152: Bu30-Ms9 Baseunit Mit Weiterleitung F-Di

    BaseUnits für Motorstarter 6.11 BU30-MS9 BaseUnit mit Weiterleitung F-DI 6.11 BU30-MS9 BaseUnit mit Weiterleitung F-DI 6.11.1 Produktübersicht Artikelnummer 3RK1908-0AP00-0JP0 Ansicht Bild 6-17 BaseUnit mit Weiterleitung F-DI BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 153 6.11 BU30-MS9 BaseUnit mit Weiterleitung F-DI Eigenschaften • BaseUnit passend für alle fehlersicheren SIMATIC ET 200SP High Feature Motorstarter • Mit dieser BaseUnit werden keine neuen Potenzialgruppen eröffnet. • Die BaseUnit übernimmt die Potenzialgruppe (DC 24 V) vom linken benachbarten Modul und leitet diese weiter.

  • Seite 154: Anschließen

    BaseUnits für Motorstarter 6.11 BU30-MS9 BaseUnit mit Weiterleitung F-DI 6.11.2 Anschließen Anschlussbelegung Anschlussbelegung für BaseUnit mit Einspeisung DC 24 V Klemme Erläuterungen T1, T2, T3, PE Motorabgang Prinzipschaltbild Das folgende Bild zeigt den dreiphasigen Anschluss mit 24 V-Einspeisung und Netzeinspeisung. ①...

  • Seite 155: Technische Daten

    Uimpnach IEC 60947-1 Verdrahtung Push In Benötigtes Werkzeug zum Lösen: Normschraubendreher Gr. 1 (SZF1 - 0,6x3,5) Maße Breite 30 mm Höhe 215 mm Gewicht, ca. 152 g Deratingtabelle im Gerätehandbuch SIMATIC ET 200SP Motorstarter (https://support.industry.siemens.com/cs/ww/de/view/109479973) BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 156: Bu30-Ms10 Baseunit Mit Einspeisung F-Di

    BaseUnits für Motorstarter 6.12 BU30-MS10 BaseUnit mit Einspeisung F-DI 6.12 BU30-MS10 BaseUnit mit Einspeisung F-DI 6.12.1 Produktübersicht Artikelnummer 3RK1908-0AP00-0KP0 Ansicht Bild 6-19 BU30-MS10 BaseUnit mit Einspeisung F-DI BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 157 6.12 BU30-MS10 BaseUnit mit Einspeisung F-DI Eigenschaften • BaseUnit passend für alle fehlersicheren SIMATIC ET 200SP High Feature Motorstarter • Mit dieser BaseUnit werden keine neuen Potenzialgruppen eröffnet. • Die BaseUnit übernimmt die Potenzialgruppe (DC 24 V) vom linken benachbarten Modul und leitet diese weiter.

  • Seite 158: Anschließen

    BaseUnits für Motorstarter 6.12 BU30-MS10 BaseUnit mit Einspeisung F-DI 6.12.2 Anschließen Anschlussbelegung Anschlussbelegung für BaseUnit mit Einspeisung Klemme Erläuterungen T1, T2, T3, PE Motorabgang F-DI, M F-DI: Anschluss des fehlersicheren Signals M: Bezugspotential des fehlersicheren Signals Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der BaseUnit mit Einspeisung F-DI. ①...

  • Seite 159: Technische Daten

    IEC 60947-1 Verdrahtung Push In Benötigtes Werkzeug zum Lösen: Normschraubendreher Gr. 1 (SZF1 - 0,6x3,5) Maße Breite 30 mm Höhe 215 mm Gewicht, ca. 150 g Deratingtabelle im Gerätehandbuch SIMATIC ET 200SP Motorstarter (https://support.industry.siemens.com/cs/ww/de/view/109479973) BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 160: Potenzialverteilermodule

    Potenzialverteilermodule Einleitung Eigenschaften von Potenzialverteilermodulen Ein Potenzialverteilermodul (PotDis-Modul) wird aus Potenzialverteiler-BaseUnit (PotDis-BU) und einem darauf gesteckten Potenzialverteiler-Terminalblock (PotDis-TB) aufgebaut. Mit den verschiedenen PotDis-BU und PotDis-TB ist eine systemintegrierte Potenzialverteilung möglich . Potenzialverteilermodule können Sie an beliebiger Stelle innerhalb des Dezentralen Peripheriesystem ET 200SP platzieren.
  • Seite 161 Projektierbar ab Version HSP0241 zu V15 Update 1 • Projektierbar ab Version STEP 7 HSP0293 zu V5.5 SP4 • Projektierbar ab Version Weitere Informationen zum Einsatz der Potenzialverteilermodule finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 162: Potdis-Bu Typ P1, Variante Hell

    Potenzialverteilermodule 7.2 PotDis-BU Typ P1, Variante hell PotDis-BU Typ P1, Variante hell 7.2.1 Kurzbezeichnung Kurzbezeichnung Variante hell mit 16 Klemmen zu P1 + 2 Einspeiseklemmen P1/P2. Kurzbezeichnung: PotDis-BU-P1/D-R. D steht für neue Potenzialgruppe, dh. P1, P2, AUX nach links getrennt, R steht für rote Federöffner.
  • Seite 163 Potenzialverteilermodule 7.2 PotDis-BU Typ P1, Variante hell Eigenschaften • BaseUnit passend für alle PotDis-Terminalblöcke des Typs "P1/P2/N0/P0". Erkennbar an Frontbelaserung und/oder den letzten beiden Ziffern in der Artikelnummer. – Versorgungsspannung (Klemme P1, P2) bis DC 48 V/10 A – Stromtragfähigkeit je Klemme: Max.10 A •...

  • Seite 164: Anschließen

    Potenzialverteilermodule 7.2 PotDis-BU Typ P1, Variante hell 7.2.3 Anschließen Anschlussbelegung Anschlussbelegung für BaseUnit PotDis-BU Typ P1, Variante hell Klemme Erläuterungen Versorgungsnennspannung bis DC 48 V mit max. 10 A (17 Klemmen) Masse (1 Klemme) Prinzipschaltbild ① Rückwandbus ② Terminalblock PotDis-TB ③...

  • Seite 165: Technische Daten

    Potenzialverteilermodule 7.2 PotDis-BU Typ P1, Variante hell 7.2.4 Technische Daten Technische Daten des BaseUnits PotDis-BU Typ P1, Variante hell Artikelnummer 6ES7193-6UP00-0DP1 Allgemeine Informationen Produkttyp-Bezeichnung PotDis-BU Typ P1, Variante hell, VPE 1 HW-Funktionsstand Ab FS10 Versorgungsspannung Nennwert (DC) 48 V; max. •...
  • Seite 166 Potenzialverteilermodule 7.2 PotDis-BU Typ P1, Variante hell Artikelnummer 6ES7193-6UP00-0DP1 2,5 mm² • Anschlussquerschnitt max. 17 Klemmen zu P1, 1 Klemme zu P2 • Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene Maße Breite 15 mm Höhe 117 mm Tiefe 35 mm Gewichte Gewicht, ca.

  • Seite 167: Potdis-Bu Typ P1, Variante Dunkel

    Potenzialverteilermodule 7.3 PotDis-BU Typ P1, Variante dunkel PotDis-BU Typ P1, Variante dunkel Kurzbezeichnung Variante dunkel mit 16 Klemmen zu P1 + 2 Einspeiseklemmen P1/P2. Kurzbezeichnung: PotDis-BU-P1/B-R. B steht für gebrückte Potenzialgruppe, dh. P1, P2, AUX nach links gebrückt, R steht für rote Federöffner.
  • Seite 168 Potenzialverteilermodule 7.3 PotDis-BU Typ P1, Variante dunkel Eigenschaften • BaseUnit passend für alle PotDis-Terminalblöcke des Typs "P1/P2/N0/P0". Erkennbar an Frontbelaserung und/oder den letzten beiden Ziffern in der Artikelnummer. – Stromtragfähigkeit je Klemme: Max. 10 A • BaseUnit führt die Potenzialgruppe weiter. Die selbstaufbauenden Potenzialschienen P1, P2 und die AUX-Schiene sind zum linken Nachbarmodul (BaseUnit) verbunden.

  • Seite 169: Anschließen

    Potenzialverteilermodule 7.3 PotDis-BU Typ P1, Variante dunkel 7.3.2 Anschließen Anschlussbelegung Anschlussbelegung für BaseUnit PotDis-BU Typ P1, Variante dunkel Klemme Erläuterungen Versorgungsnennspannung bis DC 48 V mit max. 10 A (17 Klemmen) Masse (1 Klemme) Prinzipschaltbild ① Rückwandbus ② Terminalblock PotDis-TB ③...

  • Seite 170: Technische Daten

    Potenzialverteilermodule 7.3 PotDis-BU Typ P1, Variante dunkel 7.3.3 Technische Daten Technische Daten des BaseUnits PotDis-BU Typ P1, Variante dunkel Artikelnummer 6ES7193-6UP00-0BP1 Allgemeine Informationen Produkttyp-Bezeichnung PotDis-BU Typ P1, Variante dunkel, VPE 1 HW-Funktionsstand Ab FS10 Versorgungsspannung Nennwert (DC) 48 V; max. •...
  • Seite 171 Potenzialverteilermodule 7.3 PotDis-BU Typ P1, Variante dunkel Artikelnummer 6ES7193-6UP00-0BP1 2,5 mm² • Anschlussquerschnitt max. 17 Klemmen zu P1, 1 Klemme zu P2 • Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene Maße Breite 15 mm Höhe 117 mm Tiefe 35 mm Gewichte Gewicht, ca.

  • Seite 172: Potdis-Bu Typ P2, Variante Hell

    Potenzialverteilermodule 7.4 PotDis-BU Typ P2, Variante hell PotDis-BU Typ P2, Variante hell 7.4.1 Kurzbezeichnung Kurzbezeichnung Variante hell mit 16 Klemmen zu P2 + 2 Einspeiseklemmen P1/P2. Kurzbezeichnung: PotDis-BU-P2/D-B. D steht für neue Potenzialgruppe, dh. P1, P2, AUX nach links getrennt, B steht für blaue Federöffner.
  • Seite 173 Potenzialverteilermodule 7.4 PotDis-BU Typ P2, Variante hell Eigenschaften • BaseUnit passend für alle PotDis-Terminalblöcke des Typs "P1/P2/N0/P0". Erkennbar an Frontbelaserung und/oder den letzten beiden Ziffern in der Artikelnummer. – Versorgungsspannung (Klemme P1, P2) bis DC 48 V/10 A – Stromtragfähigkeit je Klemme: Max.10 A •...

  • Seite 174: Anschließen

    Potenzialverteilermodule 7.4 PotDis-BU Typ P2, Variante hell 7.4.3 Anschließen Anschlussbelegung Anschlussbelegung für PotDis-BU Typ P2, Variante hell Klemme Erläuterungen Versorgungsnennspannung bis DC 48 V mit max. 10 A (1 Klemme) Masse (17 Klemmen) Prinzipschaltbild ① Rückwandbus ② Terminalblock PotDis-TB ③ Klemmen mit Verbindung zu Masse P2 ④...

  • Seite 175: Technische Daten

    Potenzialverteilermodule 7.4 PotDis-BU Typ P2, Variante hell 7.4.4 Technische Daten Technische Daten des BaseUnits PotDis-BU Typ P2, Variante hell Artikelnummer 6ES7193-6UP00-0DP2 Allgemeine Informationen Produkttyp-Bezeichnung PotDis-BU Typ P2, Variante hell, VPE 1 HW-Funktionsstand Ab FS10 Versorgungsspannung Nennwert (DC) 48 V; max. •...
  • Seite 176 Potenzialverteilermodule 7.4 PotDis-BU Typ P2, Variante hell Artikelnummer 6ES7193-6UP00-0DP2 2,5 mm² • Anschlussquerschnitt max. 18; 17 Klemmen zu P2, 1 Klemme zu P1 • Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene Maße Breite 15 mm Höhe 117 mm Tiefe 35 mm Gewichte Gewicht, ca.

  • Seite 177: Potdis-Bu Typ P2, Variante Dunkel

    Potenzialverteilermodule 7.5 PotDis-BU Typ P2, Variante dunkel PotDis-BU Typ P2, Variante dunkel 7.5.1 Kurzbezeichnung Kurzbezeichnung Variante dunkel mit 16 Klemmen zu P2 + 2 Einspeiseklemmen P1/P2. Kurzbezeichnung: PotDis-BU-P2/B-B. B steht für gebrückte Potenzialgruppe, d. h. P1, P2, AUX nach links gebrückt, B steht für blaue Federöffner.
  • Seite 178 Potenzialverteilermodule 7.5 PotDis-BU Typ P2, Variante dunkel Eigenschaften • BaseUnit passend für alle PotDis-Terminalblöcke des Typs "P1/P2/N0/P0". Erkennbar an Frontbelaserung und/oder den letzten beiden Ziffern in der Artikelnummer. – Stromtragfähigkeit je Klemme: Max.10 A • BaseUnit führt die Potenzialgruppe weiter. Die selbstaufbauenden Potenzialschienen P1, P2 und die AUX-Schiene sind zum linken Nachbarmodul (BaseUnit) verbunden.

  • Seite 179: Anschließen

    Potenzialverteilermodule 7.5 PotDis-BU Typ P2, Variante dunkel 7.5.3 Anschließen Anschlussbelegung Anschlussbelegung für PotDis-BU Typ P2, Variante dunkel Klemme Erläuterungen Versorgungsnennspannung bis DC 48 V mit max. 10 A (1 Klemme) Masse (17 Klemmen) Prinzipschaltbild ① Rückwandbus ② Terminalblock PotDis-TB ③ Klemmen mit Verbindung zu Masse P2 ④...

  • Seite 180: Technische Daten

    Potenzialverteilermodule 7.5 PotDis-BU Typ P2, Variante dunkel 7.5.4 Technische Daten Technische Daten des BaseUnits PotDis-BU Typ P2, Variante dunkel Artikelnummer 6ES7193-6UP00-0BP2 Allgemeine Informationen Produkttyp-Bezeichnung PotDis-BU Typ P2, Variante dunkel, VPE 1 HW-Funktionsstand Ab FS10 Versorgungsspannung Nennwert (DC) 48 V; max. •...
  • Seite 181 Potenzialverteilermodule 7.5 PotDis-BU Typ P2, Variante dunkel Artikelnummer 6ES7193-6UP00-0BP2 2,5 mm² • Anschlussquerschnitt max. 18; 17 Klemmen zu P2, 1 Klemme zu P1 • Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene Maße Breite 15 mm Höhe 117 mm Tiefe 35 mm Gewichte Gewicht, ca.

  • Seite 182: Potdis-Tb

    Potenzialverteilermodule 7.6 PotDis-TB PotDis-TB 7.6.1 Produktübersicht Artikelnummer • Terminalblock PotDis-TB-P1-R: 6ES7193-6TP00-0TP1 • Terminalblock PotDis-TB-P2-B: 6ES7193-6TP00-0TP2 • Terminalblock PotDis-TB-n.c.-G: 6ES7193-6TP00-0TN0 • Terminalblock PotDis-TB-BR-W: 6ES7193-6TP00-0TP0 Ansicht ① PotDis-TB-P1-R ② PotDis-TB-P2-B ③ PotDis-TB-n.c.-G ④ PotDis-TB-BR-W Bild 7-9 PotDis-Terminalblöcke BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 183 Potenzialverteilermodule 7.6 PotDis-TB Eigenschaften • Terminalblöcke passend für alle BaseUnits PotDis-BU – Stromtragfähigkeit je Klemme: Max. 10 A • 18 Klemmen – Terminalblock PotDis-TB-P1-R: Rote Klemmen mit Verbindung zur Versorgungsspannung P1 der BaseUnit PotDis-BU – Terminalblock PotDis-TB-P2-B: Blaue Klemmen mit Verbindung zur Masse P2 der BaseUnit PotDis-BU –...
  • Seite 184 Potenzialverteilermodule 7.6 PotDis-TB • Anschlusstechnik in Ausführung Push-In-Klemme • Zuordnung der Farbkennzeichnungsschilder finden Sie im Systemhandbuch ET 200SP unter Zubehör. ACHTUNG Verwendung von Farbkennzeichnungsschildern Prüfen Sie vor der Inbetriebnahme der Anlage, ob die angebrachten Farbkennzeichnungsschilder dem verdrahteten Potenzial entsprechen. ACHTUNG Spannungen größer SELV/PELV Spannungen größer SELV/PELV sind nur für die PotDis-TBs BR (bridged) und NC (not connected) zulässig.

  • Seite 185: Anschließen

    Potenzialverteilermodule 7.6 PotDis-TB 7.6.2 Anschließen Anschlussbelegung Anschlussbelegung für Terminalblock PotDis-TB Terminalbloc Klemme Erläuterungen PotDis-TB-P1- Versorgungsnennspannung bis DC 48 V mit max. 10 A (18 rote Klemmen) PotDis-TB-P2- Masse (18 blaue Klemmen) PotDis-TB- n c. (not connected) Klemmen frei verwendbar bis AC 230 V mit max. 10 A (18 n.c.-G graue Klemmen).

  • Seite 186: Technische Daten

    Potenzialverteilermodule 7.6 PotDis-TB 7.6.3 Technische Daten Technische Daten Terminalblock PotDis-TB-P1_R Artikelnummer 6ES7193-6TP00-0TP1 Allgemeine Informationen Produkttyp-Bezeichnung PotDis-TB-P1-R, VPE 1 HW-Funktionsstand Ab FS10 Versorgungsspannung Nennwert (DC) 48 V; max. • für P1- und P2-Schiene 48 V; max. • für Prozessklemmen externe Absicherung für Versorgungsleitungen Ja;...
  • Seite 187 Potenzialverteilermodule 7.6 PotDis-TB Artikelnummer 6ES7193-6TP00-0TP1 Maße Breite 15 mm Höhe 74 mm Tiefe 34 mm Gewichte Gewicht, ca. 24 g Technische Daten Terminalblock PotDis-TB-P2-B Artikelnummer 6ES7193-6TP00-0TP2 Allgemeine Informationen Produkttyp-Bezeichnung PotDis-TB-P2-B, VPE 1 HW-Funktionsstand Ab FS10 Versorgungsspannung Nennwert (DC) 48 V; max. •...
  • Seite 188 Potenzialverteilermodule 7.6 PotDis-TB Artikelnummer 6ES7193-6TP00-0TP2 2,5 mm²; 1,5 mm² mit Aderendhülse • Anschlussquerschnitt max. • Anzahl der Prozessklemmen zum Peripheriemodul • Anzahl der Klemmen zur AUX-Schiene • Anzahl Zusatzklemmen • Anzahl Klemmen mit Verbindung zur P1- und P2-Schiene Maße Breite 15 mm Höhe 74 mm...
  • Seite 189 Potenzialverteilermodule 7.6 PotDis-TB Artikelnummer 6ES7193-6TP00-0TN0 Zubehör Farbkodierschilder CC10 • für Prozessklemmen Anschlusstechnik Klemmen Push-In-Klemme • Klemmentyp 0,14 mm²; 0,2 mm² ohne Aderendhülse • Anschlussquerschnitt min. 2,5 mm²; 1,5 mm² mit Aderendhülse • Anschlussquerschnitt max. • Anzahl der Prozessklemmen zum Peripheriemodul •...
  • Seite 190 Potenzialverteilermodule 7.6 PotDis-TB Artikelnummer 6ES7193-6TP00-0TP0 Umgebungsbedingungen Umgebungstemperatur im Betrieb -30 °C • waagerechte Einbaulage, min. 60 °C • waagerechte Einbaulage, max. -30 °C • senkrechte Einbaulage, min. 50 °C • senkrechte Einbaulage, max. Höhe im Betrieb bezogen auf Meeresspiegel 5 000 m; Einschränkungen bei Aufstellhöhen > 2 •...

  • Seite 191: Maßbilder Interfacemodule

    Maßbilder Interfacemodule Maßbild BU-Typ M0 Das folgende Bild zeigt als Beispiel das Maßbild der BU-Typ M0 mit gestecktem Interfacemodul. Bild A-1 Maßbild BU-Typ M0 BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 192: Maßbilder Peripheriemodule

    Maßbilder Peripheriemodule Maßbild BU15-P16+A10+2D, BU15-P16+A10+2B, BU15-P16+A0+12D/T, BU15-P16+A0+12B/T Das folgende Bild zeigt als Beispiel das Maßbild der BU15-P16+A10+2D mit gestecktem Peripheriemodul. Bild B-1 Maßbild BU15-P16+A10+2D BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
  • Seite 193 Maßbilder Peripheriemodule Maßbild BU15-P16+A0+2D, BU15-P16+A0+2B, BU15-P16+A0+2D/T, BU15-P16+A0+2B/T Das folgende Bild zeigt als Beispiel das Maßbild der BU15-P16+A0+2D mit gestecktem Peripheriemodul. Bild B-2 Maßbild BU15-P16+A0+2D BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 194: Maßbild Prüfspitze Für Messabgriff

    Maßbilder Peripheriemodule Maßbild BU20-P6+A2+4D, BU20-P6+A2+4B, BU20-P12+A4+0B, BU20-P12+A0+0B, BU20- P12+A0+4B, BU20-P8+A4+0B Das folgende Bild zeigt als Beispiel das Maßbild der BU20-P12+A4+0B mit gestecktem Peripheriemodul. Bild B-3 Maßbild BU20-P12+A4+0B Maßbild Prüfspitze für Messabgriff Das folgende Bild zeigt das Maßbild einer geeigneten Prüfspitze für den Messabgriff an der BaseUnit.

  • Seite 195: Maßbilder Motorstarter

    Maßbilder Motorstarter Maßbild BU30-MS1, BU30-MS2, BU30-MS3, BU30-MS4, BU30-MS5, BU30-MS6, BU30-MS7, BU30- MS8, BU30-MS9, BU30-MS10 Das folgende Bild zeigt als Beispiel das Maßbild des BU30-MS-1 mit gestecktem Motorstartermodul: Bild C-1 Maßbild BU30-MS1 BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...

  • Seite 196: Maßbilder Potenzialverteilermodule

    Maßbilder Potenzialverteilermodule Maßbild Das folgende Bild zeigt als Beispiel das Maßbild des PotDis-BU-P1/B-R mit gestecktem TerminalBlock PotDis-TB-P1-R. Bild D-1 Maßbild PotDis BU-P1/B-R mit gestecktem TerminalBlock BaseUnits (6ES7193-6BP.../3RK1908-0AP00…) Gerätehandbuch, 11/2022, A5E03727048-AL...
