Inhaltszusammenfassung für Siemens SIMATIC IPC327G
Seite 1
SIMATIC IPC327G Vorwort Übersicht SIMATIC Sicherheitshinweise Einbau und Anschluss des Geräts Industrial PC SIMATIC IPC327G Inbetriebnahme des Geräts und Gerätefunktionen Gerät erweitern und parametrieren Betriebsanleitung Wartung und Reparatur des Geräts Technische Daten Technischer Support Kennzeichnungen und Symbole Abkürzungsverzeichnis 09/2021 A5E51366282-AA...
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
• Produktinformationen "Wichtige Hinweise zu Ihrem Gerät" • SIMATIC IPC327G Quick Install Guide • Betriebsanleitung für SIMATIC IPC327G in Englisch, Deutsch, Chinesisch und Japanisch Wenn Sie das Gerät mit Betriebssystem bestellt haben, wird die Dokumentation im Format PDF auf einem USB-Stick geliefert (in mehreren Sprachen).
Seite 4
Vorwort Versionen Folgende Ausgaben der vorliegenden Betriebsanleitung wurden bereits veröffentlicht: Ausgabe Kommentar 09/2021 Erstausgabe SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...

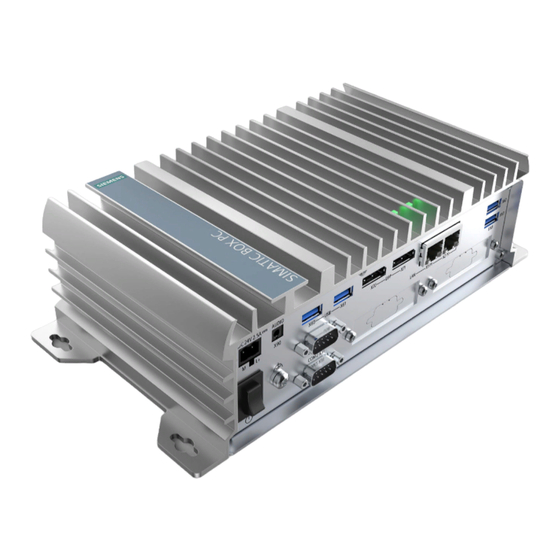

Übersicht Produktbeschreibung 1.1.1 Übersicht Der SIMATIC IPC327G verfügt über eine hohe Industriefunktionalität: • Kompakte Bauweise • Skalierbarkeit • Hohe Robustheit • Verschiedene Schnittstellen • Wartungsfreier Betrieb möglich SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Sie können sie nach Ihrem Bedarf installieren. Aufbau der Geräte 1.2.1 Ansichten des Geräts Vorderansicht und Seitenansicht Die Vorderansicht links ist die Standardeinbaulage, rechts die Seitenansicht. ① Kühlrippen ② LED-Anzeigen ③ Montagebohrungen für die Wandmontage SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Seite vonSiemens Industry Automation and Drive Technology (https://support.industry.siemens.com/cs/de/de/) Zubehör Für Ihr Gerät ist Zubehör von Siemens erhältlich. Es ist nicht im Lieferumfang enthalten. Weiteres Zubehör finden Sie im Internet unter: • Industry Mall (https://mall.industry.siemens.com) • Erweiterungskomponenten und Zubehör (https://w3.siemens.com/mcms/pc-based-...
Dies bedeutet, dass die Spannung in elektrischen Stromkreisen 30 V AC (eff.), 42,4 V AC (Spitze) bzw. 60 V DC unter NORMALEN BEDINGUNGEN sowie UNTER DER BEDINGUNG EINES EINZELFEHLERS, darunter auch einem Erdschluss in anderen Stromkreisen, nicht überschreiten darf. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Wird das Gerät im Umfeld industrieller Schalttechnik nach UL61010-2-201 betrieben, ist zu beachten, dass es als "offenes Gerät" ("Open equipment") eingestuft ist. Offene Geräte müssen in einem Gehäuse eingebaut werden, das den Benutzer vor Gefahren, einschließlich mechanischer, Stromschlag- und Brandgefahren schützt. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Seite 15
• Ersetzen Sie die Lithium-Batterie nur durch eine identische Batterie oder durch von SIEMENS empfohlene Typen (Artikelnummer: A5E48370874). • Welche Anforderungen für die Produktwartung gelten, erfahren Sie bei Siemens Service und Support (Seite 79). • Werfen Sie Lithium-Batterien nicht in offenes Feuer, löten Sie nicht am Zellengehäuse, öffnen Sie die Batterie nicht, schließen Sie die Batterie nicht kurz, verpolen Sie die...
Wenn Sie elektrostatisch gefährdete Bauteile berühren, können diese Bauteile durch Spannungen weit unter der menschlichen Wahrnehmungsschwelle zerstört werden. Beachten Sie bei der Arbeit mit Bauteilen, die durch elektrostatische Entladung zerstört werden können, die EGB-Richtlinie (Seite 56). SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
Das Gerät wurde anhand der geltenden technischen Normen geprüft und zertifiziert. In seltenen Fällen kann es während des Anlagenbetriebs zu Funktionseinschränkungen kommen. Vergewissern Sie sich über die korrekte Funktion der Anlage, um Funktionseinschränkungen zu vermeiden. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Eine beschädigte Verpackung ist ein Hinweis darauf, dass sich die Umgebungsbedingungen bereits auf das Gerät ausgewirkt haben. Das Gerät kann beschädigt sein. Entsorgen Sie die Originalverpackung nicht. Verpacken Sie das Gerät bei Transport und Lagerung. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Seite 20
7. Bewahren Sie die beiliegende Dokumentation an einem sicheren Ort auf. Sie benötigen die Dokumentation bei der erstmaligen Inbetriebnahme des Geräts oder falls im anschließenden Einsatz Probleme auftreten. 8. Zeichnen Sie die Identifikationsdaten des Geräts auf. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Ethernet-Adresse 1 (MAC) Produktetikett Ethernet-Adresse 2 (MAC) Produktetikett Die folgende Abbildung zeigt beispielhaft ein Produktetikett des SIMATIC IPC327G. COA-Aufkleber COA-Aufkleber mit Lizenzschlüssel ("Product Key") für Microsoft Windows: Der COA-Aufkleber befindet sich nur dann auf der Rückseite des Geräts, wenn das Betriebssystem Windows®...
Offene Geräte müssen in einem Gehäuse eingebaut werden, das den Benutzer vor Gefahren, einschließlich mechanischer, Stromschlag- und Brandgefahren schützt. • Montieren Sie das Gerät nur in einer der beschriebenen zulässigen Einbaulagen. • Beachten Sie bei der Installation im Schaltschrank die landesspezifischen Vorschriften. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Wenn die Montagefläche bei Wand- und Vertikalmontage keine ausreichende Tragfähigkeit aufweist, kann das Gerät herunterfallen und beschädigt werden. Stellen Sie sicher, dass die Montagefläche an der Wand das Vierfache des Gesamtgewichts des Geräts einschließlich Befestigungselementen tragen kann. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Hutschienenmontage Die Montage auf einer Normschiene ist bei Horizontalmontage des Geräts geeignet. Voraussetzungen • Eine Normschiene TH35-15 von SIEMENS, 35 mm, nach EN 60715:2001 Die Normschiene ist montiert. • Eine Normschienenhalterung Die Normschienenhalterung und zwei Schrauben sind in der Bestellvariante "Hutschienenbefestigung"...
• Vier Anker und vier Schrauben M4 Vorgehensweise zur Montage Platzieren Sie das Gerät auf der Montageebene. Markieren Sie die Befestigungsbohrungen. Stellen Sie die Befestigungsbohrungen her. Setzen Sie die Anker in die Bohrungen ein. Schrauben Sie das Gerät fest. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
• Trennen Sie das Gerät von der Spannungsversorgung früh genug, sobald sich ein Gewitter nähert. • Berühren Sie während eines Gewitters weder Hauptleitungen noch Datenübertragungskabel. • Halten Sie ausreichenden Abstand von elektrischen Leitungen, Verteileranlagen und Systemen. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Sicherungseinrichtung aus, die das Gerät von der Stromversorgung trennt. Die Funktionserde verbessert ferner die Ableitung von Störungen durch externe Netzkabel, Signalkabel oder Kabel für Peripheriebaugruppen zur Erde. Der Anschluss für die Funktionserde ist mit folgendem Symbol gekennzeichnet: SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Seite 28
Klemmen Sie den Kabelschuh an die Funktionserde an. Befestigen Sie den Kabelschuh fest am Funktionserdeanschluss am Gerät mit Hilfe des M4-Gewindes (siehe Kennzeichnung). Schließen Sie die Funktionserde am Funktionserdeanschluss des Schaltschranks oder der Anlage an, in dem/der das Gerät installiert wird. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
• Ein zweiadriges Kabel, das folgende Anforderungen erfüllt: – Kupferkabel (Cu) mit einem Querschnitt von 0,75 mm bis 2,5 mm – Bemessungstemperatur 75 °C • Anzugsmoment: 0,56 Nm. • Schlitzschraubendreher mit einer Klinge von ca. 3 mm. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Seite 30
Einbau und Anschluss des Geräts 3.3 Anschließen des Geräts Vorgehensweise Schalten Sie die 24-V-DC- Spannungsversorgung aus. Schließen Sie die Drähte der Spannungsversorgung an. Schließen Sie die Anschlussklemme an der gekennzeichneten Stelle an. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Netzwerk für die Feld- und Steuerungsebene. Hinweise dazu finden Sie auf der CD "SIMATIC NET Manual Collection". Das Softwarepaket und die Dokumentation gehören nicht zum Lieferumfang. Weitere Informationen Weitere Informationen finden Sie unter Technischer Support. (Seite 79) SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
• Das Gerät ist mit der Stromversorgung verbunden. • Die Funktionserde ist angeschlossen. • Die Verbindungskabel sind ordnungsgemäß eingesteckt. • Folgende Hardware ist für die Erstinbetriebnahme verfügbar: – eine USB-Tastatur – eine USB-Maus – ein Bildschirm/Display SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Region und Sprache ändern, finden Sie im Kapitel Betriebssystem erneut installieren (Seite 47). Vorgehensweise – Gerät ausschalten Verwenden Sie zum Ausschalten des Geräts immer die Funktion "Start" > "Herunterfahren". Weitere Informationen Informationen zu Ihrem Betriebssystem finden Sie im Internet unter: • Microsoft® Windows® 10 (https://support.industry.siemens.com/cs/ww/en/view/109749498) SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Vorgehensweise – Gerät öffnen Entfernen Sie die vier markierten Schrauben an der Geräterückwand. Heben Sie die Geräterückwand an. Vorgehensweise – Gerät schließen Führen Sie zum Schließen des Geräts die Schritte zum Öffnen des Geräts in umgekehrter Reihenfolge aus. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Einbau des M.2-Moduls Einführung in das M.2-Modul Siemens verwendet das M.2-Modul zur Erweiterung des Siemens IPC. Das Modul kann von Siemens oder von Fremdanbietern hergestellt sein. Das Gerät bietet eine oder mehrere M.2 Key B-Schnittstellen und mehrere Einbaulagen. Die M.2 Key B-Module (auch: Key B+M) können an die Schnittstellen-Steckplätze X100 oder X101 auf der Grundplatine...
Seite 36
Sie können eine 4G/5G-SIM-Karte in einem SIM-Kartensteckplatz für die Verbindung zum Netz einsetzen. Die SIM-Kartenfunktion ist jedoch nicht für normale Bereiche und für Ex- Bereiche zertifiziert. Voraussetzungen • Das Gerät ist geöffnet. • Ein Schraubendreher T8 SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Hinweis: Achten Sie darauf, dass die M.2-Modulplatine sich zwischen dem Kopf und dem Distanzstück der Montageschraube befindet. Wenn das M.2-Modul ein Kabel mit einer zusätzlichen Schnittstellenkarte für den Anschluss über die Gehäuseöffnung aufweist, ist folgende Vorgehensweise einzuhalten: SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Reihenfolge aus. Einbau und Ausbau der M.2 NVMe/ SATA SSD Voraussetzungen • Das Gerät ist von der Stromversorgung getrennt. • Das Gerät ist geöffnet. • Eine für Industrieanwendungen zugelassene M.2 NVMe/SATA SSD. • Ein Schraubendreher T10 SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
NVMe/SATA SSD sich zwischen dem Kopf und dem Distanzstück der Montageschraube befindet. Vorgehensweise – Ausbau der M.2 NVMe/SATA SSD Führen Sie zum Ausbau der M.2 NVMe/SATA SSD die oben beschriebenen Schritte für den Einbau der M.2 NVMe/SATA SSD in umgekehrter Reihenfolge aus. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Das Gerät enthält elektronische Bauteile, die durch elektrostatische Entladung zerstört werden können. Dadurch können Störungen oder Schäden an der Maschine oder Anlage verursacht werden. Ergreifen Sie die notwendigen Sicherheitsmaßnahmen, wenn Sie das Gerät öffnen. Ausführliche Informationen finden Sie im Kapitel EGB-Richtlinie (Seite 56). SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
"Gerät öffnen (Seite 34)". Reparaturen am Gerät können Sie mit folgenden Werkzeugen vornehmen: • Schraubendreher T20 für den Anschluss der Funktionserde • Schraubendreher T8 für Federschraube und M.2 Modul auf der Grundplatine • Schraubendreher T10 für alle übrigen Schrauben SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
öffnen Sie die Batterie nicht, schließen Sie die Batterie nicht kurz, verpolen Sie die Batterie nicht, erwärmen Sie die Batterie nicht über 100 °C und schützen Sie die Batterie vor direktem Sonnenlicht, Feuchtigkeit und Kondenswasser. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Seite 43
– Courant de charge anormal max. : 10 mA • Pour toute demande concernant la maintenance du produit, contactez le support technique (Seite 79) Siemens. • Ne jetez pas au feu des piles au lithium, n'effectuez pas de soudage sur la pile, ne la rechargez pas, ne l'ouvrez pas, ne la court-circuitez pas, n'intervertissez pas les pôles, ne...
DDR4 bis zu 3200MT/S SO-DIMM 260 Pin Voraussetzungen • Das Gerät ist von der Stromversorgung getrennt. • Alle Verbindungsleitungen am Gerät sind abgezogen. • Das Gerät ist geöffnet. • Für Schraubendreher T8, T10 und T20 geeignet SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Sicherheitsmaßnahmen. Beachten Sie die EGB-Vorschriften zur Handhabung elektrostatisch gefährdeter Bauteile. Hinweis Siemens empfiehlt Ihnen dringend, nur von Siemens freigegebenen Speichermodule zu verwenden. Siemens haftet nicht für Funktionsbeeinträchtigungen, die durch den Einsatz von Speichermodulen von Fremdanbietern entstehen können. Vorgehensweise - Speichermodul austauschen VORSICHT •...
Seite 46
Lösen Sie die vier markierten Schrauben an der Grundplatine mit einem Schraubendreher T10 und entfernen Sie dann die gesamte Grundplatine. Drücken Sie zum Entriegeln des Speichersockels die Halteklammern nach außen in Richtung der Pfeile. Ziehen Sie das Speichermodul vom Sockel ab. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Voraussetzungen • Das Betriebssystem Windows 10 ist auf Ihrem IPC installiert. • Sie müssen eine Maus, einen Bildschirm und eine Tastatur an den PC anschließen. • Sie benötigen außerdem den mit Ihrem IPC mitgelieferten USB-Stick. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
3. Klicken Sie auf Weiter, um fortzufahren. 4. Klicken Sie auf Akzeptieren, um die Lizenzvereinbarung zu akzeptieren. 5. Klicken Sie auf Installieren, um dem Computer die Anweisung zu geben, die Installation zu beginnen. Das Installationsprogramm wird gestartet. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Seite 49
1. Klicken Sie auf Step5: Intel® UHD Graphics Driver. 2. Klicken Sie auf , um den Intel® UHD Graphics -Treiber zu installieren. 3. Klicken Sie auf Ja, um die Frage nach der Verwaltung des Benutzerkontos zu bestätigen. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
, um den Audio Driver zu installieren. 3. Klicken Sie auf Weiter, um fortzufahren. 4. Klicken Sie auf Installieren, um dem Computer die Anweisung zu geben, die Installation zu beginnen. 5. Klicken Sie auf Fertigstellen. Das Installationsprogramm ist beendet. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
6.5 Recycling und Entsorgung Recycling und Entsorgung Die in dieser Betriebsanleitung beschriebenen Geräte sind wegen ihres geringen Schadstoffgehalts für eine Wiederverwertung geeignet. Wenden Sie sich an ein zertifiziertes Entsorgungsunternehmen, das eine umweltverträgliche Wiederverwertung und Entsorgung Ihrer Altgeräte gewährleistet. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Nachstehend sind die ggf. verfügbaren Zulassungen aufgeführt. Für das Gerät selbst gelten Zertifikate wie auf dem Produktetikett und dem Verpackungsetikett angegeben. ISO 9001-Zertifikat Das Siemens-Qualitätsmanagementsystem für alle Produktionsprozesse (Entwicklung, Produktion, Vertrieb und Service von Automatisierungsprodukten, -Systemen und -Lösungen) erfüllt die Anforderungen von ISO 9001:2015.
Avis Canadian Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Responsible party for Supplier's Declaration of Conformity Siemens Industry, Inc. Digital Factory - Factory Automation 5300 Triangle Parkway, Suite 100 Norcross, GA 30092 E-Mail an: (amps.automation@siemens.com)
Dieses Produkt entspricht den Anforderungen der EG-Richtlinie 2014/30/EU "Elektromagnetische Verträglichkeit". Das Gerät ist entsprechend der CE-Kennzeichnung für folgende Anwendungsbereiche ausgelegt: Anwendungsbereich Anforderungen an Funkstöraussendung Störfestigkeit Industriebereich EN 61000-6-4 +A1, CAN/CSA-CISPR EN 61000-6-2, NAMUR NE 21 22:10 SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Besonders wichtig ist das Material, mit dem eine elektrostatisch aufgeladene Person in Kontakt gerät. Die Grafik zeigt die maximalen elektrostatischen Spannungen, mit der eine Person je nach Feuchtigkeit und Material aufgeladen sein kann. Diese Werte entsprechen den Spezifikationen der IEC 61000-4-2. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Leiterbahnen berühren. Auf diese Weise wird verhindert, dass die Energie der Entladung die empfindlichen Komponenten erreicht und beschädigt. – Entladen Sie Ihren Körper elektrostatisch durch Berühren von geerdeten Metallteilen, bevor Sie Messungen an einer Baugruppe vornehmen. Verwenden Sie immer geerdete Messgeräte. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Technische Daten 7.3 Maßzeichnungen Maßzeichnungen 7.3.1 Maßzeichnung eines Geräts Wandmontage alle Maßangaben in mm SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Seite 59
Technische Daten 7.3 Maßzeichnungen Montage auf Normschiene alle Maßangaben in mm SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
(Entfernung 3 m) Störfestigkeit gegenüber • ± 2 kV (5 kHz /100 kHz) nach IEC 61000-4-4; Entladungsstoß leitungsgebundenen • ± 1kV Außenleiter - Außenleiter, ±2 kV Außenleiter - Erde Störaussendungen auf den Versorgungsleitungen nach IEC 61000-4-5; Spannungsstoß SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Seite 61
Speichererweiterung bis zu 16 GB mit folgenden Speichermodulen: • 4G DDR4 SDRAM • 8G DDR4 SDRAM • 16G DDR4 SDRAM Die maximale Geschwindigkeit des Hauptspeichers beträgt 3200 MT/s. Das Speichermodul unterstützt IBECC, sein Standardwert im BIOS lautet "Disable". SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Seite 62
Weitere Informationen finden Sie im Kapitel "Strombedarf der Komponenten (Seite 64)". Anschluss eines DP-Monitors Tastatur, Maus Anschluss über USB-Schnittstelle Audio (optional) Anschluss für analoge Audioquelle und Lautsprecher Im BIOS-Setup kann die Unterstützung von RS232/RS422/RS485 für COM1-Schnittstelle und COM2- Schnittstelle konfiguriert werden. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
0 bis 2000 m 3000 m Bemessungstemperatur Geräteumgebung auf 2000 m. Luftdruck und Luftdichte nehmen bei abnehmender Höhe zu. Die Verwendung des Derating-Faktors für 0 m bis 2000 m bei Höhen unter dem Meeresspiegel gilt daher als konservativ. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
1,5 A (Steckplatz X101) Hinweis Gerät kann überhitzen! Die Stromversorgung kann keine unbegrenzte Leistung zur Verfügung stellen. Die Hilfskomponenten verbrauchen Energie und erzeugen Hitze. Das Gerät kann überhitzen. Das Gerät und die Hilfskomponenten werden dadurch beschädigt. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Aus: Port ist nicht aktiv LED 2 Oranges Leuchten: Port ist aktiv, aber ohne – Datenaktivität Oranges Blinken: Port ist aktiv, mit Datenaktivität Aus: Port ist nicht aktiv Die Ethernet-Schnittstelle unterstützt MDXI (Auto-Crossover) bei allen Übertragungsraten. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
SIO-Logikbaustein 8 CR F1h Watchdog-Steuerregister (Seite 74) SIO-Logikbaustein 8 CR F2h Watchdog-Zustandsregister (Seite 74) SIO-Logikbaustein 7 CR FDh Batteriestatus-Register (Seite 75) Weitere Informationen und Referenzcode für den Zugriff auf Super IO erhalten Sie beim Technischen Support von Siemens. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
01h: Timeout erfolgt nach einer Zyklusdauer, die Zykluszeit basiert per Analogie auf LD8 CRF0, bit[3]. 7.5.5.4 Watchdog-Zustandsregister Zustand Bedeutung der Bits Lesen/Schreib Lesen/Schreib Nicht für Watchdog verwendet Lesen/Schreib Nicht für Watchdog verwendet Nur Schreiben Auswahl Ereignis Watchdog-Timer I. Dieses Bit ist selbstlöschend. "1" SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Der Zustand der CMOS-Batterie wird überwacht; der Status (zwei Stufen) kann über das Batteriestatusregister ausgelesen werden. Bedeutung der Bits Batteriestatus-Register (nur Lesen, Adresse 404Dh) Bedeutung CMOS-Batteriekapazität ist noch ausreichend. CMOS-Batteriekapazität ist erschöpft (Restkapazität reicht noch für ca. einen Monat) CMOS-Batterie ist leer SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Bestellung sind eventuell einzelne BIOS-Untermenüs oder Setup-Parameter nicht vorhanden. Die Oberfläche Ihres BIOS-Setup kann von den Abbildungen in diesem Dokument abweichen. Sie finden eine ausführliche Beschreibung zur Firmware/BIOS-Beschreibung in der Betriebsanleitung (SIMATIC IPC227G, IPC277G, IPC327G, IPC377G) (https://support.industry.siemens.com/cs/ww/de/view/109797240). SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Wenn Sie für Ihr Gerät ein neues BIOS-Update erworben haben, gehen Sie zum Installieren des Updates wie folgt vor: 1. Schließen Sie das Gerät an die Stromversorgung an. 2. Kopieren Sie das BIOS-Update, das Sie von der Seite SIEMENS Industry Online Support (https://support.industry.siemens.com/cs/de/de/view/75842768) heruntergeladen haben, auf den USB-Stick.
Die CMOS-Uhr wurde ohne Batterie, z. B. während eines power Batteriewechsels, oder mit einer zu schwachen Batterie betrieben. Prüfen Sie die CMOS-Uhr. Keyboard error • Feld-PG: Interne Tastatur ist defekt und keine externe Tastatur angeschlossen • Andere Geräte: Tastatur defekt oder nicht angeschlossen SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Zusätzliche Informationen und Support für die beschriebenen Produkte finden Sie im Internet unter den folgenden Adressen: • Technischer Support (https://support.industry.siemens.com/cs/ww/de/) • Support-Anforderungsformular (https://support.industry.siemens.com/My/ww/en/requests#createRequest) • Aftersales-Informationssystem SIMATIC IPC/PG (http://www.siemens.com/asis) • SIMATIC-Dokumentationssammlung (http://www.siemens.com/simatic-tech-doku-portal) • Ihre örtliche Vertretung (http://w3.siemens.com/aspa_app/) • Schulungszentrum (https://www.sitrain-learning.siemens.com/PLG/?AppLang=en) • Industry Mall (https://mall.industry.siemens.com) Wenn Sie Ihren örtlichen Vertreter oder den Technischen Support kontaktieren, halten Sie...
2. Stellen Sie das Datum und/oder die Uhrzeit ein. Obwohl die Einstellung im Die Pufferbatterie ist leer. Tauschen Sie die Pufferbatterie aus. BIOS korrekt ist, werden weiterhin die falsche Zeit und das falsche Datum angezeigt. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Wenn der Fehler nicht mehr auftritt, war die Fehlerursache das verwendete Fremdanbietermodul. Ersetzen Sie das Fremdanbieter-Modul durch ein Modul von Siemens und wenden Sie sich an den Lieferanten des Moduls. Wenn das Gerät weiterhin abstürzt, setzen Sie sich mit dem Technischen Support in Verbindung.
Achtung, Funkeinrichtung Schloss ist geöffnet Vor dem Öffnen Netzstecker ziehen Öffnung für Kensington Schloss Achtung EGB (Elektrostatisch Warnung vor heißer Oberfläche Gefährdete Bauteile) Bedienelemente Symbol Bedeutung Symbol Bedeutung Ein-Aus-Schalter, ohne CD/DVD auswerfen Potenzialtrennung Ein-Aus-Taster, ohne Potenzialtrennung SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Prüfzeichen der Factory Mutual Research CE-Kennzeichen für die europäischen Kennzeichen der Federal Länder Communications Commission für USA EFUP (Environment Friendly Use Zulassung für Korea Period)-Kennzeichen für China Prüfzeichen der Underwriters Entsorgungshinweis, beachten Sie die Laboratories örtlichen Vorschriften SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Multimedia Card Reader (Potenzialausgleichsleitung) DisplayPort-Schnittstelle Smart Card Reader DVI-D-Schnittstelle Line In LAN-Schnittstelle, nicht zugelassen für Line Out den Anschluss von WAN oder Telefon Serielle Schnittstelle Mikrofon-Eingang USB-Schnittstelle Universal Audio Jack USB 2.0 Hispeed-Schnittstelle Kopfhörer-Ausgang USB 3.0 SuperSpeed-Schnittstelle SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Gleichstrom Data Carrier Detect Erkennung eines Trägersignals für die Datenübertragung. Direct Memory Access Disk Operating System DisplayPort Deutsche Gesellschaft zur Zertifizierung von Qualitätsmanagement mBH Data Set Ready Betriebsbereitschaft Data Terminal Ready Das Datenendgerät ist betriebsbereit SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Seite 86
Media access control Media access control MLFB Maschinenlesbare Fabrikatebezeichnung MRAM Magnetoresistive random-access Backup-Speicher memory Microsoft MTBF Mean Time Between Failures Multilanguage User Interface Sprachlokalisierung in Windows NEMA National Electrical Manufacturers Association NTFS New Technology File System SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Seite 87
Statischer Speicher mit wahlfreiem Zugriff (RAM) Solid State Drive, Halbleiterlaufwerk Thin-Film-Transistor Transmit Data Datenübertragungssignal UEFI Unified Extensible Firmware Interface, einheitliche erweiterbare Firmware- Schnittstelle Underwriters Laboratories Inc. US-amerikanische Organisation für Prüfungen und Zertifizierung nach nationalen und binationalen Normen. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Seite 88
Technologie von Intel, mit der eine abgeschlossene virtuelle Umgebung geschaffen wird. VT-d Virtualization Technology for Ermöglicht die direkte Zuordnung eines Geräts Directed I/O (z. B. Netzwerkadapter) zu einem virtuellen Gerät. Watchdog Programmüberwachung mit Fehlererkennung und Alarmauslösung. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Oberbegriff für alle Funktionen zur Steuerung und Überwachung der Ausführung von Anwenderprogrammen, zur Verteilung von Systemressourcen an die Anwenderprogramme und zur Aufrechterhaltung des Betriebs in Verbindung mit der Hardware (zum Beispiel Windows 7 Ultimate). Cache Zwischenspeicher (Pufferspeicher) für den schnellen Zugriff auf angeforderte Daten. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Die Energiemanagementfunktionen eines modernen PC erlauben die individuelle Kontrolle über den Stromverbrauch wesentlicher Rechnerkomponenten, z. B. Monitor, Festplatte und CPU, durch Begrenzen ihrer Aktivität je nach aktueller Belastung des Systems oder der Komponenten. Von besonderer Bedeutung ist Energiemanagement für mobile PCs. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Konfigurierbarer Schreibfilter, der es ermöglicht, einzelne Dateien vor Schreibzugriffen zu schützen. Formatierung Grundeinteilung des Speicherraums auf einem magnetischen Datenträger in Spuren und Sektoren. Das Formatieren löscht alle auf einem Datenträger vorhandenen Daten. Alle Datenmedien müssen vor dem ersten Gebrauch formatiert werden. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Mechanismus nur, wenn alle relevanten Systemkomponente wie Prozessoren, Betriebssysteme und Anwendungen unterstützt werden. Intel VT Die Intel Virtualization Technology (IVT) ist die Implementierung einer sicheren abgeschlossenen Umgebung für Applikationen. Für deren Anwendung ist eine spezielle Software (Virtualisierungssoftware) sowie ein VT-tauglicher Prozessor notwendig. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Legacy Boot Device Herkömmliches, als USB-Laufwerk nutzbares USB-Gerät. Lizenzschlüssel Der Lizenzschlüssel stellt den elektronischen Lizenzstempel einer Lizenz dar. Die Siemens AG vergibt für jede geschützte Software einen Lizenzschlüssel. Memory Card Speicherkarten im Kreditkartenformat. Sie dienen als Speicher für Anwenderprogramme und -parameter z.
Seite 94
PXE steht für Preboot Execution Environment und bezeichnet einen Server, der Teil einer Netzwerkumgebung ist und Software für die angeschlossenen Rechner bereitstellen kann, noch bevor diese mit dem Booten beginnen. Bei der Software, die so bereitgestellt wird, kann es sich zum Beispiel um Betriebssysteminstallationen oder Dienstprogramme handeln. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
Seite 95
Archivierungszwecke oder zum Schutz kritischer und nicht ersetzbarer Daten gegen Verlust dient, wenn die Arbeitskopie beschädigt wird. Bestimmte Anwendungen erzeugen automatisch Sicherungskopien von Datendateien und verwalten sowohl aktuelle als auch frühere Versionen auf der Festplatte. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
LAN-Schnittstelle zu starten. Warmstart Neustart eines Rechners nach Abbruch eines Programms. Das Betriebssystem wird geladen und wieder gestartet. Zum Veranlassen eines Neustarts kann die Tastenkombination Ctrl + Alt + Del (Strg + Alt + Entf) verwendet werden. SIMATIC IPC327G Betriebsanleitung, 09/2021, A5E51366282-AA...
