Seite 1 Vorwort ___________________ Produktbeschreibung ___________________ SIMATIC Sicherheitshinweise ___________________ Gerät einbauen und anschließen Industrie-PC SIMATIC IPC627E ___________________ Gerät in Betrieb nehmen ___________________ Gerät betreiben Betriebsanleitung ___________________ Gerät erweitern und parametrieren Gerät warten und instand setzen ___________________ Technische Daten ___________________ Maßbilder ___________________ Normen und Zulassungen...
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3: Vorwort
Vorwort Zweck der Betriebsanleitung Diese Betriebsanleitung enthält alle Informationen, um den SIMATIC IPC627E einzubauen, elektrisch anzuschließen, in Betrieb zu nehmen, Geräteerweiterungen auszuführen und um das Gerät zu warten und in Stand zu halten. Sie richtet sich an folgendes, qualifiziertes Fachpersonal: ●...
Seite 4 Disclaimer für Fremdsoftware-Updates Dieses Produkt beinhaltet Fremdsoftware. Für Updates/Patches an der Fremdsoftware übernimmt die Siemens AG die Gewährleistung nur, soweit diese im Rahmen eines Siemens Software Update Servicevertrags verteilt oder von der Siemens AG offiziell freigegeben wurden. Andernfalls erfolgen Updates/Patches auf eigene Verantwortung. Mehr...
Seite 5: Inhaltsverzeichnis
Einbau des Geräts mit dem Buchmontagekit ................. 44 3.2.5 Einbau des Geräts mit dem Buchmontagekit für frontseitigen PC-Schnittstellenabgang ..45 Gerät anschließen ........................46 3.3.1 Landesspezifische Hinweise zur Versorgungsspannung ............46 3.3.2 Potenzialausgleichsleitung anschließen ................. 47 SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 6 SIMATIC IPC DiagMonitor ..................... 68 Fernwartung des Geräts ......................69 5.5.1 Fernwartungsfunktionen ......................69 5.5.2 SIMATIC IPC Remote Manager ..................... 70 Trusted Platform Module (TPM) ..................... 71 Pufferspeicher NVRAM (optional) ..................71 Betrieb ohne Monitor und Tastatur ..................71 SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 7 Betriebssystem, Software und Treiber installieren ............... 109 7.4.1 Betriebssystem installieren ....................109 7.4.2 Software und Treiber installieren ..................109 Firmware/BIOS konfigurieren ....................109 Daten sichern und Partitionen ändern .................. 109 Recycling und Entsorgung ....................110 SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 8 Technische Daten der Schnittstellen ................... 120 8.10 Technische Daten der Betriebssysteme ................121 Maßbilder ............................... 123 Maßbilder des SIMATIC IPC627E (2 Erweiterungssteckplätze) ......... 123 Maßbilder des SIMATIC IPC627E (5 Erweiterungssteckplätze) ......... 127 Maßbild der Erweiterungskarten ..................131 Normen und Zulassungen ........................133 10.1...
Seite 9 Probleme beim Einsatz von Erweiterungskarten ..............157 Kennzeichen und Symbole ........................159 Überblick ..........................159 Sicherheit ..........................159 Bedienelemente ........................159 Zertifikate, Zulassungen und Kennzeichen ................160 Schnittstellen ......................... 161 Abkürzungsverzeichnis .......................... 163 Abkürzungen ......................... 163 Index ..............................165 SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 10 Inhaltsverzeichnis SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 11: Produktbeschreibung
Boot-Modi • Windows® Betriebssy- Informationen zu: mitgelieferter Datenträger • stem Inbetriebnahme des Betriebssy- • Online unter: • stems Microsoft® Windows® 10 Wiederherstellung des Betriebs- • (https://support.industry.siemens. systems com/cs/ww/de/view/109749498) Konfiguration des Betriebssy- • stems SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 12 • Partition Creator SIMATIC IPC Image Partition Sicherung und Wiederherstel- • Creator lung von Dateien, Verzeichnis- (https://support.industry.siemens. sen, Partitionen von Laufwerken. com/cs/de/de/view/21766418) SIMATIC NET Industrielle Kommunikation Online unter: • SIMATIC NET (http://w3.siemens.com/mcms/aut omation/de/industrielle- kommunikation/Seiten /Default.aspx) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 13: Produkt-Highlights
Produktbeschreibung 1.2 Produkt-Highlights Produkt-Highlights Der SIMATIC IPC627E ist ein leistungsstarker Industrie-PC. Er eignet sich hervorragend für PC-Anwendungen mit hoher Industriefunktionalität. Geräteansicht Hinweis Je nach bestellter Konfiguration können die in dieser Betriebsanleitung beschriebenen Merkmale und Abbildungen von den Merkmalen Ihres Geräts abweichen.
Seite 14 ● Betriebssystem vorinstalliert und aktiviert ● Schnelle Wiederherstellung des Auslieferungszustandes des Betriebssystems (von mitgeliefertem Datenträger) ● Gbit-LAN mit Teaming-Fähigkeit (3 x LAN 10/100/1000 Mbit/s Anschlüsse) ● Servicefreundlicher Geräteaufbau (Modifikationen, Service) ● Flexible Einsatzmöglichkeiten in verschiedensten Lagen SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 15: Anwendungsbereich
● Datenerfassung und -management Der SIMATIC IPC hat das CE-Kennzeichen für den Einsatz im Industriebereich und im Wohn-, Geschäfts- und Gewerbebereich und kann deshalb neben den Industrieanwendungen auch in der Gebäudeautomatisierung oder in öffentlichen Einrichtungen zum Einsatz kommen. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...

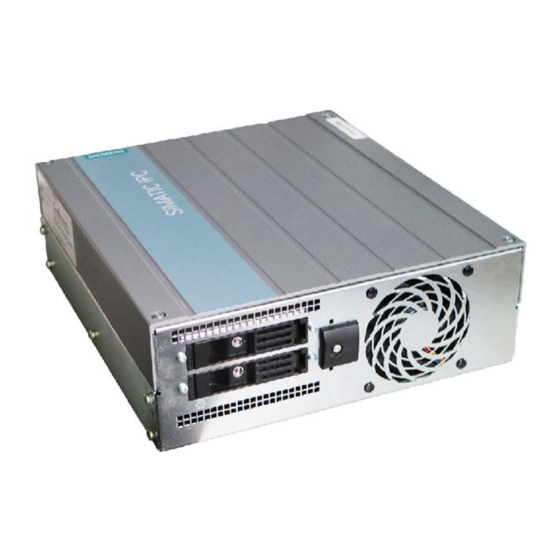

Seite 16: Äußerer Aufbau Des Geräts
X2P1, Mitte: RJ45-Ethernet-Anschluss 2 (shared PCI-Interrupt) mit 10/100/1000 Mbit/s • X3PI, rechts: RJ45-Ethernet-Anschluss 3 (shared PCI-Interrupt) mit 10/100/1000 Mbit/s • ⑦ 2 × USB USB 3.1 Gen. 2 Typ C high current, abwärts kompatibel zu USB 3.0/2.0/1.1 X61/X63 SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 17 Der Ein-Aus-Schalter trennt das Gerät nicht von der Stromversorgung. Stellung "EIN", wenn das Symbol "-)" nach innen ins Gerät gedrückt ist. Stellung im Auslieferungszustand ist "AUS". ⑫ PCI/PCIe- 2 Steckplätze für Erweiterungskarten (Slot1/X101, Slot2/X102) Erweiterungskarten, USB auf Erweite- rungskarte (optional) ⑬ Befestigungsschrau- ben für Zugentlastung SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 18: Gerät Mit Fünf Erweiterungssteckplätzen
2 × USB USB 3.1 Gen. 2 Typ C high current, abwärts kompatibel zu USB 3.0/2.0/1.1 X61/X63 ⑧ 2 × USB USB 3.1 Gen. 2 Typ A high current, abwärts kompatibel zu USB 3.0/2.0/1.1 X60/X62 SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 19: Gerät Mit Usb-Erweiterung (Optional)
5 Steckplätze für Erweiterungskarten (Slot1/X101, Slot2/X102, Slot3/X103, Slot4/X104, Erweiterungskarten, Slot5/X105) USB auf Erweite- rungskarte (optional) ⑬ Befestigungsschrau- ben für Zugentlastung Gerät mit USB-Erweiterung (optional) ⑫ An der Stelle der Abdeckung in der Abbildung oben befinden sich folgende Erweiterungskarten: ① X66, X67 SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 20: Geräterückseite
Produktbeschreibung 1.4 Äußerer Aufbau des Geräts 1.4.2 Geräterückseite ① Wechsellaufwerke Einbauplätze für Wechsellaufwerke ② Betriebsanzeigen RAID HDD-Alarm ③ Batteriefach CMOS-Pufferbatterie ④ Lüfter SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 21: Betriebsanzeigen
Informationen zum Ansteuern der LEDs bzw. des NVRAM unter einem Windows- Betriebssystem finden Sie im Kapitel "Pufferspeicher NVRAM (optional) (Seite 71)". Beispielprogramme zum Ansteuern der LEDs unter Windows-Betriebssystemen finden Sie im Internet unter folgender Adresse: Technical Support (https://support.industry.siemens.com/cs/ww/de/) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 22 Festplatte eines RAID-Systems in der RAID-Software". Beide blinken RAID synchronisiert Betriebsanzeige Ethernet-Schnittstellen Betriebsanzeige Status Bedeutung des Status LED 1 10 Mbit/s Leuchtet grün 100 Mbit/s Leuchtet orange 1000 Mbit/s LED 2 Leuchtet Verbindung besteht Blinkt Aktivität SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 23: Innerer Aufbau Des Geräts
Innerer Aufbau des Geräts ① Stromversorgung AC 100-240 V ② Einbauplätze für Wechsellaufwerke ③ Steckplätze für Erweiterungskarten ④ Kühlkörper des Prozessors ⑤ Steckplätze für Erweiterungskarten ⑥ Grundplatine ⑦ Steckplätze für Speichermodule ⑧ Niederhalter für Erweiterungskarten SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 24: Zubehör Und Ersatzteile
Zubehör und Ersatzteile 1.6.1 Zubehör: Hardware Für Ihr Gerät ist Zubehör von Siemens erhältlich, das nicht im Lieferumfang enthalten ist. Zubehör und Original-Ersatzteile über die SIEMENS Industry Mall beziehen 1. Navigieren Sie im Internet zur Industry Mall (https://mall.industry.siemens.com). 2. Loggen Sie sich mit Ihren Kundendaten ein.
Seite 25: Zubehör: Software
Selbst wenn das Betriebssystem nicht mehr startet, ist ein Zugriff möglich. Die iAMT-Funktionalität bieten Prozessoren des Typs i7. Weiterführende Informationen zu den Software-Produkten sowie Verweisen zum Online- Katalog und Bestellsystem (Industry Mall (https://mall.industry.siemens.com)) finden Sie auf der Homepage zu SIMATIC IPC Software (http://www.automation.siemens.com/mcms/pc- based-automation/de/industrie-pc/erweiterungskomponenten).
Seite 26 Produktbeschreibung 1.6 Zubehör und Ersatzteile SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 27: Sicherheitshinweise
• Trennen Sie das Gerät bei Arbeiten am Gerät oder bei längerer Nichtbenutzung immer vollständig von der Versorgungsspannung. • Bei Schaltschrankeinbau: Verwenden Sie, möglichst in Gerätenähe, einen zentralen, leicht zugänglichen Netztrennschalter. • Achten Sie beim Aufstellen des Geräts darauf, dass der Stromversorgungsstecker leicht zugänglich ist. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 28: Funktionseinschränkungen Vermeiden
Elektrostatisch gefährdete Bauteile (EGB) Im Gerät befinden sich elektronische Bauteile, die durch elektrostatische Ladungen zerstört werden können. Fehlfunktionen und eine Beschädigung der Maschine oder Anlage können die Folge sein. Treffen Sie schon beim Öffnen des Geräts entsprechende Vorsichtsmaßnahmen. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 29: Hinweise Zu Transport Und Lagerung
• Gleichen Sie es vor Inbetriebnahme der Raumtemperatur an. • Setzen Sie das Gerät nicht der direkten Wärmestrahlung eines Heizgeräts aus. • Bei Betauung schalten Sie das Gerät erst nach kompletter Trocknung ein oder nach einer Wartezeit von ca. 12 Stunden. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 30: Hinweise Zur Montage
Wenn die nachfolgenden Bedingungen bei der Montage des Systems nicht eingehalten werden, erlöschen die Zulassungen gemäß UL 61010-2-201, EN 61010-2-201 und es besteht Überhitzungsgefahr sowie Gefahr von Personenschäden. • Beachten Sie unbedingt die folgenden Hinweise zu Umgebungs- und Umweltbedingungen. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 31 Voraussetzung für die Zulassung bzw. den Betrieb ist deshalb der Einbau des Geräts in ein der UL 61010-2-201 entsprechendes Gehäuse. ● Stellen Sie sicher, dass der Freiraum im Bereich der Lüftungsschlitze mindestens 100 mm beträgt und verdecken Sie die Lüftungsschlitze des Gehäuses nicht. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 32: Hochfrequenzeinstrahlung
• Schalten Sie strahlende Geräte ab. • Reduzieren Sie die Funkleistung strahlender Geräte. • Beachten Sie die Angaben zur elektromagnetischen Verträglichkeit. • Beachten Sie die Angaben in den technischen Daten. Siehe auch Einbaulagen (Seite 42) Umgebungsbedingungen (Seite 117) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 33: Hinweise Zu Peripheriegeräten
• Der betroffene IPC muss ausgeschaltet sein und der Netzstecker muss gesteckt sein. • Während der Messung müssen alle Kabel aus der Anlage am IPC angeschlossen sein. • Alle anderen Komponenten der Anlage müssen aktiv sein. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 34: Hinweise Zu Geräte- Und Systemerweiterungen
Das Gerät ist für den Einsatz als Programmable Controller, Open Equipment nach IEC/EN/UL 61010-2-201 ausgelegt. Zwingende Voraussetzung für die Zulassung bzw. den Betrieb ist deshalb der Einbau des Geräts in ein der IEC/EN/UL 61010-2-201 entsprechendes Gehäuse. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 35: Haftungsbeschränkung
● Beachten Sie die Einbaubedingungen der Erweiterungskomponenten in der zugehörigen Dokumentation. ● Die UL-Zulassung des Geräts gilt nur, wenn UL-zugelassene Komponenten unter Beachtung ihres bestimmungsgemäßen Gebrauchs ("Conditions of Acceptability") eingesetzt werden. ● Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und Fremdkomponenten wird keine Haftung übernommen. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 36 Sicherheitshinweise 2.6 Hinweise zu Geräte- und Systemerweiterungen SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 37: Gerät Einbauen Und Anschließen
Auf dem mitgelieferten Datenträger (read only) finden Sie: ● Software und Tools zur Wiederherstellung Ihres bestellten Microsoft® Windows® Betriebssystems ● Gerätetreiber zur Installation in Betriebssystemen ● Quick Install Guide SIMATIC IPC627E ● Betriebsanleitung SIMATIC IPC627E ● Produktinformationen ● Firmware/BIOS-Beschreibung ● Betriebsanleitung für Ihr bestelltes Microsoft® Windows® Betriebssystem auf diesem Gerät...
Seite 38: Lieferung Prüfen
● Überwachungssoftware SIMATIC IPC DiagBase (nur bei installiertem Microsoft® Windows® Betriebssystem) Informationen zu weiterer Software für Ihr Gerät finden Sie unter: Zubehör und Ersatzteile (Seite 24). Gedruckte Dokumente ● Quick Install Guide SIMATIC IPC627E ● Produktinformation "Wichtige Hinweise zu Ihrem Gerät" ● SIMATIC IPC/PG-Qualitäts-Kontrollmeldung 3.1.2 Lieferung prüfen WARNUNG Stromschlag- und Brandgefahr durch beschädigtes Gerät...
Seite 39: Identifikationsdaten Des Geräts
Die folgenden Abbildungen sind Beispiele. Die Daten Ihres Geräts können von den Daten in diesen Beispielen abweichen. Typschild Die folgende Abbildung zeigt beispielhaft das Typschild des SIMATIC IPC627E. COA-Label Das COA-Label (Certificate of Authenticity) befindet sich auf der Rückseite des Geräts.
Seite 40: Gerät Einbauen
Falsche Befestigungselemente Wenn Sie für die Montage andere als die im Folgenden angegeben Schrauben verwenden, ist der sichere Einbau nicht gewährleistet. Das Gerät kann herunterfallen und beschädigt werden. • Verwenden Sie nur die angegebenen Schrauben. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 41: Siehe Auch
Kippdübel: Durchmesser 4 mm; (mindestens 13 mm dick) Länge mindestens 50 mm Metall 5 mm Durchmesser Metallschrauben: Durchmesser 4 mm; (mindesten 2 mm dick) Länge mindestens 15 mm Siehe auch Umgebungsbedingungen (Seite 117) Einbaulagen (Seite 42) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 42: Einbaulagen
Die Schnittstellen zeigen stellen zeigen nach rechts. nach links. In diesen Einbaulagen ist eine Schräglage von ±15° erlaubt. Lage 4 (Schnittstellen nach unten) Lage 5 (Schnittstellen nach oben) Siehe auch Hinweise zu Umgebungs- und Umweltbedingungen (Seite 30) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 43: Einbau Des Geräts Mit Wandmontageschienen
1. Entfernen Sie die Potenzialausgleichsschraube am Gerät und befestigen Sie diese an den Wandmontageschienen. 2. Befestigen Sie die Wandmontageschienen mit der folgenden Anzahl Schrauben am Gerät: – SIMATIC IPC627E: 6 Schrauben M4; Drehmoment 3 Nm SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 44: Einbau Des Geräts Mit Dem Buchmontagekit
Buchmontageblech. 2. Befestigen Sie das Buchmontageblech mit der folgenden Anzahl Schrauben am Gerät: – SIMATIC IPC627E: 4 bzw. 7 Schrauben M4; Drehmoment 3 Nm ① Entfernen Sie die Schraube und die Zahnscheibe und befestigen Sie diese nach der Montage des Buchmontageblechs wieder.
Seite 45: Einbau Des Geräts Mit Dem Buchmontagekit Für Frontseitigen Pc-Schnittstellenabgang
Aufbau zu realisieren. Hinweis Beachten Sie die Hinweise unter "Einbaulagen (Seite 42)". Befestigung des Buchmontageblechs am Gerät Befestigen Sie das Buchmontageblech mit fünf Schrauben M4 am Gerät. Zwei Schrauben oben und zwei unten am Gerät. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 46: Gerät Anschließen
Sicherheitsvorschriften des Landes entspricht, in dem das Gerät installiert wird. Netzanschlussleitungen und Gerätestecker müssen von einer anerkannten Prüfstelle des jeweiligen Landes zertifiziert oder zugelassen sein und die entsprechenden vorgeschriebenen Kennzeichnungen tragen. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 47: Potenzialausgleichsleitung Anschließen
Achten Sie darauf, dass die Potenzialausgleichsleitung großflächig mit dem Gehäuse kontaktiert ist. 2. Verbinden Sie die Potenzialausgleichsleitung mit dem zentralen Erdungspunkt des Schaltschranks. Achten Sie darauf, dass die Potenzialausgleichsleitung großflächig mit dem zentralen Erdungspunkt verbunden ist. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 48: Stromversorgung Anschließen
• Bei Schaltschrankeinbau: Verwenden Sie, möglichst in Gerätenähe, einen zentralen, leicht zugänglichen Netztrennschalter. • Achten Sie beim Aufstellen des Geräts darauf, dass der Stromversorgungsstecker leicht zugänglich ist. Hinweis Die Weitbereichs-Stromversorgung ist für 120/230/240V-Wechselstromnetze ausgelegt. Die Einstellung des Spannungsbereichs erfolgt automatisch. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 49: Voraussetzung
1. Stellen Sie sicher, dass sich der EIN-AUS-Schalter in Stellung '-' (Aus), befindet, damit beim Stecken des Netzkabels kein unbeabsichtigter Geräteanlauf stattfindet. 2. Verbinden Sie den Kaltgerätestecker mit dem Gerät. 3. Schrauben Sie bei Bedarf die beiliegende Steckerverriegelung an. 4. Verbinden Sie das Netzkabel mit der Schutzkontaktsteckdose. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 50: Stromversorgung Dc 24 V Anschließen
• Der Kabelquerschnitt muss an den Kurzschlussstrom der DC 24 V-Stromquelle angepasst sein, sodass bei Kurzschluss kein Schaden durch die Kabel entstehen kann. • Es dürfen nur Kabel mit einem Querschnitt von minimal 1,3 mm (AWG16) bis maximal 3,3 mm (AWG12) angeschlossen werden. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 51 Die DC 24 V-Stromversorgung besitzt einen Verpolungsschutz. Bei Verwechslung der Anschlussleitungen DC 24 V und Masse wird das Gerät nicht beschädigt, schaltet aber nicht ein. Nach korrektem Anschluss der Stromversorgung ist das Gerät wieder betriebsbereit. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 52: Peripheriegeräte Anschließen
Verlängerungen. 1. Schließen Sie Peripheriegeräte an die jeweiligen Schnittstellen an. Informationen zur Lage der Schnittstellen finden Sie unter "Gerätefront (Seite 16)". 2. Sichern Sie die Leitungen mit der Zugentlastung. Siehe: Ethernet/USB-Zugentlastung anschließen (Seite 55) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 53 "Multi-Monitoring (Seite 61) ". Die folgende Tabelle zeigt die verschiedenen Anschlussmöglichkeiten der Monitore an die Schnittstellen des Gerätes. Grundplatine DPP1 DPP2 DVI-D Monitor 1 Monitor 2 Monitor 3 1) - über DP-DVI-D-Adapter 2) - über DP-VGA-Adapter SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 54: Gerät Mit Netzwerken Verbinden
Kommunikation und zum Datenaustausch mit Automatisierungsgeräten, z. B. SIMATIC S7, verwenden. Sie benötigen dazu das Software-Paket "SOFTNET S7". PROFINET Der PROFINET-Betrieb ist möglich über: ● Standard-Ethernet-Schnittstellen (RT) Weitere Informationen Weitere Informationen finden Sie im Internet unter: Technical Support (https://support.industry.siemens.com/cs/ww/de/). SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 55: Ethernet/Usb-Zugentlastung Anschließen
Gerätegehäuse. 2. Verbinden Sie Netzwerk- und USB-Leitungen mit dem Gerät und sichern Sie die Stecker ② über Kabelbinder an der Zugentlastung. 3. Sichern Sie die Stecker des COM- und DVI-Anschlusses über die Verschraubungen der Stecker. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 56 Gerät einbauen und anschließen 3.3 Gerät anschließen SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 57: Gerät In Betrieb Nehmen
Informationen dazu finden Sie in der ausführlichen Firmware/BIOS-Beschreibung, siehe unter Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11). Die genaue minimal notwendige Ausfallzeit der Netzspannung ist abhängig von der Geräteausstattung und der Applikation. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 58: Gerät Ausschalten
● Fahren Sie das Betriebssystem herunter und ziehen Sie dann den Netzstecker an der Rückseite des Geräts, siehe "Gerätefront (Seite 16)". Das Gerät ist ausgeschaltet und vollständig von der Netzspannung getrennt. Es fließt kein Erhaltungsstrom. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 59: Hardware-Reset
Bei einem Hardware-Reset wir das Gerät hart ausgeschaltet und neu gestartet. • Daten im Hauptspeicher werden gelöscht. • Daten auf dem Festplattenlaufwerk können verloren gehen. • Das Gerät kann beschädigt werden. Führen Sie einen Hardware-Reset nur im Notfall aus. Siehe auch Allgemeine Sicherheitshinweise (Seite 27) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 60 Gerät in Betrieb nehmen 4.3 Gerät ausschalten SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 61: Gerät Betreiben
Wenn Sie ein RAID1-System mit vorinstalliertem Betriebssystem bestellt haben, wird das RAID1-System mit der installierten Diagnosesoftware SIMATIC IPC DiagBase oder DiagMonitor überwacht. Zur Überwachung des RAID1-Systems steht folgende Software zur Verfügung: ● Onboard RAID-System: Intel®Rapid Storage Technology SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 62: Raid-Systeme Betreiben
"Intel® Rapid Storage Technology", siehe "Onboard RAID-System mit "Intel® Rapid Storage Technology" überwachen (Seite 64)". 5.3.2 RAID1-System: Einbaumöglichkeiten für Laufwerke Die für ein RAID1-System benötigten 2 Festplatten können bei SIMATIC IPC627E an folgenden Stellen eingebaut sein: ● Bei Onboard RAID-System: – "Laufwerke (Seite 81)"...
Seite 63 Meldung "Exit Discarding Changes" mit "YES" bestätigen Wird beim Verlassen des Firmware/BIOS-Menüs mit der Taste <Esc> die Warnmeldung "Exit Discarding Changes" angezeigt, bestätigen Sie diese Meldung mit "Yes". Die vorgenommenen Einstellungen werden trotzdem gespeichert und Sie können das Firmware/BIOS-Menü verlassen. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 64: Onboard Raid-System Mit "Intel® Rapid Storage Technology" Überwachen
Im Bereich "Storage System View" im rechten Bereich des Fensters erhalten Sie Informationen zu: – einem defekten Laufwerk – einem funktionierenden Laufwerken Beispiel Anzeige Status eines RAID1-Systems: Report zum Onboard RAID-System erstellen 1. Wählen Sie das Register "Help". 2. Wählen Sie "System Report" > "Save". SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 65: Neues Laufwerk In Das Onboard Raid-System Einbinden
3. Deaktivieren Sie im Bereich "Automatic Rebuild" die Option "Auto-rebuild on hot plug". Getauschtes Laufwerk manuell einbinden (nach Auftreten eines Fehlerfalls) Sie können ein getauschtes Laufwerk im Onboard RAID-System folgendermaßen manuell einbinden: ● im laufenden System (ohne Neustart des Geräts) ● nach Ausschalten des Geräts SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 66: Datensynchronisation Im Raid-System
Stunden, bei extrem hoher Laufwerksauslastung auch Tage. Richtwert für die Dauer der Datensynchronisation: ● < 3 h bei 90 % HDD-Systemlast Auch bei einem manuell angestoßenen Wartungsvorgang kann bis zum Abschluss der Wartungsphase die Systemperformance eingeschränkt sein. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 67: Überwachung Des Geräts
Informationen zur Überwachungssoftware und deren Dokumentation finden Sie unter: ● SIMATIC IPC DiagBase (Seite 68) für die Überwachung und Alarmierung lokal auf dem Gerät ● SIMATIC IPC DiagMonitor (Seite 68) für die Überwachung und Alarmierung über Netzwerk SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 68: Simatic Ipc Diagbase
● Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11) Hinweis SIMATIC IPC DiagMonitor ab Version 5.1.0 SIMATIC IPC DiagMonitor unterstützt erst ab Version 5.1.0 die Hardware des Geräts. Ältere Versionen unterstützen die Hardware des Geräts nicht. Siehe auch Zubehör: Software (Seite 25) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 69: Fernwartung Des Geräts
"Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11)". Software für die Fernwartung des Geräts Informationen zur Software für die Fernwartung des Geräts und deren Dokumentation finden Sie unter: ● SIMATIC IPC Remote Manager (Seite 70) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 70: Simatic Ipc Remote Manager
Informationen zur Software und zur Dokumentation von SIMATIC IPC Remote Manager finden Sie unter: ● SIMATIC IPC Remote Manager (http://support.automation.siemens.com/WW/view/de/48707158) ● Wichtige Anleitungen und Handbücher zum Betreiben des Geräts (Seite 11) Siehe auch SIMATIC IPC Software (http://www.automation.siemens.com/mcms/pc-based- automation/de/industrie-pc/erweiterungskomponenten) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 71: Trusted Platform Module (Tpm)
Das Gerät kann ohne Monitor und ohne Tastatur betrieben werden. Der fehlerfreie Hochlauf ohne diese Geräte ist sichergestellt. Zur Diagnose kann nachträglich USB-Tastatur und Maus sowie ein analoger CRT-Monitor angeschlossen werden. Ein digitaler DVI-Monitor oder DisplayPort-Monitor wird nur nachträglich aktiviert, wenn das Betriebssystem Windows vollständig gebootet hat. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 72 Gerät betreiben 5.8 Betrieb ohne Monitor und Tastatur SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 73: Gerät Erweitern Und Parametrieren
Elektrostatisch gefährdete Bauteile Im Gerät befinden sich elektronische Bauteile, die durch elektrostatische Ladungen zerstört werden können. Fehlfunktionen und eine Beschädigung der Maschine oder Anlage können die Folge sein. Treffen Sie schon beim Öffnen des Geräts entsprechende Vorsichtsmaßnahmen. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 74 Gerät erweitern und parametrieren 6.1 Gerät öffnen Voraussetzung ● Alle Anschlussleitungen sind abgezogen ● Schraubendreher vom Typ Torx T10 Vorgehensweise 1. Entfernen Sie die vier gekennzeichneten Schrauben des Deckels. 2. Heben Sie den Deckel nach oben ab. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 75: Erweiterungskarten
Die zulässigen Abmessungen für Erweiterungskarten finden Sie unter "Maßbild der Erweiterungskarten (Seite 131)". Bei Überschreiten der zulässigen Höhe sind Kontaktprobleme, Fehlfunktionen sowie Montageschwierigkeiten nicht auszuschließen. Voraussetzung ● Das Gerät ist geöffnet (siehe: Gerät öffnen (Seite 73)). SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 76 Erweiterungskarte. ① 1. Entfernen Sie die gekennzeichnete Schraube und schwenken Sie die Abdeckung wie dargestellt zur Seite. Entfernen Sie dann die gekennzeichneten Schrauben und die Blenden. 2. Stecken Sie die Erweiterungskarte auf den vorgesehenen Steckplatz. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 77 Hinweis zur Ressourcen-Belegung Die Steckplätze für die Erweiterungskarten besitzen exklusive Interrupts. Die Zuordnung der PCI IRQ-Line zum PCI-Slot finden Sie im Kapitel "Busplatine (Seite 141)". Vorgehensweise - Ausbau Gehen Sie in umgekehrter Reihenfolge wie beim Einbau vor. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 78: Speichermodule
● Bei Betriebsstörungen kann es ausreichen, ein oder zwei Speichermodule auszubauen oder ein Speichermodul mit geringerer Kapazität einzusetzen, damit der physikalische Speicherausbau auf der Grundplatine und der reservierte Speicher der Erweiterungskarte sich nicht überlappen. Siehe auch Gerät öffnen (Seite 73) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 79: Speichermodul Ein-/Ausbauen
2. Öffnen Sie die beiden Arretierun- ② ③ gen links und rechts Steckplatz. 3. Stecken Sie das Modul mit leichtem Druck nach unten und drücken Sie das Modul bis die Arretierungen einrasten. 4. Schließen Sie das Gerät. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 80 Anzeige einer geänderten Speicherplatzbestückung Die geänderte Speicherplatzbestückung wird automatisch erkannt. Beim Einschalten des Geräts und Starten des BIOS-Setups mit <F2> bekommen Sie unter "Total Memory" die aktuelle Speichergröße angezeigt. Siehe auch Allgemeine Sicherheitshinweise (Seite 27) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 81: Laufwerke
● Das Laufwerk, das Sie tauschen möchten, ist inaktiv. Vorgehensweise 1. Öffnen Sie das Schloss des Wechseleinschubs mit dem zugehörigen Schlüssel. 2. Klappen Sie den Bügel des Wechseleinschubs etwas nach vorn und ziehen Sie den Wechseleinschub am Bügel in Pfeilrichtung heraus. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 82 Vergewissern Sie sich, dass der Wechseleinschub fest im Laufwerkshalter sitzt. 7. Schließen Sie den Bügel. 8. Verschließen Sie den Wechseleinschub mit dem Schlüssel. Hinweis Um einen zuverlässigen Betrieb der Geräte mit Wechseleinschub zu gewährleisten, muss der Wechseleinschub verschlossen sein. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 83: Internes Ssd-Laufwerk Wechseln
● Ein Original-Ersatzteil, d. h. ein SSD-Laufwerk gleichen Typs, siehe Hinweise unter Zubehör: Hardware (Seite 24). Vorgehensweise - Ausbau 1. Entfernen Sie die gekennzeichneten Schrauben. 2. Entfernen Sie die gekennzeichneten Schrauben und legen Sie das SSD-Laufwerk seitlich SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 84 Gerät erweitern und parametrieren 6.4 Laufwerke 3. Ziehen Sie die gekennzeichneten Stecker ab. 4. Entfernen sie die gekennzeichneten Schrauben. 5. Ziehen Sie den Träger mit den Steckverbindern ab, entfernen Sie die gekennzeichneten Schrauben und entnehmen Sie das SSD-Laufwerk. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 85 Gerät erweitern und parametrieren 6.4 Laufwerke Vorgehensweise - Einbau Gehen Sie in umgekehrter Reihenfolge vor. Achten Sie beim Anschluss mehrerer Laufwerke auf die Zuordnungen der Port-Anschlüsse (siehe Platinenbeschriftung). SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 86: Internes Festplattenlaufwerk Wechseln
● Ein Original-Ersatzteil, d. h. ein Festplattenlaufwerk gleichen Typs, siehe Hinweise unter Zubehör: Hardware (Seite 24). Vorgehensweise - Ausbau 1. Entfernen Sie die gekennzeichneten Schrauben und legen Sie das Festplattenlaufwerk seitlich ab. 2. Entfernen Sie die gekennzeichneten Schrauben und entnehmen Sie den Laufwerksträger. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 87 Gerät erweitern und parametrieren 6.4 Laufwerke 3. Ziehen Sie die gekennzeichneten Stecker ab und entnehmen Sie die Festplatte. Vorgehensweise - Einbau Gehen Sie in umgekehrter Reihenfolge vor. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 88: Laufwerk Im Raid-System Wechseln
Stellen Sie deshalb im BIOS Setup-Menü "Boot > EFI" das RAID-System an die erste Stelle der bootfähigen Quellen. Ansonsten wird von den dem neu eingebauten Laufwerk gebootet und die Meldung "Operating System not found" wird angezeigt. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 89: Nvme Ssd Wechseln
3. Heben Sie die M.2 NVMe SSD wie dargestellt leicht an und ziehen Sie diese von der Direktsteckerbuchse. 4. Legen Sie das Wärmeleitpad so auf die Busplatine, dass es von der M.2 NVMe SSD, nach deren Einbau, vollständig bedeckt wird. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 90 5. Stecken Sie die M.2 NVMe SSD leicht schräg von oben in die dafür vorgesehene Direktsteckerbuchse. 6. Drücken Sie die M.2 NVMe SSD vorsichtig nach unten und fixieren Sie diese mit der Schraube. 7. Bauen Sie die Busplatine und anschließend das Laufwerkhaltermodul und die Stromversorgung wieder ein. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 91: Gerät Warten Und Instand Setzen
Sachschäden oder Gefahren für den Benutzer führen. Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch von Systemerweiterungen Defekte am Gerät verursachen. • Beachten Sie deshalb unbedingt die Informationen unter "Hinweise zu Geräte- und Systemerweiterungen (Seite 34)". Siehe auch Ersatzteil-Service (https://support.industry.siemens.com/cs/ww/de/sc/2110) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 92: Wartungsintervalle
Sobald der Smart-Status des Datenträgers auf "Not-OK" geht, erfolgt eine Meldung bei SIMATIC DiagBase bzw. SIMATIC DiagMonitor oder auch beim Systemstart des Geräts. Zu diesem Zeitpunkt sollte eine Datensicherung durchgeführt und das Laufwerk getauscht werden. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 93: Hardware Ausbauen Und Einbauen
● Ein Original-Ersatzteil, d. h. ein Lüfter gleichen Typs, siehe Hinweise unter Zubehör: Hardware (Seite 24). Vorgehensweise - Ausbau ① 1. Entfernen Sie die beiden Schrauben und nehmen Sie die Luftführung senkrecht nach oben ab. 2. Lösen Sie die Kunststoffnieten. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 94 Gerät warten und instand setzen 7.3 Hardware ausbauen und einbauen ② 3. Entfernen Sie die vier Kunststoffnieten am Gehäuse. 4. Nehmen Sie den Lüfter aus dem Gehäuse. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 95 • Strömungsrichtung: Achten Sie darauf, dass die Lamellen/Stege des Lüftergehäuses außen am Gehäuse liegen. • Verlegen Sie das Stromversorgungskabel am Gehäuserand und klemmen Sie die Leitung fest. Die gekennzeichneten Symbole zeigen Rotations- und die Strömungsrichtung des Lüfters. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 96: Stromversorgungslüfter Wechseln
● Ein Original-Ersatzteil, d. h. ein Lüfter gleichen Typs, siehe Hinweise unter Zubehör: Hardware (Seite 24). Vorgehensweise - Ausbau 1. Entfernen Sie die vier Kunststoffnieten am Gehäuse und entfernen Sie die ① gekennzeichnete Schraube 2. Ziehen Sie den Stecker der Stromversorgung und entfernen Sie die gekennzeichneten Schrauben. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 97 Gerät warten und instand setzen 7.3 Hardware ausbauen und einbauen 3. Nehmen Sie die Stromversorgung aus dem Gehäuse. 4. Entnehmen Sie den Stromversorgungslüfter und ziehen Sie den Lüfterstecker ab. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 98 • Strömungsrichtung: Achten Sie darauf, dass die Lamellen/Stege des Lüftergehäuses außen am Gehäuse liegen. • Verlegen Sie das Stromversorgungskabel am Gehäuserand und klemmen Sie die Leitung fest. Die gekennzeichneten Symbole zeigen Rotations- und die Strömungsrichtung des Lüfters. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 99: Pufferbatterie Wechseln
• Wechseln Sie eine verbrauchte Batterie rechtzeitig aus. Siehe hierzu Informationen unter "Wartungsintervalle (Seite 92)". • Ersetzen Sie die Lithium-Batterie nur durch identische oder von SIEMENS empfohlene/zugelassene Typen. • Batterien nicht ins Feuer werfen, nicht am Zellenkörper löten, nicht wieder aufladen, nicht öffnen, nicht kurzschließen, nicht verpolen, nicht über 100 °C erwärmen und vor...
Seite 100 1. Entfernen Sie die gekennzeichnete Schraube. 2. Entnehmen Sie die Batteriehalterung. 3. Ersetzen Sie die Batterie, setzen Sie die Batteriehalterung wieder ein und befestigen Sie diese mit der Schraube. Siehe auch Zubehör: Hardware (Seite 24) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 101: Stromversorgung Wechseln
● Ein Original-Ersatzteil, d. h. eine Stromversorgung gleichen Typs, siehe Hinweise unter Zubehör: Hardware (Seite 24). Vorgehensweise - Ausbau ① 1. Entfernen Sie die gekennzeichnete Schraube 2. Ziehen Sie den Stecker der Stromversorgung und entfernen Sie die gekennzeichneten Schrauben. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 102 Gerät warten und instand setzen 7.3 Hardware ausbauen und einbauen 3. Nehmen Sie die Stromversorgung aus dem Gehäuse. Vorgehensweise - Einbau Hinweis Bauen Sie nur eine Stromversorgung gleichen Typs ein. Gehen Sie in umgekehrter Reihenfolge vor. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 103: Busplatine Wechseln
Vorgehensweise - Ausbau 1. Entfernen Sie alle Baugruppen aus den Steckplätzen. 2. Entfernen Sie die gekennzeichneten Schrauben auf der Busplatine. 3. Entfernen Sie die gekennzeichneten Schrauben. 4. Entfernen Sie die Pufferbatteriehalterung; siehe Pufferbatterie wechseln (Seite 99). SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 104 Gerät warten und instand setzen 7.3 Hardware ausbauen und einbauen 5. Entfernen Sie die gekennzeichneten Schrauben und bauen Sie das obere Laufwerkhaltermodul (inkl. Festplatte) aus. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 105 Gerät warten und instand setzen 7.3 Hardware ausbauen und einbauen 6. Entfernen Sie die gekennzeichneten Sechskantstifte und bauen Sie das untere Laufwerkhaltermodul (inkl. Festplatte) aus.. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 106 7. Bauen Sie die Stromversorgung aus; siehe hierzu Stromversorgung wechseln (Seite 101). 8. Ziehen Sie, wie dargestellt, die Busplatine von der Grundplatine ab. Vorgehensweise - Einbau Hinweis Bauen Sie nur eine Busplatine gleichen Typs ein. Gehen Sie in umgekehrter Reihenfolge vor. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 107: Prozessor Wechseln
Prozessor zerstört werden bzw. Datenverlust eintreten. • Betreiben Sie den Prozessor nur mit einer Taktfrequenz, die gleich oder kleiner als die zulässige Taktfrequenz ist. Vorgehensweise 1. Lösen Sie die gekennzeichneten Schrauben und nehmen Sie den Kühlkörper ab. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 108 Der Prozessor wird vom Halterahmen nicht korrekt arretiert. Fehlfunktionen können die Folge sein. • Wenden Sie keine zu große Kraft an. • Klappen Sie den Hebel wieder zurück und versuchen Sie es erneut. Siehe auch Ansprechpartner (http://www.siemens.de/automation/partner) After Sales Information System SIMATIC IPC (http://www.siemens.de/asis) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 109: Betriebssystem, Software Und Treiber Installieren
(https://support.industry.siemens.com/cs/ww/de/view/109760621)". Hinweis Sollte Ihr IPC nicht mehr booten, z. B. durch Absturz während eines BIOS-Update, wenden Sie sich an Ihren SIEMENS-Ansprechpartner vor Ort. Informationen zu "BIOS-Recovery" und "ME-Update" finden Sie unter "Belegung der internen Schnittstellen (Seite 139)". Daten sichern und Partitionen ändern Zur Datensicherung unter Windows®...
Seite 110: Recycling Und Entsorgung
Die in dieser Betriebsanleitung beschriebenen Geräte sind aufgrund ihrer schadstoffarmen Ausrüstung recyclingfähig. Für ein umweltverträgliches Recycling und die Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott und entsorgen Sie das Gerät entsprechend der jeweiligen Vorschriften in Ihrem Land. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 111: Technische Daten
Namur (max. 10 Ereignisse pro Stunde; Erholzeit mind. 1 s) Max. Leistungsaufnahme AC und Wirkleistung 176 W Geräuschemission < 55 dB(A) nach EN ISO 7779 Schutzart IP 20 nach IEC 60529 Qualitätssicherung Nach ISO 9001 SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 112 Das Gerät darf nur an eine DC 24 V-Stromversorgung angeschlossen werden, die den Anforderungen einer sicheren Kleinspannung (SELV) gemäß IEC/EN/DIN EN/UL 601010-2-201 entspricht; zusätzlich muss ein Schutzleiter angeschlossen sein (siehe Kapitel "Stromversorgung DC 24 V anschließen (Seite 50)"). SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 113: Strom-/Leistungsbedarf Und Stromversorgung
Die Leistung pro einzelnem PCI/PCIe-Steckplatz darf max. 25 W betragen. Die Summenleistung für USB und PCI/PCIe-Steckplätze darf max. 30 W betragen. Summenleistungen der Spannung + 5 V und + 3,3 V darf max. 60 W betragen. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 114 1 × M.2 NVMe SSD 0,04 A 0,33 A 1 × 2,5" SATA HDD 0,02 A 0,13 A USB-Ports max. 0,06 A max. 0,54 A max. 13 W PCI/PCIe-Steckplätze max. 0,26 A max. 2,54 A max. 59 W SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 115: Technische Daten Wechselspannungsversorgung (Ac)
Nominal 50-60 Hz (min. 47 - max. 63 Hz), sinus- förmig Dauerstrom max. 1,7 A Anlaufstrom (lastunabhängig) bis 50 A für 1 ms Wirkleistung 176 W Scheinleistung 190 VA Ausgangsdaten Spannungen +12 V / 12,5 A Abgabeleistung sekundär max. 150 W SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 116: Technische Daten Gleichspannungsversorgung (Dc)
3 V/m 2,7 – 6 GHz, • 80% AM nach IEC 61000-4-3 10 V 10 KHz–80 MHz, • 80% AM nach IEC 61000-4-6 Störfestigkeit gegen Magnetfeld 100 A/m; 50 Hz; 60 Hz (nach IEC 61000-4-8) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 117: Umgebungsbedingungen
Beachten Sie den Hinweis unter "Gültigkeit der technischen Daten (Seite 111)". 2,5" SATA-HDD, ≥ 320 GB 2,5" SATA-SSD, ≥ 480 GB Standard M.2 NVMe SSD 480 GB, Formfaktor 22 mm x 80 mm, Typ M SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 118: Technische Daten Der Grundplatine
Maximale Bandbreite der PCI- Rev. 2.3: 133 MB/s Steckplätze Maximale Bandbreite der PCIe- Rev. 3.0: 8 GT/s (985 MB/s) Bandbreite pro Lane Steckplätze Max. zulässige Verlustleistung In Summe (alle Spannungen) dürfen 25 W nicht überschritten pro Steckplatz werden. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 119: Steckplätze Für Erweiterungskarten
PCI: Spezifikation Rev. 2.3, Länge: max. 240 mm Steckplatz 3 PCI: Spezifikation Rev. 2.3, Länge: max. 185 mm Steckplatz 4 PCIexpress x4: Spezifikation Rev. 3.0, Länge: max. 185 mm Steckplatz 5 PCIexpress x16: Spezifikation Rev. 3.0, Länge: max. 185 mm SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 120: Technische Daten Zu Grafik
Nummerierung durch das Betriebssystem kann davon abweichen. Kein Teaming bei AMT. Beim Einsatz von AMT muss die Schnittstelle X1P1 zum Anschluss an die Fernwartung verwendet werden. Der Betrieb eines analogen Monitors ist über Adapterleitung möglich (optional). SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 121: Technische Daten Der Betriebssysteme
In folgender Tabelle ist die Partitionierung für Datenträger ≥ 200 GB im GPT-Mode aufgelistet: Partition Name Größe Dateisystem Erste Boot 260 MB FAT32 Zweite 128 MB ohne Dritte System 160 GB NTFS (komprimiert) Vierte WinRE 500 MB NTFS (komprimiert) Fünfte Data Rest NTFS (komprimiert) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 122 Technische Daten 8.10 Technische Daten der Betriebssysteme SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 123: Maßbilder
Maßbilder Maßbilder des SIMATIC IPC627E (2 Erweiterungssteckplätze) Maßbild für den Einbau ohne Wandmontageschienen Alle Angaben in mm SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 124 Maßbilder 9.1 Maßbilder des SIMATIC IPC627E (2 Erweiterungssteckplätze) Maßbild für den Einbau mit Wandmontageschienen Alle Angaben in mm SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 125 Maßbilder 9.1 Maßbilder des SIMATIC IPC627E (2 Erweiterungssteckplätze) Maßbild für den Einbau mit Buchmontagekit Alle Angaben in mm SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 126 Maßbilder 9.1 Maßbilder des SIMATIC IPC627E (2 Erweiterungssteckplätze) Maßbild für den Einbau mit dem Buchmontagekit für frontseitigen PC-Schnittstellenabgang Alle Angaben in mm SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 127: Maßbilder Des Simatic Ipc627E (5 Erweiterungssteckplätze)
Maßbilder 9.2 Maßbilder des SIMATIC IPC627E (5 Erweiterungssteckplätze) Maßbilder des SIMATIC IPC627E (5 Erweiterungssteckplätze) Maßbild für den Einbau ohne Wandmontageschienen Alle Angaben in mm SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 128 Maßbilder 9.2 Maßbilder des SIMATIC IPC627E (5 Erweiterungssteckplätze) Maßbild für den Einbau mit Wandmontageschienen Alle Angaben in mm SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 129 Maßbilder 9.2 Maßbilder des SIMATIC IPC627E (5 Erweiterungssteckplätze) Maßbild für den Einbau mit Buchmontagekit Alle Angaben in mm SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 130 Maßbilder 9.2 Maßbilder des SIMATIC IPC627E (5 Erweiterungssteckplätze) Maßbild für den Einbau mit dem Buchmontagekit für frontseitigen PC-Schnittstellenabgang Alle Angaben in mm SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 131: Maßbild Der Erweiterungskarten
Maßbilder 9.3 Maßbild der Erweiterungskarten Maßbild der Erweiterungskarten Kurze PCI- oder PCIe-Erweiterungskarte Lange PCI- oder PCIe-Erweiterungskarte SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 132 Maßbilder 9.3 Maßbild der Erweiterungskarten SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 133: Normen Und Zulassungen
Die Einhaltung dieser Norm wurde nach EN 61010-2-201 geprüft. ● 2011/65/EU "Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten" (RoHS-Richtlinie) EU-Konformitätserklärung Die zugehörige Konformitätserklärung ist im Internet unter folgender Adresse verfügbar: Zertifikate Box PC (http://support.automation.siemens.com/WW/view/de/10805671/134200). SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 134: Din Iso 9001-Zertifikat Und Software-Lizenzvereinbarungen
This device complies with Part 15 of the FCC Rules. Operation is subject to the Operations following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 135 Normen und Zulassungen 10.4 FCC (USA) Responsible party for Supplier's Declaration of Conformity Siemens Industry, Inc. Digital Factory – Factory Automation 5300 Triangle Parkway, Suite 100 Norcross, GA 30092 mailto: amps.automation@siemens.com (mailto: amps.automation@siemens.com) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 136: Kanada
Dieses Produkt erfüllt die Anforderungen der Koreanischen Zertifizierung. This product satisfies the requirement of the Korean Certification (KC Mark). 이 기기는 업무용(A급) 전자파 적합기기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며 가정 외의 지역에서 사용하는 것을 목적으로 합니다. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 137: Hardwarebeschreibung
Steckplätze für Speichermodule, interne und externe Schnittstellen und das Flash-BIOS. ① Steckplätze für Speichermodule ② Prozessor ③ Steckplätze für Busplatine Technische Merkmale der Grundplatine Die technischen Merkmale der Grundplatine finden Sie unter "Technische Daten der Grundplatine (Seite 118)". SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 138: Lage Der Schnittstellen Auf Der Grundplatine
(16) SV- Lüfter (X52) (26) RAM DIMM2-2 (X200) LAN 3 (X3 P1) (17) 4x SATA-SV (X516-X519) (27) RAM DIMM2-1 (X20) USB 3.1 (X60-X65) (18) SATA 3 (Port5) (X522), 4x Typ A, 2xTyp C nur IPC627E-5 SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 139: Interne Schnittstellen
• Auf Pins 1-2 umstecken, um ein ME-Update durchzuführen • Hierzu ist ein spezieller USB-Sick erforderlich (nicht im Liefer- umfang enthalten; wenden Sie sich an Ihren SIEMENS- Ansprechpartner vor Ort) Serial ATA intern Serial ATA, max. 2 / 4 Laufwerke sind betreibbar Anschluss für SV -...
Seite 140: Versorgung Des Stromversorgungslüfters (X515)
Bezeichnung Bedeutung Masse +12 V Geschaltete Spannungsversorgung PG1 FAN_CLK Taktsignal PWM-Signal A.2.4 Versorgung der Serial ATA-Laufwerke (X516 - X521) Bezeichnung Bedeutung +12 V Ausgang Spannungsversorgung Masse Masse +5 V Ausgang Spannungsversorgung +3,3 V Ausgang Spannungsversorgung SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 141: Busplatine
12 V Stromversorgungsanschluss; siehe Steckerbelegung 12 V-Stromversorgungsanschluss für Erweiterungskarten (Seite 143) Variante 2 (IPC627E; 2 Steckplätze) ① Slot 1 PCI ② Slot 2 PCI Express x16 ③ 12 V Stromversorgungsanschluss; siehe Steckerbelegung 12 V-Stromversorgungsanschluss für Erweiterungskarten (Seite 143) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 142: Variante 3 (Ipc627E; 2 Steckplätze)
Variante 4 (IPC627E; 5 Steckplätze) ① Slot 1/2/3 PCI ② Slot 4 PCI Express x4 (mechanisch x16) ③ Slot 5 PCI Express x16 ④ 12 V Stromversorgungsanschluss; siehe Steckerbelegung 12 V-Stromversorgungsanschluss für Erweiterungskarten (Seite 143) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 143: Steckerbelegung 12 V-Stromversorgungsanschluss Für Erweiterungskarten
Bezeichnung Bedeutung Eingang / Ausgang +12 V 12 V Spannung Ausgang Masse Masse +5 V 5 V Spannung Ausgang max. zulässiger Strom: 1 A; mit diesem Strombedarf darf der Gesamtstrombedarf der PCI-Steckplätze nicht überschritten werden. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 144: Externe Schnittstellen
(5 V; 1,5 A bis 3,0 A; bis 10 Gbit/s) Ethernet 1, 2 und 3 X1P1, RJ45 X2P1, (bis 1 Gbit/s) X3P1 DVI-D 24-polige DVI-D-Buchse (5 V; 500 mA) X71, 20-poliger DisplayPort-Anschluss (3,3 V; 500 mA) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 145: Systemressourcen
0025 Programmierbarer Interruptcontrol- 0026 0027 <unbenutzt> 0028 0029 Programmierbarer Interruptcontrol- 002A 002B <unbenutzt> 002C 002D Programmierbarer Interruptcontrol- 002E 002F Ressourcen Grundbaugruppe 0030 0031 Programmierbarer Interruptcontrol- 0032 0033 <unbenutzt> 0034 0035 Programmierbarer Interruptcontrol- 0036 0037 <unbenutzt> SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 146 00A1 Programmierbarer Interruptcontrol- 00A2 00A3 <unbenutzt> 00A4 00A5 Programmierbarer Interruptcontrol- 00A6 00A7 <unbenutzt> 00A8 00A9 Programmierbarer Interruptcontrol- 00AA 00AB <unbenutzt> 00AC 00AD Programmierbarer Interruptcontrol- 00AE 00AF <unbenutzt> 00B0 00B1 Programmierbarer Interruptcontrol- 00B2 00B3 Ressourcen Grundbaugruppe SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 147 Ressourcen Grundbaugruppe 04D0 04D1 Programmierbarer Interruptcontrol- 0680 069F Ressourcen Grundbaugruppe 0800 087F Ressourcen Grundbaugruppe 164E 164F Ressourcen Grundbaugruppe 1800 18FE Ressourcen Grundbaugruppe 1854 1857 Ressourcen Grundbaugruppe Überlappend 2004 2007 Ressourcen Grundbaugruppe FFFF FFFF Ressourcen Grundbaugruppe SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 148: Belegung Der Interrupts
Host PCI-IRQ A bis H wird im APIC-Modus fest dem IRQ 16 -23 zugewiesen. Host PCI-IRQ A bis H wird im PIC-Modus vom BIOS automatisch IRQ 0 -15 zugewiesen. Eine bestimmte Zuordnung kann nicht erzwungen werden. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 149 Host PCI-IRQ A bis H wird im APIC-Modus fest dem IRQ 16 - 23 zugewiesen. Host PCI-IRQ A bis H wird im PIC- Modus vom BIOS automatisch IRQ 0 - 15 zugewiesen. Eine bestimmte Zuordnung kann nicht erzwungen werden. Interrupt im APIC-Modus BIOS Default Interrupt im PIC-Modus (z. B. DOS) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 150: Exklusiver Pci-Hardware-Interrupt
Interrupt zugewiesen bekommen. In diesem Fall spricht man von Interrupt-Sharing. Im PIC-Mode steht kein exklusiver Interrupt zur Verfügung. Um exklusive Interrupts zu bekommen, müssen Sie Systemressourcen abschalten. Welche PIC-Interrupts vom BIOS beim nächsten Start zugewiesen werden, kann nicht vorhergesagt werden. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 151: Belegung Der Memory-Adressen
FED4 4FFF 20 K Trusted Platform Module 2.0 FED9 0000 FED9 3FFF 16 K Ressourcen Grundbaugruppe FEE0 0000 FEEF FFFF Ressourcen Grundbaugruppe FF00 0000 FFFF FFFF 16 M Ressourcen Grundbaugruppe Intel 82802 Firm- ® warehub SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 152 Hardwarebeschreibung A.5 Systemressourcen SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 153: Technische Unterstützung
Weiterführende Informationen und Unterstützung zu den beschriebenen Produkten finden Sie im Internet unter folgenden Adressen: ● Technical Support (https://support.industry.siemens.com/cs/ww/de/) ● Formular für einen Support-Request (http://www.siemens.de/automation/support-request) ● After Sales Information System SIMATIC PC/PG (http://www.siemens.de/asis) ● Gesamtdokumentation SIMATIC (http://www.siemens.de/simatic-tech-doku-portal) ● Ihr Ansprechpartner vor Ort (http://www.automation.siemens.com/mcms/aspa- db/de/Seiten/default.aspx)
Seite 154: Problemlösung
Schutzkontakt-Steckdose gesteckt ist. Prüfen Sie, ob die Bildschirmleitung ordnungs- • gemäß an der Systemeinheit und am Bildschirm angeschlossen ist. Wenn der Bildschirm nach diesen Kontrollen und Maßnahmen weiterhin dunkel bleibt, verständigen Sie bitte ihren technischen Kundendienst. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 155 Betriebssystem unterstützt die Aktivieren Sie im BIOS-Setup im Menü "Advan- • USB-Schnittstellen nicht ced > USB Configuration" den Setup-Parameter "Legacy USB Support". Für andere Geräte brauchen Sie USB- • Gerätetreiber für das gewünschte Betriebssy- stem. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 156: Probleme Beim Booten Des Geräts
Storage Con- • ® sole was unable to load a page for the following rea- son: – A plug-in did not pro- vide a page for the se- lected device – A plug-in failed to load SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 157: Probleme Beim Einsatz Von Erweiterungskarten
Erweiterungskarte Ursa- Abweichende Steckerbelegung • che der Störung. Ersetzen Sie diese durch eine Siemens- Erweiterungskarte oder stimmen Sie sich mit dem Lieferan- ten der Erweiterungskarte ab. Wenn das Gerät weiterhin abstürzt, wenden Sie sich an den...
Seite 158 Technische Unterstützung B.2 Problemlösung SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 159: Kennzeichen Und Symbole
Schloss ist geöffnet Vor dem Öffnen Netzstecker ziehen Öffnung für Kensington Schloss Achtung EGB (Elektrostatisch Ge- Warnung vor heißer Oberfläche fährdete Bauteile) Bedienelemente Symbol Bedeutung Symbol Bedeutung Ein-Aus-Schalter, ohne Potenzi- Ein-Aus-Taster, ohne Potenzialtren- altrennung nung SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 160: Zertifikate, Zulassungen Und Kennzeichen
CE-Kennzeichen für die europäischen Kennzeichen der Federal Commu- Länder nications Commission für USA EFUP (Environment Friendly Use Zulassung für Korea Period)-Kennzeichen für China Prüfzeichen der Underwriters Labora- Entsorgungshinweis, beachten Sie tories die örtlichen Vorschriften Zulassung für Indien SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 161: Schnittstellen
Smart Card Reader DVI-D-Schnittstelle Line In LAN-Schnittstelle, nicht zugelassen Line Out für den Anschluss von WAN oder Telefon Serielle Schnittstelle Mikrofon-Eingang USB-Schnittstelle Universal Audio Jack USB 2.0 HiSpeed-Schnittstelle Kopfhörer-Ausgang USB 3.0 SuperSpeed-Schnittstelle USB 3.1 SuperSpeedPlus- Schnittstelle SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 162 Kennzeichen und Symbole C.5 Schnittstellen SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 163: Abkürzungsverzeichnis
DVI-I Digital Visual Interface Digitale Display-Schnittstelle mit digitalen und VGA-Signalen Error Checking and Correction Fehlerkorrekturcode Extensible Firmware Interface Elektrostatisch gefährdete Bauteile Europa Norm Ground Gerätemasse Hard Disk Drive Festplattenlaufwerk Höheneinheit Input/Output Daten Ein-/Ausgabe bei Computern SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 164 Unified Extensible Firmware Interface Underwriters Laboratories Inc. US-Organisation für Tests und Zertifizierungen nach eigenen oder binationalen (mit CSA / Canada) Normen. Universal Serial Bus Video Graphics Array Videoadapter nach Industriestandard Watchdog Programmierüberwachung mit Fehlererkennung und -meldung. SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 165: Index
Grundplatine Aufbau, 137 Interne Schnittstellen, 139 Gültigkeitsbereich, 3 CE-Kennzeichnung, 133 COA-Label, 39 Hauptspeicher, 118 Hochlauf, 71 Datenaustausch, 54 Hot Swap Datensicherung, 109 Laufwerk im Wechseleinschub wechseln, 81 EAC, 136 I/O-Adressen Einbau Belegung, 145 Speichermodule, 78 SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 166 Störaussendung, 116 Onboard RAID-System Strombedarf, 113 fehlerhaftes Laufwerk anzeigen, 64 Stromversorgung Online-Bestellsystem, 54 WinAC-Baugruppe, 143 Stromversorgungslüfter Ausbau, 96, 101 Systemressourcen, 145 PCI Hardware-Interrupt, 150 Belegung der I/O-Adressen, 145 Potenzialausgleich, 47 Power Factor Correction, 115 PROFIBUS, 54 SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 167 Verpackungsinhalt, 38 überprüfen, 38 Versorgungsspannung, 111 Außerhalb USA und Kanada, 46 USA und Kanada, 46 Wandmontage, 43 Wechseln Busplatine, 103 WinAC-Baugruppe Stromversorgungsanschluss, 143 Zertifikate, 133 Zulassungen, 134 Zugentlastung Ethernet-Kabel, 55 Zulässige Einbaulagen, 42 Zulassung, (EAC) SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...
Seite 168 Index SIMATIC IPC627E Betriebsanleitung, 12/2018, A5E44297193-AA...

Siemens SIMATIC IPC627E Betriebsanleitung

1 Produktbeschreibung

2 Sicherheitshinweise

3 Gerät Einbauen und Anschließen

4 Gerät in Betrieb Nehmen

5 Gerät Betreiben

6 Gerät Erweitern und Parametrieren

7 Gerät Warten und Instand Setzen

8 Technische Daten

9 Maßbilder

10 Normen und Zulassungen

Quicklinks

Verwandte Anleitungen für Siemens SIMATIC IPC627E

Inhaltszusammenfassung für Siemens SIMATIC IPC627E

Inhaltsverzeichnis
