3.3.3
Eingangsdaten bei CPU/Interfacemodulen mit maximal 64 Peripheriemodulen
Konfiguration mit aktivierter Statuserkennung der Versorgungsspannung L+ (8 byte Eingangsdaten)
In den Eingangsdaten (Byte 0 bis 7) können Sie folgenden Status für jedes Peripheriemodul
des ET 200SP auslesen:
● Versorgungsspannung L+ vorhanden/fehlt oder Peripheriemodul vorhanden/nicht
vorhanden (8 Byte)

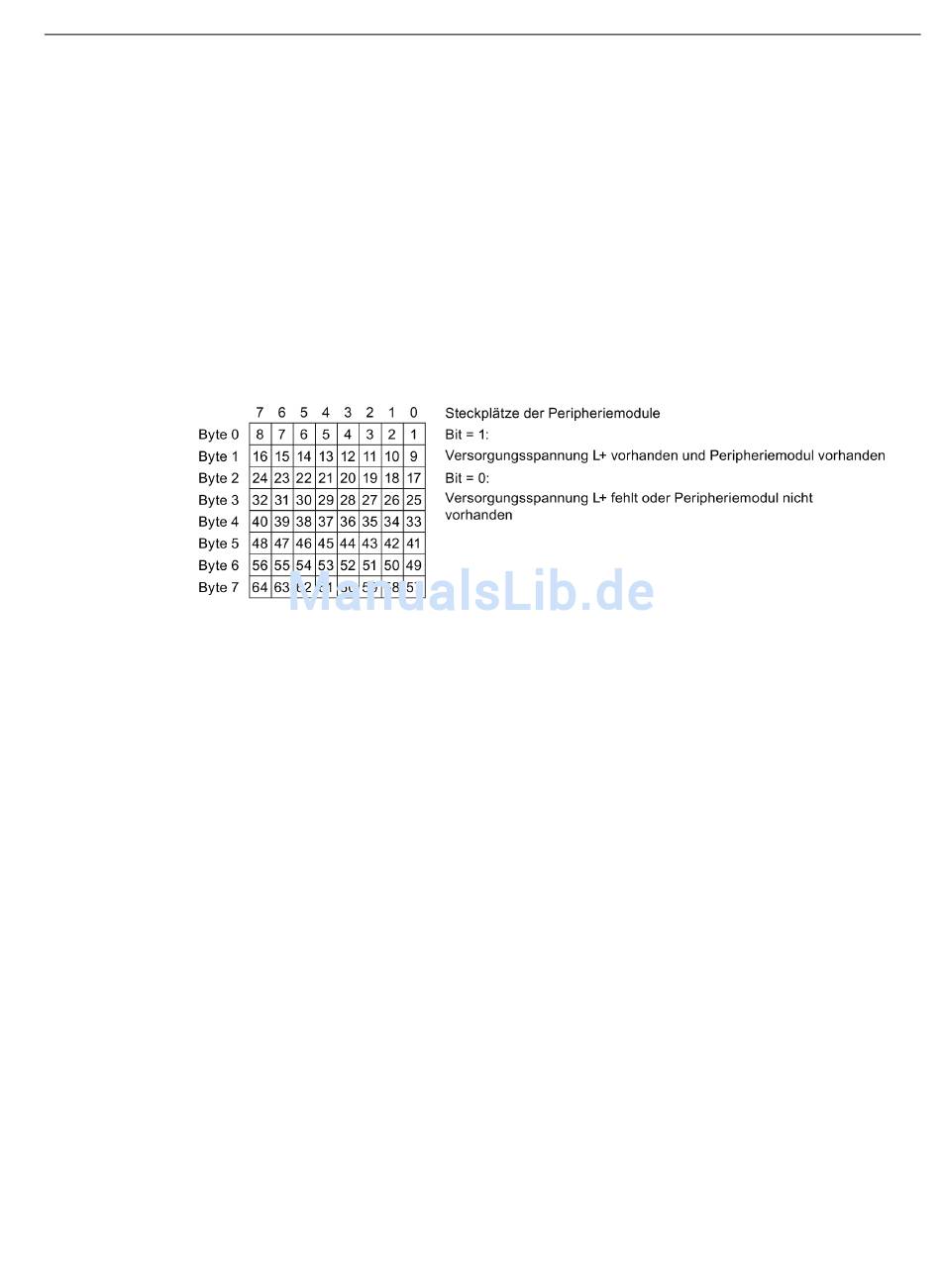

Bild 3-5
Servermodul (6ES7193-6PA00-0AA0)
Gerätehandbuch, 03/2015 , A5E03575335-AB
Konfiguration mit aktivierter Statuserkennung der Versorgungsspannung L+ (8 Byte)
Parameter/Adressraum
3.3 Adressraum
