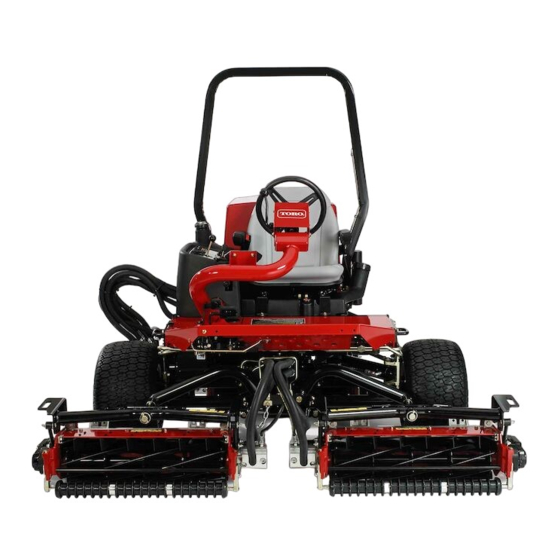

Toro Reelmaster 3100-D series Bedienungsanleitung
Dpa-schneideinheit mit 5, 8 und 11 messern (69 cm) und dpa-schneideinheit mit 8 messern (81 cm)
Vorschau ausblenden
Andere Handbücher für Reelmaster 3100-D series:
- Bedienungsanleitung (72 Seiten) ,
- Installationsanweisungen (28 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Registrieren Sie Ihr Produkt unter www.Toro.com.

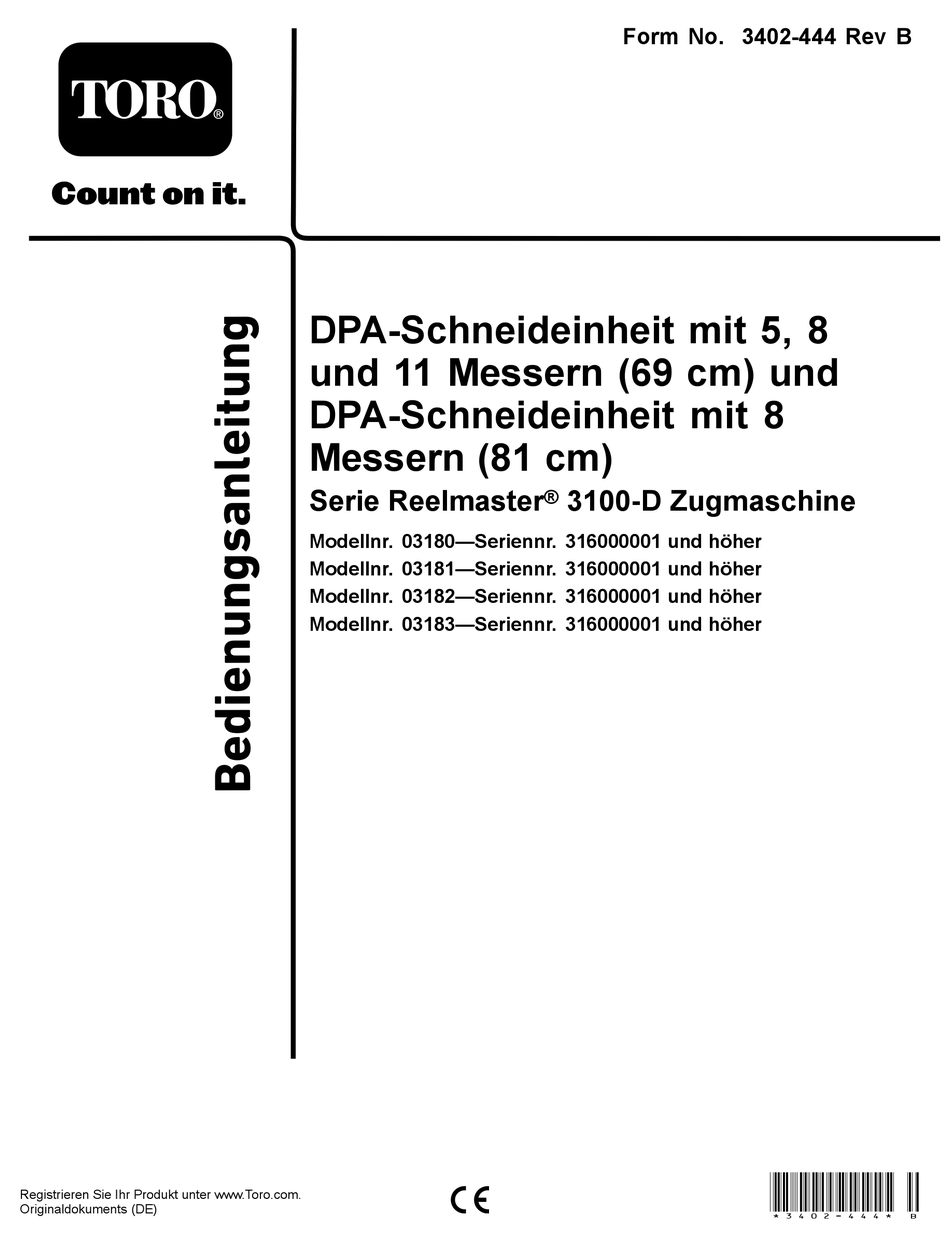

Originaldokuments (DE)
DPA-Schneideinheit mit 5, 8
und 11 Messern (69 cm) und
DPA-Schneideinheit mit 8
Messern (81 cm)
Serie Reelmaster
Modellnr. 03180—Seriennr. 316000001 und höher
Modellnr. 03181—Seriennr. 316000001 und höher
Modellnr. 03182—Seriennr. 316000001 und höher
Modellnr. 03183—Seriennr. 316000001 und höher
Form No. 3402-444 Rev B
®
3100-D Zugmaschine
*3402-444* B
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro Reelmaster 3100-D series
Inhaltszusammenfassung für Toro Reelmaster 3100-D series
- Seite 1 DPA-Schneideinheit mit 8 Messern (81 cm) Serie Reelmaster ® 3100-D Zugmaschine Modellnr. 03180—Seriennr. 316000001 und höher Modellnr. 03181—Seriennr. 316000001 und höher Modellnr. 03182—Seriennr. 316000001 und höher Modellnr. 03183—Seriennr. 316000001 und höher *3402-444* B Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
-
Seite 2: Inhaltsverzeichnis
Wenden Sie sich hinsichtlich Informationen zu Produkten und In dieser Anleitung werden potenzielle Gefahren angeführt, Zubehör sowie Angaben zu Ihrem örtlichen Vertragshändler und Sicherheitshinweise werden vom Sicherheitswarnsymbol oder zur Registrierung des Produktes direkt an Toro unter (Bild 2) gekennzeichnet. Dieses Warnsymbol weist www.Toro.com. -
Seite 3: Sicherheit
Sicherheit 4 Befestigen der Gegengewichte ........ 6 5 Montieren der starren Platte (optional) ..... 7 Produktübersicht ............8 Diese Maschine erfüllt EN ISO 5395:2013. Technische Daten ........... 8 Anbaugeräte/Zubehör..........8 Eine unsachgemäße Bedienung oder Wartung dieses Betrieb ................. 9 Geräts kann zu Verletzungen, ggf. tödlichen, führen. Vornehmen von Einstellungen ........ -
Seite 4: Sicherheits- Und Bedienungsschilder
• Ziehen Sie den Zündschlüssel vom Zündschloss ab, um Sie praktische Unterstützung benötigen, an Ihren Toro ein versehentliches Anlassen des Motors zu vermeiden, Vertragshändler. wenn Sie den Motor warten, einstellen oder die Maschine • Besorgen Sie, um die optimale Leistung und Sicherheit einlagern. -
Seite 5: Einrichtung
Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Schneideinheit Prüfen der Schneideinheit. Verwenden des Ständers beim Kippen – Keine Teile werden benötigt der Schneideinheit. – Keine Teile werden benötigt Einstellen des Heckschutzblechs. -
Seite 6: Einstellen Des Heckschutzblechs
Bild 4 Bild 3 1. Hinteres Schutzblech 2. Kopfschraube 1. Schneideinheitständer Befestigen der Gegengewichte Einstellen des Heckschutz- blechs Keine Teile werden benötigt Verfahren Keine Teile werden benötigt Bei allen Schneideinheiten ist das Gegengewicht für den Versand an der linken Seite der Schneideinheit montiert. Verfahren Ermitteln Sie mit dem folgenden Diagramm die Position der Meistens erhalten Sie die beste Verteilung, wenn das... -
Seite 7: Montieren Der Starren Platte (Optional)
Montieren der starren Platte (optional) Für diesen Arbeitsschritt erforderliche Teile: Starre Platte (nicht eingeschlossen) Verfahren 1. Entfernen Sie die Muttern und Scheiben, mit denen die Hublenker an der Seitenplatte der Schneideinheit und dem Trägerrahmen befestigt sind (Bild Bild 6 1. O-Ring 3. -
Seite 8: Produktübersicht
Ein Sortiment an Originalanbaugeräten und -zubehör 1. Muttern 2. Starre Platte von Toro wird für diese Maschine angeboten, um den Funktionsumfang des Geräts zu erhöhen und zu erweitern. Wenden Sie sich an einen offiziellen Vertragshändler 3. Lösen Sie die Sicherungsmuttern, mit denen die oder navigieren Sie zu www.Toro.com für eine Liste der... -
Seite 9: Betrieb
Beilagscheibe mit geringem Für diese Schritte benötigen Sie die folgenden Werkzeuge: Widerstand durch das Loch zwischen der Spindel und • Beilagscheibe (0,0508 mm): Toro Bestellnummer dem Untermesser geschoben werden kann. 125-5611 7. Gehen Sie wieder zur rechten Seite und nehmen •... -
Seite 10: Begriffe In Der Schnitthöhentabelle
12). Drehen Sie die Spindel langsam vorwärts; das 7. Prüfen Sie, ob der Kontakt zwischen Untermesser und Papier sollte geschnitten werden. Spindel richtig ist. Kippen Sie den Rasenmäher, um die Front- und Heckrolle und das Untermesser zugänglich zu machen. Hinweis: Die Position der Heckrolle zur Spindel wird von den Drehtoleranzen der montierten Komponenten gesteuert. -
Seite 11: Hintere Distanzstücke
Schnittschärfe 13 mm Weniger Normal Die Schnittschärfe ist der Winkel des Untermessers in Mehr Relation zum Boden (Bild 15). 16 mm Weniger Normal Das beste Setup der Schneideinheit hängt von den Mehr Rasenbedingungen und den gewünschten Ergebnissen 19 mm Weniger ab. -
Seite 12: Einstellen Der Schnitthöhe
Einstellen der Schnitthöhe 1. Lösen Sie die Sicherungsmuttern, mit denen die Schnitthöhenhalterungen an den Seitenplatten der Schneideinheit befestigt sind (Bild 16). Bild 18 Bild 16 Wichtig: Bei einer ordnungsgemäßen Einstellung berühren die Front- und Heckrolle die Messlehre, 1. Einstellschraube 3. Schnitthöheneinstellhalterung und die Schraube schließt mit dem Untermesser 2. -
Seite 13: Prüfen Und Einstellen Der Schneideinheit
Schnitt erforderlichen g017024 scharfen Kanten zu erhalten (weitere Angaben finden Bild 20 Sie in der Toro Anleitung zum Schärfen von Spindel- und Sichelmähern, Form No. 09168SL). 1. Starre Platte 3. Distanzstücke für die hintere Schnitthöhe Wichtig: Ein leichter Kontakt ist stets ideal. - Seite 14 durch Feilen der vorderen Kante entfernt wird, kann die Schnittleistung verbessert werden. Nach längerem Betrieb bildet sich mit der Zeit an beiden Enden des Untermessers eine Riefe heraus. Um auch weiterhin einen einwandfreien Betrieb Ihrer Maschine zu gewährleisten, müssen Sie diese Kerben abrunden oder bündig zur Untermesser-Schnittkante feilen.
-
Seite 15: Wartung
Wartung Einfetten der Schneideinheit Jede Schneideinheit hat sechs Schmiernippel (Bild 22), die regelmäßig mit Nr. 2 Schmierfett auf Lithiumbasis eingefettet werden müssen. Bild 23 Die Schmierstellen befinden sich an der Frontrolle (2), der 1. Untermesser-Einstellhandrad Heckrolle (2) und den Spindellagern (2). Hinweis: Fetten Sie die Schneideinheiten sofort nach 2. - Seite 16 der Mutter abstellen können, tauschen Sie die Spindellager aus. Hinweis: Die Spindellager müssen nicht vorgeladen werden. Wenn Sie die Einstellmutter des Spindellagers zu fest anziehen, werden die Spindellager beschädigt. 4. Ziehen Sie die Stellschraube fest, um die Lagereinstellmutter am Lagergehäuse zu befestigen. Hinweis: Ziehen Sie die Mutter bis auf 1,4-1,7 N·m...
-
Seite 17: Warten Des Untermessers
114-9391 (81 cm) Prüfen der oberen Schleifneigung Die Neigung, den Sie zum Schleifen der Untermesser verwenden, spielt eine große Rolle. Prüfen Sie mit dem Neigungsmesser (Toro Bestellnummer g027268 131-6828) und der Neigungsmesserbefestigung (Toro Bestellnummer 131-6829) die von der Schleifmaschine Bild 26 erstellte Neigung und korrigieren Sie dann mögliche... -
Seite 18: Warten Des Untermesserträgers
2. Drehen Sie die Federspannungsmutter so weit hinaus, bis die Scheibe nicht mehr gegen den Untermesserträger angespannt ist (Bild 30). 3. Lösen Sie an jeder Seite der Maschine die Sicherungsmutter, mit der die Schraube des Untermesserträgers befestigt ist (Bild 31). Bild 29 1. - Seite 19 4. Legen Sie eine Stahlscheibe außen auf jede Nylonscheibe (Bild 32). Hinweis: Ziehen Sie die Schrauben des Untermesserträgers mit 37-45 N·m an. Ziehen Sie die Sicherungsmuttern an, bis sich die Stahlscheibe außen nicht mehr dreht und kein Spiel am Ende vorhanden ist, ziehen Sie jedoch nicht zu stark an oder verbiegen Sie die Seitenplatten.
-
Seite 20: Warten Der Hd-Dpas (Dual Point Adjuster)
Warten der HD-DPAs (Dual 4. Legen Sie eine Wellenscheibe auf die Einstellerwelle und schieben Sie die Welle auf die Flanschbüchsen im Point Adjuster) Schneideinheitrahmen (Bild 34). 1. Entfernen Sie alle Teile (siehe Installationsanleitung für 5. Befestigen Sie die Einstellerwelle mit einer Flachscheibe das HD-DPA-Kit, Modellnr. - Seite 21 ist, lösen Sie die Mutter dann um eine halbe Umdrehung (Bild 33). 12. Wiederholen Sie die Schritte an der anderen Seite der Schneideinheit. 13. Stellen Sie das Untermesser richtig zur Spindel ein.
-
Seite 22: Warten Der Rolle
Warten der Rolle für eine Überholung der Rolle benötigt werden. Der Werkzeugkasten zum Überholen der Rolle enthält alle Für das Warten der Rolle ist ein Kit zum Überholen der Werkzeuge und die Installationsanweisungen, die für eine Rolle, Bestellnummer 114-5430, und ein Werkzeugkasten, Überholung der Rollen mit dem Kit zum Überholen der Bestellnummer 115-0803 (Bild... - Seite 23 Hinweise:...
- Seite 24 Hinweise:...
- Seite 25 Hinweise:...
-
Seite 26: Einbauerklärung
Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann. - Seite 27 Produktrückruf bittet Toro Sie, Toro direkt oder über den lokalen Vertragshändler bestimmte persönliche Informationen mitzuteilen. Das Garantiesystem von Toro wird auf Servern in USA gehostet; dort gelten ggf. andere Vorschriften zum Datenschutz ggf. als in Ihrem Land. Wenn Sie Toro persönliche Informationen mitteilen, stimmen Sie der Verarbeitung der persönlichen Informationen zu, wie in diesem Datenschutzhinweis beschrieben.
- Seite 28 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
