Abgasführung
11.10 Luft-Abgas-Führung nach C
Systemmerkmale
Verbrennungsluftzu-
fuhr
Zertifizierung
Tab. 27 C
43(x)
▶ Beim Anschluss an eine nicht mit dem Gerät geprüfte
Luft-Abgas-Anlage landesspezifische Vorschriften
und Normen beachten, insbesondere die Angaben
zur Gestaltung der Öffnungen für Abgasaustritt und
Verbrennungsluftzufuhr.
▶ Vorgaben des Herstellers der Anlage beachten.
▶ Vorgaben der zum System gehörenden allgemeinen
Zulassung beachten.
Prüföffnungen
Kapitel 11.5, Seite 86

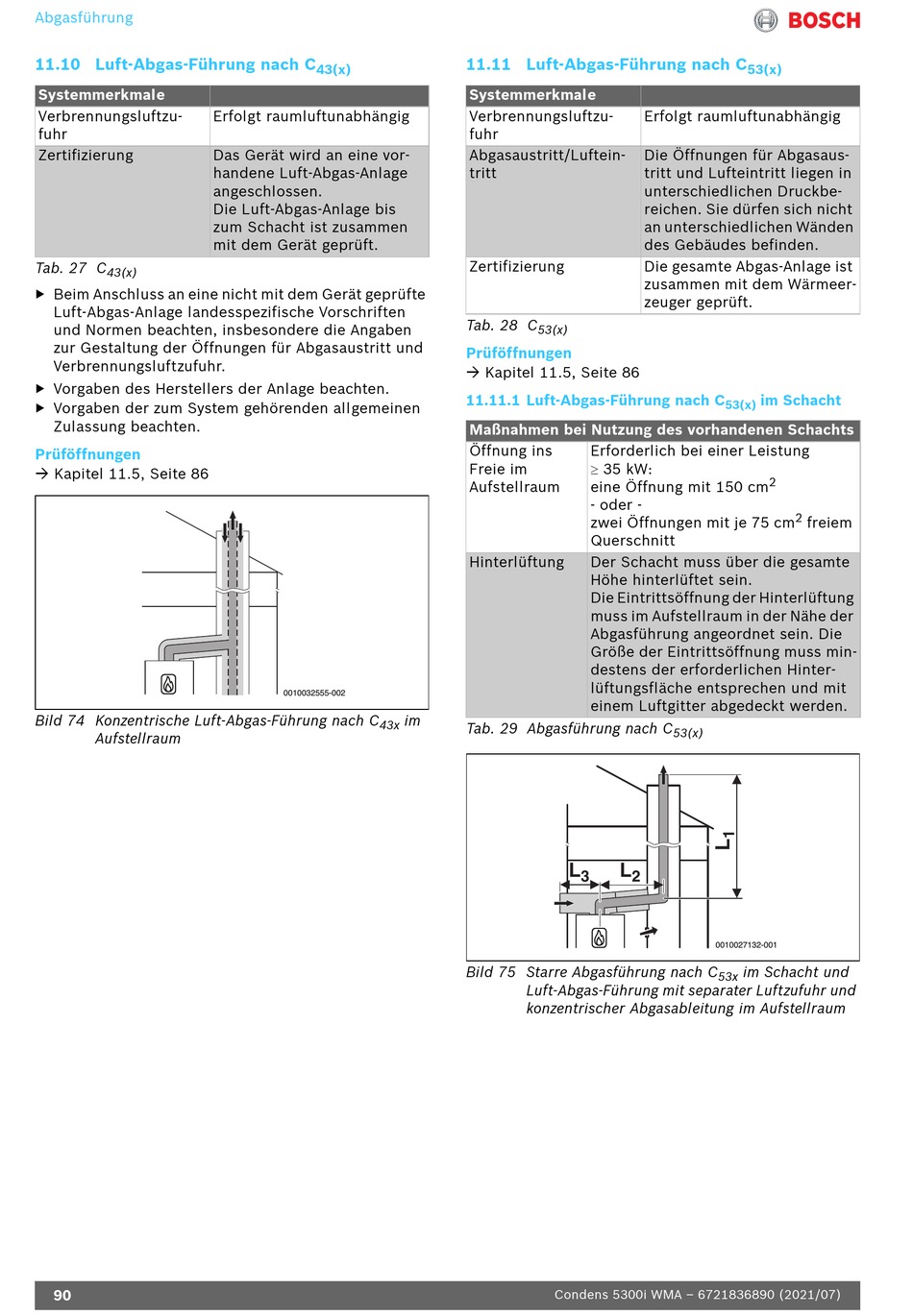

Bild 74 Konzentrische Luft-Abgas-Führung nach C
Aufstellraum
90
43(x)
Erfolgt raumluftunabhängig
Das Gerät wird an eine vor-
handene Luft-Abgas-Anlage
angeschlossen.
Die Luft-Abgas-Anlage bis
zum Schacht ist zusammen
mit dem Gerät geprüft.
0010032555-002
43x
11.11 Luft-Abgas-Führung nach C
Systemmerkmale
Verbrennungsluftzu-
fuhr
Abgasaustritt/Luftein-
tritt
Zertifizierung
Tab. 28 C
53(x)
Prüföffnungen
Kapitel 11.5, Seite 86
11.11.1 Luft-Abgas-Führung nach C
Maßnahmen bei Nutzung des vorhandenen Schachts
Öffnung ins
Freie im
Aufstellraum
Hinterlüftung
im
Tab. 29 Abgasführung nach C
L
Bild 75 Starre Abgasführung nach C
Luft-Abgas-Führung mit separater Luftzufuhr und
konzentrischer Abgasableitung im Aufstellraum
Condens 5300i WMA – 6721836890 (2021/07)
53(x)
Erfolgt raumluftunabhängig
Die Öffnungen für Abgasaus-
tritt und Lufteintritt liegen in
unterschiedlichen Druckbe-
reichen. Sie dürfen sich nicht
an unterschiedlichen Wänden
des Gebäudes befinden.
Die gesamte Abgas-Anlage ist
zusammen mit dem Wärmeer-
zeuger geprüft.
53(x)
Erforderlich bei einer Leistung
35 kW:
eine Öffnung mit 150 cm
- oder -
zwei Öffnungen mit je 75 cm
Querschnitt
Der Schacht muss über die gesamte
Höhe hinterlüftet sein.
Die Eintrittsöffnung der Hinterlüftung
muss im Aufstellraum in der Nähe der
Abgasführung angeordnet sein. Die
Größe der Eintrittsöffnung muss min-
destens der erforderlichen Hinter-
lüftungsfläche entsprechen und mit
einem Luftgitter abgedeckt werden.
53(x)
L
3
2
0010027132-001
im Schacht und
53x
im Schacht
2
2
freiem
