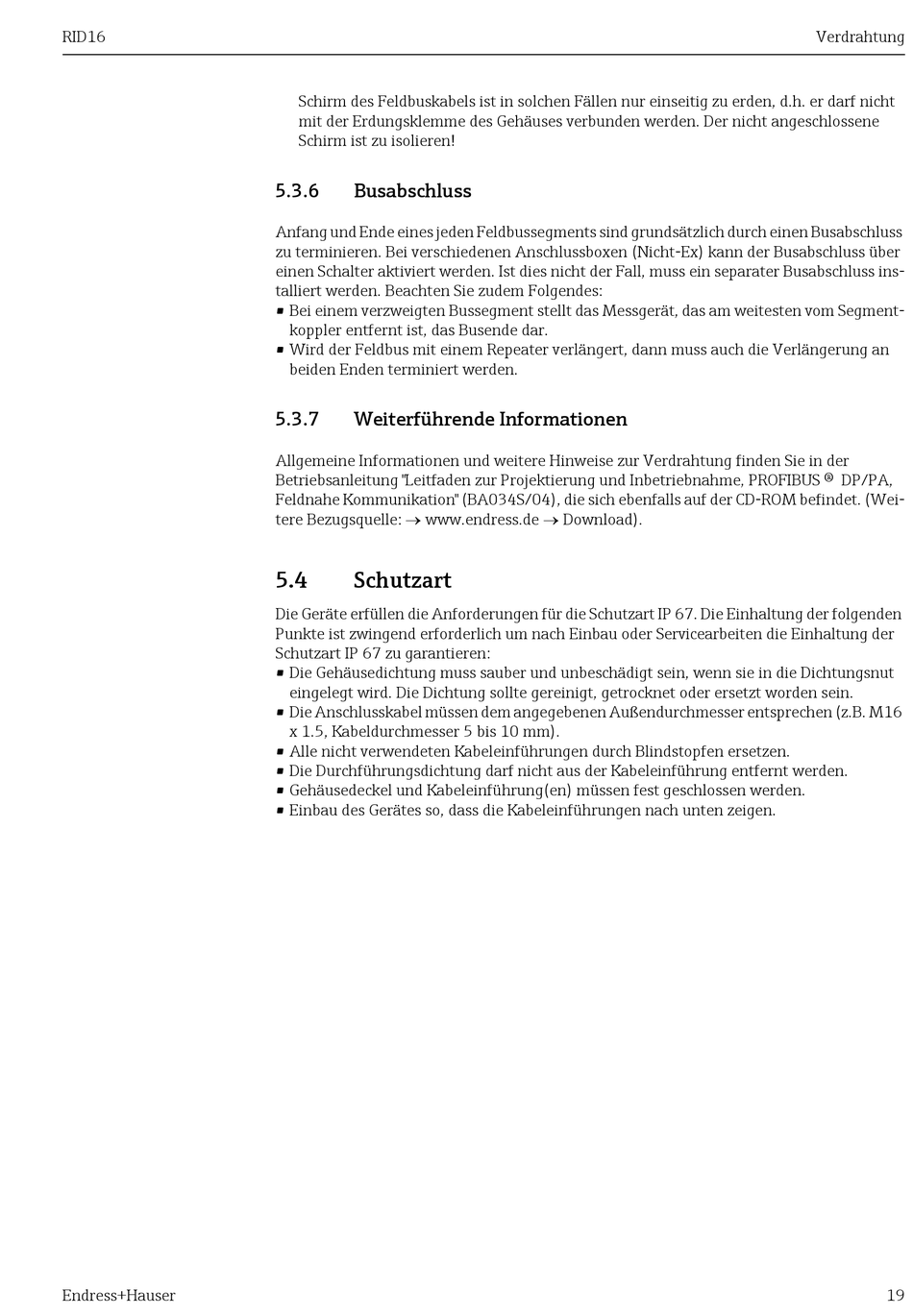

Schirm des Feldbuskabels ist in solchen Fällen nur einseitig zu erden, d.h. er darf nicht
mit der Erdungsklemme des Gehäuses verbunden werden. Der nicht angeschlossene
Schirm ist zu isolieren!
5.3.6 Busabschluss
Anfang und Ende eines jeden Feldbussegments sind grundsätzlich durch einen Busabschluss
zu terminieren. Bei verschiedenen Anschlussboxen (Nicht-Ex) kann der Busabschluss über
einen Schalter aktiviert werden. Ist dies nicht der Fall, muss ein separater Busabschluss ins-
talliert werden. Beachten Sie zudem Folgendes:
• Bei einem verzweigten Bussegment stellt das Messgerät, das am weitesten vom Segment-
koppler entfernt ist, das Busende dar.
• Wird der Feldbus mit einem Repeater verlängert, dann muss auch die Verlängerung an
beiden Enden terminiert werden.
5.3.7 Weiterführende Informationen
Allgemeine Informationen und weitere Hinweise zur Verdrahtung finden Sie in der
Betriebsanleitung "Leitfaden zur Projektierung und Inbetriebnahme, PROFIBUS ® DP/PA,
Feldnahe Kommunikation" (BA034S/04), die sich ebenfalls auf der CD-ROM befindet. (Wei-
tere Bezugsquelle:  www.endress.de  Download).
5.4

Schutzart

Die Geräte erfüllen die Anforderungen für die Schutzart IP 67. Die Einhaltung der folgenden
Punkte ist zwingend erforderlich um nach Einbau oder Servicearbeiten die Einhaltung der
Schutzart IP 67 zu garantieren:
• Die Gehäusedichtung muss sauber und unbeschädigt sein, wenn sie in die Dichtungsnut
eingelegt wird. Die Dichtung sollte gereinigt, getrocknet oder ersetzt worden sein.
• Die Anschlusskabel müssen dem angegebenen Außendurchmesser entsprechen (z.B. M16
x 1.5, Kabeldurchmesser 5 bis 10 mm).
• Alle nicht verwendeten Kabeleinführungen durch Blindstopfen ersetzen.
• Die Durchführungsdichtung darf nicht aus der Kabeleinführung entfernt werden.
• Gehäusedeckel und Kabeleinführung(en) müssen fest geschlossen werden.
• Einbau des Gerätes so, dass die Kabeleinführungen nach unten zeigen.
