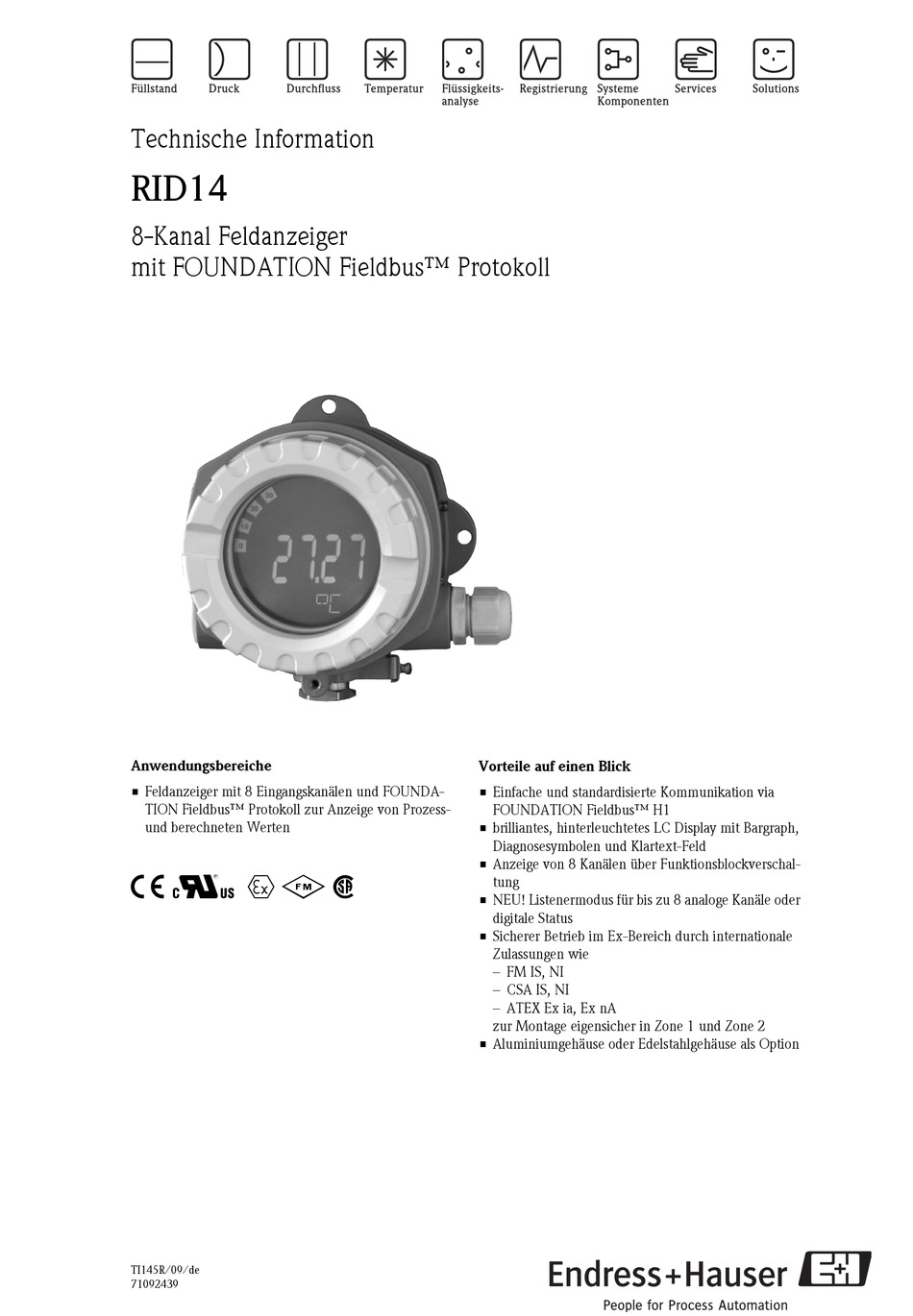

Technische Information
RID14
8-Kanal Feldanzeiger
mit FOUNDATION Fieldbus™ Protokoll
Anwendungsbereiche
• Feldanzeiger mit 8 Eingangskanälen und FOUNDA-
TION Fieldbus™ Protokoll zur Anzeige von Prozess-
und berechneten Werten
4 â 0 2 1
TI145R/09/de
71092439
Vorteile auf einen Blick
• Einfache und standardisierte Kommunikation via
FOUNDATION Fieldbus™ H1
• brilliantes, hinterleuchtetes LC Display mit Bargraph,
Diagnosesymbolen und Klartext-Feld
• Anzeige von 8 Kanälen über Funktionsblockverschal-
tung
• NEU! Listenermodus für bis zu 8 analoge Kanäle oder
digitale Status
• Sicherer Betrieb im Ex-Bereich durch internationale
Zulassungen wie
– FM IS, NI
– CSA IS, NI
– ATEX Ex ia, Ex nA
zur Montage eigensicher in Zone 1 und Zone 2
• Aluminiumgehäuse oder Edelstahlgehäuse als Option

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser RID14

Inhaltszusammenfassung für Endress+Hauser RID14

  • Seite 1 Technische Information RID14 8-Kanal Feldanzeiger mit FOUNDATION Fieldbus™ Protokoll Anwendungsbereiche Vorteile auf einen Blick • Feldanzeiger mit 8 Eingangskanälen und FOUNDA- • Einfache und standardisierte Kommunikation via TION Fieldbus™ Protokoll zur Anzeige von Prozess- FOUNDATION Fieldbus™ H1 und berechneten Werten •...

  • Seite 2: Arbeitsweise Und Systemaufbau

    Hinterleuchtete Anzeige für bis zu 8 Prozess- oder berechnete Werte durch Funktionsblockverschaltung oder Listenermodus. Messeinrichtung Endress+Hauser verfügt über eine breite Palette innovativer Produkte für den Einsatz mit FOUNDATION Fieldbus™ Protokoll. Die Anzeiger bilden zusammen mit den Sensoren und Transmittern eine Gesamtmess- stelle für verschiedenste Einsatzgebiete im industriellen Umfeld.
  • Seite 3 RID14 Kommunikation Signal • FOUNDATION Fieldbus™ H1, IEC 61158-2 • FDE (Fault Disconnection Electronic) = 0 mA • Datenübertragungsgeschwindigkeit: unterstützte Baudrate = 31,25 kBit/s • Signalkodierung = Manchester II • LAS (Link Active Scheduler), Link Master (LM)-Funktionalität wird unterstützt: Es besteht dadurch die Möglichkeit, dass der Anzeiger die Funktion eines Link Active Scheduler (LAS) über- nimmt, wenn der aktuelle Link Master (LM) nicht mehr zur Verfügung steht.
  • Seite 4 RID14 Blöcke Blockbeschreibung Block Index Permanent Blockausführungszeit Blockklasse Resource Erweitert Display Transducer Herstellerspezifisch Advanced Diagnostic Herstellerspezifisch NEIN 100 ms Standard Input Selector 1 NEIN 35 ms Standard Input Selector 2 NEIN 35 ms Standard Arithmetic 1000 NEIN 50 ms Standard...

  • Seite 5: Einbaubedingungen

    RID14 Hilfsenergie Elektrischer Anschluss a0011303 Anschlussbelegung des Feldanzeigers. Versorgungsspannung Die Versorgung erfolgt über den Feldbus. U = 9 bis 32 V DC, polaritätsunabhängig (max. Spannung U = 35 V). Kabeleinführung Die folgenden Kabeleinführungen sind verfügbar: • Gewinde NPT1/2 • Gewinde M20 •...

  • Seite 6: Konstruktiver Aufbau

    RID14 Schutzart IP67. NEMA 4X. Stoß- und Schwingungsfestig- 10 bis 2000 Hz bei 5g nach IEC 60 068-2-6 keit Elektromagnetische Verträg- CE EMV-Konformität lichkeit (EMV) Das Gerät erfüllt alle in IEC 61326-1:2006 und NAMUR NE21:2007 genannten Anforderungen. Diese Empfehlung ist eine einheitliche Art der Bestimmung, ob die in Laboratorien und in Prozessleitsystemen verwendeten Geräte störungsfest sind, um so ihre funktionelle Sicherheit zu erhöhen.

  • Seite 7: Anzeige- Und Bedienoberfläche

    RID14 Werkstoffe Gehäuse Typenschild Aluminiumdruckguss AlSi10Mg mit Pulverbeschichtung Aluminium AlMgl, schwarz eloxiert auf Polyesterbasis Edelstahl 1.4435 (AISI 316L), optional 1.4301 (AISI 304) Anschlussklemmen Schraubklemmen für Leitungen bis max. 2,5 mm (14 AWG) plus Aderendhülse Anzeige- und Bedienoberfläche Anzeigeelemente a0011307 LC-Anzeige des Feldanzeigers (beleuchtet, steckbar in 90°-Schritten) Pos.

  • Seite 8: Zertifikate Und Zulassungen

    RID14 Zertifikate und Zulassungen CE-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H-Vertriebs- stelle Auskunft.
  • Seite 9 RID14 Bestellinformationen Produktübersicht RID14 Feldanzeiger 8 Kanalanzeige (analog oder binär) Anzeige LC 5-stellig, Ziffernhöhe 20,5 mm (0,8") Bargraph Auflösung 10%, Über-/Unterbereich, Einheitenfeld. NEMA 4x, IP67. Einkammergehäuse. Zulassung: Ex-freier Bereich ATEX II1G Ex ia IIC T4/T5/T6 ATEX II3G Ex nL IIC T4/T5/T6...

  • Seite 10: Ergänzende Dokumentation

    Ergänzende Dokumentation • Übersichtsbroschüre: Systemkomponenten - Feld- und Schalttafeleinbauanzeiger, Energiemanager, Speise- trenner, Prozessmessumformer und Überspannungsschutz: FA016K/09 • Betriebsanleitung ’Feldanzeiger RID14’: BA282R/09 Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser • • • Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG •...
