Liquiline Control CDC90

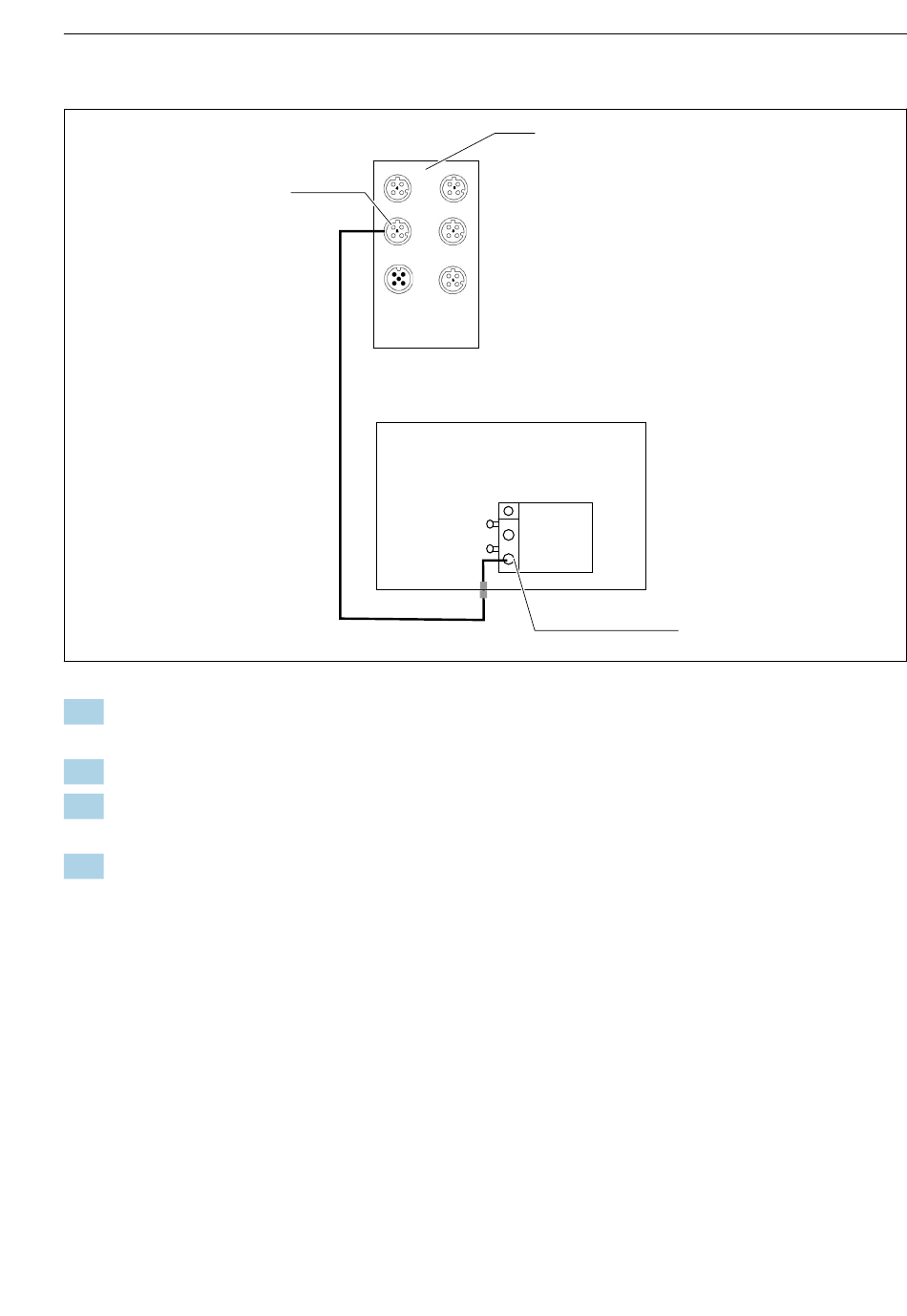

Kommunikationskabel Ethernet-Switch anschließen
1.
Schließen Sie das Kommunikationskabel (W22) für den Ethernet-Switch (1) an den
Anschluss (2) an.
2.
Führen Sie das Kabel in die Kabelverschraubung "4" der pneumatischen Steuereinheit.
3.
Schließen Sie das W20 Kabel in der pneumatischen Steuereinheit an die Kabelver-
schraubung
4.
Schließen Sie das Kabel an die Feldbus-Schnittstelle IN1 des Busknotens (3).
Die Kabel W22 und W20 bilden eine Brücke.
Endress+Hauser
2
W22
W20
1
3
Elektrischer Anschluss
A0033473
51
