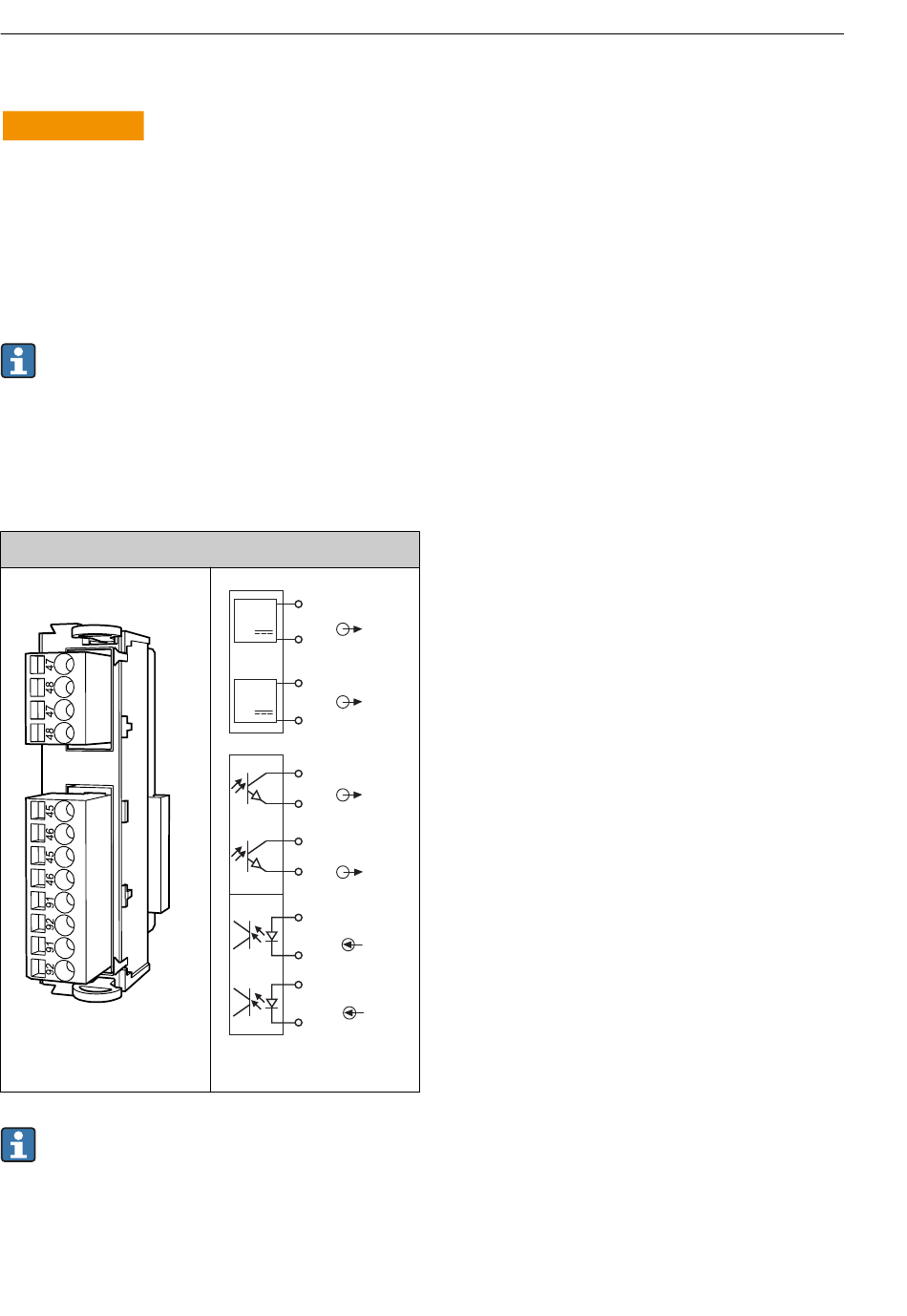

Elektrischer Anschluss
5.4
Zusätzliche Eingänge und Ausgänge anschließen
WARNUNG
L
Fehlende Modulabdeckung
Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen
‣
Wenn Sie Ihre Hardware ändern oder erweitern: Die Steckplätze immer von links nach
rechts auffüllen. Keine Lücke lassen.
‣
Wenn nicht alle Steckplätze belegt sind: In den Platz rechts vom letzten Modul immer eine
Blind- oder Endabdeckung stecken . Dadurch ist der Berührungsschutz gewahrt.
‣
Den Berührungsschutz insbesondere bei Relaismodulen (2R, 4R, AOR) gewährleisten.
Die Klemmschiene (Schaltschrankgerät) dient zum Anschluss von Kabelschirmen.
‣
Zusätzlich benötigte Schirmungen zentral im Schaltschrank über bauseitige Klemmenblö-
cke mit PE verbinden.
5.4.1
Digitale Ein- und Ausgänge
Modul DIO
33
Modul
Zur Überwachung der Druckluft.
46
47
+
1
48
–
47
+
2
48
–
45
+
1
46
–
45
+
2
46
–
91
+
1
92
–
91
+
2
92
–
34
Anschlussplan
Liquiline Control CDC90
Endress+Hauser
