Elektrischer Anschluss Liquiline Control CDC90
8
H 5 6 7
G
A0033455
‣

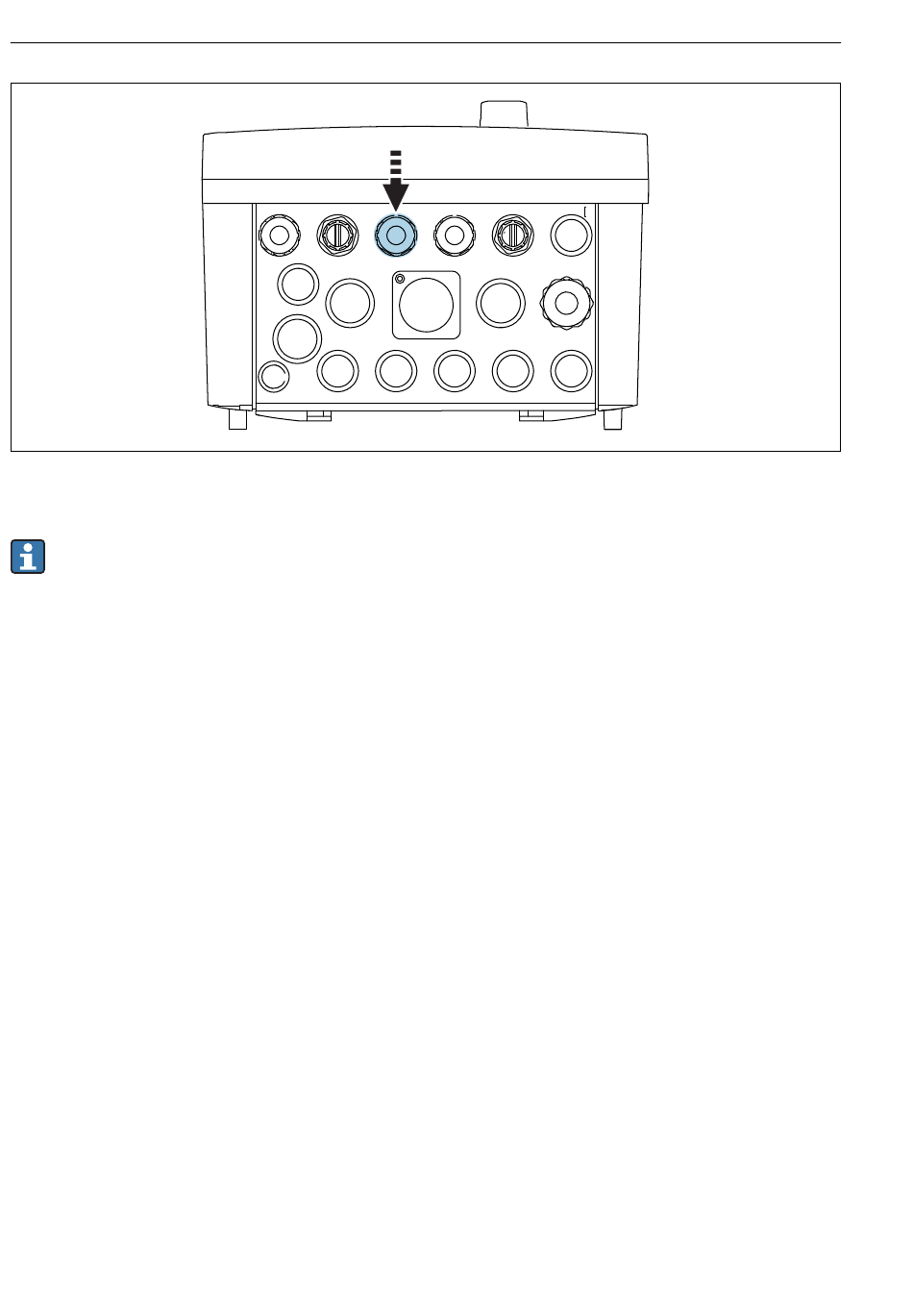

Führen Sie das Sensorkabel der 1. Messstelle durch die vorgesehen Kabelverschraubung "6".
Die Kabelverschraubung "7" ist für den Sensor der 2. Messstelle vorgesehen.
Sensorkabel anschließen
Anschlussarten
Optional für Memosens-Sensoren: Steckeranschluss des Sensorkabels an der M12-Sensor-
buchse an der Geräteunterseite (Feldgerät)
Bei diesem Anschluss ist die Verdrahtung im Gerät bereits werksseitig erfolgt ().
