Angaben zum Gerät
1.5
Anlagenbeispiele
Der TA 270 kann einen ungemischten Heizkreis
HK
über HSM und einen gemischten Heizkreis
0
HK
über HMM ansteuern.
1
Optional sind diese Heizkreise über jeweils eine
TF 20 ansteuerbar.
Jeder weitere gemischte Heizkreis HK
benötigt jeweils eine TF 20 und ein HMM (maxi-
mal 9, siehe Bild 3).
Dadurch können in Anlagen mit TA 270 max. 11
TF 20, max. 10 HMM und ein HSM eingesetzt
werden.
HSM
230V AC
BM1
230V AC
WW
ZP
WS
SF
ϑ
Z
KW

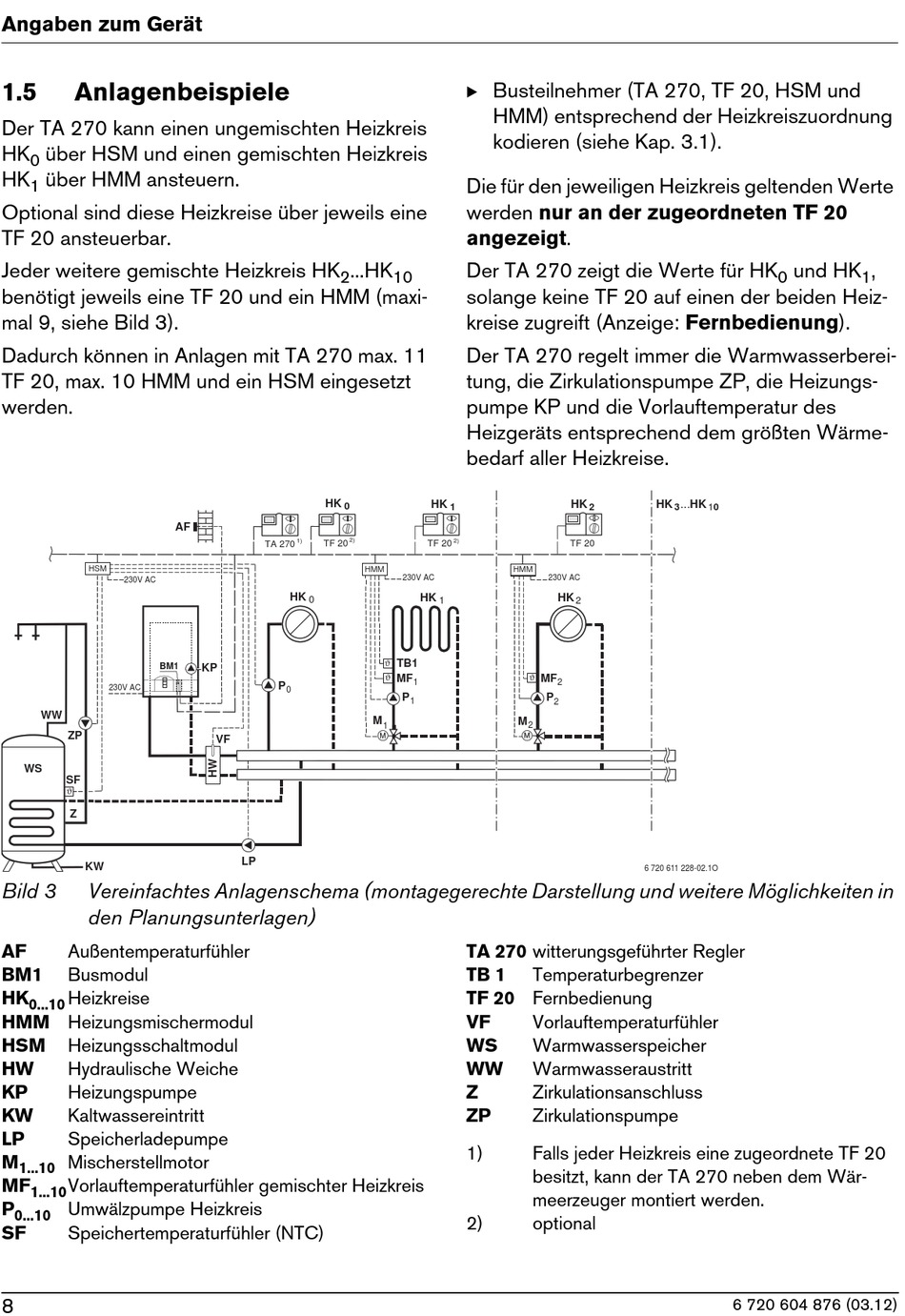

Bild 3
Vereinfachtes Anlagenschema (montagegerechte Darstellung und weitere Möglichkeiten in
den Planungsunterlagen)
AF
Außentemperaturfühler
BM1
Busmodul
HK
Heizkreise
0...10
HMM Heizungsmischermodul
HSM
Heizungsschaltmodul
HW
Hydraulische Weiche
KP
Heizungspumpe
KW
Kaltwassereintritt
LP
Speicherladepumpe
M
Mischerstellmotor
1...10
MF
Vorlauftemperaturfühler gemischter Heizkreis
1...10
P
Umwälzpumpe Heizkreis
0...10
SF
Speichertemperaturfühler (NTC)
8
2
HK
0
AF
1)
TA 270
TF 20
HK
0
KP
P
0
VF
LP
B Busteilnehmer (TA 270, TF 20, HSM und
HMM) entsprechend der Heizkreiszuordnung
kodieren (siehe Kap. 3.1).
Die für den jeweiligen Heizkreis geltenden Werte
werden nur an der zugeordneten TF 20
angezeigt.
...HK
Der TA 270 zeigt die Werte für HK
10
solange keine TF 20 auf einen der beiden Heiz-
kreise zugreift (Anzeige: Fernbedienung).
Der TA 270 regelt immer die Warmwasserberei-
tung, die Zirkulationspumpe ZP, die Heizungs-
pumpe KP und die Vorlauftemperatur des
Heizgeräts entsprechend dem größten Wärme-
bedarf aller Heizkreise.
HK
1
2)
2)
TF 20
HMM
HMM
230V AC
HK
1
ϑ
TB1
ϑ
MF
1
P
1
M
M
1
TA 270 witterungsgeführter Regler
TB 1
TF 20 Fernbedienung
VF
WS
WW
Z
ZP
1)
2)
HK
HK
...HK
2
3
TF 20
230V AC
HK
2
ϑ
MF
2
P
2
2
6 720 611 228-02.1O
Temperaturbegrenzer
Vorlauftemperaturfühler
Warmwasserspeicher
Warmwasseraustritt
Zirkulationsanschluss
Zirkulationspumpe
Falls jeder Heizkreis eine zugeordnete TF 20
besitzt, kann der TA 270 neben dem Wär-
meerzeuger montiert werden.
optional
und HK
,
0
1
10
6 720 604 876 (03.12)
