TA 210 E Inhalt Anwendung........5 Technische Daten......5 Sicherheitshinweise......5 Montage des Reglers in Brennwertgeräte CERAPUR ..6 Montage des Außentemperatur- fühlers AF ........6 Montage der Schaltuhr und/oder eines Fernbedienteils ....7 Elektrischer Anschluß....7 Bedienen des Reglers ....8 Verhalten des Reglers in Verbin- dung mit einer Fernbedienung..9 10 Schaltuhrprogrammierung ..10 11 Weitere Leistungsmerkmale ..10...
Seite 4
TA 210 E °C °C 15 10 -5 -10 -15 Außentemperatur...
Seite 5
TA 210 E Meßwerte der Fühler Außentemperaturfühler AF Vorlauftemperaturfühler VF Ω ω Ωω Ω ω Ω⊇ °C °C °C °C – 20 2392 14772 3723 – 16 2088 11500 3032 – 12 1811 9043 2488 – 8 1562 7174 2053 –...

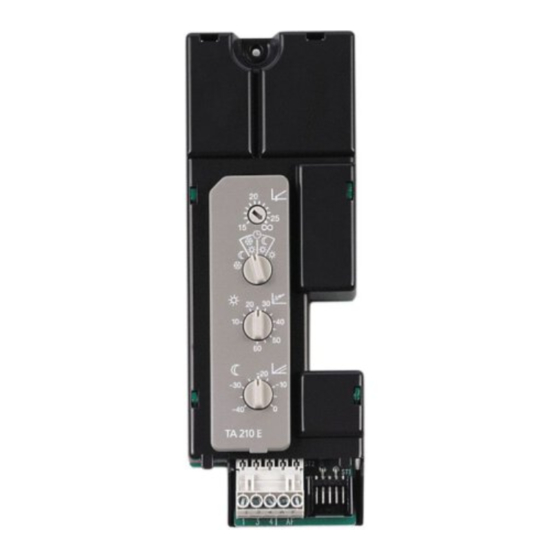

TA 210 E Legende zu Bild Anwendung = Umwälzpumpe Heizkreis I Der TA 210 E ist ein witterungsgeführter Vor- lauftemperaturregler zum Einbau in den = Speicherladepumpe Schaltkasten folgender stetiggeregelter Jun- = Thermostat Warmwasserspeicher kers-Gasheizgeräte: = Vorlauftemperaturbegrenzer hydr. Schaltplan (nur bei Fußbodenheizung) CERAPUR = Fernbedienung TW2, TFQ2 oder ZWBR/ZSBR…...
TA 210 E - Stecken Sie die Einstellknöpfe und Montage des Reglers in Schutzkappen wieder auf. Brennwertgeräte CERAPUR Elektrischer Anschluß des Reglers Achtung: Vor dem Einbau des Reglers muß (Bilder die Spannungsversorgung (230 V, 50 Hz) des Heizgeräts unterbro- Heizgerät und Regler werden über das dem chen werden.
TA 210 E Wichtig für die Regelqualität des TA-Reglers Elektrischer Anschluß ist die Wahl eines geeigneten Montageortes (Bilder für den Außenfühler: Der elektrische Anschluß des Reglers ist be- • Nordost- bis Nordwestseite des Hauses reits in Kapitel 4.4 beschrieben. • min. 2 m über Erdgleiche Unter Berücksichtigung der geltenden Vor- •...
TA 210 E Absenkbetrieb: Die Vorlauftemperatur Bedienen des Reglers wird ständig um den am Einstellknopf (c) eingestellten Wert relativ zur Heiz- Grenztemperatur für au- kurve abgesenkt. Die Schaltuhr ist tomatische Heizungsab- ohne Funktion. schaltung (d) ☞ Wählen Sie diese Stellung Mit diesem Stellknopf kann festgelegt wer- während des Winterurlaubs den, bei welcher Außentemperatur (15 bis...
TA 210 E Einstellung der Heizkurve Die bei –15 °C erforderliche Heizkörpertem- peratur (Vorlauftemperatur) ergibt sich aus Die Heizkurve bestimmt, bei welcher gemes- den Auslegungsdaten der Heizungsanlage. senen Außentemperatur, welche Vorlauftem- Liegen diese nicht vor, so ist man auf Erfah- peratur vom Heizgerät eingestellt wird.
TA 210 E am Betriebsartenschalter des TA 210 E, ob Schaltuhrprogrammierung der Normalbetrieb mit dem Absenkbetrieb Den Einbauschaltuhren EU 3 T und EU 2 D (Stellung ) oder mit dem Frostschutzbe- liegt jeweils eine Anleitung bei. Dort finden trieb (Stellung ) wechselt.
Seite 12
TA 210 E 2975-04a.1/O 2975-04b.1/O 2975-04d.1/O 2975-04c.1/O 2975-04g.1/O 2975-04e.1/O 2975-04f.1/O...
Seite 17
TA 210 E DC 24V DC 24V Fernbe- Außen- Fernbe- Außen- dienung fühler dienung fühler Speicher- Speicher- Regelung Regelung TA210E TA210E Thermostat Thermostat 1 2 4 5 7 8 9 1 3 4 A F 1 2 4 5 7 8 9 1 3 4 A F 1 3 4 TFQ 2T/W TFP 3...
Seite 18
TA 210 E DC 24V Fernbe- Außen- dienung fühler Speicher- Regelung TA210E Thermostat 1 2 4 5 7 8 9 1 3 4 A F...
