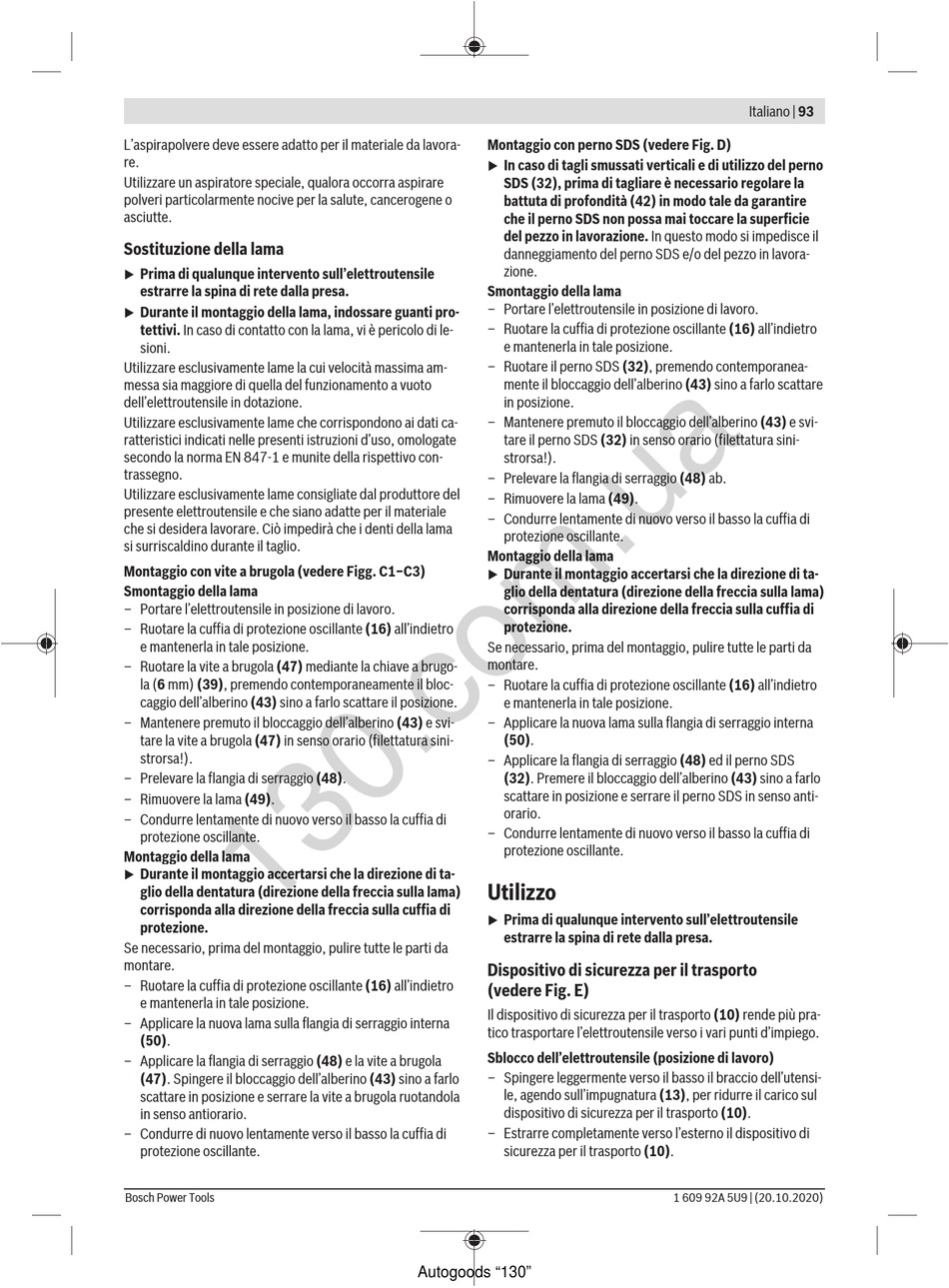

L'aspirapolvere deve essere adatto per il materiale da lavora-
re.
Utilizzare un aspiratore speciale, qualora occorra aspirare
polveri particolarmente nocive per la salute, cancerogene o
asciutte.

Sostituzione della lama

Prima di qualunque intervento sull'elettroutensile
u
estrarre la spina di rete dalla presa.
Durante il montaggio della lama, indossare guanti pro-
u
tettivi. In caso di contatto con la lama, vi è pericolo di le-
sioni.
Utilizzare esclusivamente lame la cui velocità massima am-
messa sia maggiore di quella del funzionamento a vuoto
dell'elettroutensile in dotazione.
Utilizzare esclusivamente lame che corrispondono ai dati ca-
ratteristici indicati nelle presenti istruzioni d'uso, omologate
secondo la norma EN 847-1 e munite della rispettivo con-
trassegno.
Utilizzare esclusivamente lame consigliate dal produttore del
presente elettroutensile e che siano adatte per il materiale
che si desidera lavorare. Ciò impedirà che i denti della lama
si surriscaldino durante il taglio.
Montaggio con vite a brugola (vedere Figg. C1−C3)
Smontaggio della lama
– Portare l'elettroutensile in posizione di lavoro.
– Ruotare la cuffia di protezione oscillante (16) all'indietro
e mantenerla in tale posizione.
– Ruotare la vite a brugola (47) mediante la chiave a brugo-
la (6 mm) (39), premendo contemporaneamente il bloc-
caggio dell'alberino (43) sino a farlo scattare il posizione.
– Mantenere premuto il bloccaggio dell'alberino (43) e svi-
tare la vite a brugola (47) in senso orario (filettatura sini-
strorsa!).
– Prelevare la flangia di serraggio (48).
– Rimuovere la lama (49).
– Condurre lentamente di nuovo verso il basso la cuffia di
protezione oscillante.
Montaggio della lama
Durante il montaggio accertarsi che la direzione di ta-
u
glio della dentatura (direzione della freccia sulla lama)
corrisponda alla direzione della freccia sulla cuffia di
protezione.
Se necessario, prima del montaggio, pulire tutte le parti da
montare.
– Ruotare la cuffia di protezione oscillante (16) all'indietro
e mantenerla in tale posizione.
– Applicare la nuova lama sulla flangia di serraggio interna
(50).
– Applicare la flangia di serraggio (48) e la vite a brugola
(47). Spingere il bloccaggio dell'alberino (43) sino a farlo
scattare in posizione e serrare la vite a brugola ruotandola
in senso antiorario.
– Condurre di nuovo lentamente verso il basso la cuffia di
protezione oscillante.
Bosch Power Tools
Montaggio con perno SDS (vedere Fig. D)
In caso di tagli smussati verticali e di utilizzo del perno
u
SDS (32), prima di tagliare è necessario regolare la
battuta di profondità (42) in modo tale da garantire
che il perno SDS non possa mai toccare la superficie
del pezzo in lavorazione. In questo modo si impedisce il
danneggiamento del perno SDS e/o del pezzo in lavora-
zione.
Smontaggio della lama
– Portare l'elettroutensile in posizione di lavoro.
– Ruotare la cuffia di protezione oscillante (16) all'indietro
e mantenerla in tale posizione.
– Ruotare il perno SDS (32), premendo contemporanea-
mente il bloccaggio dell'alberino (43) sino a farlo scattare
in posizione.
– Mantenere premuto il bloccaggio dell'alberino (43) e svi-
tare il perno SDS (32) in senso orario (filettatura sini-
strorsa!).
– Prelevare la flangia di serraggio (48) ab.
– Rimuovere la lama (49).
– Condurre lentamente di nuovo verso il basso la cuffia di
protezione oscillante.
Montaggio della lama
Durante il montaggio accertarsi che la direzione di ta-
u
glio della dentatura (direzione della freccia sulla lama)
corrisponda alla direzione della freccia sulla cuffia di
protezione.
Se necessario, prima del montaggio, pulire tutte le parti da
montare.
– Ruotare la cuffia di protezione oscillante (16) all'indietro
e mantenerla in tale posizione.
– Applicare la nuova lama sulla flangia di serraggio interna
(50).
– Applicare la flangia di serraggio (48) ed il perno SDS
(32). Premere il bloccaggio dell'alberino (43) sino a farlo
scattare in posizione e serrare il perno SDS in senso anti-
orario.
– Condurre lentamente di nuovo verso il basso la cuffia di
protezione oscillante.
Utilizzo
Prima di qualunque intervento sull'elettroutensile
u
estrarre la spina di rete dalla presa.
Dispositivo di sicurezza per il trasporto
(vedere Fig. E)
Il dispositivo di sicurezza per il trasporto (10) rende più pra-
tico trasportare l'elettroutensile verso i vari punti d'impiego.
Sblocco dell'elettroutensile (posizione di lavoro)
– Spingere leggermente verso il basso il braccio dell'utensi-
le, agendo sull'impugnatura (13), per ridurre il carico sul
dispositivo di sicurezza per il trasporto (10).
– Estrarre completamente verso l'esterno il dispositivo di
sicurezza per il trasporto (10).
