5.3

Montage Schiene

! Vor Montage der Schiene die Auflagefläche auf die geforder-
te Ebenheit überprüfen.
Schiene mit beiliegenden Sechskantschrauben und Dübel am
Werkstattboden befestigen.
! Bei der Montage der Schiene darauf achten, dass die
Schiene nicht durch ungenau gesetzte Dübel verspannt
wird.

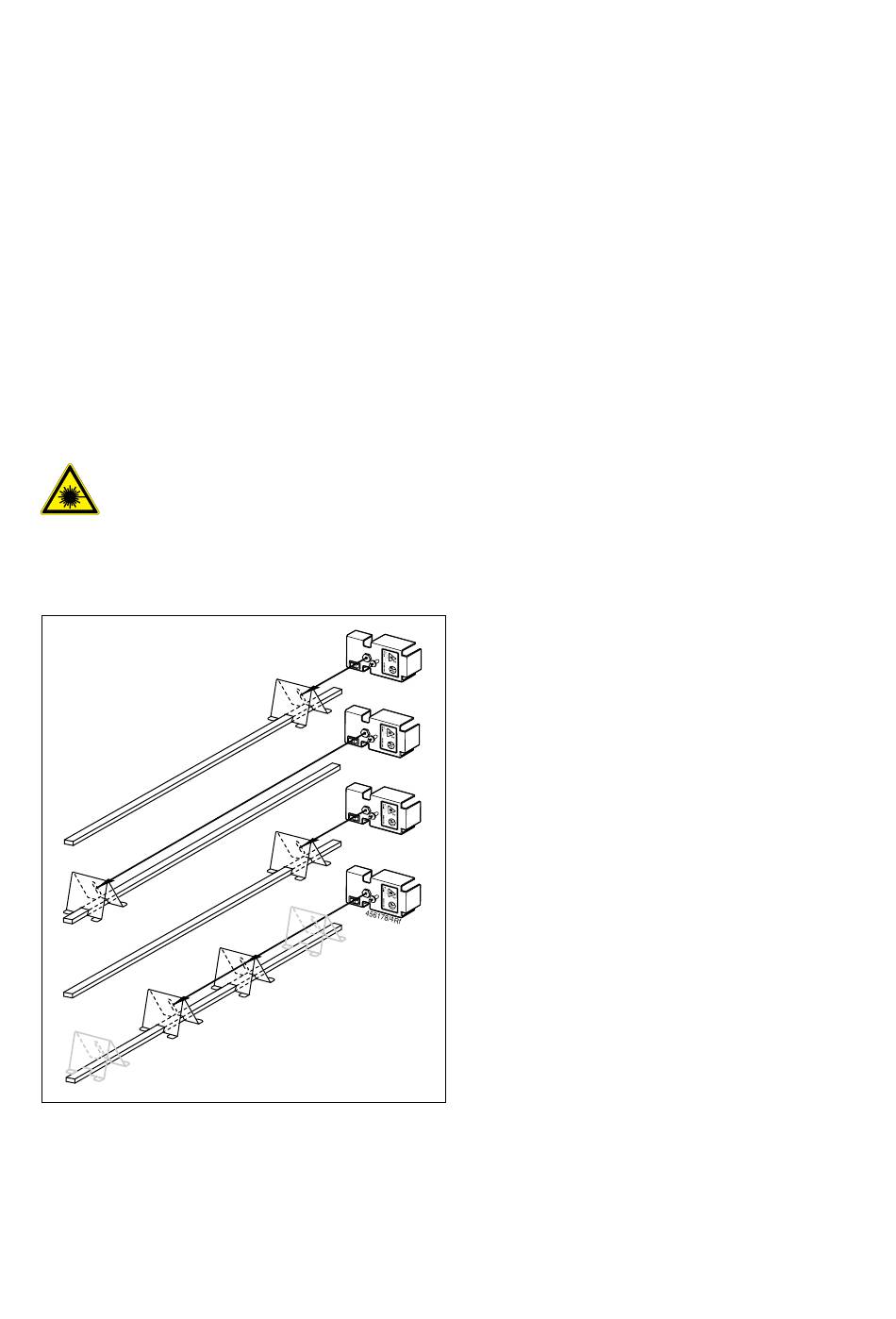

Anschließend muss die Geradheit der Schiene folgendermaßen
überprüft werden:
– Stellen Sie den Kontrollwinkel auf das rechte Ende der Schiene.
– Stellen Sie das Grobeinstellgerät vor das rechte Ende der
Schiene.
– Schalten Sie den Laser ein.
Niemals direkt in die Laserquelle sehen!
– Richten Sie das Grobeinstellgerät so aus, dass der Laserstrahl
auf beiden Seiten der Schiene auf den senkrechten Schlitz des
Kontrollwinkels trifft.
– Verschieben Sie den Kontrollwinkel auf der Schiene und
kontrollieren Sie, ob der Punkt des Laserstrahls über die
gesamte Länge der Schiene links und rechts des Schlitzes vom
Kontrollwinkel sichtbar bleibt. Die maximal zulässige Abwei-
chung der Geradheit der Schiene beträgt 0,6 mm!
i Ist der Laserstrahl links oder rechts vom Schlitz des Kon-
trollwinkels nicht mehr sichtbar, ist die maximal zulässige
Abweichung der Geradheit der Schiene überschritten.
– Bei unzulässiger Abweichung bitte Schiene ausrichten. Hierzu
Sechskantschraube(n) wieder lösen, anschließend die Schiene
wieder festschrauben und mit dem Kontrollwinkel erneut über-
prüfen.
– Ist die Schiene weiterhin unzulässig verspannt, müssen neue
Bohrungen für die Dübel gemacht werden.
i Bitte bringen Sie für das Einhalten des korrekten Abstandes
des Fahrzeuges zur Schiene entsprechende Markierungen
auf der Stellfläche an. Beachten Sie den Abstand Spiegel (!)
zur Vorderkante ACC-Sensor von 120 cm +/- 5 cm.
