06.2006
HINWEIS
Siemens AG
SIMOVERT MASTERDRIVES
Downloaded from www.Manualslib.com
PMU
X300
Einbauplatz 1 (CUMC)
Geberkarte in Slot C
Hilfsschütz, externe
DC24 V-Einspeisung X9
Einbauplatz 3
Einbauplatz 2
Lüfterversorgung X18:1/5
Schirmauflage
für Steuerleitungen

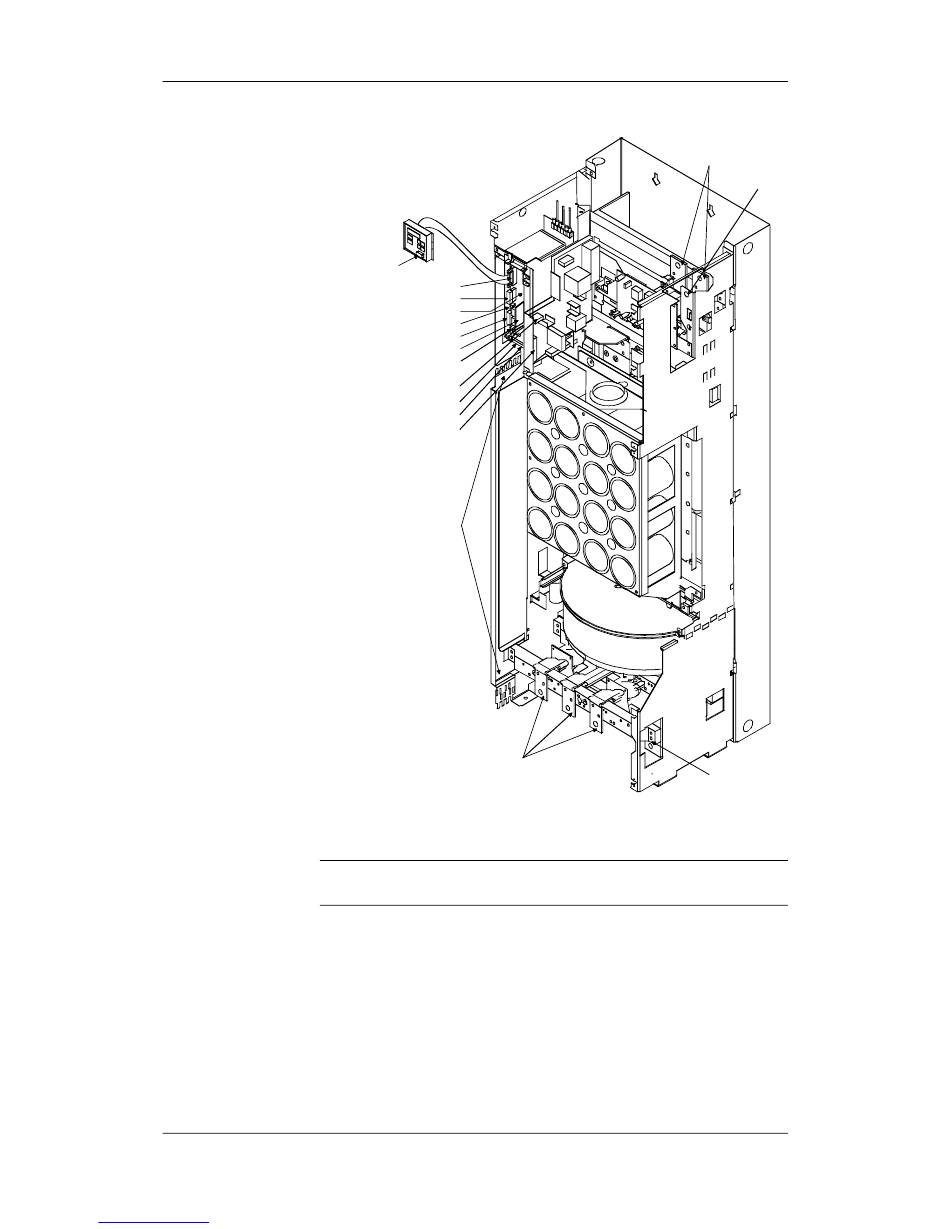

Bild 7-2
Der Lüfter muss extern über die Klemmenleiste X18 1/5 auf der PSU
extern mit AC 230 V versorgt werden.
6SE7087-6KN50
Betriebsanleitung
manuals search engine
X108
X101
S1
X103
S2
Motoranschluss
Anschlussübersicht Bauform G
Anschließen
Zwischenkreis-
anschluss
PE1 / GND
PE2 / GND
7-3
