5.8

Motoren mit DRIVE-CLiQ-Schnittstelle

Motoren für das Antriebssystem SINAMICS sind mit einem internen Sensor Module
ausgestattet, welche die Geber- und Temperaturauswertung sowie ein elektronisches
Typenschild beinhaltet. Dieses Sensor Module ist anstelle des Signalsteckers montiert und hat
eine 10-polige RJ45plus-Buchse. Diese RJ45plus-Buchse wird als DRIVE-CLiQ-Schnittstelle
bezeichnet. Die Pin-Belegung ist unabhängig vom motorinternen Geber.

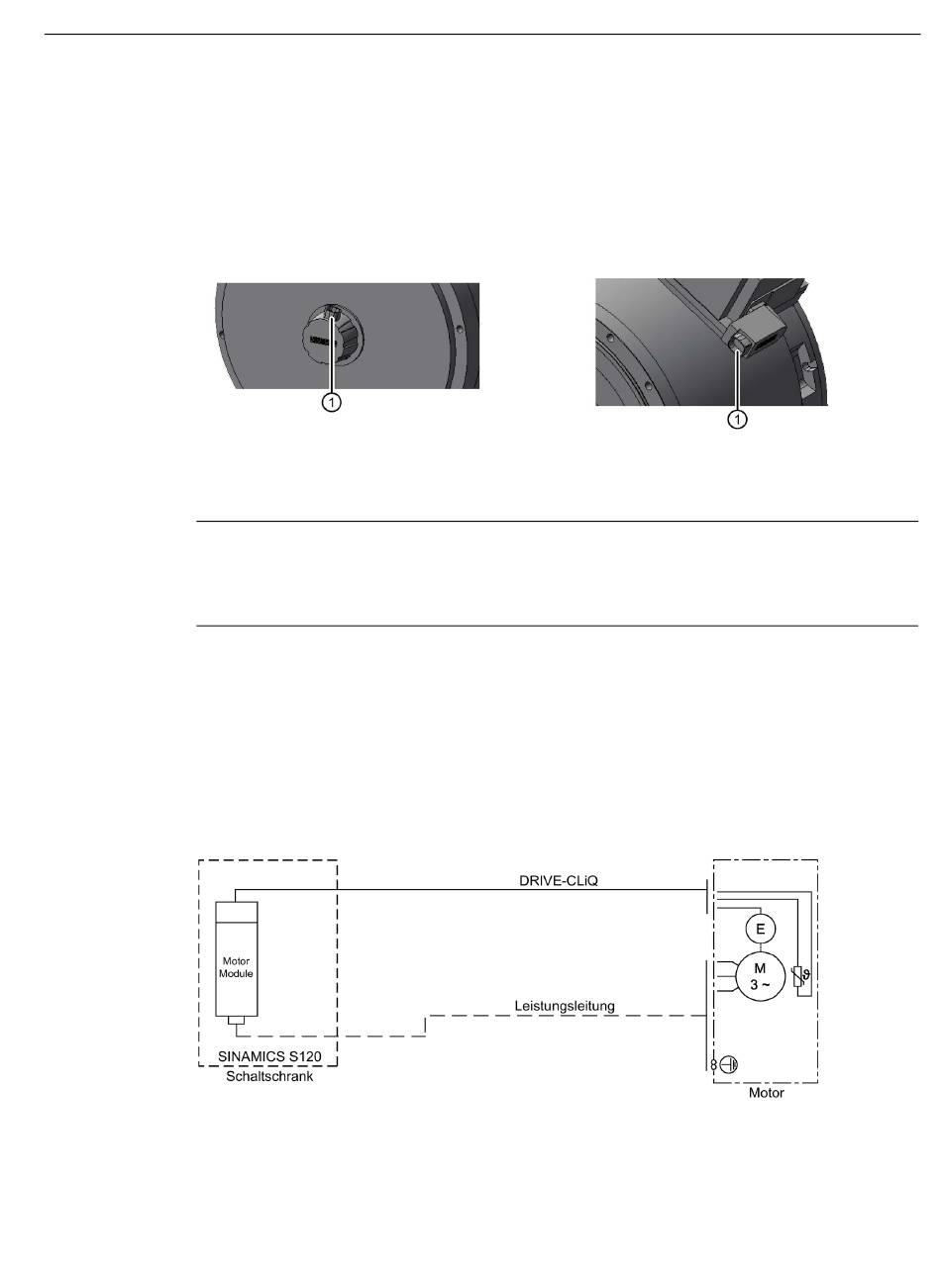

DRIVE-CLiQ-Schnittstelle bei Vollwelle und
Aufsteckwelle
Hinweis
Das Sensor Module hat direkten Kontakt zu elektrostatisch gefährdeten Bauteilen. Die
Anschlüsse dürfen nicht mit den Händen oder Werkzeugen berührt werden, die
elektrostatisch aufgeladen sein können.
Das Sensor Module ist um ca. 180° drehbar. Das Verdrehmoment beträgt 4 bis 8 Nm.
• Verdrehen Sie das Sensor Module nur von Hand. Der Einsatz von Werkzeugen ist
unzulässig.
Die Signalverbindung zwischen Motor und Motor Module erfolgt über eine MOTION-
CONNECT DRIVE-CLiQ-Leitung.
• Stecken Sie den Stecker der MOTION-CONNECT DRIVE-CLiQ-Leitung so weit auf, bis die
Federbleche einrasten.
Bild 5-8
Komplett-Torquemotoren 1FW3
Betriebsanleitung, 08/2020, A5E46027719A AA
Geberanbindung mit DRIVE-CLiQ-Schnittstelle
5.8 Motoren mit DRIVE-CLiQ-Schnittstelle
DRIVE-CLiQ-Schnittstelle bei Hohlwelle
Anschluss
