5. Description des composants de l'appareil

5.1 Module d'alimentation et de commande
(VSM)
Les fonctions suivantes sont affectées au module VSM :
–

techniques de mesure du moteur DTM

(module de régime et température)
– analyse des gaz d'échappement des moteurs à
essence
(dans l'unité AMM - module d'analyse des gaz
d'échappement)
1
4
3

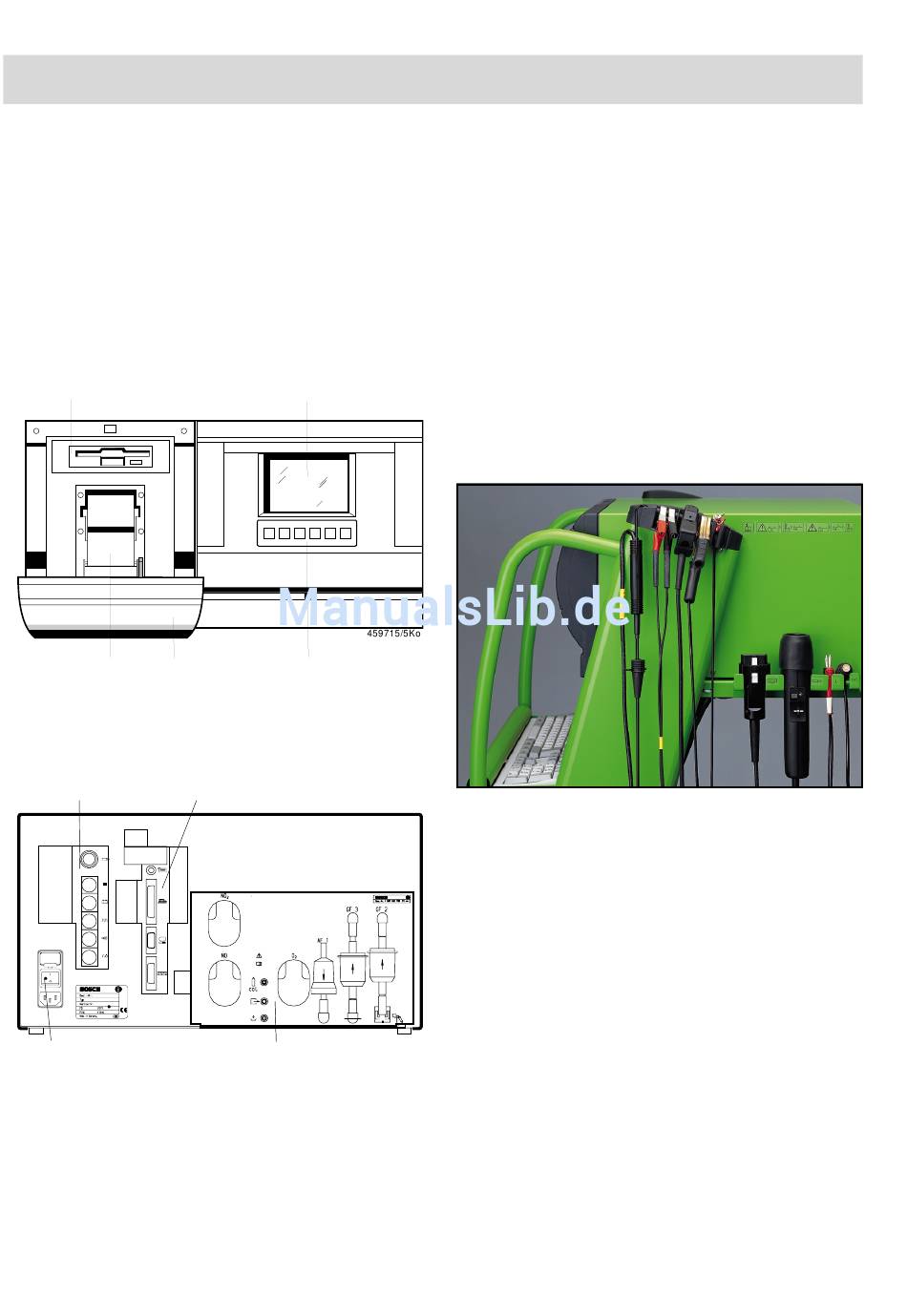

Figure 2 : Vue de l'avant du module VSM
1. Lecteur de disquettes
3. Imprimante
5. Touches de fonction
2
1
Figure 3 : Arrière du module VSM (avec module AMM)
1. Interrupteur d'alimentation en courant MARCHE-ARRET
2. Réglette de raccordement (par ex. capteur de vitesse, sonde de
température)
3. Réglette de raccordement (par ex. imprimante externe, clavier,
module RTM 430)
4. Module d'analyse des gaz d'échappement embrochable AMM
(BEA 250; BEA 150/250)
32
2
ESC F 1 F 2 F 3 F 4 F 5
5
2. Ecran TFT
4. Panneau avant ouvert
3
459715/7Ko
4
5.2 Techniques de mesure du moteur DTM
Le module DTM possède les fonctions de mesure suivantes:
– mesure par sonde de la température de l'huile
– mesure du régime du moteur par :
• • • • • batterie
• • • • • KL1 / TD/TN / EST
• • • • • pince à déclenchement
• • • • • capteur inductif (Diesel)
• • • • • capteur optique
– mesure de la tension par sonde lambda
– mesure de l'angle de came
– mesure de l'angle d'allumage
– mesure du commencement du débit
– mesure du régime par capteur de PMH
Figure 4 : Capteurs de mesure du module DTM
