6.2.2

SICAM AK 3 als Fernwirkunterstation

•
Serielle Kommunikation mit dem Leitsystem über IEC 60870-5-101
•
Die Kommunikation mit dem Prozess erfolgt mit lokaler Peripherie oder seriellen Kommu-
nikationsprotokollen (z.B.: MODBUS, ...)
Die lokalen Ethernet Ports auf CP-2016 oder CP-2019 werden in diesem Fall nicht verwendet
und müssen aus Security-Gründen deaktiviert werden.
Die erforderlichen Parameter finden Sie am BSE unter
Adressen
•
Mode der Ethernet Ports
•
Eigene IP-Adresse
•
Subnet-Maske
Bei dieser Konfiguration sind die beiden lokalen Ethernet-Schnittstellen deaktiviert.

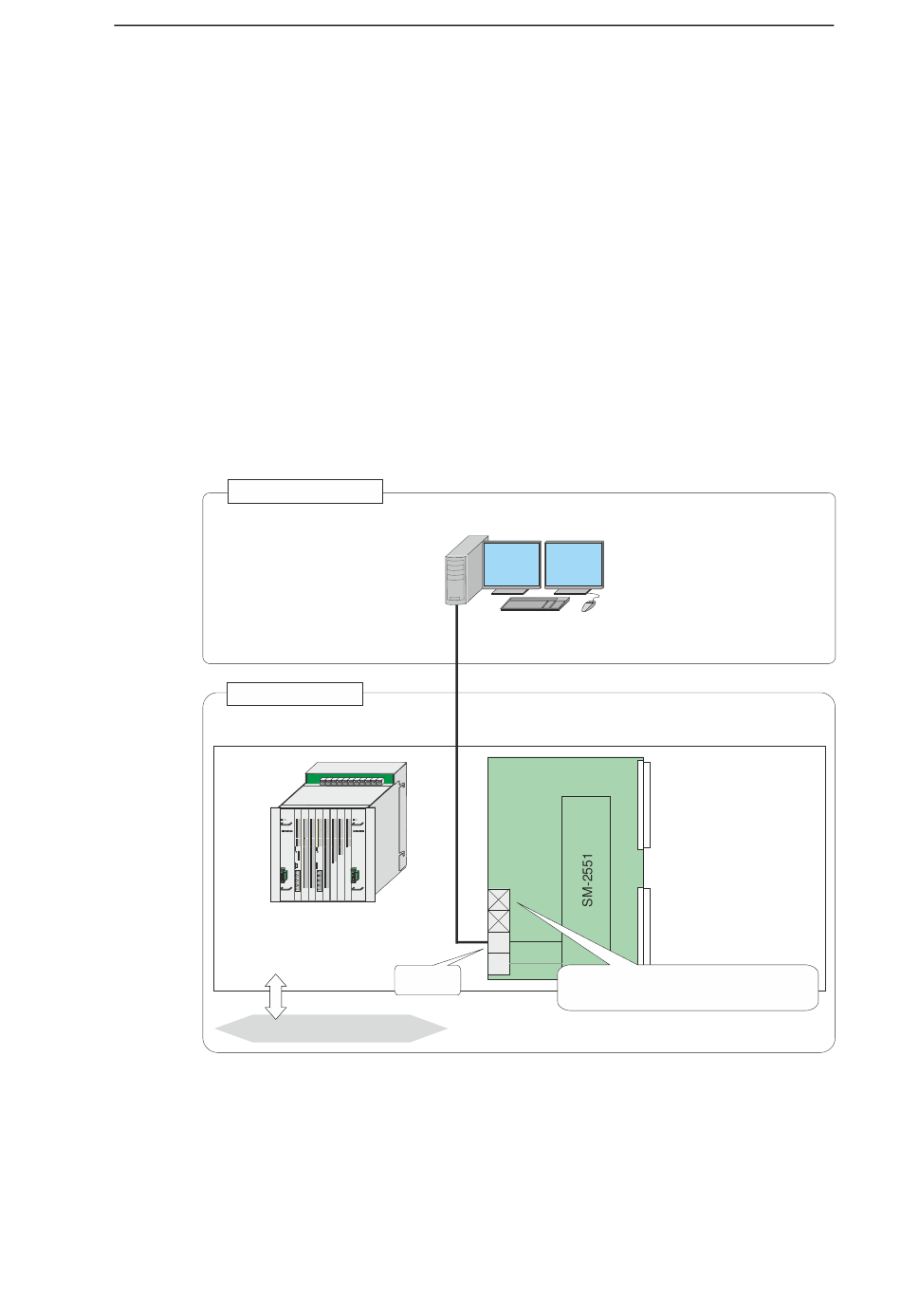

Office Zone
Control Center Zone
Substation Zone
SICAM AK 3
SICAM AK
SICAM RTUs, SICAM AK 3 Benutzerhandbuch
DC2-027-2.04, Ausgabe 04.2019
= 1 IP Adresse (verbundene Ports im Switch mode)
= 0.0.0.0
= 0.0.0.0
IEC 60870-5-101
SICAM AK
PRE2
Prozess
Automatisierungseinheiten und Automatisierungsnetze
Netzwerkeinstellungen | IP-
Leitsystem
IP-Adresse:
Subnetzmaske: 255.255.0.0
CP-2016 od. CP-2019
X0
X1
X2
X3
Netzwerkeinstellungen | IP-Adressen
Eigene IP-Adresse
....................
Subnet-Maske
172.17.0.22
.......... 0.0.0.0
0.0.0.0
253
