2.7.4.1

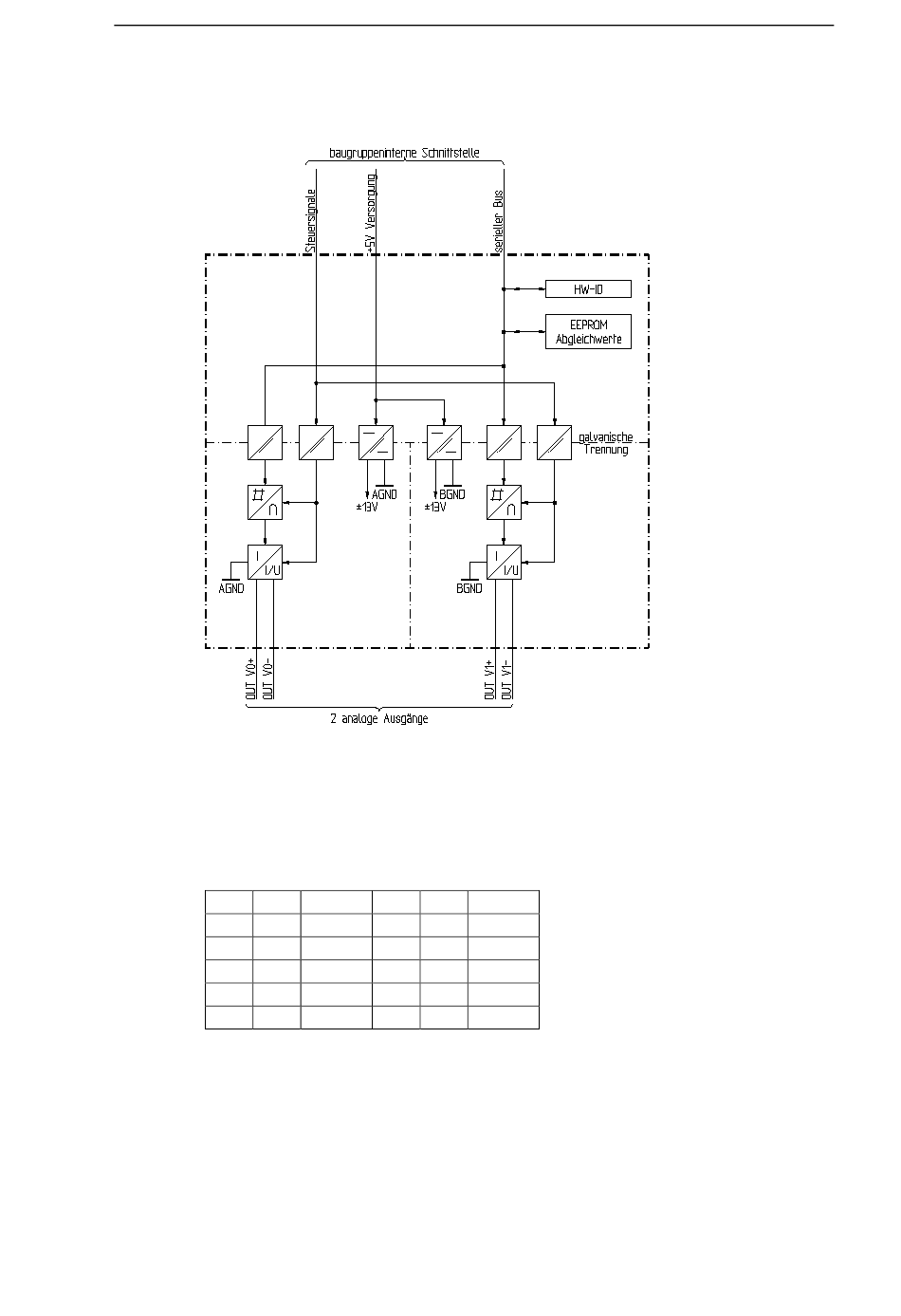

Blockschaltbild

2.7.4.2 Übergabestecker zur Trägerbaugruppe
Der Übergabestecker ist wie folgt belegt:
Punkt Alias
1 I/O 0
3 I/O 2
5
7 I/O 4
9 I/O 6
Die Abkürzungen haben folgende Bedeutung:
OUT V0+, OUT V0- = Analogausgang 0
OUT V1+, OUT V1- = Analogausgang 1
SICAM RTUs, SICAM AK 3 Benutzerhandbuch
DC2-027-2.04, Ausgabe 04.2019
Signal Punkt Alias Signal
2 I/O 1
OUT V0+ 4 I/O 3 OUT V0-
6
8 I/O 5
OUT V1+ 10 I/O 7 OUT V1-
