Procedimento de conexão
Exemplos de cabeamento são apresentados
na página 63. Os torques de aperto são
apresentados na página
apropriados no texto.
• Conecte ao inversor os blocos terminais
incluídos.
• ACS850-04-025A-2...094A-2 e
-025A-5...094A-5 apenas: Remova as duas
tampas plásticas dos conectores na parte
superior e inferior do inversor. Cada tampa
é fixada por dois parafusos.
• Em sistemas de IT (sem aterramento) e TN
(aterramento de uma fase), remova os
seguintes parafusos:
VAR (ACS850-04-03A0-2...018A-2 e
-03A0-5...018A-5);
EMC, VAR1 e VAR2 (ACS850-04-025A-
2...094A-2 e -025A-5...094A-5).

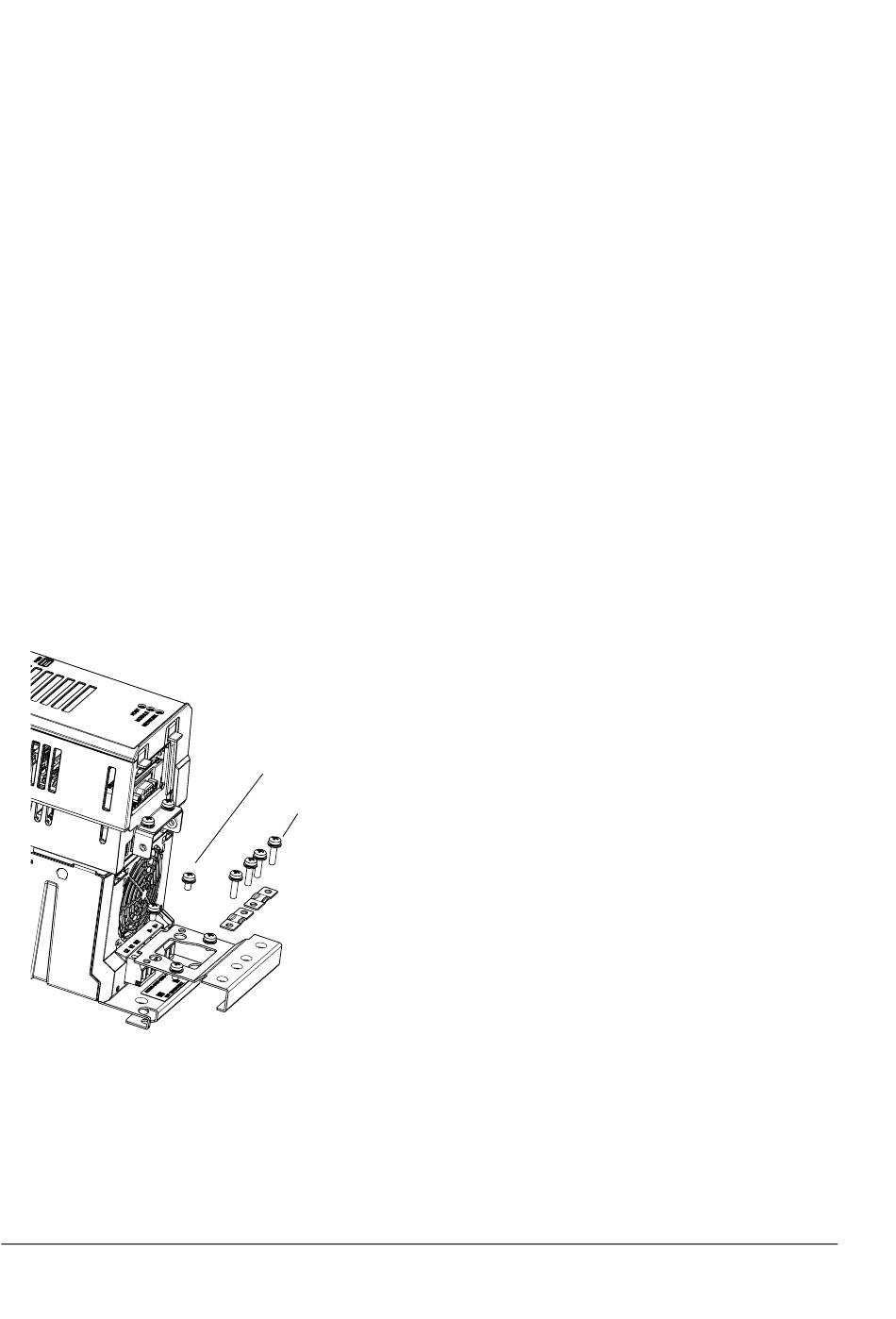

• Prenda as duas chapas de aperto de cabos
incluídas no inversor, uma no alto e outra
embaixo. As chapas de aperto são idênticas.
Guia de instalação rápida - ACS850-04
63 e nos momentos
ACS850-04-03A0-2...018A-2
e -03A0-5...018A-5:
1,5 N·m (13 lbf·in)
ACS850-04-025A-2...094A-2
e -025A-5...094A-5:
3 N·m (25 lbf·in)
1,5 N·m
(13 lbf·pol)
• Descasque os cabos de alimentação para
expor as blindagens nos grampos dos cabos.
• Conecte os cabos de alimentação, do
resistor (se houver) e do motor aos terminais
apropriados do inversor.
• Aperte os grampos dos cabos sobre a
blindagem exposta do cabo. Conecte as
extremidades das blindagens dos cabos aos
terminais de aterramento utilizando olhais de
cabos. Cubra a blindagem exposta visível
com fita isolante.
• ACS850-04-025A-2...094A-2 e
-025A-5...094A-5 apenas: Corte os
orifícios adequados nas bordas das tampas
do conector para acomodar os cabos.
Reencaixe as tampas.
• Aterre a blindagem do cabo do motor na
extremidade do motor.
