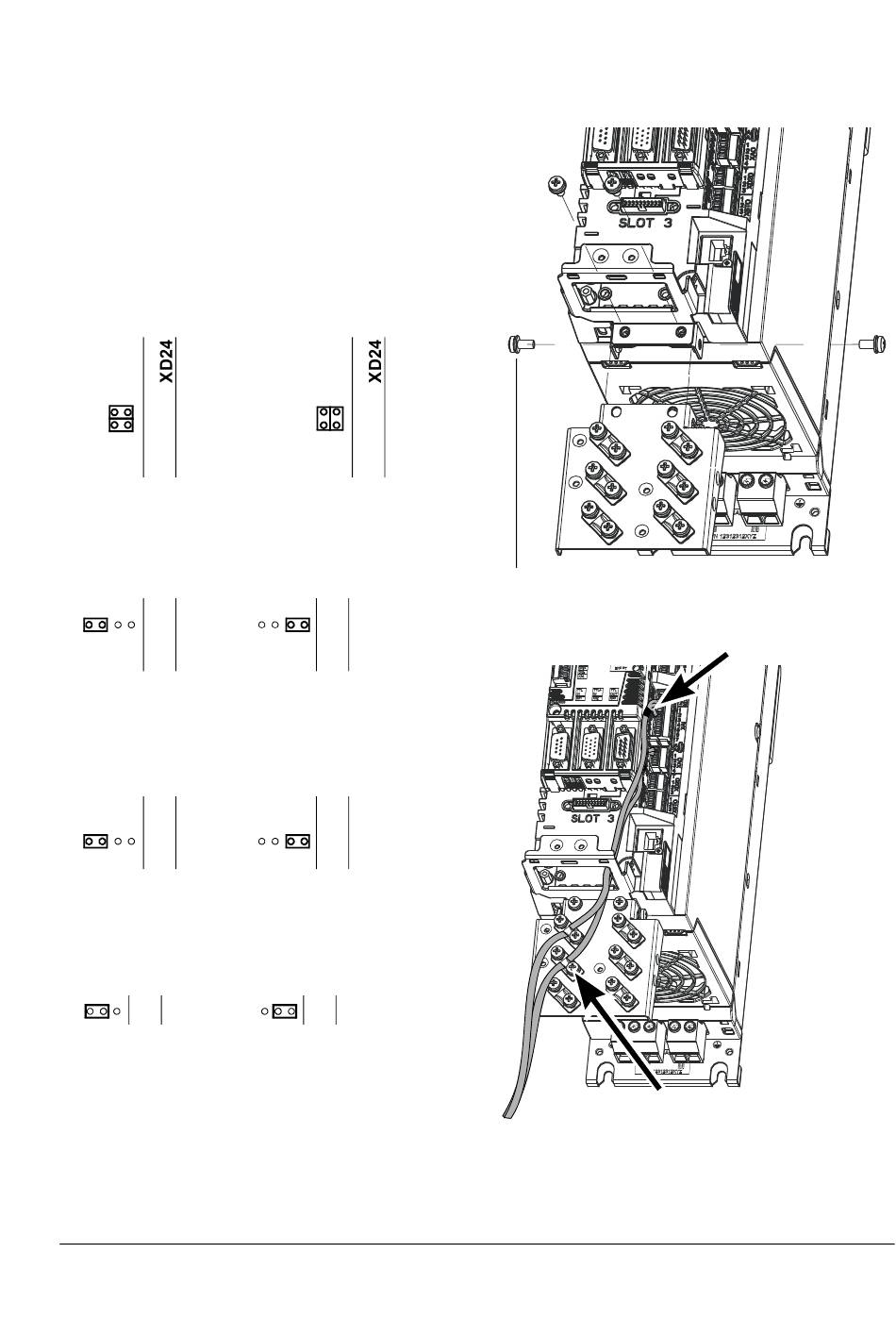

• 把控制单元的跳线设置到适当位置：
DI/DIO 接地选择 – 在 XD24 和 XDI 之间。测
定是否 DIGND (DI1...DI5 的接地端 ) 浮动，
或者是否已连接到 DIOGND (DI6, DIO1 和
DIO2 的接地端 )。如果 DIGND 浮动，
DI1...DI5 的公共端 (GND 或 V
应该连接到 XD24:2。
DIGND 浮动
2
3
4
1
2
AI1 – 用来选择模拟输入 AI1 的输入信号是电
流信号还是电压信号。
电流
7
AI1
AI2
1
AI2 – 用来选择模拟输入 AI2 的输入信号是电
流信号还是电压信号。
电流
7
AI1
AI2
1
T – 传动对传动连接的链路终端。当传动是
最后一个单元时，必须设置到 ON 位置。
ON
T
安装电缆固定夹
电缆固定夹可以安装在 JCU 控制单元的顶部或
底部。
中任意一个 )
cc
DIGND 连到 DIOGND
2
3
4
1
2
电压
7
AI1
AI2
1
电压
7
AI1
AI2
1
OFF
T
0.7 N·m (6.2 lbf·in)
剥开电缆固定夹处的电缆外皮，
将屏蔽层裸露出来。
1.5 N·m (13 lbf·in)
快速安装指南
105
使用热缩管或胶带包住屏
蔽层
