A B B M E A S U R E M E N T & A N A LY T I C S | I N B E T R I E B N A H M E A N L E I T U N G
AWT420
Universal 4-Leiter Ein- und
Zweikanal-Messumformer
Einleitung
—
AWT420
Universal 4-Leiter

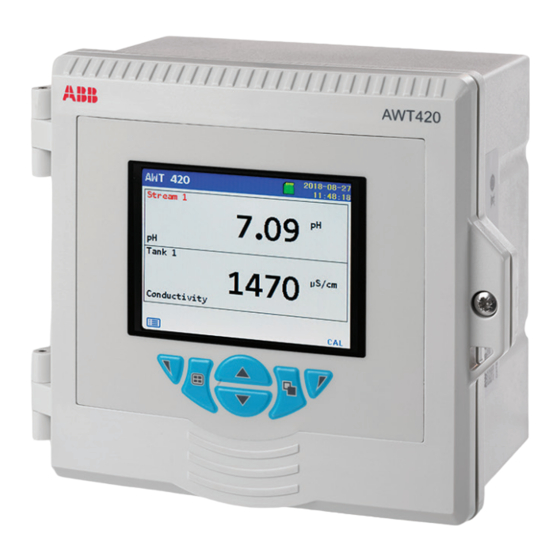

Der AWT420 ist ein universeller 4-Leiter Ein-
Ein- und Zweikanal-
und Zweikanal-Messumformer für die Messung
Messumformer
und Kontrolle vieler Parameter, einschließlich
pH-Wert, ORP, Leitfähigkeit, Trübung/Schwebstoffe
und Gelöstsauerstoff.
Der AWT420 unterstützt sowohl traditionelle
analoge als auch fortschrittliche digitale
EZLink-Sensoren.
Diese Bedienungsanleitung enthält Informationen
zu Installation, Betrieb und Wartung für den
Messumformer AWT420. Informationen über
die Sensoren und zu deren Installation,
Inbetriebnahme, Betrieb und Wartung finden
Sie im Handbuch für den jeweiligen Sensor.
Measurement made easy
Weitere Informationen
Weitere Veröffentlichungen zum Messumformer
AWT420 stehen zum kostenlosen Download
bereit unter:
www.abb.com/measurement
Oder Sie erhalten Sie durch Scannen dieses Codes:
Links und Referenznummern für den Messumformer
sind ebenfalls unten aufgeführt:
Suchen Sie nach den folgenden Begriffen
AWT420 Messumformer – Datenblatt
AWT420 Messumformer –
Bedienungsanleitung
AWT420 Messumformer
HART-Zusatzkommunikation
AWT420 Messumformer
HART FDS-Zusatzkommunikation
AWT420 Messumformer
PROFIBUS-Zusatzkommunikation
AWT420 Messumformer
MODBUS-Zusatzkommunikation
AWT420 Messumformer
Ethernet-Zusatzkommunikation
oder klicken Sie darauf:
DS/AWT420-EN
OI/AWT420-EN
COM/AWT420/
HART-EN
COM/AWT420/
HART/FDS-EN
COM/AWT420/
ROFIBUS-EN
COM/AWT420/
MODBUS-EN
COM/AWT420/
ETHERNET-EN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB AWT420

Inhaltszusammenfassung für ABB AWT420

  • Seite 1 Measurement made easy Einleitung Weitere Informationen — AWT420 Universal 4-Leiter Der AWT420 ist ein universeller 4-Leiter Ein- Weitere Veröffentlichungen zum Messumformer Ein- und Zweikanal- und Zweikanal-Messumformer für die Messung AWT420 stehen zum kostenlosen Download Messumformer und Kontrolle vieler Parameter, einschließlich bereit unter: pH-Wert, ORP, Leitfähigkeit, Trübung/Schwebstoffe...

  • Seite 2: Inhaltsverzeichnis

    Bedienermenüs ........20 AWT420 Messumformer – elektrisch ... 4 Betriebsmodi .
  • Seite 3 Sensormodulbaugruppen ......37 AWT420 pH Leiterplatten-Upgrade/ Ersatzteilsatz....... . 37 AWT420 2 2-Elektroden-Leitfähigkeit...

  • Seite 4: Gesundheit Und Sicherheit

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B Gesundheit und Sicherheit Dokumentsymbole Potenzielle Gefahrenquellen AWT420 Messumformer – elektrisch Die in diesem Dokument verwendeten Symbole werden nachstehend erläutert: WARNUNG GEFAHR Körperverletzung...

  • Seite 5: Recycling Und Entsorgung Des Produkts (Nur Europa)

    Informationen einzurichten und aufrechtzuerhalten. den europäischen örtlichen und nationalen Bestimmungen dürfen mit dem obigen Symbol ABB Ltd. und ihre Tochtergesellschaften haften nicht für markierte Geräte in Europa nach dem 12. August 2005 Schäden und/oder Verluste im Zusammenhang mit solchen nicht mehr in öffentlichen Entsorgungseinrichtungen...

  • Seite 6: Übersicht

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B Übersicht 4 Mechanische Installation Installation des Messumformers Der AWT420 ist ein universeller 4-Leiter-Ein- und Zweikanal- Messumformer für die Messung und Kontrolle vieler Parameter, Optionales Zubehör einschließlich pH-Wert, ORP, Leitfähigkeit, Trübung/ Optionales Installationszubehör...

  • Seite 7: Abmessungen Messumformer

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B Abmessungen Messumformer Wandmontage Abmessungen in mm...

  • Seite 8: Schalttafelmontage (Optional)

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B .

  • Seite 9: Rohrmontage (Optional)

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B Rohrmontage (optional) Abmessungen in mm HINWEIS...

  • Seite 10: Elektrische Installation

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B 5 Elektrische Installation GEFAHR WARNUNG...

  • Seite 11: Klemmenanschlüsse

    Leiterplatinen-Steckplatz Communications Kommunikation Sensor 1 Sensor 1 Sensor 2 Sensor 2 Analogausgangsanschlüsse Sensormodul- (Kommunikationsmodulver- verbindungen bindungen siehe unten) Kommunikationsmodulverbindungen – siehe separate Anbauten HART COM/AWT420/HART-EN MODBUS COM/AWT420/MODBUS-EN PROFIBUS COM/AWT420/PROFIBUS-EN ETHERNET COM/AWT420/ETHERNET-EN Hauptplatinenanschlüsse: siehe unten Hauptplatinenanschlüsse Anschlüsse Analogaus- Relaisanschlüsse Digital-E/A gangsan- schlüsse...

  • Seite 12: Anschlüsse Für Digitale E/A, Relais Und Analoge Ausgänge

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B …5 Elektrische Installation Anschlüsse für digitale E/A, Relais und analoge Ausgänge...

  • Seite 13: Ph- Und Leitfähigkeitsverbindungen

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B pH- und Leitfähigkeitsverbindungen pH-/ORP-/plon-Sensormodulanschlüsse HINWEIS...

  • Seite 14: Spannungsversorgungsanschluss

    4 Bringen Sie die Kabelverschraubung an und befestigen HINWEIS Sie sie mit der Mutter 5 Entfernen Sie die Abdeckung der Kabelverschraubung Elektrische Installation – ABB Empfehlungen: und ziehen Sie das Stromversorgungskabel durch • Alle Kabel sind mit Aderendhülsen montiert. die Abdeckung.
  • Seite 15 AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B KOMMUNIKATION COMMUNICATIONS Sensor 1...

  • Seite 16: Montage Der Ezlink-Module

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B …5 Elektrische Installation Montage der EZLink-Module WARNUNG...
  • Seite 17 AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B Erläuterungen zu Abbildung 14: Erläuterungen zu Abbildung 15: 7 Führen Sie die Ausrichtungslasche...

  • Seite 18: Anschließen Der Ezlink-Sensoren

    HINWEIS Konfiguration/Konfig Gerät/Ersteinstellung (siehe Seite 29), gewählt wird, wird die Eingabeaufforderung „Inbetriebnahme“ Maximale Kabellänge zwischen Messumformer angezeigt: und Sensor(en) – siehe Bedienungsanleitung des Sensors. AWT420 03-09-2019 08:14:45 Erläuterungen zu Abbildung 16: Neuer TX 1 Richten Sie die Anschlussstifte des Sensorkabel-...

  • Seite 19: Betrieb

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B Betrieb Bedientasten aktiven Tasten angezeigt.

  • Seite 20: Bedienung

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B …7 Bedienung Betriebsmodus Bedienermenüs...

  • Seite 21: Betriebsmodi

    Sensoren (in beliebiger Sensorreihenfolge) zugewiesen werden. In Abbildung 20 bildet die Bediener-Seite 1 die beiden (2) angeschlossenen Sensoren ab. Gerätekennzeichnung (kann vom Benutzer vergeben werden) 03-09-2019 AWT420 Uhrzeit und Datum 14:33:12 Sensorkennzeichnung KENNZEICHNUNG 1 (kann vom Benutzer Chemische Einheiten 4.98...
  • Seite 22 Bedienermenü ausgewählt wurde (siehe Seite 20), scrollt das Display nacheinander durch jede verfügbare Farbcodierte Sensorkennzeichnung Prozesswert (PV) • Sensor 1 = rot Maßeinheit • Sensor 2 = grün 03-09-2019 Uhrzeit und Datum AWT420 Gerätekennzeichnung 15:31:08 (benutzerdefiniert) KENNZEICHNUNG 1 7.82 Parameter-ID Farbcodiertes 17.3 Balkendiagramm °C...

  • Seite 23: Ansicht-Modus

    (1 für jeden Sensor) Prozesswert siehe Abbildung 22 • Signalansicht – zeigt eine Liste aktiver Signale mit ihren Diagrammansicht 04-09-2019 Werten an (1 Seite pro Sensor) – siehe Abb. Abbildung 23. 08:52:03 50.0 • Diagrammansicht – zeigt die Sensormesswerte als eine Sensor-ID 37.5 Reihe farbcodierter Spuren an –...

  • Seite 24: Protokollmodus

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B …7 Bedienung Protokollmodus Protokolleinträge...

  • Seite 25: Datenprotokollierung

    Stellen Sie sicher, dass die LED nicht mehr und zu speichern, kann die Software DataManager Pro leuchtet. von ABB verwendet werden. 5 Drücken Sie den Wechseldatenträger nach oben, • Eine SD-Karte mit einer Kapazität von 2 GB bietet um die Federverriegelung zu lösen.

  • Seite 26: Passwortsicherheit Und Zugriffsebene

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B 9 Passwortsicherheit und Zugriffsebene Festlegen von Passwörtern Zugriffsebene...

  • Seite 27: 10 Sensoreinrichtung

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B 10 Sensoreinrichtung Leitfähigkeit mit 2 Elektroden Menü...

  • Seite 28: Leitfähigkeit Mit 2 Elektroden - Einrichtung Berechneter Zweikanalwerte

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B …10 Sensoreinrichtung Leitfähigkeit mit 2 Elektroden –...

  • Seite 29: Leitfähigkeit Mit 4 Elektroden

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B Leitfähigkeit mit 4 Elektroden Menü...

  • Seite 30: Ph/Redox/Orp

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B …10 Sensoreinrichtung pH/Redox/ORP Menü...

  • Seite 31: Rdo

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B Menü...

  • Seite 32: 11 Technische Daten

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B 11 Technische Daten Betrieb Elektrik...

  • Seite 33: Konnektivität/Kommunikation (Optional)

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B Konnektivität/Kommunikation (optional) Leitfähigkeit mit 2 Elektroden Ethernet...

  • Seite 34: Technische Daten

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B …11 Technische Daten Leitfähigkeit mit 4 Elektroden pH/ORP (Redox)

  • Seite 35: Ezlink

    Das Bluetooth Low Energy Module im Messumformer in a residential installation. This equipment generates, AWT420 hat die regulatorische Zulassung für die folgenden uses and can radiate radio frequency energy, and if not Länder erhalten: installed and used in accordance with the instructions, may cause harmful interference to radio communications.
  • Seite 36 • Taiwan/NCC No: CCAN16LP0011T7 Taiwan CCAN16LP0011T7 注意 ! 依據 低功率電波輻射性電機管理辦法 第十二條 經型式認證合格之低功率射頻電機， 非經許可， 公司、 商號或使用者均不得擅自變更頻率、 加大 功率或變更原設計 之特性及功能。 第十四條 低功率射頻電機之使用不得影響飛航安 全及干擾合法通信 ； 經發現有干擾現象時， 應立即停用， 並改善至無 干擾時方得繼續使用。 前項合法通信， 指依電信規定作業之無線電信。 低功率射頻電機須忍受合法通信或工業、 科學及 醫療用電波輻射性 電機設備之干擾。 DS/AWT420-EN Rev. A...

  • Seite 37: Ersatzteile

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B 12 Ersatzteile Sensormodulbaugruppen Kommunikationsmodulbaugruppen AWT420 pH Leiterplatten-Upgrade/Ersatzteilsatz AWT420 HART Leiterplatten-Upgarde-/Ersatzteilsatz Teilenummer Teilenummer 3KXA877420L0014 3KXA877420L0051 AWT420 2 2-Elektroden-Leitfähigkeit Leiterplatten- AWT420 Profibus Leiterplatten-Upgrade-/Ersatzteilsatz Upgrade-/Ersatzteilsatz Teilenummer Teilenummer 3KXA877420L0052 3KXA877420L0013 AWT420 Modbus Leiterplatten-Upgrade-/Ersatzteilsatz AWT420 4 4-Elektroden-Leitfähigkeit Leiterplatten- Teilenummer...

  • Seite 38: Montagesätze

    AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B …12 Ersatzteile Montagesätze Kabelverschraubungen/...
  • Seite 39 AW T4 2 0 | U N I V E R S A L 4 - L E I T E R E I N - U N D Z W E I K A N A L- M E S S U M F O R M E R | C I/A W T4 2 0 - D E R E V. B Bestätigungen •...
  • Seite 40 Technische Änderungen sowie Inhaltsänderungen dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Bei Bestellungen gelten die vereinbarten detaillierten Angaben. ABB übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument, dem Inhalt und den Abbildungen vor.
