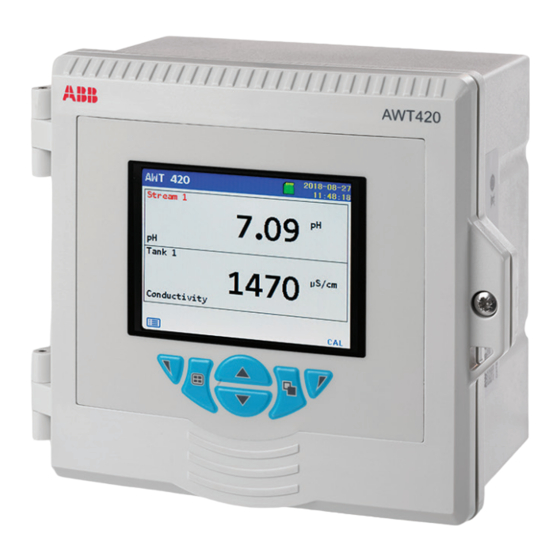

Universeller 4-leiter-messumformer mit zwei eingängen version für gefahrenbereiche
Vorschau ausblenden Andere Handbücher für AWT420:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
—
A B B M E A S U R E M E N T & A N A LY T I C S | I N F O R M AT I O N | I N F/A N A I N S T/0 1 2 - D E R E V. D
AWT420
Universeller 4-Leiter-Messumformer mit zwei Eingängen
Version für Gefahrenbereiche
Einleitung
—
AWT420
Der AWT420 ist ein universeller 4-Leiter-
Universeller 4-Leiter-
Messumformer, der sich für die Messung und
Messumformer
mit zwei Eingängen
Steuerung eines breiten Spektrums von Parametern
eignet, einschließlich pH, ORP, Leitfähigkeit,
Trübung/Schwebstoffe und Gelöstsauerstoff.
Dieses Dokument enthält ausführliche
Informationen zu (Metall-) Gehäusen des Typs
AWT420 für den Einsatz in Gefahrenbereichen.
Für Informationen zu (Kunststoff-) Gehäusen des
Typs AWT420 für den Einsatz in ungefährlichen
Bereichen siehe OI/AWT420.
Der AWT420 unterstützt herkömmliche analoge und
erweiterte digitale EZLink-Sensoren. Informationen
über die Sensoren und zu deren Installation,
Inbetriebnahme, Betrieb und Wartung finden Sie
im Handbuch für den jeweiligen Sensor.
Measurement made easy
Weitere Informationen
Weitere Veröffentlichungen zum Messumformer
AWT420 stehen zum kostenlosen Download bereit
unter:
www.abb.com/measurement
Oder Sie erhalten Sie durch Scannen dieses Codes:
Links und Referenznummern für den Messumformer
sind ebenfalls unten aufgeführt:
Suchen Sie nach den folgenden Begriffen,
Messumformer AWT420 – Datenblatt
AWT420 Messumformer –
Bedienungsanleitung
AWT420 Messumformer –
Inbetriebnahmeanleitung
AWT420 Messumformer –
Zusatzreferenz zu HART
AWT420 Messumformer –
Zusatzreferenz zu HART FDS
AWT420 Messumformer –
Zusatzreferenz zu PROFIBUS
AWT420 Messumformer –
Zusatzreferenz zu MODBUS
AWT420 Messumformer –
Zusatzreferenz zu Ethernet
oder klicken Sie darauf:
DS/AWT420
OI/AWT420
CI/AWT420
COM/AWT420/
HART
COM/AWT420/
HART/FDS
COM/AWT420/
PROFIBUS
COM/AWT420/
MODBUS
COM/AWT420/
ETHERNET

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB AWT420

Inhaltszusammenfassung für ABB AWT420

  • Seite 1 AWT420 für den Einsatz in Gefahrenbereichen. Links und Referenznummern für den Messumformer Für Informationen zu (Kunststoff-) Gehäusen des sind ebenfalls unten aufgeführt: Typs AWT420 für den Einsatz in ungefährlichen Suchen Sie nach den folgenden Begriffen, Bereichen siehe OI/AWT420. oder klicken Sie darauf: Messumformer AWT420 –...

  • Seite 2: Inhaltsverzeichnis

    Potenzielle Gefahrenquellen ......3 AWT420 Messumformer – elektrisch ... 3 Sicherheitsbestimmungen .

  • Seite 3: Gesundheit Und Sicherheit

    AW T4 2 0 | U N I V E R S E L L E R 4 - L E I T E R - M E S S U M F O R M E R M I T Z W E I E I N G Ä N G E N | I N F/A N A I N S T/0 1 2 - D E R E V. D Gesundheit und Sicherheit Dokumentsymbole Potenzielle Gefahrenquellen AWT420 Messumformer – elektrisch Die in diesem Dokument verwendeten Symbole werden nachstehend erläutert: WARNUNG GEFAHR Körperverletzung...

  • Seite 4: Recycling Und Entsorgung Des Produkts (Nur Europa)

    AW T4 2 0 | U N I V E R S E L L E R 4 - L E I T E R - M E S S U M F O R M E R M I T Z W E I E I N G Ä N G E N | I N F/A N A I N S T/0 1 2 - D E R E V. D Recycling und Entsorgung des Produkts (nur Europa) ABB ist stets darum bemüht zu gewährleisten, dass von seinen Produkten ausgehende Gefahren für die Umwelt so weit wie möglich minimiert werden. Die am 13.

  • Seite 5: Elektrische Installation

    AW T4 2 0 | U N I V E R S E L L E R 4 - L E I T E R - M E S S U M F O R M E R M I T Z W E I E I N G Ä N G E N | I N F/A N A I N S T/0 1 2 - D E R E V. D Elektrische Installation GEFAHR WARNUNG...

  • Seite 6: Klemmenanschlüsse

    Sensor 1 Sensor 1 Sensor 2 Sensor 2 Sensormodulver- bindungen Analoge Ausgangsanschlüsse (Angaben zu Kommunikationsmodulanschlüssen siehe unten) Kommunikationsmodulanschlüsse – siehe separate Ergänzungen: HART COM/AWT420/HART MODBUS COM/AWT420/MODBUS PROFIBUS COM/AWT420/PROFIBUS ETHERNET COM/AWT420/ETHERNET Anschlüsse der Hauptplatine: siehe unten Externer Schutzerdungsbolzen Externer Schutzerdungsbolzen Anschlüsse Hauptplatine Anschlüsse...

  • Seite 7: Aspekte Für Gefahrenbereiche

    • Es können bis zu 240 V vorliegen. Trennen Sie vor dem Bereich befindet, können keine Komponenten des Geräts vom Abnehmen der Klemmenabdeckung die Stromversorgung. Benutzer gewartet werden. Nur das Personal von ABB, seines/r Sicherheitsanweisungen bezüglich des Betriebs der in autorisierten Vertreter/s oder Personen, die mit den dieser Bedienungsanleitung beschriebenen Einrichtungen Baunormen zertifizierter Ausrüstungen für Gefahrenbereiche...

  • Seite 8: Risiko Von Elektrostatischer Entladung

    AW T4 2 0 | U N I V E R S E L L E R 4 - L E I T E R - M E S S U M F O R M E R M I T Z W E I E I N G Ä N G E N | I N F/A N A I N S T/0 1 2 - D E R E V. D .

  • Seite 9: Für Gefahrenbereiche

    3 Das Gerät darf nicht verwendet werden, wo UV-Licht oder -Strahlung auf das Gehäuse oder auf das Fenster des Gehäuses einwirken können. AWT420 Metall-Messumformer UL ATEX IECEx UKEX 4 Das Gerät darf nur in einem Bereich mit mindestens Kontrollzeichnung Verschmutzungsgrad 2 nach IEC 60664-1 verwendet werden.

  • Seite 10: Elektrische Installationen In Gefahrenbereichen

    AW T4 2 0 | U N I V E R S E L L E R 4 - L E I T E R - M E S S U M F O R M E R M I T Z W E I E I N G Ä N G E N | I N F/A N A I N S T/0 1 2 - D E R E V. D .

  • Seite 11: Spannungsversorgungsanschluss

    Anschlusskabels zur Verbindung der Netzstromversorgung mit Netzeingang und Relaiskontaktausgang ist nicht zulässig. HINWEIS Elektrische Installation – Empfehlungen von ABB • Alle Kabel sind mit Klemmringen ausgestattet. • Verwenden Sie M5-Ringanschlüsse vor dem Anbringen an dem Erdanlötteil. • Nur 1 Kabel pro Kabelverschraubung.

  • Seite 12: Installation Der Ezlink-Schottverschraubung

    AW T4 2 0 | U N I V E R S E L L E R 4 - L E I T E R - M E S S U M F O R M E R M I T Z W E I E I N G Ä N G E N | I N F/A N A I N S T/0 1 2 - D E R E V. D .
  • Seite 13 AW T4 2 0 | U N I V E R S E L L E R 4 - L E I T E R - M E S S U M F O R M E R M I T Z W E I E I N G Ä N G E N | I N F/A N A I N S T/0 1 2 - D E R E V. D Siehe Abbildung 7: Siehe Abbildung 8: 7 Schieben Sie die Ausrichtungslasche...

  • Seite 14: Entfernen/Nachrüsten Eines Tafelmontierten Messumformers Qawt420 - Anforderungen An

    AW T4 2 0 | U N I V E R S E L L E R 4 - L E I T E R - M E S S U M F O R M E R M I T Z W E I E I N G Ä N G E N | I N F/A N A I N S T/0 1 2 - D E R E V. D .

  • Seite 15: Geschützte Marken

    AW T4 2 0 | U N I V E R S E L L E R 4 - L E I T E R - M E S S U M F O R M E R M I T Z W E I E I N G Ä N G E N | I N F/A N A I N S T/0 1 2 - D E R E V. D Geschützte Marken •...
  • Seite 16 Wir behalten uns das Recht vor, technische Änderungen vorzunehmen oder den Inhalt dieses Dokuments ohne vorherige Ankündigung anzupassen. Bei Bestellungen gelten die vereinbarten detaillierten Angaben. ABB übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument, dem Inhalt und den Abbildungen vor.
