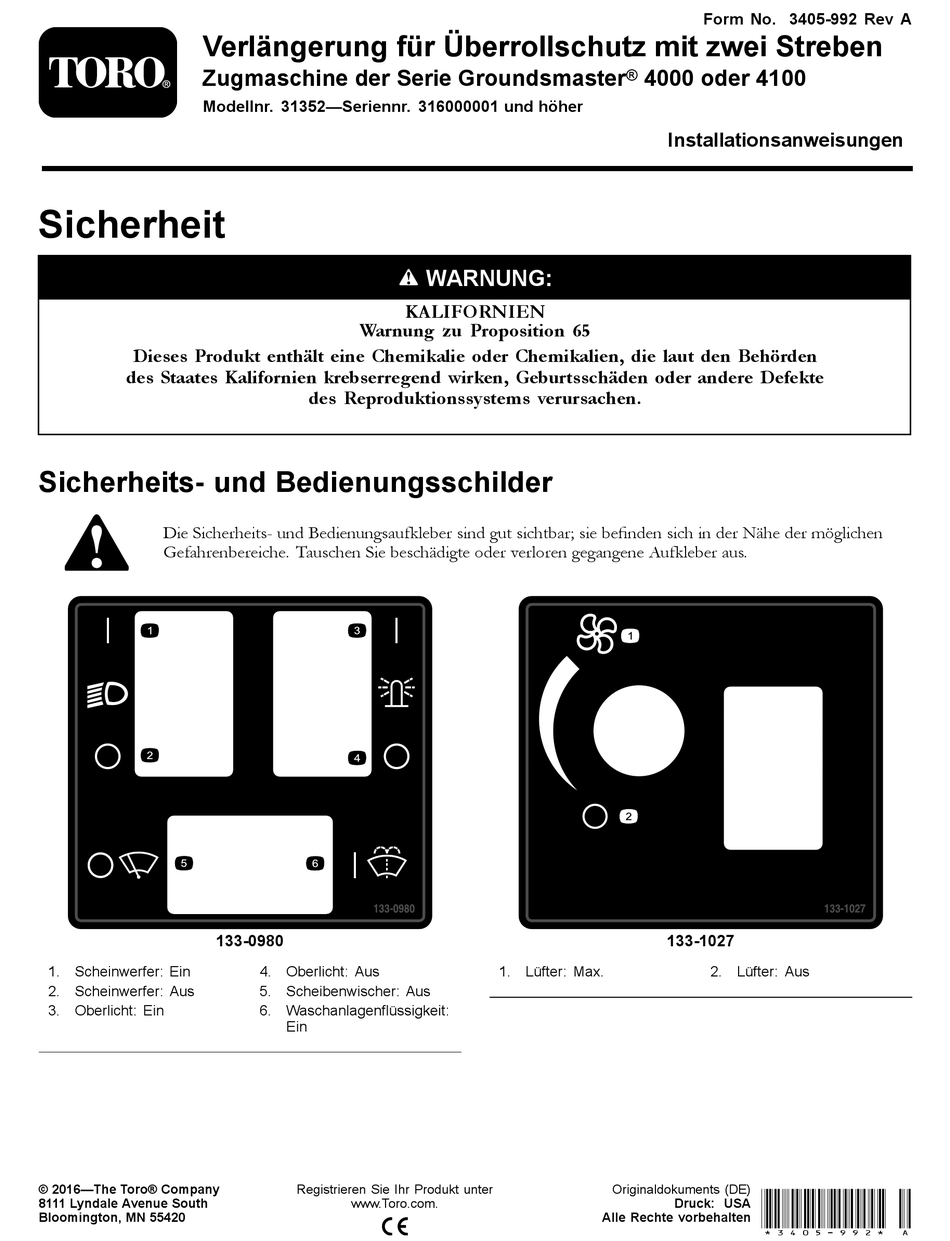

Verlängerung für Überrollschutz mit zwei Streben
Zugmaschine der Serie Groundsmaster
Modellnr. 31352—Seriennr. 316000001 und höher
Sicherheit
Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden
des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte
Sicherheits- und Bedienungsschilder
Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen
Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus.
133-0980
1. Scheinwerfer: Ein
2. Scheinwerfer: Aus
3. Oberlicht: Ein
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
WARNUNG:
KALIFORNIEN
Warnung zu Proposition 65
des Reproduktionssystems verursachen.
4. Oberlicht: Aus
5. Scheibenwischer: Aus
6. Waschanlagenflüssigkeit:
Ein
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
4000 oder 4100
Installationsanweisungen
133-1027
1. Lüfter: Max.
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
Form No. 3405-992 Rev A
2. Lüfter: Aus
*3405-992* A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro 31352
Inhaltszusammenfassung für Toro 31352
- Seite 1 Form No. 3405-992 Rev A Verlängerung für Überrollschutz mit zwei Streben Zugmaschine der Serie Groundsmaster ® 4000 oder 4100 Modellnr. 31352—Seriennr. 316000001 und höher Installationsanweisungen Sicherheit WARNUNG: KALIFORNIEN Warnung zu Proposition 65 Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte...
-
Seite 2: Installation
Installation Montieren des Kits Vorbereiten der Maschine Für diesen Arbeitsschritt erforderliche Teile: Vorderes Befestigungsunterteil Keine Teile werden benötigt Hintere Dachbefestigung Linke Strebe Verfahren Rechte Strebe 1. Stellen Sie die Maschine auf eine ebene Fläche, stellen Obere Halterung links den Motor ab und aktivieren die Feststellbremse. Obere Halterung rechts 2. - Seite 3 1. Entfernen Sie die Ziehstifte vom Überrollschutz 13. Befestigen Sie den Haltegriff mit zwei Schlossschrauben (ROPS) und setzen Sie die zwei Schrauben (½" x 3¾"), (5/16" x 3/4") und zwei Bundmuttern (5/16") an der vier Scheiben und zwei Sicherungsmuttern (5/16") ein. linken Strebe.
- Seite 4 Bild 1 1. Vorderes Befestigungsunterteil 12. Linke Befestigung 23. Befestigungsmutter 2. Hintere Dachbefestigung 13. Rechte Befestigung 24. Blechmutter 3. Rechte Strebe 14. Seitenkanalbefestigung 25. Sicherungsabdeckungsplatte 4. Linke Strebe 15. Druckniete 26. Obere Kanalbefestigung 5. Obere Halterung links 16. Obere Strebenabdeckung links 27.
-
Seite 5: Einbau Des Armaturenbretts Und Des Sonnendachs
Einbau des Armaturenbretts und des Sonnendachs Für diesen Arbeitsschritt erforderliche Teile: Sonnendach Clip Dichtungsscheibe Sechskantbundkopfschraube (1/4 x 1") Armaturenbrett Bild 3 Lochblende 1. Clip 3. Sechskantbundkopfschraube Druckniete (1/4 x 1") 2. Dichtungsscheibe 4. Sonnendach Verfahren 1. Setzen Sie die vier Lochblenden in das Armaturenbrett (Bild Abschließen der Installation Keine Teile werden benötigt... - Seite 6 Hinweise:...
