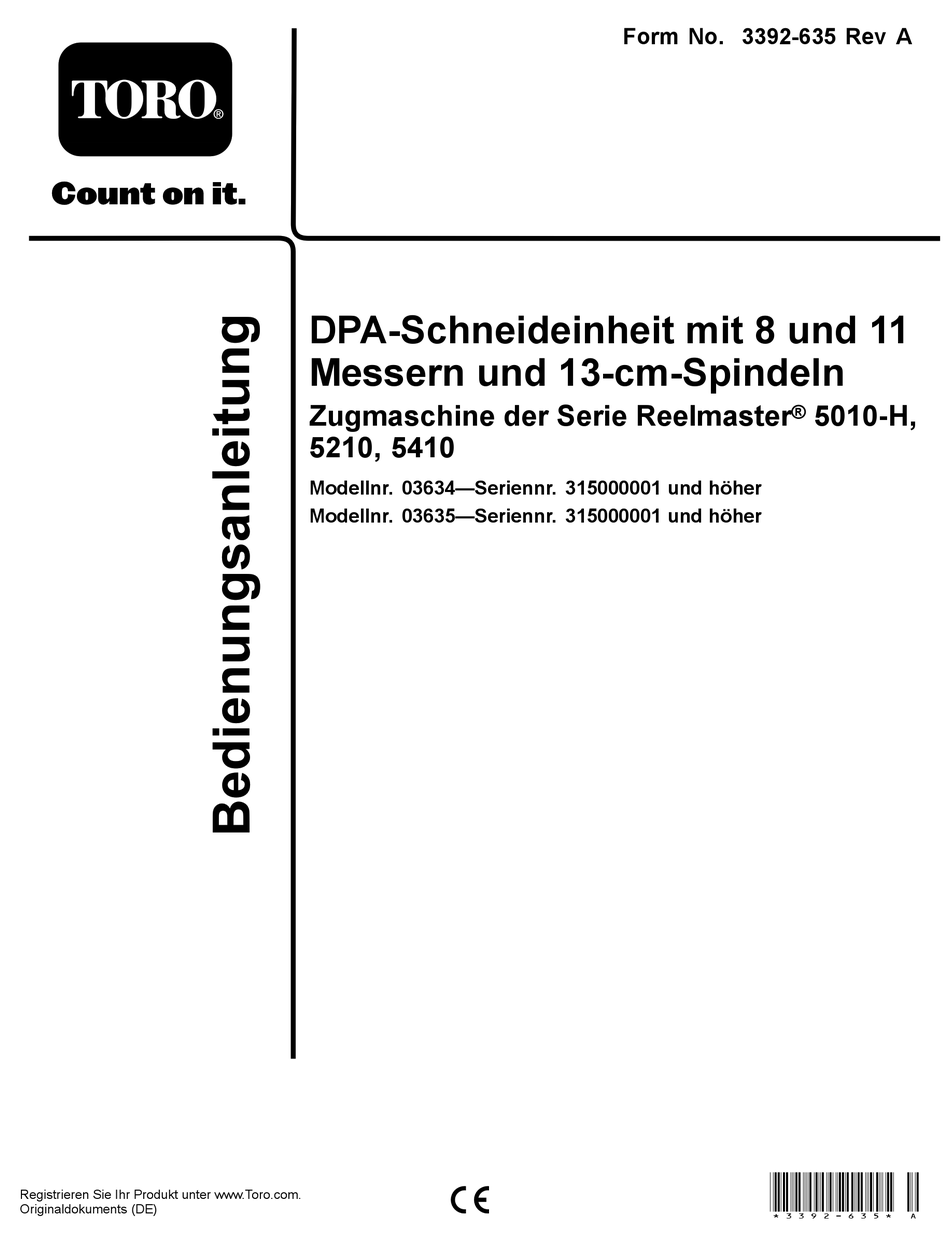

- Seite 1 Form No. 3392-635 Rev A DPA-Schneideinheit mit 8 und 11 Messern und 13-cm-Spindeln Zugmaschine der Serie Reelmaster ® 5010-H, 5210, 5410 Modellnr. 03634—Seriennr. 315000001 und höher Modellnr. 03635—Seriennr. 315000001 und höher *3392-635* A Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
- Seite 2 Informationen hin, und Hinweis hebt allgemeine Registrierung des Produkts kontaktieren. Informationen hervor, die Ihre besondere Beachtung verdienen. Wenden Sie sich an den Toro Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Toro Originalersatzteile oder weitere Informationen benötigen. Haben Sie dafür die Modell- und Seriennummern der Maschine griffbereit.
- Seite 3 Inhalt Sicherheit Diese Maschine erfüllt EN ISO 5395:2013. Sicherheit ..............3 Sicherheits- und Bedienungsschilder ......4 Die Vermeidung von Gefahren und Unfällen hängt Einrichtung ..............5 von der Aufmerksamkeit, der Vorsicht und der 1 Prüfen der Schneideinheit ........5 richtigen Schulung der Bediener ab, die das Gerät 2 Schneideinheitständer..........
- Seite 4 Kundendienstarbeiten oder Einstellungen vornehmen von anderen Herstellern. Achten Sie, um den Ursprung oder die Maschine einlagern. der Teile sicherzustellen, auf das Logo von Toro. Der • Führen Sie nur die in dieser Anleitung beschriebenen Einsatz unzulässiger Ersatzteile und von unzulässigem Wartungsarbeiten durch.
- Seite 5 Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Schneideinheit Prüfen der Schneideinheit. Verwenden Sie beim Kippen der – Keine Teile werden benötigt Schneideinheit den Ständer. – Keine Teile werden benötigt Einstellen des Heckschutzblechs.

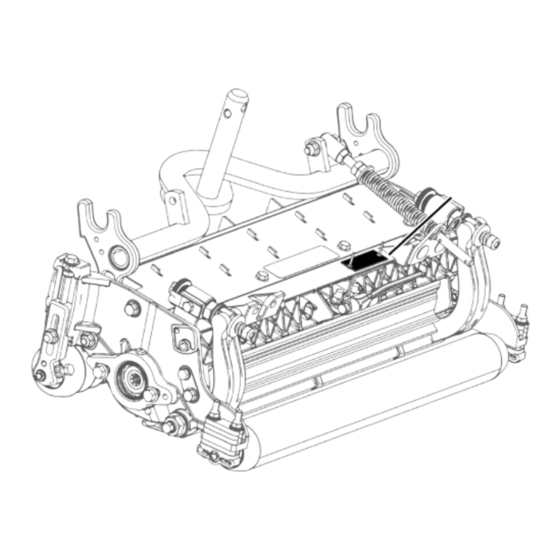

- Seite 6 Anbringen der losen Teile Für diesen Arbeitsschritt erforderliche Teile: Gerader Schmiernippel O-Ring Bild 3 1. Schneideinheitständer Verfahren Die Schmiernippel müssen an der Spindelmotorseite der Schneideinheit angebracht werden. Ermitteln Sie mit dem folgenden Diagramm die Position der Spindelmotoren. Einstellen des Heckschutz- blechs Keine Teile werden benötigt Bild 5...
- Seite 7 Produktübersicht Technische Daten Modellnummer Nettogewicht 03634 41 kg 03635 42 kg Schneideinheitzubehör und -kits (siehe Ersatzteilkatalog für Bestellnummern) Bild 7 Hinweis: Das Zubehör und die Kits gelten für eine Schneideinheit (wenn nicht anders angegeben). 1. O-Ring Besen: Mehrere Besenstreifen, die in die spiralförmigen Groomermesser eingewebt sind, verbessern die 5.
- Seite 8 Betrieb Lange Heckrolle: Verringert Überlappungsmarkierungen und eine Unstimmigkeit zwischen Schneideinheiten für Grassorten, die in warmen Regionen verwendet werden Hinweis: Bestimmen Sie die linke und rechte Seite der (Bermuda, Zoysia, Paspalum). Maschine anhand der üblichen Einsatzposition. Hintere Hubzylinder: Manschetten sind an den Hubarmzylindern der Heckschneideinheit montiert, um die Vornehmen von Einstellungen Höhe der Schneideinheiten zu begrenzen.
- Seite 9 1. Schneideinheitständer 12. Testen Sie die Schnittleistung, indem Sie einen langen Streifen des Toro Schnittleistungspapiers senkrecht 4. Drehen Sie die Spindel so, dass ein Messer das zum Untermesser zwischen die Spindel und das Untermesser 25 mm vom Ende des Untermessers an...
- Seite 10 Begriffe in der Schnitthöhentabelle Schnitthöheneinstellung Die gewünschte Schnitthöhe. Basisschnitthöhe Bild 11 Die Basisschnitthöhe ist die Höhe, auf die die obere Kante des 1. Distanzstück 3. Befestigungsflansch der Untermessers über einer nivellierten Oberfläche eingestellt Seitenplatte ist, die die Unterseite der Front- und Heckrolle berührt. 2.
- Seite 11 Bild 13 1. Hintere Distanzstücke 3. Schnittschärfe 2. Befestigungsflansch der Seitenplatte Hintere Distanzstücke Die Anzahl der hinteren Distanzstücke legt die Schnittschärfe für die Schneideinheit fest. Wenn Sie bei einer bestimmten Schnitthöhe Distanzstücke unter den Montageflansch der Seitenplatte legen, wird die Schnittschärfe der Schneideinheit erhöht.
- Seite 12 Schnitthöhentabelle Schnitthöhenein- Schnittschärfe Anzahl der hinteren Anzahl der Mit installiertem stellung Distanzstücke Kettenglieder Groomer** 0,64 cm Weniger Normal Mehr 0,95 cm Weniger Normal Mehr 1,27 cm Weniger Normal Mehr 1,56 cm Weniger Normal Mehr 1,91 cm Weniger Normal Mehr 2,22 cm Weniger Normal Mehr...
- Seite 13 Schraubenkopfs und der Stirnseite der Messlehre, (optional) um die Schnitthöhe zu ermitteln. EdgeMax® 6,9 mm 9,5-38,1 mm (03634) 4. Haken Sie den Schraubenkopf an die Schnittkante des Untermessers ein, und stützen Sie das hintere Ende des Standard 6,9 mm 9,5-38,1 mm (optional) Trägers auf der Heckrolle ab...
- Seite 14 Bild 19 Untermessers erneuern oder die Schneideinheit nachschleifen, um die für einen genauen Schnitt erforderlichen scharfen 1. Rasenkompensierungsfeder 3. Federstange Kanten zu erhalten (weitere Angaben finden Sie in der Toro 2. Splint 4. Sechskantmutter Anleitung zum Schärfen von Spindel- und Sichelmähern).
- Seite 15 Nach längerem Betrieb bildet sich mit der Zeit an beiden Enden des Untermessers eine Riefe heraus. Um auch weiterhin einen einwandfreien Betrieb Ihrer Maschine zu gewährleisten, müssen Sie diese Kerben abrunden oder bündig zur Untermesser-Schnittkante feilen. Nach gewisser Zeit muss die Abschrägung (Bild 20) nach geschliffen werden, da sie nur für 40 % der Nutzungsdauer...
- Seite 16 Erweiterte niedrige 120-1640 5,6 mm 4,8 mm 10/10 Grad Schnitthöhe (optional) EdgeMax® 108-9095 6,9 mm 4,8 mm 10/5 Grad (Modell 03634) Standard (optional) 108-9096 6,9 mm 4,8 mm 10/5 Grad Heavy-Duty (optional) 110-4074 9,3 mm 4,8 mm 10/5 Grad Empfohlene Schleifwinkel für das Untermesser oben...
- Seite 17 Wartung Warten des Untermesserträ- gers Schmierung Entfernen des Untermesserträgers Jede Schneideinheit hat fünf Schmiernippel (Bild 23), die regelmäßig mit Nr. 2 Allzweckschmierfett auf Lithiumbasis 1. Drehen Sie die Einstellschrauben des eingefettet werden müssen. Untermesserträgers nach links, damit sich der Abstand zwischen Untermesser und Spindel vergrößert Die Frontrolle und Heckrolle haben zwei Schmierstellen und (Bild 24).
- Seite 18 Bild 26 1. Schraube des 3. Metallscheibe Untermesserträgers 2. Mutter 4. Nylonscheibe Montieren des Untermesserträgers 1. Montieren Sie den Untermesserträger. Positionieren Sie die Befestigungsohren zwischen der Scheibe und dem Untermesserträgereinsteller. 2. Befestigen Sie den Untermesserträger mit den Untermesserträgerschrauben (Muttern an den Schrauben) und den sechs Scheiben an jeder Seitenplatte.
- Seite 19 Warten der Rolle der Rollen benötigt werden. Der Werkzeugkasten zum Überholen der Rolle enthält alle Werkzeuge und die Für das Warten der Rolle sind ein Kit zum Überholen der Installationsanweisungen, die für eine Überholung der Rollen Rolle und ein Werkzeugkasten (Bild 28) erhältlich.
- Seite 20 Hinweise:...
- Seite 21 Hinweise:...
- Seite 22 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
- Seite 23 Produktrückruf bittet Toro Sie, Toro direkt oder über den lokalen Vertragshändler bestimmte persönliche Informationen mitzuteilen. Das Garantiesystem von Toro wird auf Servern in USA gehostet; dort gelten ggf. andere Vorschriften zum Datenschutz ggf. als in Ihrem Land. Wenn Sie Toro persönliche Informationen mitteilen, stimmen Sie der Verarbeitung der persönlichen Informationen zu, wie in diesem Datenschutzhinweis beschrieben.
- Seite 24 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
