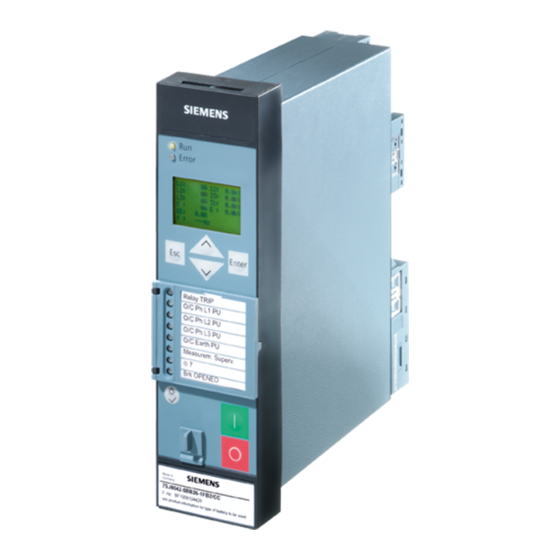

- Seite 1 Vorwort Contents SIPROTEC Daten in den PROFIBUS-DP Telegrammen Standardmapping 3-1 Leitungsdifferentialschutz 7SD80 Standardmapping 3-2 Kommunikationsmodule Index PROFIBUS DP Bus Mapping C53000-L2100-C347-1...
- Seite 2 We reserve the right to make technical improvements without SIPROTEC, SINAUT, SICAM and DIGSI are registered trademarks notice. of Siemens AG. Other designations in this manual might be Document release: 01.00.01 trademarks whose use by third parties for their own purposes Edition 07.2011...
-
Seite 3: Vorwort
Vorwort Inhalt des Handbuchs Das vorliegende Handbuch beschreibt die Registerbelegung des PROFIBUS-DP Slave für die SIPROTEC- Geräte 7SD80. Es gliedert sich in folgende Bereiche: → • Daten in den PROFIBUS-DP Telegrammen Kapitel 1, → • Standardmapping 3-1 Kapitel 2, → •... - Seite 4 PROFIBUS-DP - Kommunikationsprofil” (s. Seite page 3) erläuterten Voraussetzungen, • PROFIBUS-DP Standardmappings 3-1 bis 3-n (n = gerätetypabhängige Zahl von Standardmappings). Weitere Unterstützung Bei Fragen zu SICAM PAS/PQS wenden Sie sich bitte an Ihren Siemens Vertriebspartner. Hotline Unser Customer Support Center unterstützt Sie rund um die Uhr. Tel.:...
- Seite 5 Hinweise zu Ihrer Sicherheit Warnung! Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile dieser Geräte unter gefährlicher Spannung. Es können deshalb schwere Körperverletzung oder Sachschaden auftreten, wenn nicht fachgerecht gehandelt wird. Nur entsprechend qualifiziertes Personal soll an diesem Gerät oder in dessen Nähe arbeiten. Dieses muss gründlich mit allen Warnungen und Instandhaltungsmaßnahmen sowie mit den Sicherheitsvorschriften vertraut sein.
- Seite 6 SIPROTEC, 7SD80, Bus mapping PROFIBUS-DP C53000-L2100-C347-1, Ausgabestand 07.2011...
-
Seite 7: Inhaltsverzeichnis
Inhalt Vorwort ................. . 3 Daten in den PROFIBUS-DP Telegrammen . - Seite 8 SIPROTEC, 7SD80, Bus mapping PROFIBUS-DP C53000-L2100-C347-1, Edition 07.2011...
-
Seite 9: Daten In Den Profibus-Dp Telegrammen
Daten in den PROFIBUS-DP Telegrammen Dieses Kapitel liefert Erläuterungen zur Telegrammdatenbeschreibung der Standardmappings sowie Hinweise zur Auswertung von ausgewählten SIPROTEC-Objekten und zur Konfiguration des Standardmappings im PROFIBUS-DP Master. Erläuterungen Telegramme in Outputrichtung Telegramme in Inputrichtung Konfigurationsdaten der Standardmappings Hinweise zu SIPROTEC-Objekten SIPROTEC, 7SD80, Bus mapping PROFIBUS-DP C53000-L2100-C347-1, Ausgabestand 07.2011... -
Seite 10: Erläuterungen
Daten in den PROFIBUS-DP Telegrammen Erläuterungen Erläuterungen Hinweis Die in diesem Kapitel 1.1 aufgezeigten Beispiele entsprechen nicht unbedingt der realen Zuordnung der Objekte im Busmapping. In den Kapiteln 2 und 3 wird der Inhalt des Datenbereichs der PROFIBUS-DP Telegramme beim Datenaus- tausch zwischen dem PROFIBUS-DP Slave der SIPROTEC-Geräte 7SD80 mit dem PROFIBUS-DP Master definiert. -
Seite 11: Telegramme In Outputrichtung
Daten in den PROFIBUS-DP Telegrammen Telegramme in Outputrichtung Telegramme in Outputrichtung Die Telegramme in PROFIBUS-DP Outputrichtung: PROFIBUS-DP Master zum SIPROTEC-Gerät (siehe Kapitel 2.1 und 3.1) erlauben: • Befehlsausgaben über die Ausgaberelais der SIPROTEC-Geräte (Externe Befehle), • Manipulation von über PROFIBUS-DP änderbaren Markierungen (Interne Befehle). -
Seite 12: Telegramme In Inputrichtung
Daten in den PROFIBUS-DP Telegrammen Telegramme in Inputrichtung Telegramme in Inputrichtung Die Telegramme in PROFIBUS-DP Inputrichtung: SIPROTEC-Gerät zum PROFIBUS-DP Master (siehe Kapi- tel 2.2 und 3.2) erlauben: • Abfrage von Schaltgerätestellungen und Binäreingaben, • Übertragung von Meldungen und Messwerten zum PROFIBUS-DP Master. 1.3.1 Meldungen Hinweis... - Seite 13 Daten in den PROFIBUS-DP Telegrammen Telegramme in Inputrichtung Produkt aus • Wandler-Nennstrom, primär (Parameteradresse 0205) und • Anpassungsfaktor I (Parameteradresse 0221) → 10,01 ... 1000 A Leistungswerte √3 • Produkt aus Betriebsnennspannung der Primäranlage, Betriebsnennstrom der Primäranlage und → 100,01 ... 1000 MW (MVAR) Hinweis Änderungen der Messwertskalierung sind in Anpassung an die konkrete Anlagensituation möglich.
-
Seite 14: Konfigurationsdaten Der Standardmappings
Daten in den PROFIBUS-DP Telegrammen Konfigurationsdaten der Standardmappings Konfigurationsdaten der Standardmappings Für die SIPROTEC-Geräte 7SD80 sind zur Parametrierung zwei Standardmappings (Standardmapping 3-1 und Standardmapping 3-2) verfügbar, welche sich in dem über PROFIBUS-DP verfügbaren Datenumfang un- terscheiden. Standardmapping 3-1 Das Standardmapping 3-1 umfasst: Outputrichtung: •... - Seite 15 Daten in den PROFIBUS-DP Telegrammen Konfigurationsdaten der Standardmappings PROFIBUS-DP Master Bei der Konfiguration eines PROFIBUS-DP Slave der SIPROTEC-Geräte im Parametriersystem des PROFI- BUS-DP Masters sind für die 7SD80 Standardmappings 3-1 und 3-2 folgende Module auszuwählen und zuge- hörige Adressen im Adressbereich des PROFIBUS-DP Master zu vergeben: Standardmapping 3-1: Baugruppe Bestellnummer/Modul...
-
Seite 16: Hinweise Zu Siprotec-Objekten
Daten in den PROFIBUS-DP Telegrammen Hinweise zu SIPROTEC-Objekten Hinweise zu SIPROTEC-Objekten Dieses Kapitel enthält für ausgewählte SIPROTEC-Objekte Hinweise zur Nutzung und Auswertung. Hinweis • Die Beschreibung der Standardmappings (siehe Kapitel 2 und 3) beinhaltet die Vorbelegung der Mapping- datei bei Auslieferung bzw. erstmaligen Zuordnung eines Mappings in DIGSI zum SIPROTEC-Gerät. •... -
Seite 17: Parametergruppenumschaltung
Daten in den PROFIBUS-DP Telegrammen Hinweise zu SIPROTEC-Objekten 1.5.2 Parametergruppenumschaltung Zur Umschaltung der Parametergruppe ist auf dem Bitpaar der zu aktivierenden Parametergruppe der Wert "10" = EIN auszugeben und danach wieder auf "00" = "Ruhestellung" zu setzen (Ansteuerung über Impuls vom PROFIBUS-DP Master). - Seite 18 Daten in den PROFIBUS-DP Telegrammen Hinweise zu SIPROTEC-Objekten SIPROTEC, 7SD80, Bus mapping PROFIBUS-DP C53000-L2100-C347-1, Ausgabestand 07.2011...
-
Seite 19: Standardmapping 3-1
Standardmapping 3-1 Dieses Kapitel beschreibt die Daten in den PROFIBUS-DP Telegrammen zwischen PROFIBUS-DP Master und den SIPROTEC-Geräten 7SD80 bei Auswahl von Standardmapping 3-1. Telegramm in Outputrichtung Telegramm in Inputrichtung SIPROTEC, 7SD80, Bus mapping PROFIBUS-DP C53000-L2100-C347-1, Ausgabestand 07.2011... -
Seite 20: Telegramm In Outputrichtung
Standardmapping 3-1 Telegramm in Outputrichtung Telegramm in Outputrichtung 2.1.1 Doppelbefehle DIGSI-Rangiermatrix • In der können auf diese Positionen Doppelbefehle (mit Dopplemeldungen als Rückmeldung) als “Quelle Systemschnittstelle” rangiert werden. Interne Offset Bezeichnung der SIPROTEC-Objekte Bemerkung Objektnr. 0 / 0 <nutzerdefiniert> AUS nicht vorrangiert 0 / 1 <nutzerdefiniert>... -
Seite 21: Einzelbefehle
Standardmapping 3-1 Telegramm in Outputrichtung Interne Offset Bezeichnung der SIPROTEC-Objekte Bemerkung Objektnr. 2 / 2 Parametergruppe B 2 / 3 Parametergruppe B Aktivierung Parametergruppe B 2 / 4 Parametergruppe C 2 / 5 Parametergruppe C Aktivierung Parametergruppe C 2 / 6 Parametergruppe D 2 / 7 Parametergruppe D... -
Seite 22: Telegramm In Inputrichtung
Standardmapping 3-1 Telegramm in Inputrichtung Telegramm in Inputrichtung 2.2.1 Meldungen 2.2.1.1 Doppelmeldungen DIGSI-Rangiermatrix • In der können auf diese Positionen Doppelmeldungen (z.B. Rückmeldungen von Doppelbefehlen) als "Ziel Systemschnittstelle" rangiert werden. Interne Offset Bezeichnung der SIPROTEC-Objekte Bemerkung Objektnr. 0 / 0 <nutzerdefiniert>... -
Seite 23: Zustandsmeldungen
Standardmapping 3-1 Telegramm in Inputrichtung 2.2.1.3 Zustandsmeldungen • Hinweise zur "Melde- und Messwertsperre" siehe Kapitel 1.5.3. Interne Offset Bezeichnung der SIPROTEC-Objekte Bemerkung Objektnr. 2 / 4 SchutzWirk 1 = Mindestens eine Schutzfkt. ist wirksam 2 / 5 Parameter laden 1 = Parametrierung läuft 2 / 6 AWE ein 1 = AWE ist eingeschaltet... -
Seite 24: Überwachungsmeldungen
Standardmapping 3-1 Telegramm in Inputrichtung 2.2.1.4 Überwachungsmeldungen Interne Offset Bezeichnung der SIPROTEC-Objekte Bemerkung Objektnr. 4 / 1 Stör.-Sammelmel. 1 = Störungssammelmeldung 4 / 2 Warn-Sammelmel. 1 = Warnungssammelmeldung 4 / 3 Messw.Überw. I 1 = Messwertüberwachung I, Sammelmeldung 4 / 4 Messw.Überw. -
Seite 25: Messwerte
Standardmapping 3-1 Telegramm in Inputrichtung 2.2.2 Messwerte • Hinweise zur Skalierung der Messwerte siehe Kapitel 1.3.2. Bezeichnung der Skalierung Interne Offset Bemerkung SIPROTEC-Objekte (32767 entspricht ...) Objektnr. IL1 = Strom der Phase L1 3276,7 A IL2 = Strom der Phase L2 3276,7 A IL3 = Strom der Phase L3... - Seite 26 Standardmapping 3-1 Telegramm in Inputrichtung SIPROTEC, 7SD80, Bus mapping PROFIBUS-DP C53000-L2100-C347-1, Ausgabestand 07.2011...
-
Seite 27: Standardmapping 3-2
Standardmapping 3-2 Dieses Kapitel beschreibt die Daten in den PROFIBUS-DP Telegrammen zwischen PROFIBUS-DP Master und den SIPROTEC-Geräten 7SD80 bei Auswahl von Standardmapping 3-2. Telegramm in Outputrichtung Telegramm in Inputrichtung SIPROTEC, 7SD80, Bus mapping PROFIBUS-DP C53000-L2100-C347-1, Ausgabestand 07.2011... -
Seite 28: Telegramm In Outputrichtung
Standardmapping 3-2 Telegramm in Outputrichtung Telegramm in Outputrichtung 3.1.1 Meldeliste • Hinweise zu den Handshake-Bytes und zur Auswertung der Einträge der PROFIBUS-DP Meldeliste ent- nehmen Sie bitte dem Handbuch “SIPROTEC Kommunikationsmodule, PROFIBUS-DP - Kommunika- tionsprofil”. Interne Offset Bezeichnung Bemerkung Objektnr. Control_O Handshake-Byte für PROFIBUS-DP Meldeliste reserviert für Erweiterungen... -
Seite 29: Einzelbefehle
Standardmapping 3-2 Telegramm in Outputrichtung Interne Offset Bezeichnung der SIPROTEC-Objekte Bemerkung Objektnr. 4 / 0 Parametergruppe A 4 / 1 Parametergruppe A Aktivierung Parametergruppe A 4 / 2 Parametergruppe B 4 / 3 Parametergruppe B Aktivierung Parametergruppe B 4 / 4 Parametergruppe C 4 / 5 Parametergruppe C... -
Seite 30: Telegramm In Inputrichtung
Standardmapping 3-2 Telegramm in Inputrichtung Telegramm in Inputrichtung 3.2.1 Meldungen 3.2.1.1 Doppelmeldungen DIGSI-Rangiermatrix • In der können auf diese Positionen Doppelmeldungen (z.B. Rückmeldungen von Doppelbefehlen) als "Ziel Systemschnittstelle" rangiert werden. Interne Offset Bezeichnung der SIPROTEC-Objekte Bemerkung Objektnr. 0 / 0 <nutzerdefiniert>... -
Seite 31: Gerätestatus
Standardmapping 3-2 Telegramm in Inputrichtung 3.2.1.4 Diagnose Interne Offset Bezeichnung der SIPROTEC-Objekte Bemerkung Objektnr. 2 / 0 <rangierbar> nicht vorrangiert 2 / 1 SchutzWirk 1 = Mindestens eine Schutzfunktion ist wirksam 2 / 2 Parameter laden 1 = Parametrierung läuft 2 / 3 Stör-Sammelmel. -
Seite 32: Messwertüberwachung
Standardmapping 3-2 Telegramm in Inputrichtung 3.2.1.6 Messwertüberwachung Interne Offset Bezeichnung der SIPROTEC-Objekte Bemerkung Objektnr. 4 / 5 Störung I_symm 1 = Störung Messwert Stromsymmetrie 4 / 6 Störung U_symm 1 = Störung Messwert Spannungssymmetrie 4 / 7 <rangierbar> nicht vorrangiert 3.2.1.7 AWE- und Differentialschutz-Meldungen Interne Offset... -
Seite 33: Schutzauslösungen
Standardmapping 3-2 Telegramm in Inputrichtung 3.2.1.9 Schutzauslösungen DIGSI-Rangiermatrix • In der können auf die mit “<nutzerdefiniert>” gekennzeichneten Positionen weitere Schutzmeldungen, Einzelmeldungen bzw. Markierungen als "Ziel Systemschnittstelle" rangiert werden. Interne Offset Bezeichnung der SIPROTEC-Objekte Bemerkung Objektnr. 7 / 7 U/AMZ I>> AUS 1 = U/AMZ: Auskommando I>>-Stufe 7221 8 / 0... -
Seite 34: Messwerte
Standardmapping 3-2 Telegramm in Inputrichtung 3.2.2 Messwerte • Hinweise zur Skalierung der Messwerte siehe Kapitel 1.3.2. Bezeichnung der Skalierung Interne Offset Bemerkung SIPROTEC-Objekte (32767 entspricht ...) Objektnr. IL1 = Strom der Phase L1 3276,7 A IL2 = Strom der Phase L2 3276,7 A IL3 = Strom der Phase L3... -
Seite 35: Meldeliste
Standardmapping 3-2 Telegramm in Inputrichtung 3.2.3 Meldeliste • Hinweise zu den Handshake-Bytes und zur Auswertung der Einträge der PROFIBUS-DP Meldeliste ent- nehmen Sie bitte dem Handbuch “SIPROTEC Communication module, PROFIBUS-DP - Communication profile”. Interne Offset Bezeichnung Bemerkung Objektnr. Control_I Handshake-Byte für PROFIBUS-DP Meldeliste reserviert für Erweiterungen SPARE (Wert 0 wird an dieser Telegrammposition übertragen) - Seite 36 Standardmapping 3-2 Telegramm in Inputrichtung SIPROTEC, 7SD80, Bus mapping PROFIBUS-DP C53000-L2100-C347-1, Ausgabestand 07.2011...
- Seite 37 Glossar Continuous Function Chart Doppelbefehl DIGSI Parametriersystem für SIPROTEC-Geräte Doppelmeldung Einzelbefehl Einzelmeldung GSD-Datei Die GSD-Datei enthält die Geräte-Stamm-Daten (technischen Merkmale) des PROFIBUS-DP Kommunikation- smoduls. Diese Datei wird beim Projektieren des PROFIBUS-DP Masters benötigt und zum SIPROTEC-Gerät mitgeliefert. Inputdaten/Inputrichtung Daten vom PROFIBUS-DP Slave zum PROFIBUS-DP Master. Octet Begriff aus EN 50170, ein Octet sind genau 8 Bit.
- Seite 38 Dezentrale Peripherie - PROFIBUS Protokoll PROFIBUS Schnittstellenmodul mit (elektrischer) potentialgetrennter RS485 Schnittstelle für SIPROTEC- Geräte von Siemens PROFIBUS Schnittstellenmodul mit optischer Schnittstelle für SIPROTEC-Geräte von Siemens Speicherprogrammierbare Steuerung Speicherprogrammierbare Steuerungen (SPS) sind elektronische Steuerungen, deren Funktion als Programm im Steuergerät gespeichert ist.
-
Seite 39: Index
Index AWE-Meldungen 24, 32 www.siemens.com/power-academy-td 4 Doppelbefehle 20, 28 Zielgruppe des Handbuches 5 Doppelmeldungen 22, 30 Zustandsmeldungen 23 Einzelbefehle 21, 29 Einzelmeldungen 22, 30 Gültigkeitsbereich des Handbuchs 4 Konfigurationdaten im PROFIBUS-DP Master 15 Markierungen 21, 22, 29, 30 Melde- und Messwertsperre 17... - Seite 40 SIPROTEC, 7SD80, Bus mapping PROFIBUS-DP C53000-L2100-C347-1, Edition 07.2011...
