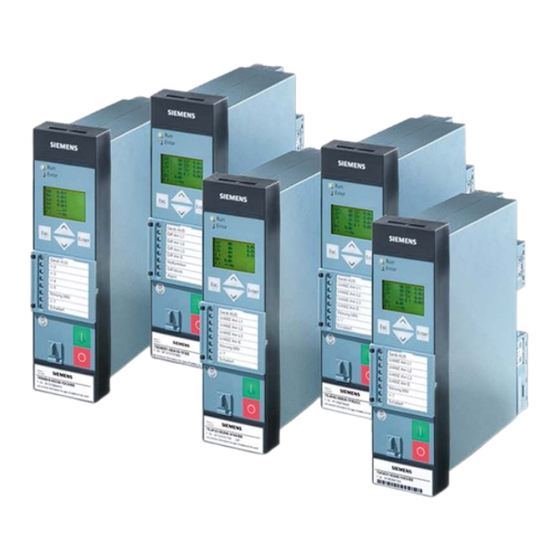

SIPROTEC Compact 7SD80
V4.6
Leitungsdifferentialschutz
Technische Daten
Auszug aus Handbuch E50417-G1100-C474-A1, Kapitel 4
Energy Automation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIPROTEC Compact 7SD80

Inhaltszusammenfassung für Siemens SIPROTEC Compact 7SD80

  • Seite 1 SIPROTEC Compact 7SD80 V4.6 Leitungsdifferentialschutz Technische Daten Auszug aus Handbuch E50417-G1100-C474-A1, Kapitel 4 Energy Automation...
  • Seite 2 Eingetragene Marken halten. SIPROTEC, SINAUT, SICAM und DIGSI sind eingetragene Marken Dokumentversion V04.00.05 der Siemens AG. Die übrigen Bezeichnungen in diesem Handbuch können Marken sein, deren Benutzung durch Dritte für deren Ausgabedatum 07.2011 Zwecke die Rechte der Inhaber verletzen können.
  • Seite 3 Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspannungsrichtlinie 2006/95/EG). Diese Konformität ist das Ergebnis einer Prüfung, die durch die Siemens AG gemäß den Richt- linien in Übereinstimmung mit den Fachgrundnormen EN 61000-6-2 und EN 61000-6-4 für die EMV-Richtlinie und der Norm EN 60255-27 für die Niederspannungsrichtlinie durchgeführt worden ist.
  • Seite 4 Die UL Zulassung nach Standard UL 508 für die Geräte 7SD803x und 7SD807x ist bean- tragt. Weitere Unterstützung Bei Fragen zum System SIPROTEC 4 wenden Sie sich bitte an Ihren Siemens-Vertriebspartner. Unser Customer Support Center unterstützt Sie rund um die Uhr. Telefon: +49 (180) 524-7000 Fax: +49 (180) 524-2471 e-mail: support.energy@siemens.com...

  • Seite 5: Technische Daten

    Technische Daten In diesem Kapitel finden Sie die Technischen Daten des Gerätes SIPROTEC 7SD80 und seiner Einzelfunktio- nen einschließlich der Grenzwerte, die auf keinen Fall überschritten werden dürfen. Nach den elektrischen und funktionellen Daten für den maximalen Funktionsumfang folgen die mechanischen Daten mit Maßbildern. Allgemeine Gerätedaten Wirkschnittstellen und Verbindungen Differentialschutz Phasenvergleichsschutz...

  • Seite 6: Allgemeine Gerätedaten

    Technische Daten 4.1 Allgemeine Gerätedaten Allgemeine Gerätedaten 4.1.1 Analoge Eingänge Stromeingänge Nennfrequenz 50 Hz oder 60 Hz (einstellbar) Arbeitsbereich Frequenz (unabhängig von der 25 Hz bis 70 Hz Nennfrequenz Nennstrom 1 A oder 5 A ≤ 1,6· I Erdstrom, empfindlich Linearbereich Verbrauch je Phase und Erdpfad ≤...
  • Seite 7 Technische Daten 4.1 Allgemeine Gerätedaten 4.1.2 Hilfsspannung Gleichspannung Spannungsversorgung über integrierten Umrichter Nennhilfsgleichspannung U DC 24 V bis 48 V DC 60 V bis 250 V zulässige Spannungsbereiche DC 19 V bis 60 V DC 48 V bis 300 V Überspannungskategorie, IEC 60255-27 überlagerte Wechselspannung, Spitze-Spitze, 15 % der Hilfsspannung...

  • Seite 8: Binäre Ein- Und Ausgänge

    Technische Daten 4.1 Allgemeine Gerätedaten 4.1.3 Binäre Ein- und Ausgänge Binäreingänge Variante Anzahl 7SD80 3, 5, 7 (rangierbar) je nach Bestellnummer Nenngleichspannungsbereich 24 V bis 250 V Stromaufnahme, angeregt (unabhängig von der ca. 0,4 mA Betätigungsspannung) Ansprechzeit ca. 3 ms Reaktionszeit Binärausgang nach Triggersignal ca.
  • Seite 9 Technische Daten 4.1 Allgemeine Gerätedaten 4.1.4 Kommunikationsschnittstellen Wirkschnittstellen siehe Abschnitt 4.2 „Wirkschnittstellen“ Bedienschnittstelle Anschluss frontseitig, nicht abgeriegelt, USB Typ B Buchse zum An- schluss eines Personalcomputers Bedienung ab DIGSI V4.82 über USB 2.0 full speed Bedienung mit DIGSI Übertragungsgeschwindigkeit bis maximal 12 MBit/s überbrückbare Entfernung Port B IEC 60870-5-103...
  • Seite 10 Technische Daten 4.1 Allgemeine Gerätedaten IEC 60870-5-103 redundant potentialfreie Schnittstelle für Datentransfer zu einer Leitstelle RS485 Anschluss Gehäuseunterseite hinten Einbauort "B”, RJ45 Buchse Prüfspannung 500 V; 50 Hz Übertragungsgeschwindigkeit min. 2 400 Bd, max. 57 600 Bd; Lieferstellung 19 200 Bd überbrückbare Entfernung max.
  • Seite 11 Technische Daten 4.1 Allgemeine Gerätedaten Ethernet elektrisch (EN 100) für IEC61850 und DIGSI Anschluss Gehäuseunterseite hinten Einbauort "B”, 2 x RJ45 Steckbuchse 100BaseT gem. IEEE802.3 Prüfspannung (bzgl. der 500 V; 50 Hz Buchse) Übertragungsgeschwindigkeit 100 MBit/s überbrückbare Entfernung 20 m Ethernet optisch (EN 100) für IEC61850 und DIGSI Anschluss...

  • Seite 12: Elektrische Prüfungen

    Technische Daten 4.1 Allgemeine Gerätedaten 4.1.5 Elektrische Prüfungen Vorschriften Normen: IEC 60255 IEEE Std C37.90, siehe hierzu Einzelprüfungen VDE 0435 weitere Normen siehe Einzelprüfungen Isolationsprüfung Normen: IEC 60255-27 und IEC 60870-2-1 Spannungsprüfung (Stückprüfung) alle Kreise 2,5 kV, 50 Hz außer Hilfsspannung, Binäreingänge, Kommunika- tionsschnittstellen und Wirkschnittstelle CU Spannungsprüfung (Stückprüfung) Hilfsspannung DC 3,5 kV...
  • Seite 13 Technische Daten 4.1 Allgemeine Gerätedaten EMV-Prüfungen zur Störfestigkeit (Typprüfungen) Normen: IEC 60255-6 und -22, (Produktnormen) IEC/EN 61000-6-2 VDE 0435 Weitere Normen siehe Einzelprüfungen 2,5 kV (Scheitel); 1 MHz; τ = 15 µs; 400 1 MHz Prüfung, Klasse III IEC 60255-22-1, IEC 61000-4-18, = 200 Ω...

  • Seite 14: Klimabeanspruchungen

    Technische Daten 4.1 Allgemeine Gerätedaten 4.1.6 Mechanische Prüfungen Schwing- und Schockbeanspruchung bei stationärem Einsatz Normen: IEC 60255-21 und IEC 60068 Schwingung sinusförmig 10 Hz bis 60 Hz: ±0,075 mm Amplitude; 60 Hz bis IEC 60255-21-1, Klasse 2; IEC 60068-2-6 150 Hz: 1g Beschleunigung Frequenzdurchlauf 1 Oktave/min, 20 Zyklen in 3 Achsen senkrecht zueinander Schock...

  • Seite 15: Einsatzbedingungen

    Technische Daten 4.1 Allgemeine Gerätedaten Feuchte im Jahresmittel ≤ 75 % relative Feuchte; zulässige Feuchtebeanspruchung an 56 Tagen im Jahr bis zu 93 % relative Feuchte; Be- tauung im Betrieb unzulässig! Es wird empfohlen, die Geräte so anzuordnen, dass sie keiner direkten Sonneneinstrahlung und keinem starken Temperaturwechsel, bei dem Betauung auftreten kann, ausgesetzt sind.
  • Seite 16 Technische Daten 4.1 Allgemeine Gerätedaten 4.1.10 UL-Bedingungen (UL-certification conditions) Ausgangsrelais DC 24 V 5 A General Purpose DC 48 V 0,8 A General Purpose DC 240 V 0,1 A General Purpose AC 240 V 5 A General Purpose AC 120 V 1/3 hp AC 250 V 1/2 hp...

  • Seite 17: Wirkschnittstellen Und Verbindungen

    Technische Daten 4.2 Wirkschnittstellen und Verbindungen Wirkschnittstellen und Verbindungen Differentialschutz Anzahl der Geräte für ein Schutzobjekt (=Anzahl der von Stromwandlern abgegrenzten Enden) Wirkschnittstellen Anschluss Lichtwellenleiter Port „A“ Anschluss Elektrisch Spannungsklemme „D1“ und “D2” Anschlussmodule für die Wirkschnittstelle, abhängig von Bestellvariante: Optische Wirkschnittstelle: Entfernung maximal Monomodefaser 24 km...
  • Seite 18 Technische Daten 4.2 Wirkschnittstellen und Verbindungen Elektrische Wirkschnittstelle: Entfernung maximal 16 km (bei AWG 19 / 0,65 mm Übertragungsrate maximal 128 kBit/s Fernmelde- oder Kommunikationskabel doppeladrig z.B. A-2Y(L)2Y-Kabel Kabeldämpfung < 40 dB (bei 80 kHz) Bei Tests ermittelte Reichweiten Modus Übertragungsrate [kbit/s] max.
  • Seite 19 Technische Daten 4.2 Wirkschnittstellen und Verbindungen Zur Modi-Auswahl der Cu-Wirkschnittstellen-Verbindung beachten Sie folgende Kriterien: Die Verbindung muss in dem gewählten Modi zustande kommen Die Anzahl der Telegrammfehler (pro Minute und/oder pro Stunde) sollte minimal sein (Betriebsmesswert) Modus Signalrauschverhältnis, S/N (je Dämpfung, D (je kleiner dieser größer dieser Wert desto besser) Wert desto besser)

  • Seite 20: Differentialschutz Phasenvergleichsschutz

    Technische Daten 4.3 Differentialschutz Phasenvergleichsschutz Differentialschutz Phasenvergleichsschutz Ansprechwerte Differentialstrom dynamisch; = 1 A 0,20 A bis 4,00 A Stufung 0,01 A PVG: Idyn> = 5 A 1,00 A bis 20,00 A Differentialstrom beim Zuschalten; = 1 A 0,20 A bis 4,00 A Stufung 0,01 A PVG: Idyn>...
  • Seite 21 Technische Daten 4.3 Differentialschutz Phasenvergleichsschutz Ansprechkennlinie Bild 4-1 dynamische Ansprechkennlinie SIPROTEC, 7SD80, Handbuch E50417-G1100-C474-A1, Ausgabedatum 07.2011...
  • Seite 22 Technische Daten 4.3 Differentialschutz Phasenvergleichsschutz Bild 4-2 statische Ansprechkennlinie SIPROTEC, 7SD80, Handbuch E50417-G1100-C474-A1, Ausgabedatum 07.2011...

  • Seite 23: Erdfehlerdifferentialschutz Im Geerdeten Netz

    Technische Daten 4.4 Erdfehlerdifferentialschutz im geerdeten Netz Erdfehlerdifferentialschutz im geerdeten Netz Ansprechwerte Differentialstrom; = 1 A 0,10 A bis 20,00 A Stufung 0,01 A ESD: MIN. Anr. = 5 A 0,50 A bis 100,00 A Eigenzeiten Die Kommandozeiten sind abhängig von der Kommunikationsgeschwindigkeit. Die folgenden Daten setzen eine Übertra- gungsrate von 512 kBits/s voraus.

  • Seite 24: Erdfehlerdifferentialschutz Im Gelöschten/Isolierten Netz

    Technische Daten 4.5 Erdfehlerdifferentialschutz im gelöschten/isolierten Netz Erdfehlerdifferentialschutz im gelöschten/isolierten Netz Ansprechwerte Differentialstrom; = 1 A 0,003 A bis 1,000 A Stufung 0,001 A ESD: IEE> ERD Eigenzeiten Die Kommandozeiten sind abhängig von der Kommunikationsgeschwindigkeit. Die folgenden Daten setzen eine Übertra- gungsrate von 512 kBits/s voraus.

  • Seite 25: Schaltermitnahme Und Fernauslösung- Externe Örtliche Auslösung

    Technische Daten 4.6 Schaltermitnahme und Fernauslösung- Externe örtliche Auslösung Schaltermitnahme und Fernauslösung- Externe örtliche Auslösung Schaltermitnahme und Fernauslösung Mitnahme des Gegenendes bei einseitiger Auslösung zu- und abschaltbar Externe Direktauslösung Eigenzeit, gesamt ca. 6 ms Auslöseverzögerung T AUSVERZ. minimal 14 ms typisch 17 ms maximal...

  • Seite 26: Überstromzeitschutz

    Technische Daten 4.7 Überstromzeitschutz Überstromzeitschutz Betriebsarten als Not-Überstromzeitschutz oder Reserveüberstromzeitschutz Not-Überstromzeitschutz wirksam bei Differentialschutzblockierung (z.B. Störung der Gerätekommunikation) Reserveüberstromzeitschutz unabhängig wirksam Kennlinien unabhängige Stufen (UMZ) >, 3I >, I >>, 3I >>, I >>>, 3I >>>, I > , 3I >...
  • Seite 27 Technische Daten 4.7 Überstromzeitschutz Überstromstufen Ansprechwert Iph> für I = 1 A 0,10 A bis 25,00 A Stufung 0,01 A oder ∞ (unwirksam) (Phasen) für I = 5 A 0,50 A bis 125,00 A oder ∞ (unwirksam) Ansprechwert 3I0> für I = 1 A 0,05 A bis 25,00 A Stufung 0,01 A...
  • Seite 28 Technische Daten 4.7 Überstromzeitschutz Abhängige Stromstufen (IEC) Ansprechwert IP für I = 1 A 0,10 A bis 4,00 A Stufung 0,01 A oder ∞ (unwirksam) (Phasen) für I = 5 A 0,50 A bis 20,00 A oder ∞ (unwirksam) Ansprechwert 3I0P für I = 1 A 0,05 A bis 4,00 A...
  • Seite 29 Technische Daten 4.7 Überstromzeitschutz Abhängige Stromstufen (ANSI) Ansprechwert IP für I = 1 A 0,10 A bis 4,00 A Stufung 0,01 A oder ∞ (unwirksam) (Phasen) für I = 5 A 0,50 A bis 20,00 A oder ∞ (unwirksam) Ansprechwert 3I0P für I = 1 A 0,05 A bis 4,00 A...
  • Seite 30 Technische Daten 4.7 Überstromzeitschutz Bild 4-3 Auslösezeitkennlinien des stromabhängigen Überstromzeitschutzes, nach IEC (Phasen und Erde) SIPROTEC, 7SD80, Handbuch E50417-G1100-C474-A1, Ausgabedatum 07.2011...
  • Seite 31 Technische Daten 4.7 Überstromzeitschutz Bild 4-4 Auslösezeitkennlinien des stromabhängigen Überstromzeitschutzes, nach ANSI/IEEE, (Phasen und Erde) SIPROTEC, 7SD80, Handbuch E50417-G1100-C474-A1, Ausgabedatum 07.2011...
  • Seite 32 Technische Daten 4.7 Überstromzeitschutz Bild 4-5 Auslösezeitkennlinien des stromabhängigen Überstromzeitschutzes, nach ANSI/IEEE, (Phasen und Erde) SIPROTEC, 7SD80, Handbuch E50417-G1100-C474-A1, Ausgabedatum 07.2011...

  • Seite 33: Einschaltstromstabilisierung Schaltermitnahme Und Fernauslösung

    Technische Daten 4.8 Einschaltstromstabilisierung Schaltermitnahme und Fernauslösung Einschaltstromstabilisierung Schaltermitnahme und Fernauslösung Phasenvergleichsschutz Stabilisierungsverhältnis 0 % bis 45 % Stufung 1 % 2. Harmonische zur Grundschwingung I Maximalstrom für Stabilisierung = 1 A 1,1 A bis 25,0 A Stufung 0,1 A = 5 A 5,5 A bis 125,0 A Crossblock-Funktion...

  • Seite 34: Leistungsschalter-Versagerschutz (Wahlweise)

    Technische Daten 4.9 Leistungsschalter-Versagerschutz (wahlweise) Leistungsschalter-Versagerschutz (wahlweise) Schalterüberwachung Stromflussüberwachung für I = 1 A 0,05 A bis 20,00 A Stufung 0,01 A für I = 5 A 0,25 A bis 100,00 A Nullstromüberwachung für I = 1 A 0,05 A bis 20,00 A Stufung 0,01 A für I = 5 A...

  • Seite 35: Thermischer Überlastschutz

    Technische Daten 4.10 Thermischer Überlastschutz 4.10 Thermischer Überlastschutz Einstellbereiche Faktor k nach IEC 60255-8 0,10 bis 4,00 Stufung 0,01 Zeitkonstante τ 1,0 min bis 999,9 min Stufung 0,1 min Warnübertemperatur Θ /Θ 50 % bis 100 % bezogen auf die Auslöse- Stufung 1 % Warn übertemperatur...
  • Seite 36 Technische Daten 4.10 Thermischer Überlastschutz Bild 4-6 Auslösekennlinien des Überlastschutzes SIPROTEC, 7SD80, Handbuch E50417-G1100-C474-A1, Ausgabedatum 07.2011...
  • Seite 37 Technische Daten 4.11 Spannungsschutz (wahlweise) 4.11 Spannungsschutz (wahlweise) Überspannungen Phase-Erde 1,0 V bis 170,0 V; ∞ Überspannung U >> Stufung 0,1 V 0,00 s bis 100,00 s; ∞ Verzögerung T Stufung 0,01 s UPh>> 1,0 V bis 170,0 V; ∞ Überspannung U >...
  • Seite 38 Technische Daten 4.11 Spannungsschutz (wahlweise) Überspannung Gegensystem U 2,0 V bis 220,0 V; ∞ Überspannung U >> Stufung 0,1 V 0,00 s bis 100,00 s; ∞ Verzögerung T Stufung 0,01 s U2>> 2,0 V bis 220,0 V; ∞ Überspannung U >...
  • Seite 39 Technische Daten 4.11 Spannungsschutz (wahlweise) Unterspannungen Phase-Phase Unterspannung U << 1,0 V bis 175,0 V Stufung 0,1 V PhPh 0,00 s bis 100,00 s; ∞ Verzögerung T Stufung 0,01 s UPhPh<< Unterspannung U < 1,0 V bis 175,0 V Stufung 0,1 V PhPh 0,00 s bis 100,00 s;...
  • Seite 40 Technische Daten 4.12 Frequenzschutz (wahlweise) 4.12 Frequenzschutz (wahlweise) Frequenzstufen Anzahl 4, jede wahlweise auf f< oder f> wirkend Ansprechwerte f> oder f< für jede Stufe einstellbar bei f = 50 Hz 45,50 Hz bis 54,50 Hz Stufung 0,01 Hz bei f = 60 Hz 55,50 Hz bis 64,50 Hz Stufung 0,01 Hz...

  • Seite 41: Wiedereinschaltautomatik (Wahlweise)

    Technische Daten 4.13 Wiedereinschaltautomatik (wahlweise) 4.13 Wiedereinschaltautomatik (wahlweise) Wiedereinschaltungen Anzahl Wiedereinschaltungen max. 2 Art (abhängig von Bestellvariante) 3-polig Steuerung mit Anregung oder mit Auslösekommando 0,01 s bis 300,00 s; ∞ Wirkzeiten Stufung 0,01 s Anwurf ohne Anregung und Wirkzeit möglich 0,01 s bis 1800,00 s;...

  • Seite 42: Übertragung Binärer Informationen Und Kommandos

    Technische Daten 4.14 Übertragung binärer Informationen und Kommandos 4.14 Übertragung binärer Informationen und Kommandos Fernmeldungen Anzahl möglicher Fernmeldungen Die Kommandozeiten sind abhängig von der Kommunikationsgeschwindigkeit. Die folgenden Daten setzen eine Übertragungsrate von 512 kBits/s bei der LWL-Wirkschnittstelle voraus. Die Kommandozeiten beziehen sich auf die gesamte Signalstrecke von der Einkopplung über Binäreingänge bis zur Ausgabe der Kommandos über Ausgaberelais.

  • Seite 43: Überwachungsfunktionen

    Technische Daten 4.15 Überwachungsfunktionen 4.15 Überwachungsfunktionen Messgrößen Stromsumme = | I · I | > SUM.IGRENZ · I + SUM.FAK.I ·Σ | I | - SUM.IGRENZ für I = 1 A 0,10 A bis 2,00 A Stufung 0,01 A für I = 5 A 0,50 A bis 10,00 A Stufung 0,01 A...
  • Seite 44 Technische Daten 4.15 Überwachungsfunktionen Auslösekreisüberwachung Anzahl überwachter Kreise 1 bis 3 Arbeitsweise je Kreis mit 1 Binäreingang oder 2 Binäreingängen Ansprech- und Rückfallzeit ca. 1 bis 2 s Einstellbare Meldeverzögerung bei Arbeitsweise mit 1 Binäreingang 1 s bis 30 s Stufung 1 s SIPROTEC, 7SD80, Handbuch E50417-G1100-C474-A1, Ausgabedatum 07.2011...

  • Seite 45: Flexible Schutzfunktionen

    Technische Daten 4.16 Flexible Schutzfunktionen 4.16 Flexible Schutzfunktionen Messgrößen / Betriebsarten dreiphasig I, 3I , I1, I2, I2/I1, U, 3U , U1, U2, P vorwärts, P rückwärts, Q vorwärts, Q rückwärts, cosϕ einphasig , U, U , P vorwärts, P rückwärts, I, I Q vorwärts, Q rückwärts, cosϕ...
  • Seite 46 Technische Daten 4.16 Flexible Schutzfunktionen Zeiten Ansprechzeiten: Strom, Spannung (Phasengrößen) bei 2-mal Einstellwert ca. 30 ms bei 10-mal Einstellwert ca. 20 ms Strom, Spannung (symmetrische Komponenten) bei 2-mal Einstellwert ca. 40 ms bei 10-mal Einstellwert ca. 30 ms Leistung typisch ca.
  • Seite 47 Technische Daten 4.16 Flexible Schutzfunktionen Einflussgrößen auf die Ansprechwerte Hilfsgleichspannung im Bereich 0,8 ≤ U ≤ 1,15 Temperatur im Bereich 0,5 %/10 K –5 °C ≤ Θ ≤ 55 °C Frequenz im Bereich 25 Hz bis 70 Hz Frequenz im Bereich 0,95 ≤ f/f ≤...

  • Seite 48: Anwenderdefinierbare Funktionen (Cfc)

    Technische Daten 4.17 Anwenderdefinierbare Funktionen (CFC) 4.17 Anwenderdefinierbare Funktionen (CFC) Funktionsbausteine und deren mögliche Zuordnung zu den Ablaufebenen Funktionsbaustein Erläuterung Ablaufebene MW_BEARB PLC1_BEARB PLC_BEARB SFS_BEARB ABSVALUE Betragsbildung – – – Addition ALARM Wecker AND - Gatter BLINK Blink-Baustein BOOL_TO_CO Bool nach Befehl, Konvertierung –...
  • Seite 49 Technische Daten 4.17 Anwenderdefinierbare Funktionen (CFC) Negator NOR - Gatter OR - Gatter REAL_TO_DINT Real nach DoubleInt, Adapter REAL_TO_UINT Real nach U-Int, Adapter RISE_DETECT Flankendetektor RS_FF RS- Flipflop – RS_FF_MEMO Zustandsspeicher bei Wieder- anlauf SI_GET_STATUS Informationsstatus Einzelmel- dung, Decoder SI_SET_STATUS Einzelmeldung mit Status, Encoder SQUARE_ROOT...
  • Seite 50 Technische Daten 4.17 Anwenderdefinierbare Funktionen (CFC) Gerätespezifische Grenzen Bezeichnung Grenze Kommentar Maximale Anzahl der gleichzeitigen Änderungen der Bei Überschreiten der Grenze wird im Gerät Planeingänge pro Ablaufebene eine Fehlermeldung abgesetzt und das Gerät in den Monitorbetrieb versetzt. Es Max. Anzahl der Planausgänge pro Ablaufebene leuchtet die rote ERROR-LED.
  • Seite 51 Technische Daten 4.17 Anwenderdefinierbare Funktionen (CFC) Bearbeitungszeiten in TICKS für Einzelelemente Einzelelement Anzahl Ticks Baustein, Grundbedarf ab dem 3. zusätzlichen Eingang bei generischen Bausteinen je Eingang Verknüpfung mit der Eingangsrandleiste Verknüpfung mit der Ausgangsrandleiste zusätzlich je Plan Schaltfolgebaustein CMD_CHAIN Flip-Flop D_FF_MEMO Schleifenbaustein LOOP...
  • Seite 52 Technische Daten 4.18 Zusatzfunktionen 4.18 Zusatzfunktionen Betriebsmesswerte Betriebsmesswerte für Ströme ; 3I in A primär und sekundär und in % I NBetrieb Toleranz 1,5 % vom Messwert bzw. 1 % von I ϕ(I ); ϕ(I ); ϕ(I Phasenwinkel Ströme ) in ° Toleranz 1°...
  • Seite 53 Technische Daten 4.18 Zusatzfunktionen Störfallprotokollierung Kapazität 8 Störfälle mit insgesamt max. 600 Einträgen und bis zu 100 Si- gnalen als Binärspuren (Marken) Störwertspeicherung max. 8 Störschriebe; durch Pufferbatterie auch bei Hilfsspannungsausfall gesichert Speicherzeit 5 s je Störschrieb, in Summe bis zu 18 s bei 50 Hz (max.

  • Seite 54: Schalttafel- Und Schrankeinbau (Gehäusegröße 1/6)

    Technische Daten 4.19 Abmessungen 4.19 Abmessungen 4.19.1 Schalttafel- und Schrankeinbau (Gehäusegröße 1/6) Bild 4-7 Maßbild eines 7SD80 für Schalttafel- und Schrankeinbau (Gehäusegröße Hinweis: Beim Schrankeinbau ist ein Montagewinkelsatz (enthält obere und untere Winkelschiene) (Bestell- Nr. C73165-A63-D200-1) notwendig. Sehen Sie an der Unterseite des Gerätes oder unterhalb des Gerätes genügend Platz für die Kabel der Kom- munikationsmodule vor.
  • Seite 55 Technische Daten 4.19 Abmessungen 4.19.2 Schalttafelaufbau (Gehäusegröße 1/6) Bild 4-8 Maßbild eines 7SD80 für Schalttafelaufbau (Gehäusegröße SIPROTEC, 7SD80, Handbuch E50417-G1100-C474-A1, Ausgabedatum 07.2011...

  • Seite 56: Ansicht Von Unten

    Technische Daten 4.19 Abmessungen 4.19.3 Ansicht von unten Bild 4-9 Ansicht eines 7SD80 von unten (Gehäusegröße 1/6) ■ SIPROTEC, 7SD80, Handbuch E50417-G1100-C474-A1, Ausgabedatum 07.2011...
