2.2 Elektrische Daten
Strombedarf
Relais-Kontaktbelastbarkeit
2.3 Umgebungsdaten
Lagertemperatur
Betriebstemperatur
Feuchtigkeit
Stromkreisschutz
IP-Klasse
2.4 Mechanische Daten
Gehäusematerial
Montageposition
Verbindungen
TDOCT-6470_GER
June 2019
230 V
± 10 % (48 bis 62 Hz)
AC
Bedarf: 2.6 VA maximal bei 230 V
12 V -10 % bis 24 V +10% DC/AC (48 bis 62 Hz) (LC20-2.RB/DR 12-24VAC/DC)
Bedarf: 1 VA maximal bei 12 V
Relais-Kontaktbelastbarkeit: 2A bei 30VDC, 0.5A bei 125VAC, 0.25A bei 250VAC

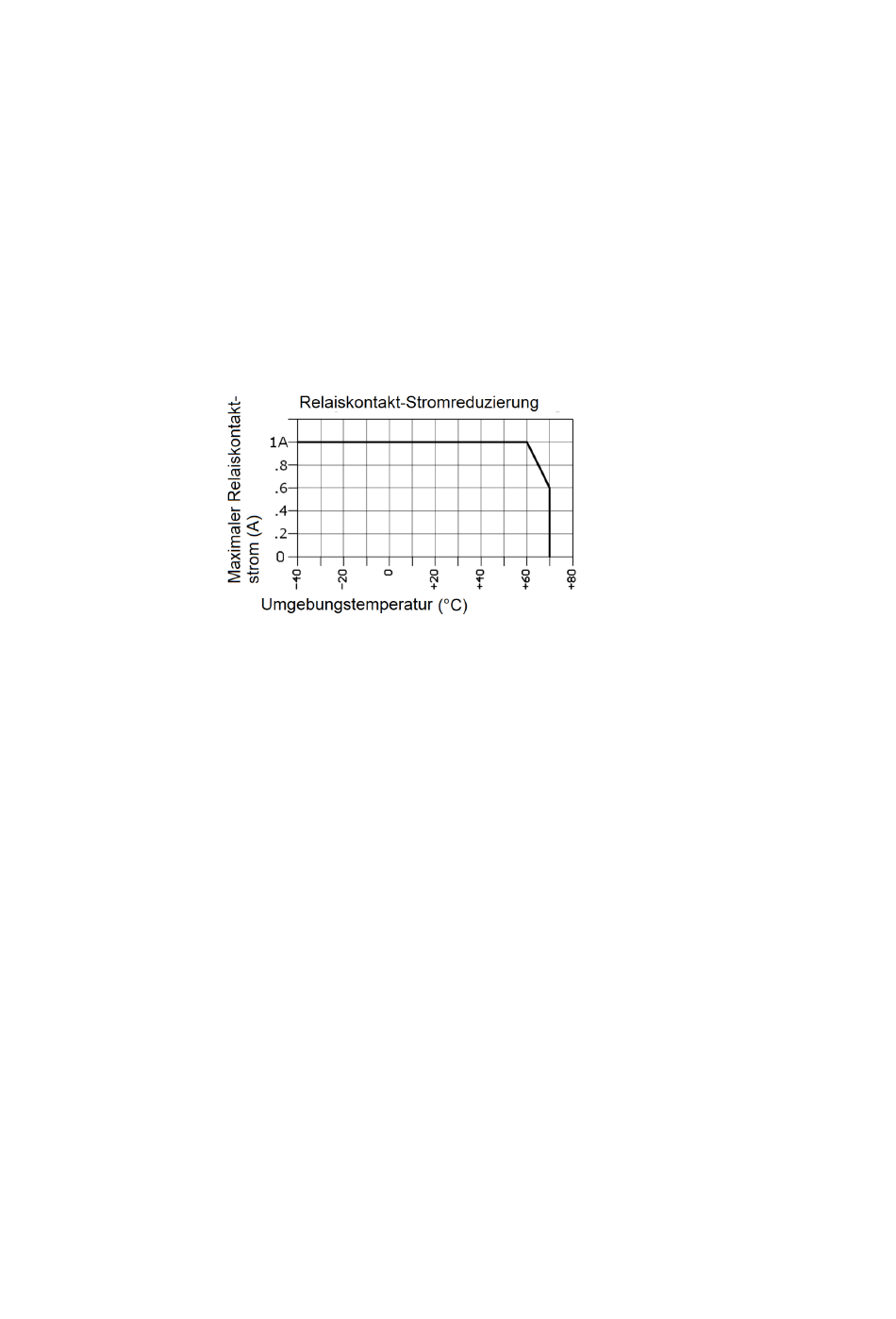

Bei Umgebungstemperaturen über 60°C Verringerung des
maximalen Relaisstroms gemäß untenstehender Grafik:
-40°C bis +70°C
-40°C bis +70°C
Bis zu 95 % relative Feuchtigkeit ohne Kondensation
Schutzlackierung auf der Leiterplatte und allen Komponenten
IP30 – Dieses Produkt MUSS in einem Gehäuse installiert werden
ABS-Mischung
Regal- und DIN-Schienenmontage
11-Pol Submagnal (JEDEC Nr. B11-88) ODER
2x6-Wegestecker auf der DIN-Schiene
LC20-2 Betriebsanleitung
(LC20-2-RB/DR 230VAC)
Seite 7 von 32
