1. Einleitung
Bei der LC20-2 Schleifendetektor-Serie mit einer Zweikanal-Induktionsschleife handelt es sich um einen
mikroprozessor-basierten Zweikanaldetektor, der speziell für Park- und Zugangskontrollanwendungen entwi-
ckelt wurde. Sie ist vorzugsweise für komplexe mehrspurige Zugänge und Zählapplikationen geeignet. Der LC20-
2 ist mit modernster Technologie ausgestattet und entspricht den Anforderungen einer äußerst großen Anzahl
von Parkanwendungen in Bezug auf Betriebsbedingungen und Benutzeroptionen.
Die Hauptfunktion des Detektors besteht darin, vorhandene Fahrzeuge durch eine Änderung der Induktivität zu
erkennen, wenn ein Fahrzeug über eine unter der Straßenoberfläche eingelassene Drahtschleife fährt.

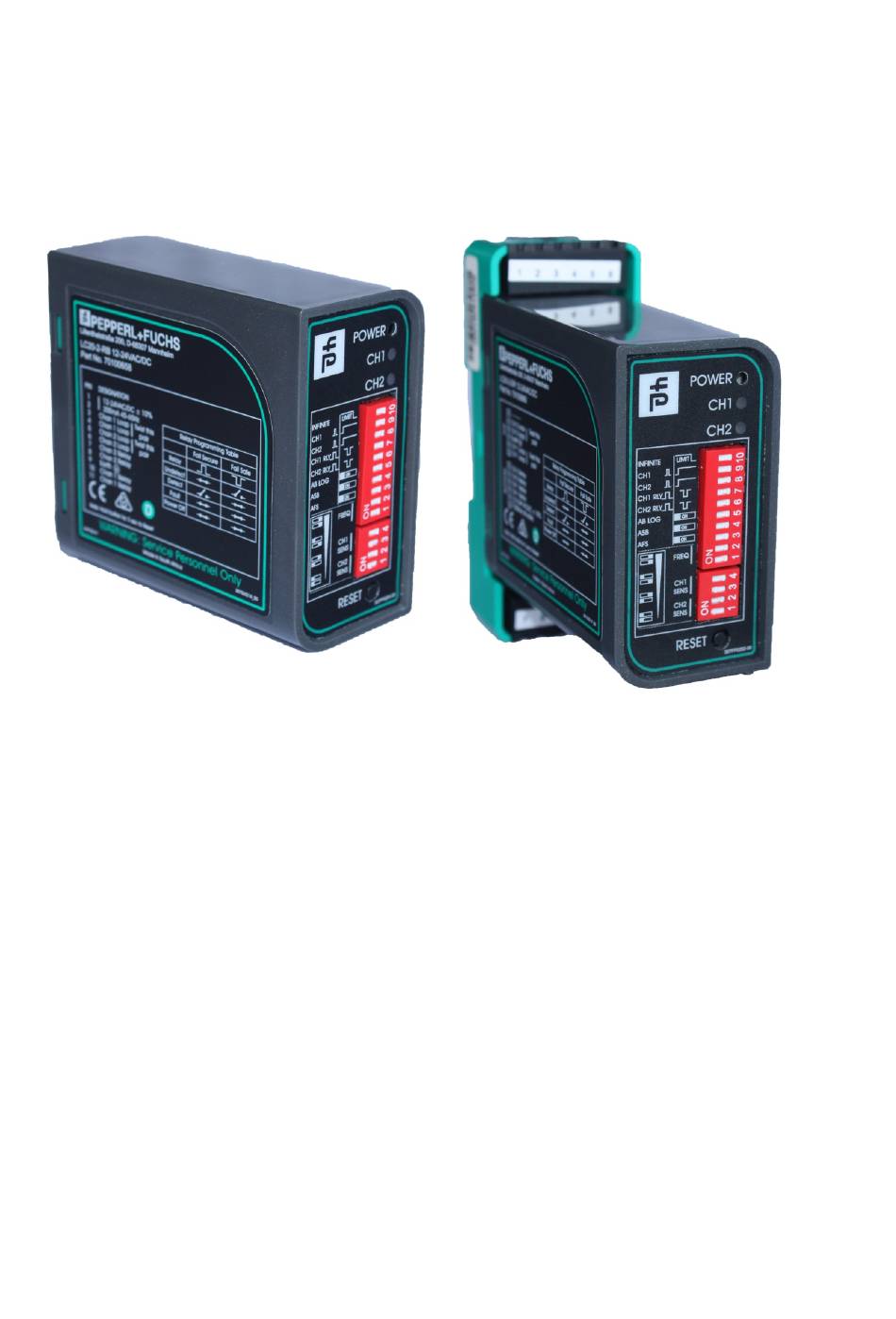

Bild1. LC20-2 Schleifendetektor (11-Pol-Gehäuse links und DIN-Schiene rechts)
Der Detektor ist so konstruiert, dass er leicht installiert und einfach betrieben werden kann. Die automatische
Frequenzwahl erleichtert die Installation und ermöglicht eine einfache Konfiguration für verschiedene Anwendungen.
Der LC20-2 kann mit DIP-Schaltern und Drucktasten auf die Anwendungsanforderungen der Benutzer eingestellt
werden. Das Gerät liefert mit der LC20-DT-Einheit ebenfalls diagnostische Informationen.
Der LC20-2 zeigt den Status der Kanäle und des Detektors vorne auf dem Gehäuse durch LEDs an. Die Kanal-LEDs zeigen
an, ob sich ein Fahrzeug über der Schleife befindet oder ob die Schleife einen Fehler meldet, während die Strom-LED
erkennen lässt, dass das Gerät angeschlossen und betriebsbereit ist und mit derLC20-DT Einheit kommuniziert.
Das Gerät verfügt über Relais mit Wechslerkontakten an der Rückseite des Gehäuses für die mit den DIP-Schaltern
konfigurierten Ausgaben.
Obwohl es sich um einen Zweikanaldetektor handelt, eliminiert das Design die Möglichkeit der Übersprechung zwischen
den mit dem Detektor verbundenen Schleifen durch progressive Kanalabtastung.
Zugehörige Dokumente:
Installationsmerkblatt
Dokument Nr. TDOCT-6306_GER
TDOCT-6470_GER
June 2019
LC20-2 Betriebsanleitung
Seite 5 von 32
