Verdrahtung
e
i

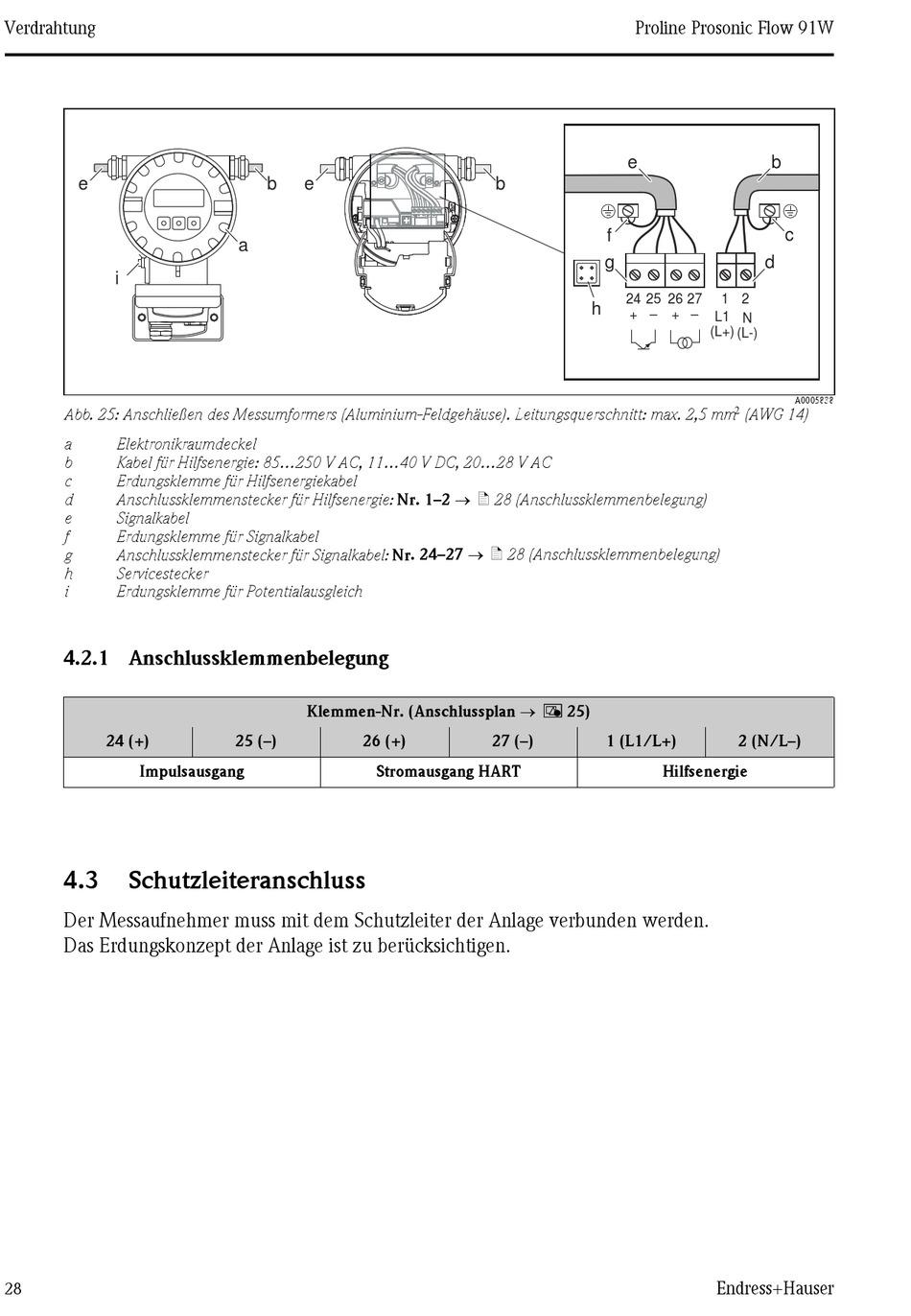

Abb. 25: Anschließen des Messumformers (Aluminium-Feldgehäuse). Leitungsquerschnitt: max. 2,5 mm
a
Elektronikraumdeckel
b
Kabel für Hilfsenergie: 85...250 V AC, 11...40 V DC, 20...28 V AC
c
Erdungsklemme für Hilfsenergiekabel
Anschlussklemmenstecker für Hilfsenergie: Nr. 1–2 ä 28 (Anschlussklemmenbelegung)
d
e
Signalkabel
f
Erdungsklemme für Signalkabel
Anschlussklemmenstecker für Signalkabel: Nr. 24–27 ä 28 (Anschlussklemmenbelegung)
g
h
Servicestecker
i
Erdungsklemme für Potentialausgleich

4.2.1 Anschlussklemmenbelegung

24 (+)
Impulsausgang
4.3

Schutzleiteranschluss

Der Messaufnehmer muss mit dem Schutzleiter der Anlage verbunden werden.
Das Erdungskonzept der Anlage ist zu berücksichtigen.
28
b
e
a
Klemmen-Nr. (Anschlussplan å 25)
25 (–)
26 (+)
Stromausgang HART
Proline Prosonic Flow 91W
e
b
f
g
24
25
h
+
27 (–)
1 (L1/L+)
Hilfsenergie
b
c
d
26
27
1
2
+
L1
N
(L+)
(L-)
A0005838

(AWG 14)
2 (N/L–)
