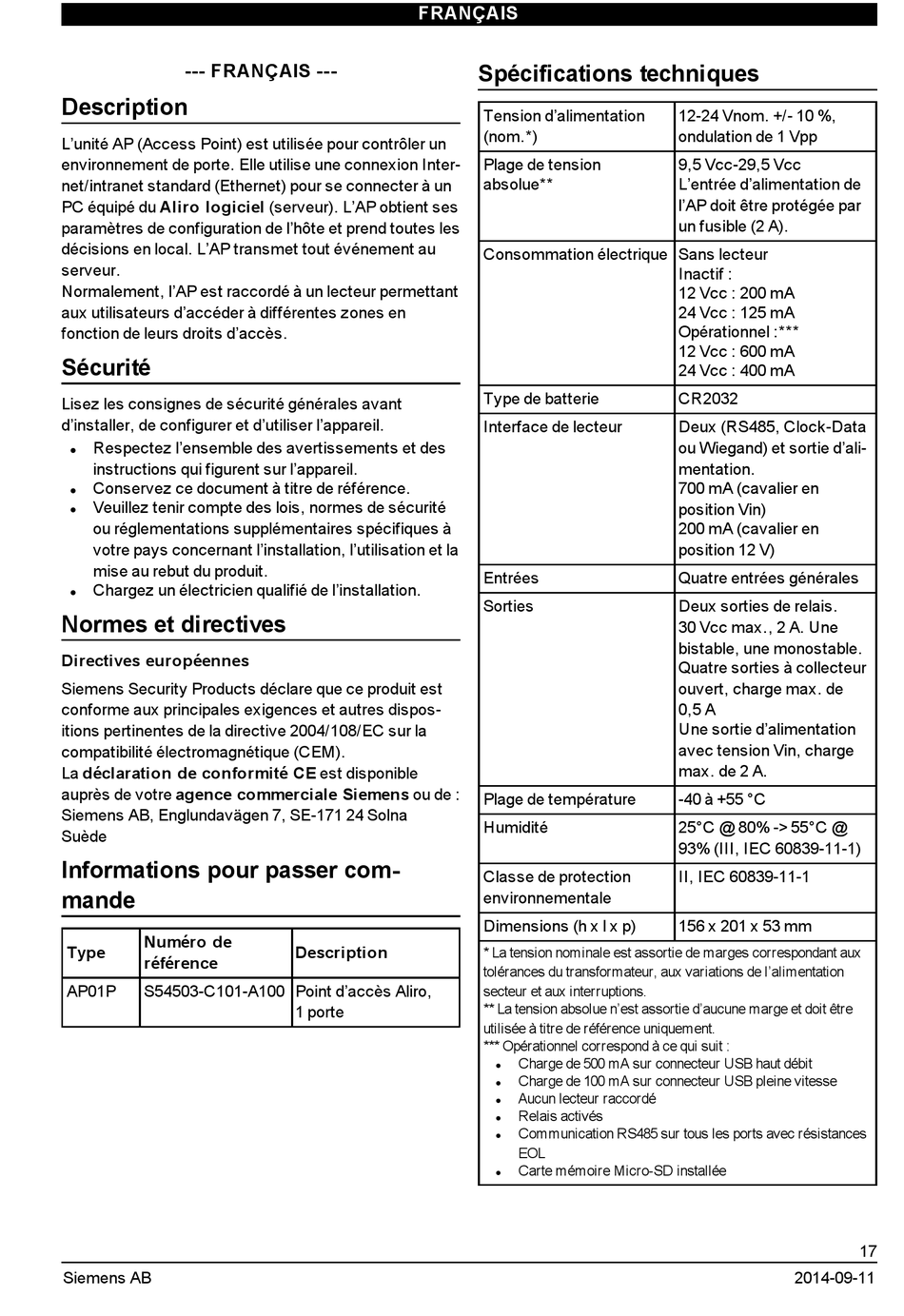

--- FRANÇAIS ---
Description
L'unité AP (Access Point) est utilisée pour contrôler un
environnement de porte. Elle utilise une connexion Inter-
net/intranet standard (Ethernet) pour se connecter à un
PC équipé du Aliro logiciel (serveur). L'AP obtient ses
paramètres de configuration de l'hôte et prend toutes les
décisions en local. L'AP transmet tout événement au
serveur.
Normalement, l'AP est raccordé à un lecteur permettant
aux utilisateurs d'accéder à différentes zones en
fonction de leurs droits d'accès.
Sécurité
Lisez les consignes de sécurité générales avant
d'installer, de configurer et d'utiliser l'appareil.
Respectez l'ensemble des avertissements et des
l
instructions qui figurent sur l'appareil.
Conservez ce document à titre de référence.
l
Veuillez tenir compte des lois, normes de sécurité
l
ou réglementations supplémentaires spécifiques à
votre pays concernant l'installation, l'utilisation et la
mise au rebut du produit.
Chargez un électricien qualifié de l'installation.
l
Normes et directives
Directives européennes
Siemens Security Products déclare que ce produit est
conforme aux principales exigences et autres dispos-
itions pertinentes de la directive 2004/108/EC sur la
compatibilité électromagnétique (CEM).
La déclaration de conformité CE est disponible
auprès de votre agence commerciale Siemens ou de :
Siemens AB, Englundavägen 7, SE-171 24 Solna
Suède
Informations pour passer com-
mande
Numéro de
Type
référence
AP01P
S54503-C101-A100 Point d'accès Aliro,
Siemens AB
FRANÇAIS
Description
1 porte
Spécifications techniques
Tension d'alimentation
(nom.*)
Plage de tension
absolue**
Consommation électrique Sans lecteur
Type de batterie
Interface de lecteur
Entrées
Sorties
Plage de température
Humidité
Classe de protection
environnementale
Dimensions (h x l x p)
* La tension nominale est assortie de marges correspondant aux
tolérances du transformateur, aux variations de l'alimentation
secteur et aux interruptions.
** La tension absolue n'est assortie d'aucune marge et doit être
utilisée à titre de référence uniquement.
*** Opérationnel correspond à ce qui suit :
Charge de 500 mA sur connecteur USB haut débit
l
Charge de 100 mA sur connecteur USB pleine vitesse
l
Aucun lecteur raccordé
l
Relais activés
l
Communication RS485 sur tous les ports avec résistances
l
EOL
Carte mémoire Micro-SD installée
l
12-24 Vnom. +/- 10 %,
ondulation de 1 Vpp
9,5 Vcc-29,5 Vcc
L'entrée d'alimentation de
l'AP doit être protégée par
un fusible (2 A).
Inactif :
12 Vcc : 200 mA
24 Vcc : 125 mA
Opérationnel :***
12 Vcc : 600 mA
24 Vcc : 400 mA
CR2032
Deux (RS485, Clock-Data
ou Wiegand) et sortie d'ali-
mentation.
700 mA (cavalier en
position Vin)
200 mA (cavalier en
position 12 V)
Quatre entrées générales
Deux sorties de relais.
30 Vcc max., 2 A. Une
bistable, une monostable.
Quatre sorties à collecteur
ouvert, charge max. de
0,5 A
Une sortie d'alimentation
avec tension Vin, charge
max. de 2 A.
-40 à +55 °C
25°C @ 80% -> 55°C @
93% (III, IEC 60839-11-1)
II, IEC 60839-11-1
156 x 201 x 53 mm
2014-09-11
17
