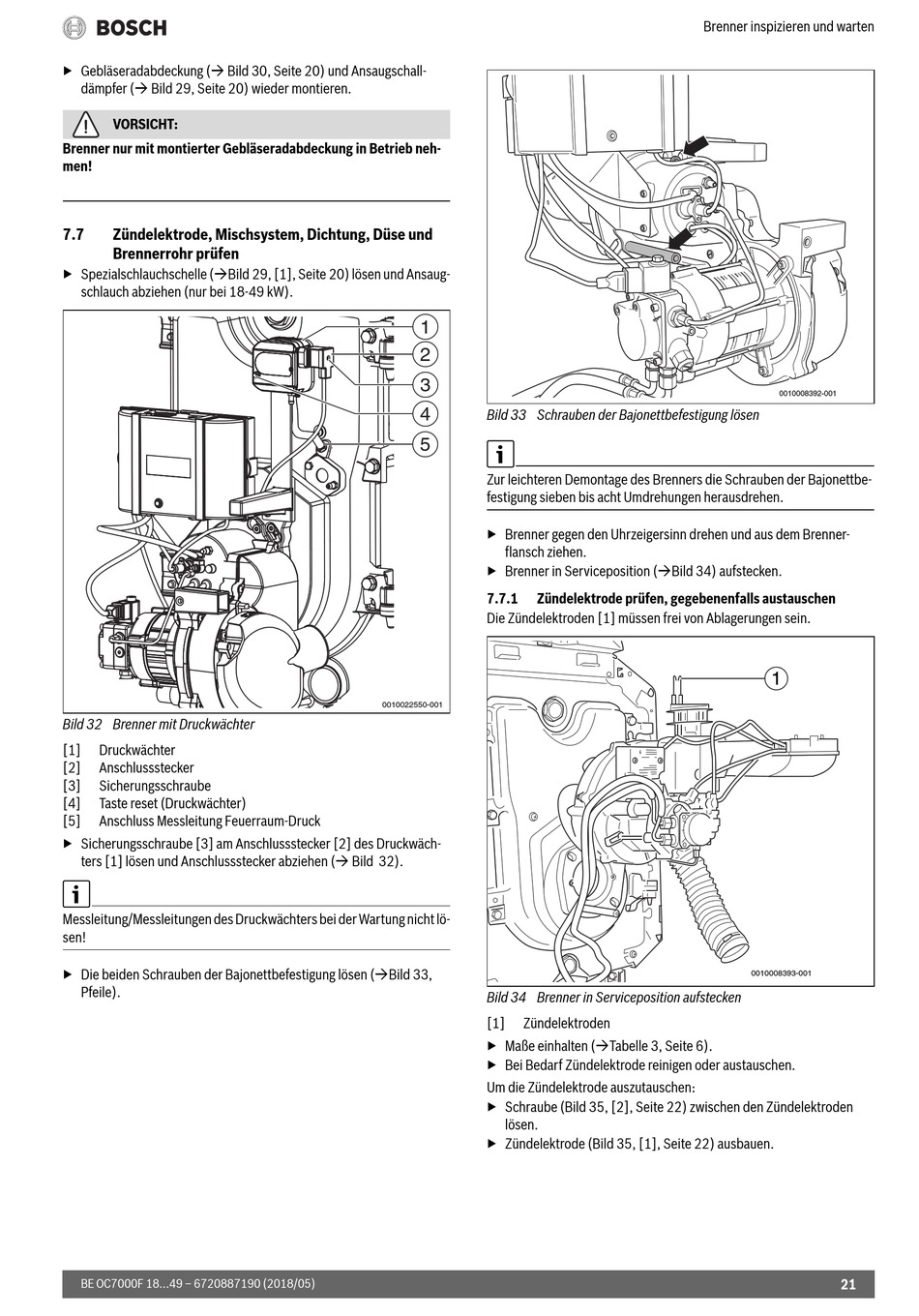

▶ Gebläseradabdeckung ( Bild 30, Seite 20) und Ansaugschall-
dämpfer ( Bild 29, Seite 20) wieder montieren.
VORSICHT:
Brenner nur mit montierter Gebläseradabdeckung in Betrieb neh-
men!
7.7 Zündelektrode, Mischsystem, Dichtung, Düse und
Brennerrohr prüfen
▶ Spezialschlauchschelle (Bild 29, [1], Seite 20) lösen und Ansaug-
schlauch abziehen (nur bei 18-49 kW).
Bild 32 Brenner mit Druckwächter
[1] Druckwächter
[2] Anschlussstecker
[3] Sicherungsschraube
[4] Taste reset (Druckwächter)
[5] Anschluss Messleitung Feuerraum-Druck
▶ Sicherungsschraube [3] am Anschlussstecker [2] des Druckwäch-
ters [1] lösen und Anschlussstecker abziehen ( Bild 32).
Messleitung/Messleitungen des Druckwächters bei der Wartung nicht lö-
sen!
▶ Die beiden Schrauben der Bajonettbefestigung lösen (Bild 33,
Pfeile).
BE OC7000F 18...49 – 6720887190 (2018/05)
1
2
3
4
Bild 33 Schrauben der Bajonettbefestigung lösen
5
Zur leichteren Demontage des Brenners die Schrauben der Bajonettbe-
festigung sieben bis acht Umdrehungen herausdrehen.
▶ Brenner gegen den Uhrzeigersinn drehen und aus dem Brenner-
flansch ziehen.
▶ Brenner in Serviceposition (Bild 34) aufstecken.
7.7.1 Zündelektrode prüfen, gegebenenfalls austauschen
Die Zündelektroden [1] müssen frei von Ablagerungen sein.
0010022550-001
Bild 34 Brenner in Serviceposition aufstecken
[1] Zündelektroden
▶ Maße einhalten (Tabelle 3, Seite 6).
▶ Bei Bedarf Zündelektrode reinigen oder austauschen.
Um die Zündelektrode auszutauschen:
▶ Schraube (Bild 35, [2], Seite 22) zwischen den Zündelektroden
lösen.
▶ Zündelektrode (Bild 35, [1], Seite 22) ausbauen.
Brenner inspizieren und warten
0010008392-001
1
0010008393-001
21
