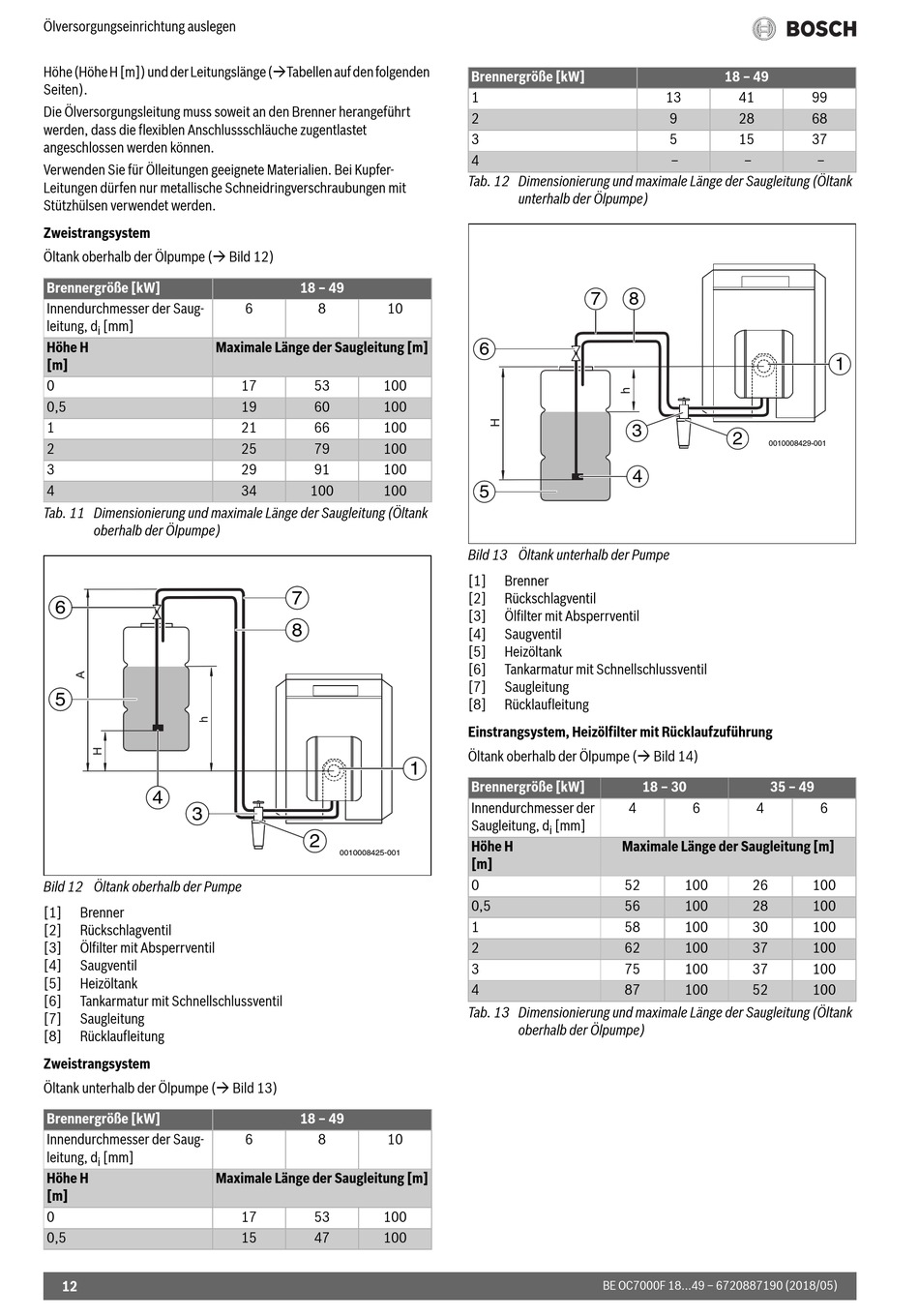

Bosch BE OC7000F 18 Inbetriebnahme Und Wartungsanleitung Seite 12

Ölversorgungseinrichtung auslegen
Höhe (Höhe H [m]) und der Leitungslänge (Tabellen auf den folgenden
Seiten).
Die Ölversorgungsleitung muss soweit an den Brenner herangeführt
werden, dass die flexiblen Anschlussschläuche zugentlastet
angeschlossen werden können.
Verwenden Sie für Ölleitungen geeignete Materialien. Bei Kupfer-
Leitungen dürfen nur metallische Schneidringverschraubungen mit
Stützhülsen verwendet werden.
Zweistrangsystem
Öltank oberhalb der Ölpumpe ( Bild 12)
Brennergröße [kW]
Innendurchmesser der Saug-
leitung, d [mm]
i
Höhe H Maximale Länge der Saugleitung [m]
[m]
0
0,5
1
2
3
4
Tab. 11 Dimensionierung und maximale Länge der Saugleitung (Öltank
oberhalb der Ölpumpe)
6
5
4
3
Bild 12 Öltank oberhalb der Pumpe
[1] Brenner
[2] Rückschlagventil
[3] Ölfilter mit Absperrventil
[4] Saugventil
[5] Heizöltank
[6] Tankarmatur mit Schnellschlussventil
[7] Saugleitung
[8] Rücklaufleitung
Zweistrangsystem
Öltank unterhalb der Ölpumpe ( Bild 13)
Brennergröße [kW]
Innendurchmesser der Saug-
leitung, d [mm]
i
Höhe H Maximale Länge der Saugleitung [m]
[m]
0
0,5
12
18 – 49
6 8 10
17 53 100
19 60 100
21 66 100
25 79 100
29 91 100
34 100 100
7
8
1
2
0010008425-001
18 – 49
6 8 10
17 53 100
15 47 100
Brennergröße [kW]
1
2
3
4
Tab. 12 Dimensionierung und maximale Länge der Saugleitung (Öltank
unterhalb der Ölpumpe)
7 8
6
3
4
5
Bild 13 Öltank unterhalb der Pumpe
[1] Brenner
[2] Rückschlagventil
[3] Ölfilter mit Absperrventil
[4] Saugventil
[5] Heizöltank
[6] Tankarmatur mit Schnellschlussventil
[7] Saugleitung
[8] Rücklaufleitung
Einstrangsystem, Heizölfilter mit Rücklaufzuführung
Öltank oberhalb der Ölpumpe ( Bild 14)
Brennergröße [kW] 18 – 30
Innendurchmesser der 4
Saugleitung, d [mm]
i
Höhe H Maximale Länge der Saugleitung [m]
[m]
0 52
0,5 56
1 58
2 62
3 75
4 87
Tab. 13 Dimensionierung und maximale Länge der Saugleitung (Öltank
oberhalb der Ölpumpe)
BE OC7000F 18...49 – 6720887190 (2018/05)
18 – 49
13 41 99
9 28 68
5 15 37
– – –
1
2
0010008429-001
35 – 49
6 4 6
100 26 100
100 28 100
100 30 100
100 37 100
100 37 100
100 52 100
