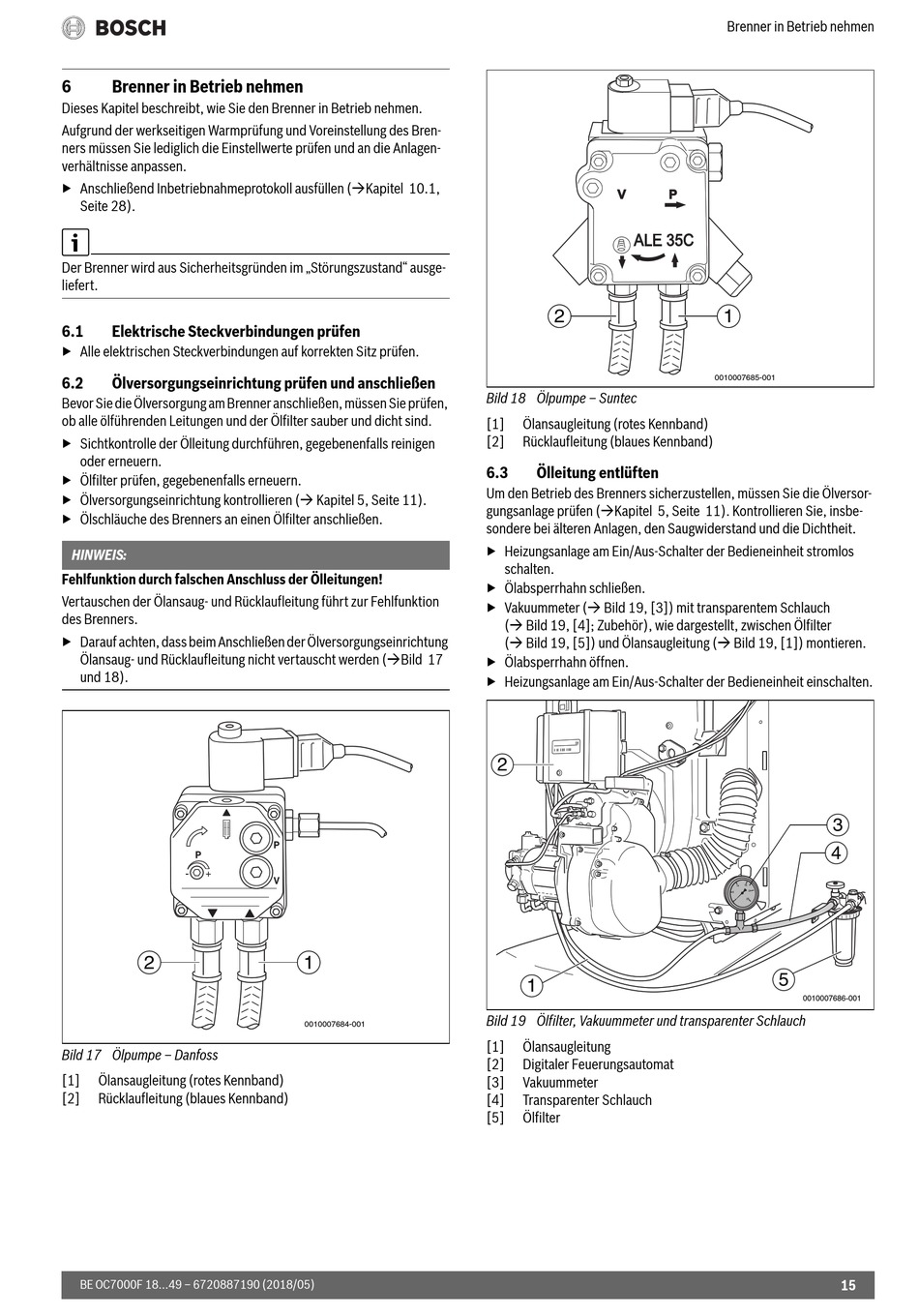

Brenner in Betrieb nehmen

Dieses Kapitel beschreibt, wie Sie den Brenner in Betrieb nehmen.
Aufgrund der werkseitigen Warmprüfung und Voreinstellung des Bren-
ners müssen Sie lediglich die Einstellwerte prüfen und an die Anlagen-
verhältnisse anpassen.
▶ Anschließend Inbetriebnahmeprotokoll ausfüllen (Kapitel 10.1,
Seite 28).
Der Brenner wird aus Sicherheitsgründen im „Störungszustand" ausge-
liefert.
6.1 Elektrische Steckverbindungen prüfen
▶ Alle elektrischen Steckverbindungen auf korrekten Sitz prüfen.
6.2 Ölversorgungseinrichtung prüfen und anschließen
Bevor Sie die Ölversorgung am Brenner anschließen, müssen Sie prüfen,
ob alle ölführenden Leitungen und der Ölfilter sauber und dicht sind.
▶ Sichtkontrolle der Ölleitung durchführen, gegebenenfalls reinigen
oder erneuern.
▶ Ölfilter prüfen, gegebenenfalls erneuern.
▶ Ölversorgungseinrichtung kontrollieren ( Kapitel 5, Seite 11).
▶ Ölschläuche des Brenners an einen Ölfilter anschließen.
HINWEIS:
Fehlfunktion durch falschen Anschluss der Ölleitungen!
Vertauschen der Ölansaug- und Rücklaufleitung führt zur Fehlfunktion
des Brenners.
▶ Darauf achten, dass beim Anschließen der Ölversorgungseinrichtung
Ölansaug- und Rücklaufleitung nicht vertauscht werden (Bild 17
und 18).
2
Bild 17 Ölpumpe – Danfoss
[1] Ölansaugleitung (rotes Kennband)
[2] Rücklaufleitung (blaues Kennband)
BE OC7000F 18...49 – 6720887190 (2018/05)
1
0010007684-001
2
Bild 18 Ölpumpe – Suntec
[1] Ölansaugleitung (rotes Kennband)
[2] Rücklaufleitung (blaues Kennband)
6.3 Ölleitung entlüften
Um den Betrieb des Brenners sicherzustellen, müssen Sie die Ölversor-
gungsanlage prüfen (Kapitel 5, Seite 11). Kontrollieren Sie, insbe-
sondere bei älteren Anlagen, den Saugwiderstand und die Dichtheit.
▶ Heizungsanlage am Ein/Aus-Schalter der Bedieneinheit stromlos
schalten.
▶ Ölabsperrhahn schließen.
▶ Vakuummeter ( Bild 19, [3]) mit transparentem Schlauch
( Bild 19, [4]; Zubehör), wie dargestellt, zwischen Ölfilter
( Bild 19, [5]) und Ölansaugleitung ( Bild 19, [1]) montieren.
▶ Ölabsperrhahn öffnen.
▶ Heizungsanlage am Ein/Aus-Schalter der Bedieneinheit einschalten.
2
1
Bild 19 Ölfilter, Vakuummeter und transparenter Schlauch
[1] Ölansaugleitung
[2] Digitaler Feuerungsautomat
[3] Vakuummeter
[4] Transparenter Schlauch
[5] Ölfilter
Brenner in Betrieb nehmen
1
0010007685-001
3
4
5
0010007686-001
