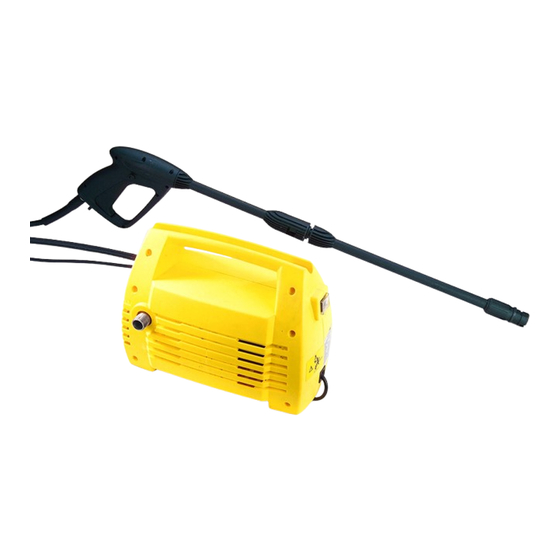

- Seite 1 Bedienungsanleitung Hochdruckreiniger YLQ20S-100 Artikel Nr. 81 37 41 Instruction Manual High-pressure Cleaner YLQ20S-100 Article No. 81 37 41...
-
Seite 2: Sehr Geehrte Damen Und Herren
Sehr geehrte Damen und Herren Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf. Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte weitergeben! Bitte lesen Sie alle Sicherheitshinweise! Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen,... - Seite 3 Übersicht | Overview...
- Seite 4 Übersicht | Overview EIN/AUS-Schalter ON/OFF Switch Anschlusskupplung für Coupling for Wasserzulauf Water Inlet Connection Sieb Filter Kupplungsstück Water Inlet Connector Netzleitung Power Cord Anschlussstutzen für Coupling for Hochdruckschlauch High-pressure Hose Connector Düse Nozzle Lanze Lance Sprühpistole Spray Gun Einschaltsperre für Abzug Lock-Off Button Abzug Trigger...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise................Seite 2 Vor der ersten Benutzung ..............Seite 4 Montage....................Seite 4 Inbetriebnahme ................... Seite 5 Reinigung und Lagerung ..............Seite 7 Technische Daten ................Seite 8 Table of Contents Safety Notes ..................Page 9 Before first Use..................Page 11 Assembling .................. -
Seite 6: Sicherheitshinweise
Überprüfen Sie vor Inbetriebnahme alle Schläuche auf Beschädigungen und benutzen Sie niemals beschädigte Schläuche. Verwenden Sie nur Original-Ersatzteile, welche Sie bei Westfalia anfordern können. Bevor Sie den Hochdruckreiniger einschalten, drehen Sie immer zuerst den Wasserzulauf soweit auf, damit genügend Wasser in den Hochdruck-... - Seite 7 Sicherheitshinweise Beachten Sie alle Sicherheitsvorschriften bei der Benutzung in Gefahren- bereichen. Benutzen Sie den Hochdruckreiniger nicht in explosionsgefähr- dete Räume. Die Reinigung von Fahrzeugmotoren darf nur an Stellen mit entsprechendem Ölabscheider durchgeführt werden. Reinigen Sie sehr empfindliche Flächen nur mit einem Abstand von mindestens 30 cm, um Beschädigungen zu vermeiden.
-
Seite 8: Vor Der Ersten Benutzung
Montage Vor der ersten Benutzung Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung. Halten Sie die Verpackungsmaterialien von Kleinkindern fern. Es besteht Erstickungsge- fahr! Reinigen Sie bei Bedarf vor dem ersten Einsatz alle Teile des Gerätes, wie im Kapitel „Reinigung“... -
Seite 9: Inbetriebnahme
Inbetriebnahme 4. Montieren Sie die Lanze (8) Sprühpistole (9). Stecken und drehen Sie die Lanze im Uhrzeigersinn in die Aufnahme der Sprühpistole. Die Lanze und die Sprühpis- Riegel tole sind mit einem Bayonet- verschluss verbunden. Zum Herausnehmen der Lanze, drücken und drehen Sie die Lanze gegen den Uhrzeiger- sinn und ziehen Sie die Lanze heraus. - Seite 10 8. Schrauben Sie den Hochdruckschlauch vom Hochdruckreiniger ab. Reinigen Sie das Sieb nach jeder Inbetriebnahme. Dreckfräse (nicht im Lieferumfang) Die Turbo-Dreckfräse können Sie unter der Artikel Nr. 34 27 25 bei Westfalia bestellen. Schrauben Sie die Turbo-Dreckfräse auf die Düse (7). Schrauben Sie die Dreckfräse nur handfest zu.
-
Seite 11: Reinigung Und Lagerung
Reinigung und Lagerung Reinigung und Lagerung des Hochdruckreinigers Beim Reinigen und bei Wartungsarbeiten trennen Sie erst den Netz- stecker von der Stromversorgung. Ziehen Sie den Stecker nicht am Kabel aus der Steckdose, sondern erfassen Sie dazu den Stecker. Zum Reinigen der Düsen, benutzen Sie nur die beigefügte Düsen- Reinigungsnadel (14). -
Seite 12: Technische Daten
Technische Daten YLQ20S-100 Nennspannung 220-240 V 50Hz Nennleistung 1200 W Schutzklasse Schutzgrad IP25 Arbeitsdruck 6 MPa (60 Bar) Maximal Druck 10 MPa (100 Bar) Zulaufmenge 6 l/min Betriebstemperatur 0 – 60°C Max. Innendruck 0,15 – 0,7 MPa Schalldruckpegel 79 dB(A) -
Seite 13: Safety Notes
Only use the high-pressure cleaner with the included accessory. Before using hoses, check for damages and do not use damaged hoses. Use only original spare parts which can be requested by Westfalia. First turn on water supply and make sure that the tap is open enough to supply enough water, before switching on the high-pressure cleaner. - Seite 14 Safety Notes Do not spray on materials that contain hazardous substances (e.g. asbestos). Only use cleaning agent recommended by the manufacturer. Unsuitable detergents may damage the high-pressure cleaner and the object to be cleaned. Always wear safety shoes and, if necessary protective clothing when operating the high-pressure cleaner.
-
Seite 15: Before First Use
Operating Before first Use Remove the unit and the accessory out of the packaging. Keep packaging materials out of reach of children. There is risk of suffocation! Clean all parts of the unit before using for the first time, as described in the chapter “Cleaning“... - Seite 16 Operating 4. Mount the lance (8) and the spray gun (9) together by inserting the lance into the gun opening and turning in clockwise direction. lance and the spray gun are Lock equipped with a bayonet lock. To remove the lance, press and turn the lance counter clockwise and pull out of the spray gun.
- Seite 17 Rotating Nozzle (not included in delivery) The powerful rotating nozzle can be ordered from Westfalia under the article no. 34 27 25. Screw the rotating nozzle on the nozzle (7). Only hand-tight the rotating nozzle.
-
Seite 18: Cleaning And Storing
Cleaning and Storing Cleaning and Storing the high-pressure Cleaner Before cleaning or maintaining, first disconnect the plug from power mains. Do not pull the cord to unplug from the wall socket but grasp the plug itself to unplug. Clean the nozzles with the included nozzle cleaning pin (14) only. Do not insert any other object into the nozzles. -
Seite 19: Technical Data
Cleaning and Storing Type YLQ20S-100 Nominal Voltage 220-240 V 50Hz Nominal Power 1200 W Protection Class Protection Degree IP25 Rated Pressure 6 MPa (60 Bar) Max. Pressure 10 MPa (100 Bar) Rated Flow 6 l/min Rated Temperature 0 – 60°C Max. - Seite 20 Notizen | Notes...
-
Seite 21: Eg-Konformitätserklärung
We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen, declare by our own responsibility that the product High-pressure Cleaner, YlQ20S-100 Article No. 81 37 41 is according to the basic requirements, which are defined in the European Directives 2006/95/EC Low Voltage (LVD) - Seite 22 Please do not discharge it in the rubbish bin, but check with your local council for recycling facilities in your area. Gestaltung urheberrechtlich geschützt © Westfalia 12/08...
