32
LME620-AI, PME120-AI, EAN823, EBN853, EBN861 ELEKTRONIKEINHEIT | OI/PME/LME/EAN823/EBN853/EBN861-DE REV. E
... 7 Inbetriebnahme und Betrieb
... Inbetriebnahme- und Servicefeld

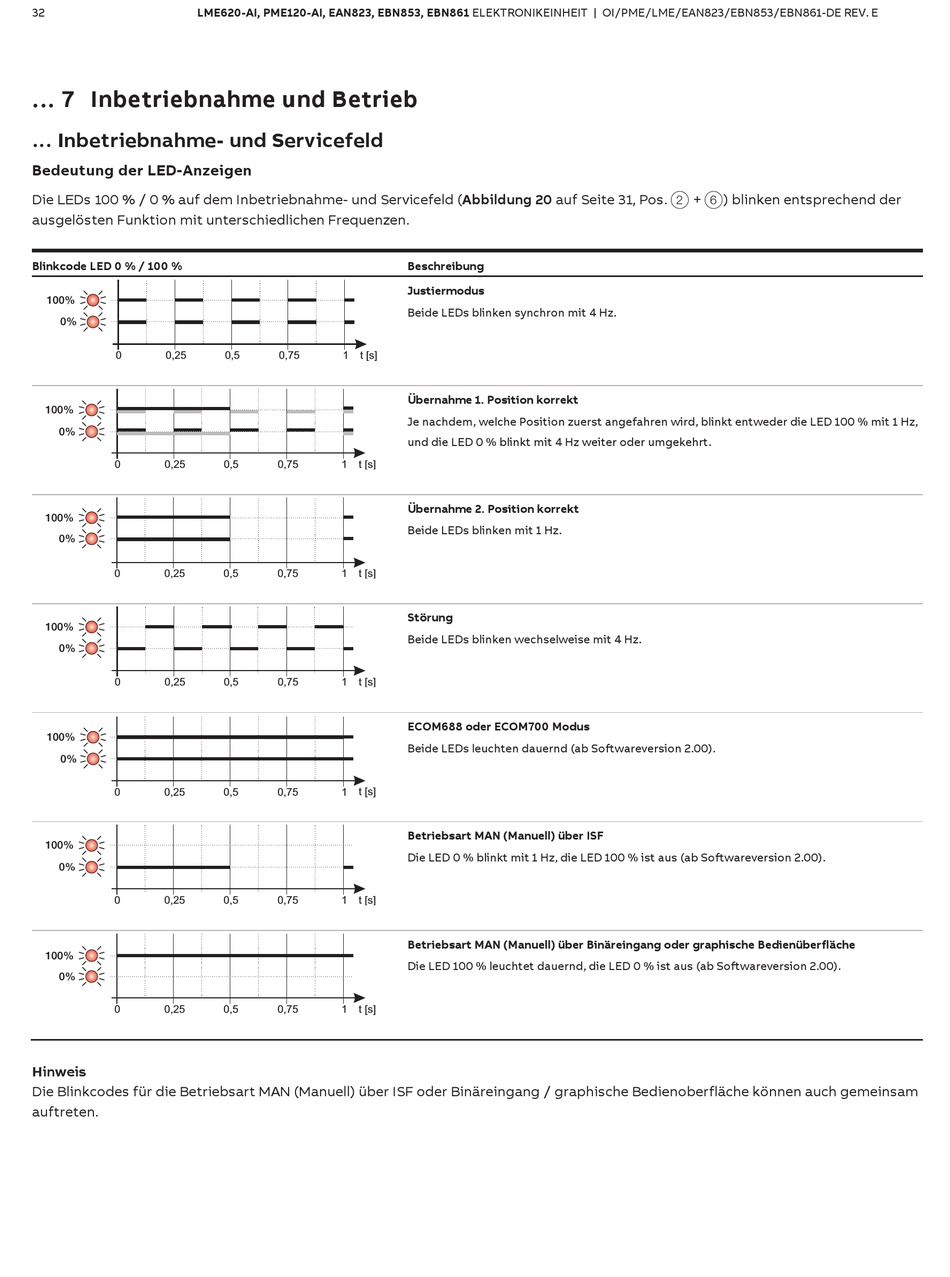

Bedeutung der LED-Anzeigen
Die LEDs 100 % / 0 % auf dem Inbetriebnahme- und Servicefeld (Abbildung 20 auf Seite 31, Pos.
ausgelösten Funktion mit unterschiedlichen Frequenzen.
Blinkcode LED 0 % / 100 %
100%
0%
0
0,25
100%
0%
0
0,25
100%
0%
0
0,25
100%
0%
0
0,25
100%
0%
0
0,25
100%
0%
0
0,25
100%
0%
0
0,25
Hinweis
Die Blinkcodes für die Betriebsart MAN (Manuell) über ISF oder Binäreingang / graphische Bedienoberfläche können auch gemeinsam
auftreten.
Change from one to two columns
0,5
0,75
1
t [s]
0,5
0,75
1
t [s]
0,5
0,75
1
t [s]
0,5
0,75
1
t [s]
0,5
0,75
1
t [s]
0,5
0,75
1
t [s]
t [s]
0,5
0,75
1
Beschreibung
Justiermodus
Beide LEDs blinken synchron mit 4 Hz.
Übernahme 1. Position korrekt
Je nachdem, welche Position zuerst angefahren wird, blinkt entweder die LED 100 % mit 1 Hz,
und die LED 0 % blinkt mit 4 Hz weiter oder umgekehrt.
Übernahme 2. Position korrekt
Beide LEDs blinken mit 1 Hz.
Störung
Beide LEDs blinken wechselweise mit 4 Hz.
ECOM688 oder ECOM700 Modus
Beide LEDs leuchten dauernd (ab Softwareversion 2.00).
Betriebsart MAN (Manuell) über ISF
Die LED 0 % blinkt mit 1 Hz, die LED 100 % ist aus (ab Softwareversion 2.00).
Betriebsart MAN (Manuell) über Binäreingang oder graphische Bedienüberfläche
Die LED 100 % leuchtet dauernd, die LED 0 % ist aus (ab Softwareversion 2.00).
+
) blinken entsprechend der
2
6
