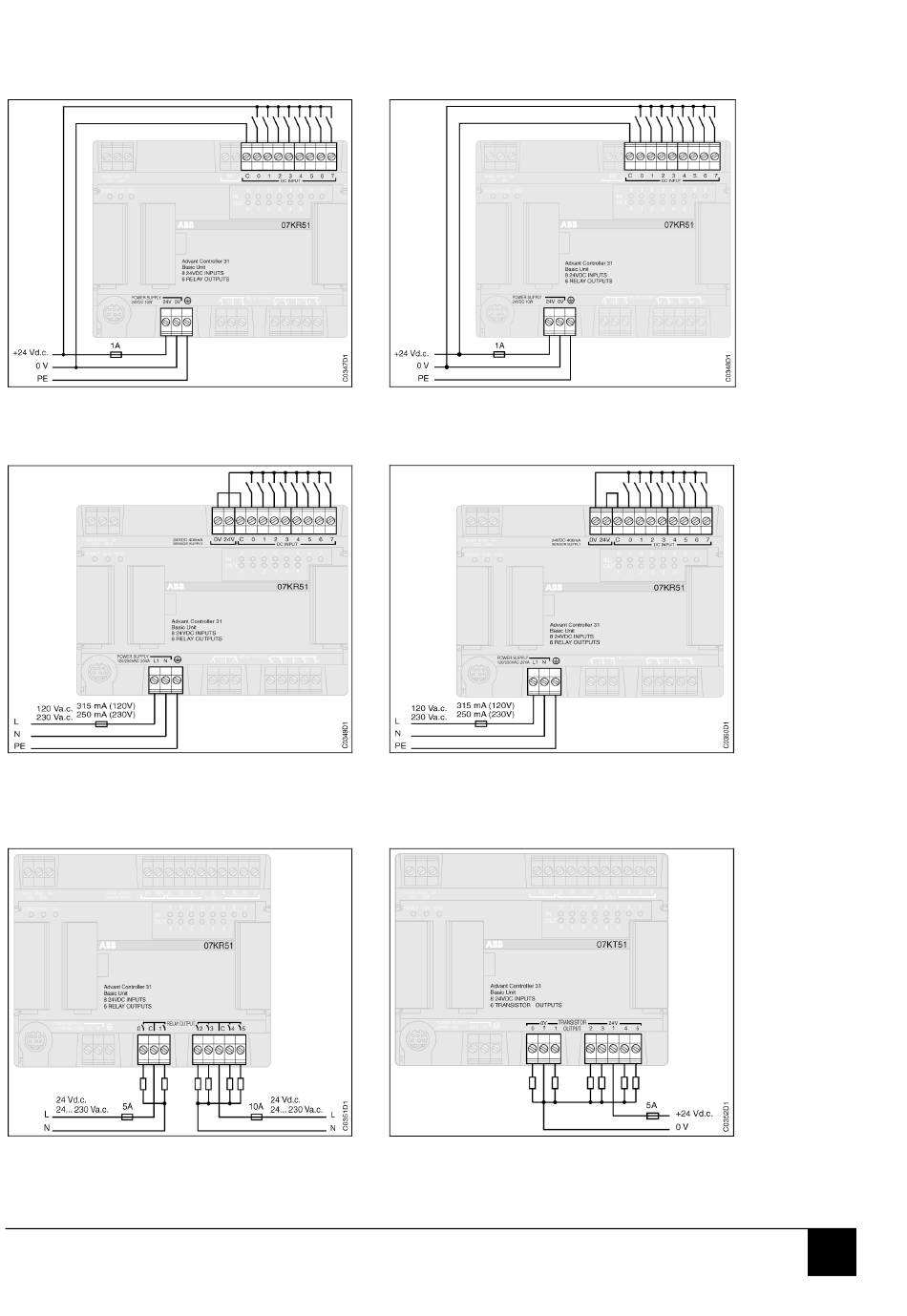

3.3 Verdrahtung der Ein- und Ausgänge der Zentraleinheiten
sowie der zentral erweiterbaren Vor-Ort-Module mit CS31-Busanschluss (ICMK 14..)
Abbildung 3.11: Positive logische Eingänge PNP
24 V DC Spannungsversorgung
Abbildung 3-13: Positive logische Eingänge PNP
120/230 V AC
Spannungsversorgung
Abbildung 3-15: Relais-Ausgänge
Advant Controller 31 / Stand: 08.02
Abbildung 3-12: Negative logische Eingänge NPN
24 V DC Spannungsversorgung
Abbildung 3-14: Negative logische Eingänge NPN
120/230 V AC Spannungsversorgung
Abbildung 3-16: Transistor-Ausgänge
94 Hardware Serien 40 und 50
