2.9 Zubehör

2.9.1 Programmierkabel 07 SK 50 und 07 SK 52

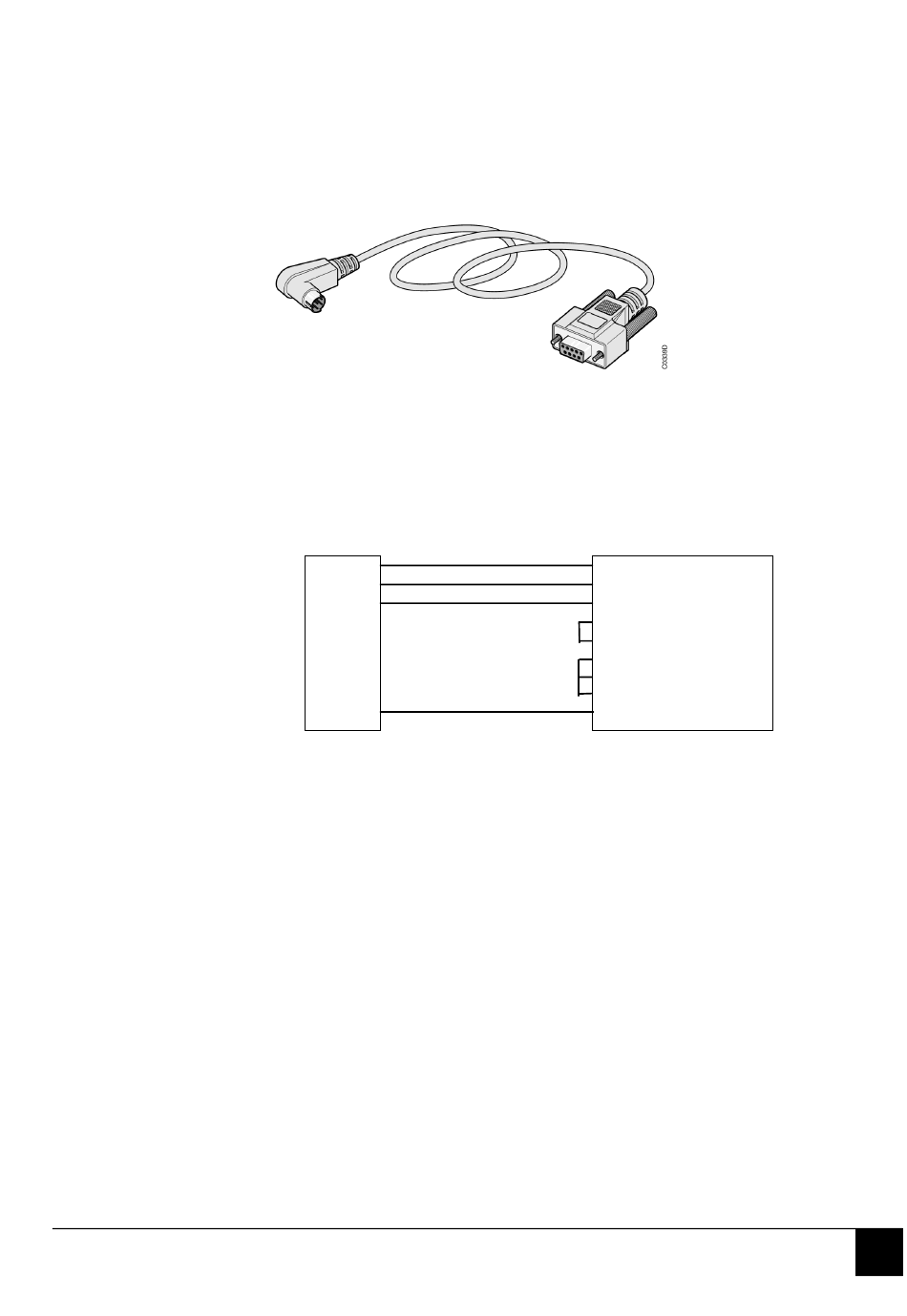

Abbildung 2-9: Programmierkabel 07 SK 50 (Farbe grau)
Advant Controller 31 / Stand: 08.02
Mit diesen Kabeln schließen Sie Zentraleinheiten der Serien 40 und 50 zu Programmier- und
Testzwecken an einen PC an.
Die Kabel sind 2 m lang und geschirmt.
07 SK 50 Anschlußschema:
Zentraleinheit
MIN DIN 8
RxD 1
TxD 2
GND 7
5
8
3
6
4
Schirm
3
2
5
8
7
1
4
6
Schirm
77 Hardware Serien 40 und 50
PC
SUB D9
TxD (gelb)
RxD (rot)
GND (schwarz)
CTS
RTS
CD
DTR
DSR
3
