1.2 Allgemeine Installationsregeln

Advant Controller 31 / Stand: 08.02
Ein AC31-System enthält immer mindestens eine AC31-Zentraleinheit. Die Zentraleinheiten stehen
in drei Ausführungen zur Verfügung:
- Die Zentraleinheiten der Serie 40 mit einer lokalen Schnittstelle für zentrale Ein-/Ausgabemodule
- Die Zentraleinheiten der Serie 50 mit einer lokalen Schnittstelle für zentrale Ein-/Ausgabemodule
und einer CS31-Systembus-Schnittstelle für dezentrale Erweiterungen
- Die Zentraleinheiten der Serie 90 mit einer CS31-Systembus-Schnittstelle für dezentrale
Erweiterungen
Jede Zentraleinheit enthält selbst eine bestimmte Anzahl digitaler Ein-/Ausgänge, bei der Serie 90
z. T. auch analoge Ein-/Ausgänge. Abhängig von der Zentraleinheit ist es möglich, die Anzahl der
Ein-/Ausgänge zu erhöhen und Ein-/Ausgabe-Erweiterungsmodule hinzuzufügen, wobei der
Anschluß an die Zentraleinheiten oder an dezentrale Ein-/Ausgabegeräte über die CS31-Twisted-
Pair-Leitung (verdrillte Zweidrahtleitung) erfolgt.
Abbildung 1a
Abbildung 1b

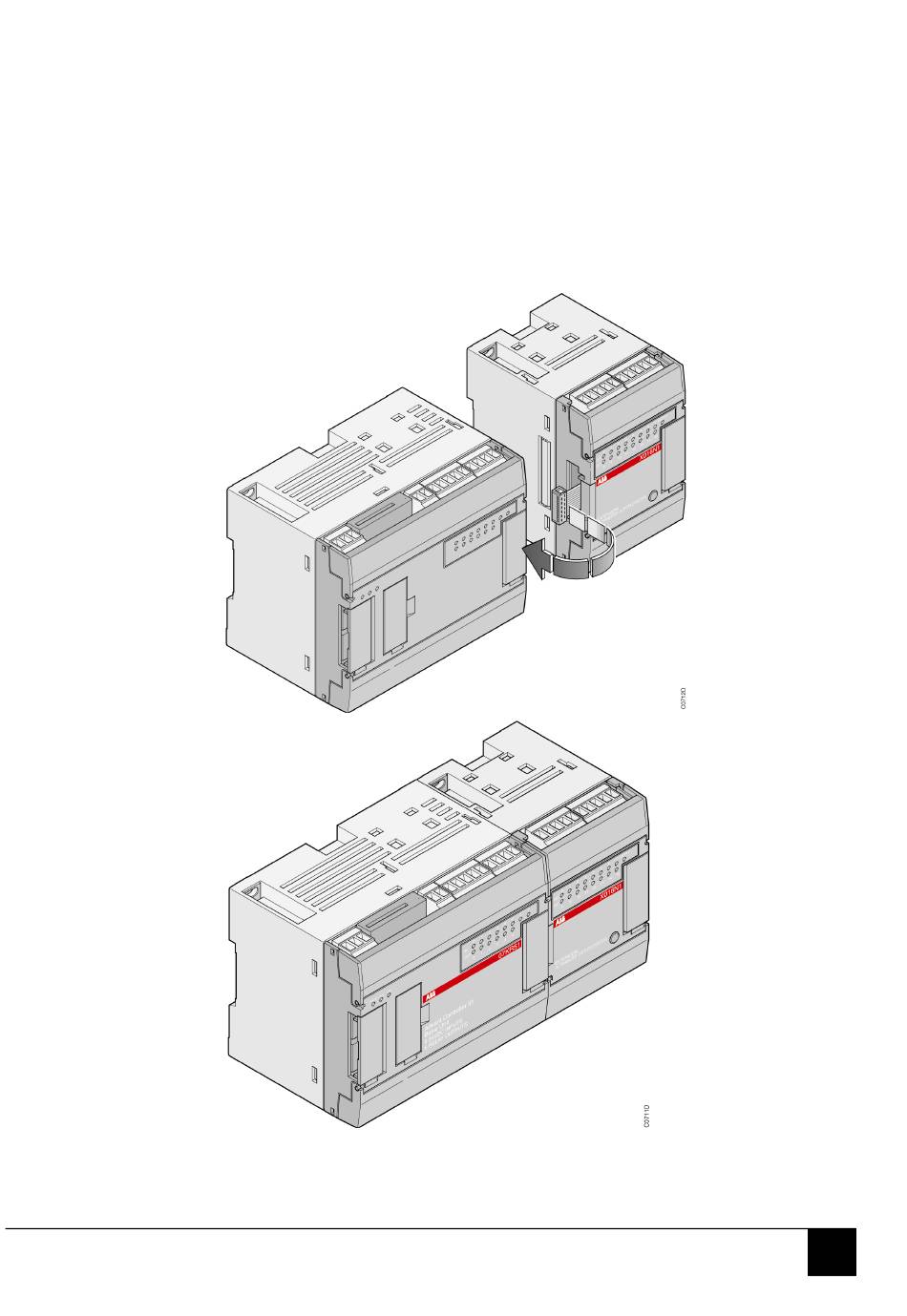

Abbildung 1a: Zentraleinheit mit nicht montiertem zentralem Erweiterungsmodul
Abbildung 1b: Zentraleinheit mit montiertem zentralem Erweiterungsmodul
