8 | Angaben zum Produkt
1 2
17 16

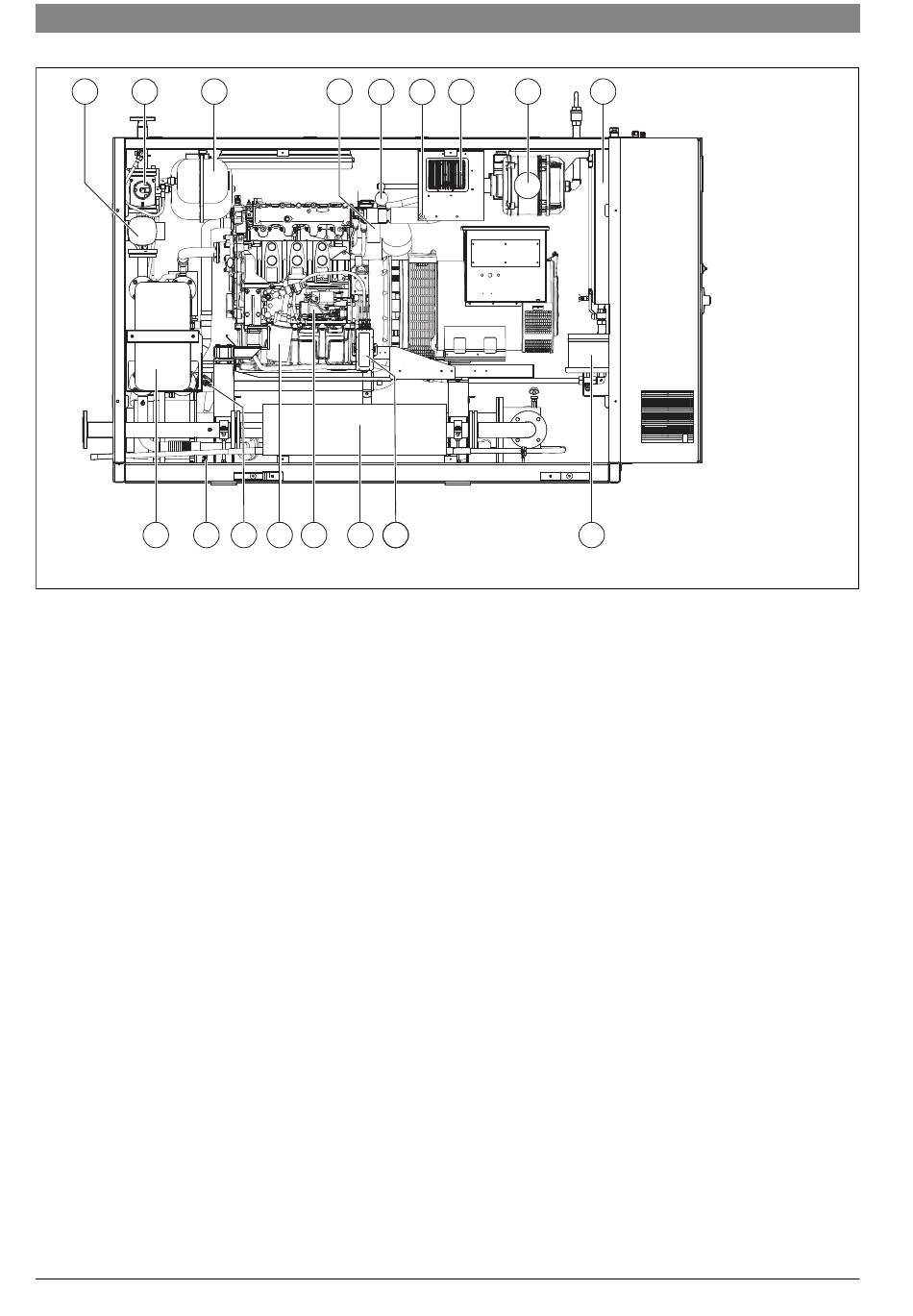

Bild 3 BHKW – Anlagenkomponenten Rückansicht (hier 50 NA dargestellt)
[1] Pumpe für Heizwasser
[2] 3-Wege-Ventil Vorlauftemperaturregelung
[3] Druckausdehnungsgefäß Heizwasser
[4] Drosselklappe
[5] Gemischsteller
[6] Sicherheitstemperaturbegrenzer (STB) Gas-Luft-Gemisch
[7] Motorsteuerung
[8] Luftfilter
[9] Öl-Vorratsbehälter
[10] Batterieanlage
[11] Niveauschalter Ölnachfüllautomatik
[12] Abgasschalldämpfer
[13] Anlasser
[14] Ölfilter
[15] Befüllung und Entleerung Motorkühlwasser
[16] Befüllung und Entleerung Heizwasser
[17] Wärmetauscher Motorkühlwasser
6 720 812 664 (2017/06)
3 4 5
15 14 13 12
6 7 8
11
9
10
6 720 812 267-04.1T
CHP CE 50 NA | 70 NA
