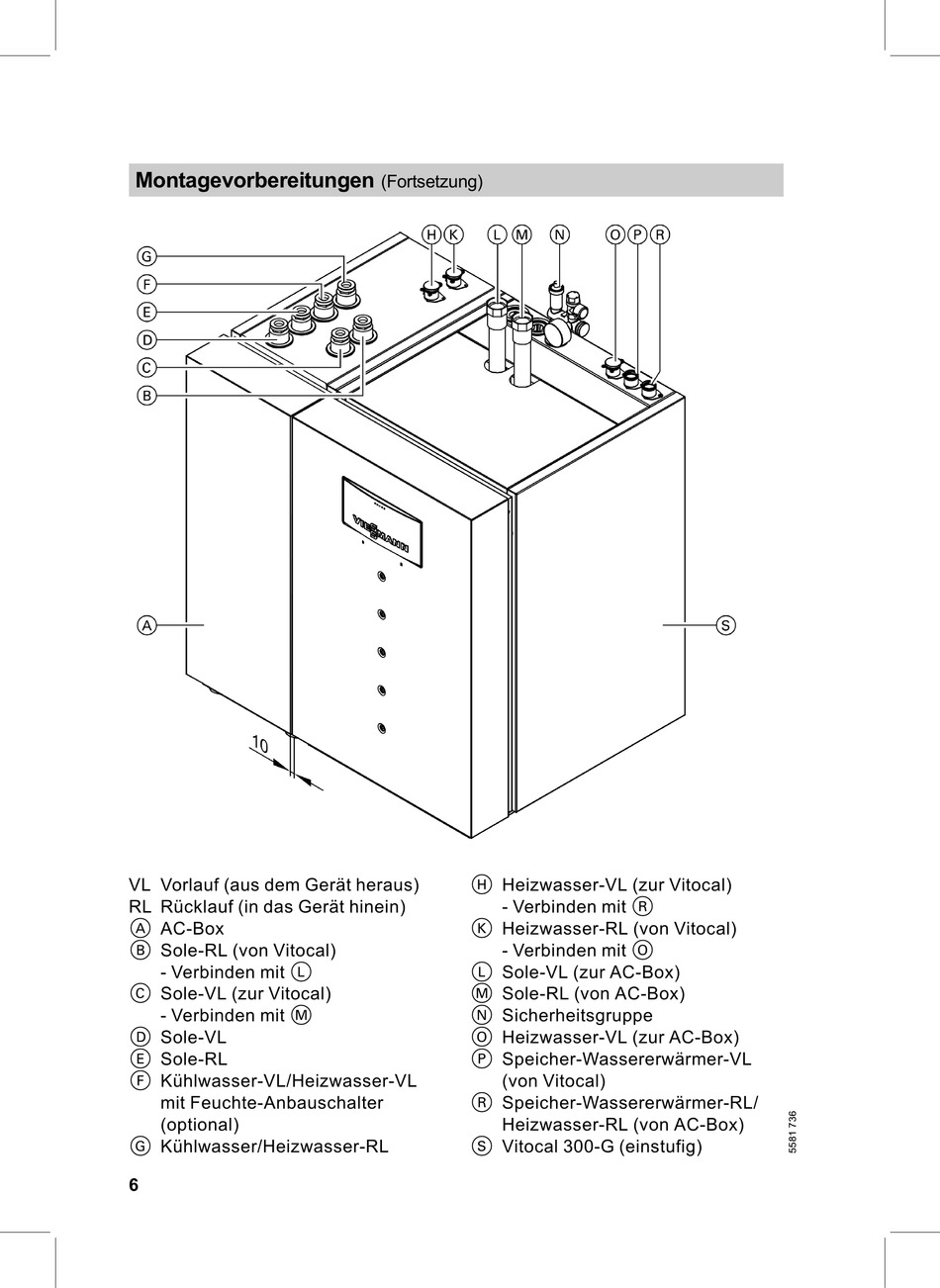

Montagevorbereitungen
VL Vorlauf (aus dem Gerät heraus)
RL Rücklauf (in das Gerät hinein)
A AC-Box
B Sole-RL (von Vitocal)
- Verbinden mit L
C Sole-VL (zur Vitocal)
- Verbinden mit M
D Sole-VL
E Sole-RL
F Kühlwasser-VL/Heizwasser-VL
mit Feuchte-Anbauschalter
(optional)
G Kühlwasser/Heizwasser-RL
6
(Fortsetzung)
H Heizwasser-VL (zur Vitocal)
- Verbinden mit R
K Heizwasser-RL (von Vitocal)
- Verbinden mit O
L Sole-VL (zur AC-Box)
M Sole-RL (von AC-Box)
N Sicherheitsgruppe
O Heizwasser-VL (zur AC-Box)
P Speicher-Wassererwärmer-VL
(von Vitocal)
R Speicher-Wassererwärmer-RL/
Heizwasser-RL (von AC-Box)
S Vitocal 300-G (einstufig)
