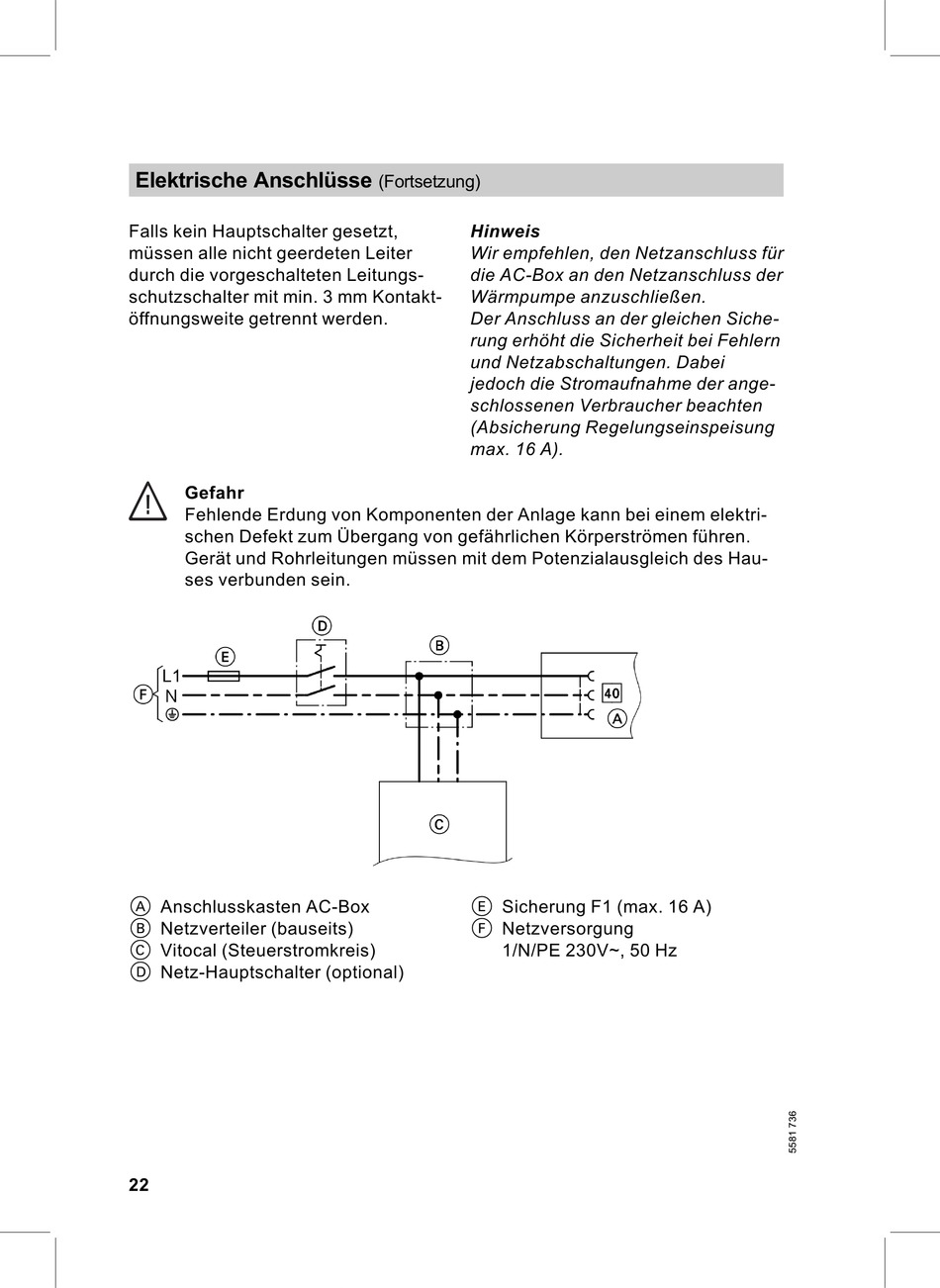

Elektrische Anschlüsse
Falls kein Hauptschalter gesetzt,
müssen alle nicht geerdeten Leiter
durch die vorgeschalteten Leitungs-
schutzschalter mit min. 3 mm Kontakt-
öffnungsweite getrennt werden.
Gefahr
Fehlende Erdung von Komponenten der Anlage kann bei einem elektri-
schen Defekt zum Übergang von gefährlichen Körperströmen führen.
Gerät und Rohrleitungen müssen mit dem Potenzialausgleich des Hau-
ses verbunden sein.
A Anschlusskasten AC-Box
B Netzverteiler (bauseits)
C Vitocal (Steuerstromkreis)
D Netz-Hauptschalter (optional)
22
(Fortsetzung)
Hinweis
Wir empfehlen, den Netzanschluss für
die AC-Box an den Netzanschluss der
Wärmpumpe anzuschließen.
Der Anschluss an der gleichen Siche-
rung erhöht die Sicherheit bei Fehlern
und Netzabschaltungen. Dabei
jedoch die Stromaufnahme der ange-
schlossenen Verbraucher beachten
(Absicherung Regelungseinspeisung
max. 16 A).
E Sicherung F1 (max. 16 A)
F Netzversorgung
1/N/PE 230V~, 50 Hz
