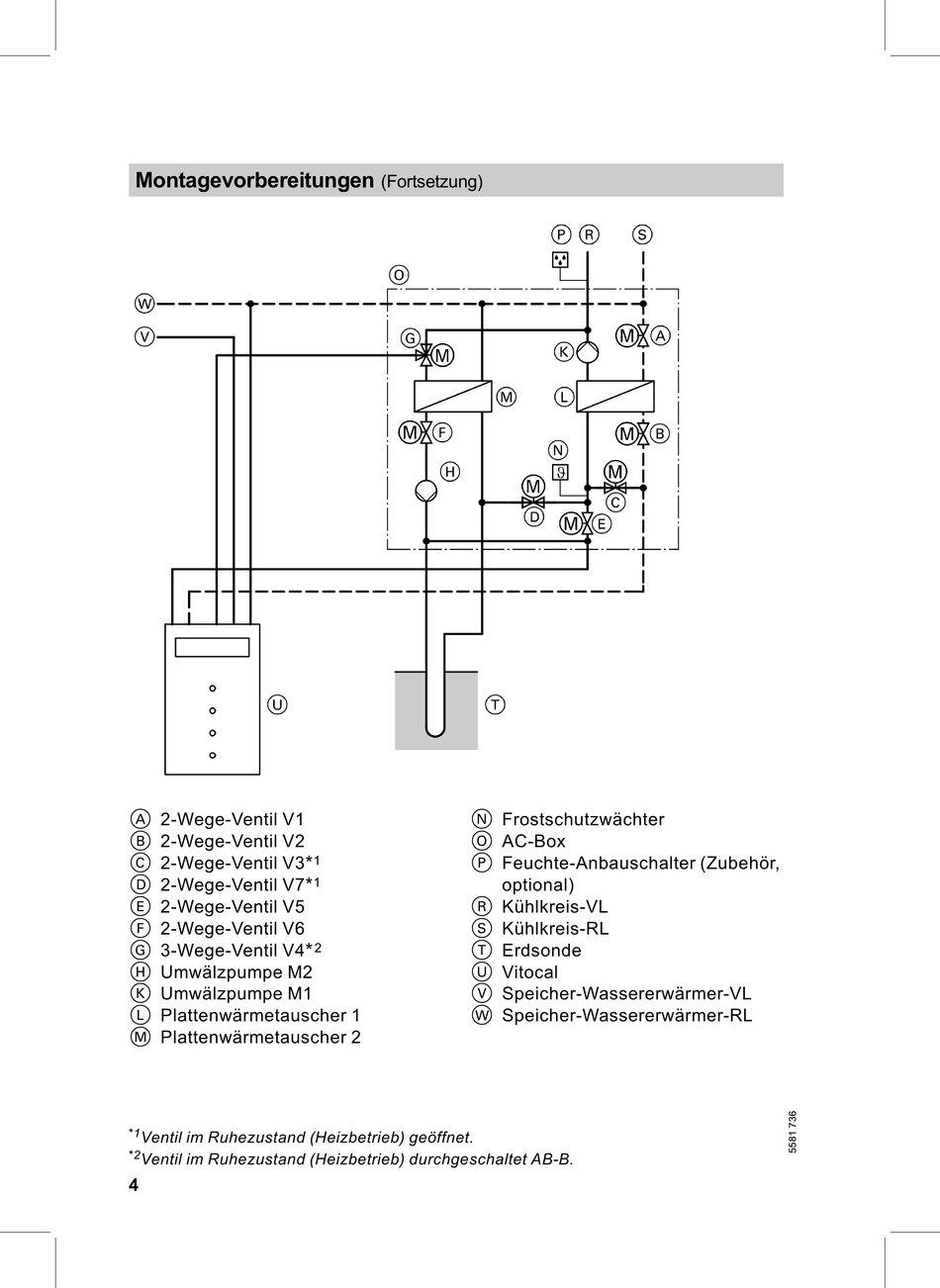

Montagevorbereitungen
A 2-Wege-Ventil V1
B 2-Wege-Ventil V2
C 2-Wege-Ventil V3
*
D 2-Wege-Ventil V7
*
E 2-Wege-Ventil V5
F 2-Wege-Ventil V6
G 3-Wege-Ventil V4
*
H Umwälzpumpe M2
K Umwälzpumpe M1
L Plattenwärmetauscher 1
M Plattenwärmetauscher 2
*1
Ventil im Ruhezustand (Heizbetrieb) geöffnet.
*2
Ventil im Ruhezustand (Heizbetrieb) durchgeschaltet AB-B.
4
(Fortsetzung)
N Frostschutzwächter
O AC-Box
P Feuchte-Anbauschalter (Zubehör,
1
1
R Kühlkreis-VL
S Kühlkreis-RL
T Erdsonde
2
U Vitocal
V Speicher-Wassererwärmer-VL
W Speicher-Wassererwärmer-RL
optional)
