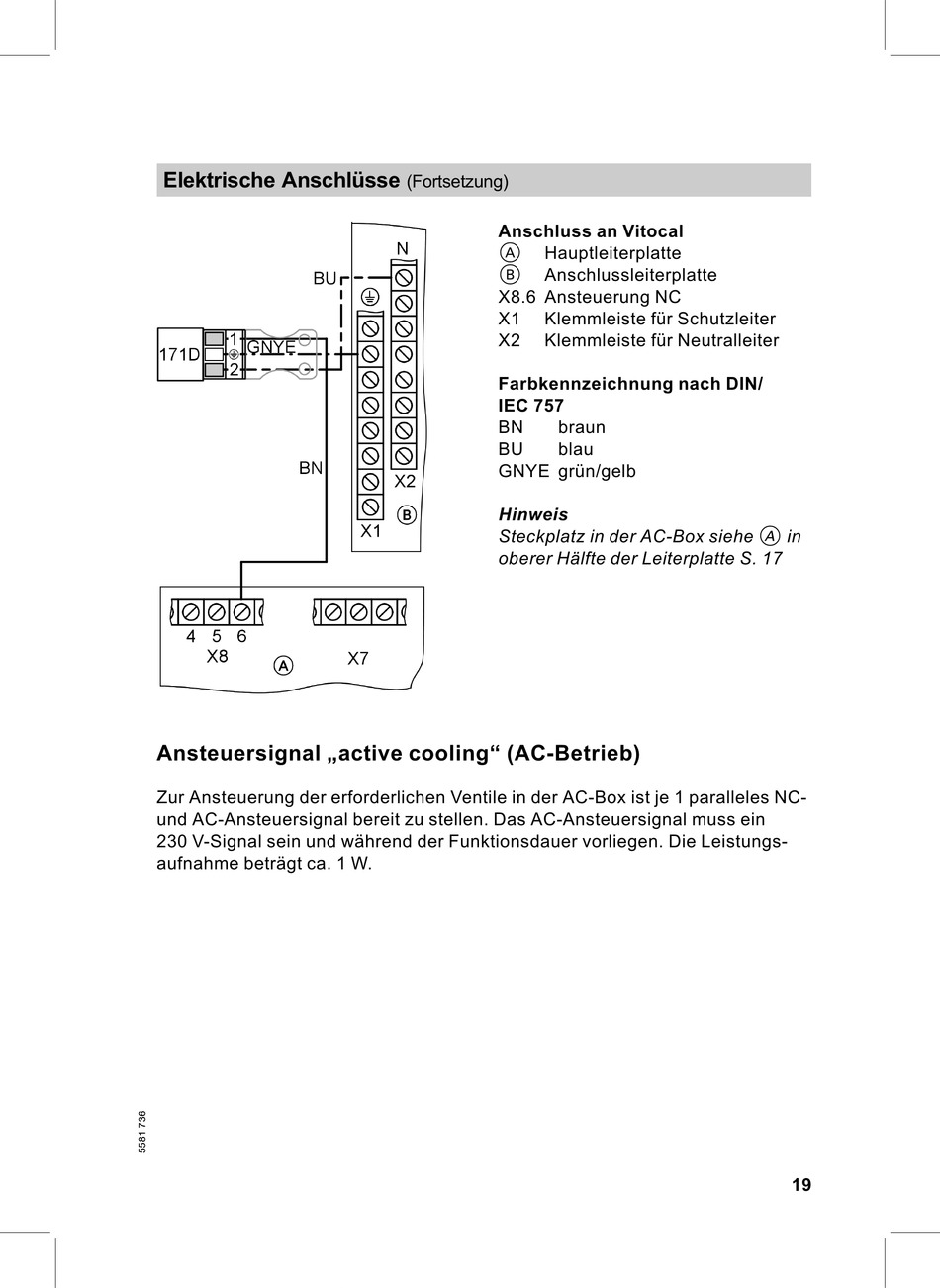

Elektrische Anschlüsse
Ansteuersignal „active cooling" (AC-Betrieb)
Zur Ansteuerung der erforderlichen Ventile in der AC-Box ist je 1 paralleles NC-
und AC-Ansteuersignal bereit zu stellen. Das AC-Ansteuersignal muss ein
230 V-Signal sein und während der Funktionsdauer vorliegen. Die Leistungs-
aufnahme beträgt ca. 1 W.
(Fortsetzung)
Anschluss an Vitocal
A
Hauptleiterplatte
B
Anschlussleiterplatte
X8.6 Ansteuerung NC
X1
Klemmleiste für Schutzleiter
X2
Klemmleiste für Neutralleiter
Farbkennzeichnung nach DIN/
IEC 757
BN
braun
BU
blau
GNYE grün/gelb
Hinweis
Steckplatz in der AC-Box siehe A in
oberer Hälfte der Leiterplatte S. 17
19
