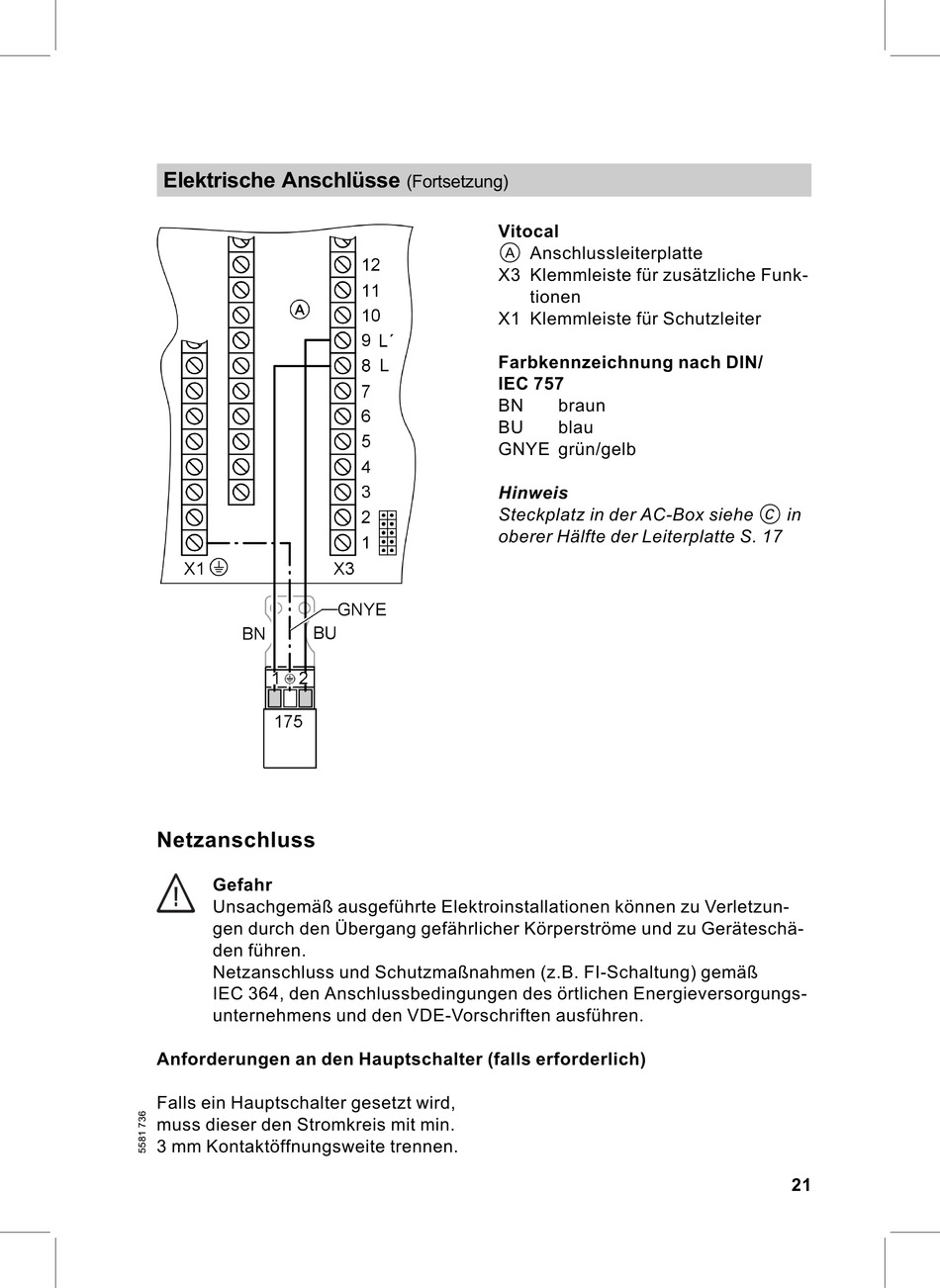

Elektrische Anschlüsse
Netzanschluss
Gefahr
Unsachgemäß ausgeführte Elektroinstallationen können zu Verletzun-
gen durch den Übergang gefährlicher Körperströme und zu Geräteschä-
den führen.
Netzanschluss und Schutzmaßnahmen (z.B. FI-Schaltung) gemäß
IEC 364, den Anschlussbedingungen des örtlichen Energieversorgungs-
unternehmens und den VDE-Vorschriften ausführen.
Anforderungen an den Hauptschalter (falls erforderlich)
Falls ein Hauptschalter gesetzt wird,
muss dieser den Stromkreis mit min.
3 mm Kontaktöffnungsweite trennen.
(Fortsetzung)
Vitocal
A Anschlussleiterplatte
X3 Klemmleiste für zusätzliche Funk-
tionen
X1 Klemmleiste für Schutzleiter
Farbkennzeichnung nach DIN/
IEC 757
BN
braun
BU
blau
GNYE grün/gelb
Hinweis
Steckplatz in der AC-Box siehe C in
oberer Hälfte der Leiterplatte S. 17
21
