Systemkonfiguration

Hinweis
Einige der in den Abbildungen gezeigten Peripheriegeräte und zur Kamera gehörenden Geräte sind möglicherweise nicht mehr
erhältlich.
Sollten Sie Rat bei der Auswahl der Geräte benötigen, wenden Sie sich an Ihre Sony-Vertretung oder Ihren Händler.

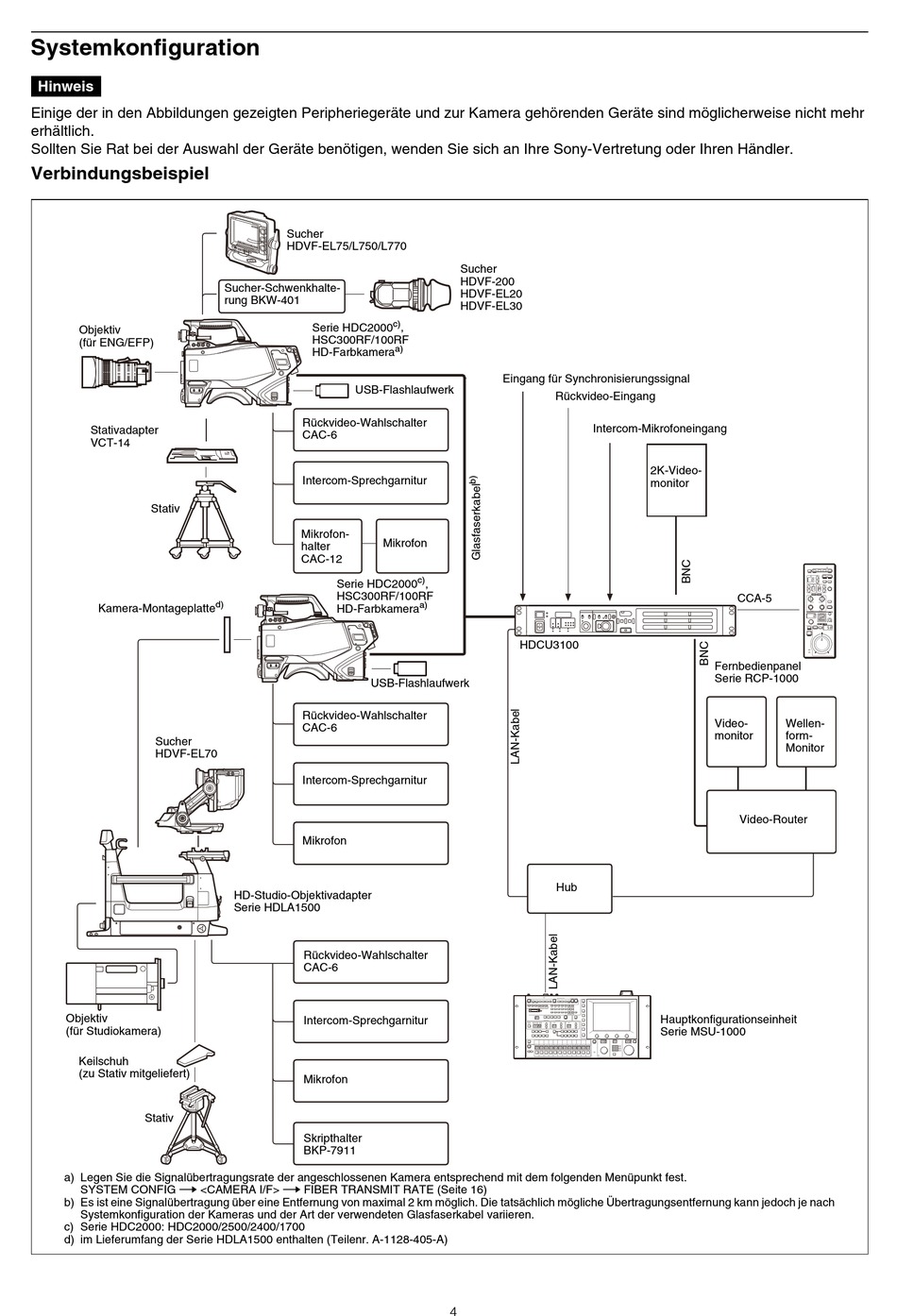

Verbindungsbeispiel
Objektiv
(für ENG/EFP)
Stativadapter
VCT-14
Stativ
Kamera-Montageplatte
Sucher
HDVF-EL70
Objektiv
(für Studiokamera)
Keilschuh
(zu Stativ mitgeliefert)
Stativ
a) Legen Sie die Signalübertragungsrate der angeschlossenen Kamera entsprechend mit dem folgenden Menüpunkt fest.
t
SYSTEM CONFIG <CAMERA I/F>
b) Es ist eine Signalübertragung über eine Entfernung von maximal 2 km möglich. Die tatsächlich mögliche Übertragungsentfernung kann jedoch je nach
Systemkonfiguration der Kameras und der Art der verwendeten Glasfaserkabel variieren.
c) Serie HDC2000: HDC2000/2500/2400/1700
d) im Lieferumfang der Serie HDLA1500 enthalten (Teilenr. A-1128-405-A)
Sucher
HDVF-EL75/L750/L770
Sucher-Schwenkhalte-
rung BKW-401
Serie HDC2000
HSC300RF/100RF
HD-Farbkamera
USB-Flashlaufwerk
Rückvideo-Wahlschalter
CAC-6
Intercom-Sprechgarnitur
Mikrofon-
Mikrofon
halter
CAC-12
Serie HDC2000
HSC300RF/100RF
d)
HD-Farbkamera
USB-Flashlaufwerk
Rückvideo-Wahlschalter
CAC-6
Intercom-Sprechgarnitur
Mikrofon
HD-Studio-Objektivadapter
Serie HDLA1500
Rückvideo-Wahlschalter
CAC-6
Intercom-Sprechgarnitur
Mikrofon
Skripthalter
BKP-7911
t
FIBER TRANSMIT RATE (Seite 16)
Sucher
HDVF-200
HDVF-EL20
HDVF-EL30
c)
,
a)
Eingang für Synchronisierungssignal
Rückvideo-Eingang
c)
,
a)
HDCU3100
Hub
4
Intercom-Mikrofoneingang
2K-Video-
monitor
CCA-5
Fernbedienpanel
Serie RCP-1000
Video-
monitor
Video-Router
Hauptkonfigurationseinheit
Serie MSU-1000
Wellen-
form-
Monitor
